Hallo Jens, vielen Dank! Und ja ich werde die von Clemens nehmen. Ich kuck mal ob die Teile entgratet sind...

Dank sehr Martin, wuerd mich auch freuen! Ganz lieben Gruss Jeff

Danke sehr Clemens. Hab dir eben ne Nachricht geschickt.

Vielen Dank fuer die Kommentare und Gedanken! Sollte jemand eine intakte Buchse haben, bitte sagt mir Bescheid. Herzlichen Dank!

Danke sehr @Jensg und @flimmerman fuer diese ausfuerhlichen Antworten. Das Oel einfuellen wurde korrekt gemacht und Karl der mir diesen Projektor auch vor Kurzem verkauft hat, hatte mir vorher genaue Anweisungen zum Einfuellen der FP-23 gegeben, die ich auch so befolgt habe, und das sogar vorher noch Mal hier im Forum nach recherchiert hatte und bestaetigt gefunden habe. Das Problem liegt also definitiv nicht beim Oel sondern an der Buchse, deren Verzahnung einfach ausgeleiert ist, wie @flimmerman auch geschrieben hat. Der Projektor laueft ja auch wunderbar, ohne auffaellige Geraeusche und nur der Bildstand wandert und zittert. @flimmerman den O-Ring an der Filmbuehne muesste das Teil #54 im Service Handbuch sein, was fuer eine Teilnummer hat denn der Wellendichtringhinter der Schaltrolle? Sobald ich eine neue Buchse auftreiben kann, komme ich noch mal auf deine Beschreibung zurueck wahrscheinlich auch mit ein paar Fragen, aber bis dahin herzlichen Dank dafuer.

Wie kann ich von hier aus weiter machen? Brauchen ich eine Neue Buchse, oder nur die Feder? Oder nur das Innenteil? Und wieso hat Bei das Nylonstück Innenteil so viel Spiel? Vielen Dank im Voraus für die Antworten.

Ich habe auch eine Sonolux...unabhaengig davon wuerde ich die Kinoton Fp-23 trotzdem gerne wieder flott kriegen.

@Film-Mechaniker😭😭😭😭😭😭😭😭😭

Ich vermute dass durch der Verschleiss der Verzahnung des Nylonteils die Schaltrolle Spiel hat und dadurch der vertikale Bildstand kompromittiert wird. Horizontaler Bildstand wahrscheinlich weil die Blattfeder nicht genug Druck durch die Buchse auf das Zahnrads vom Bildstands Einstellknopf ausuebt.

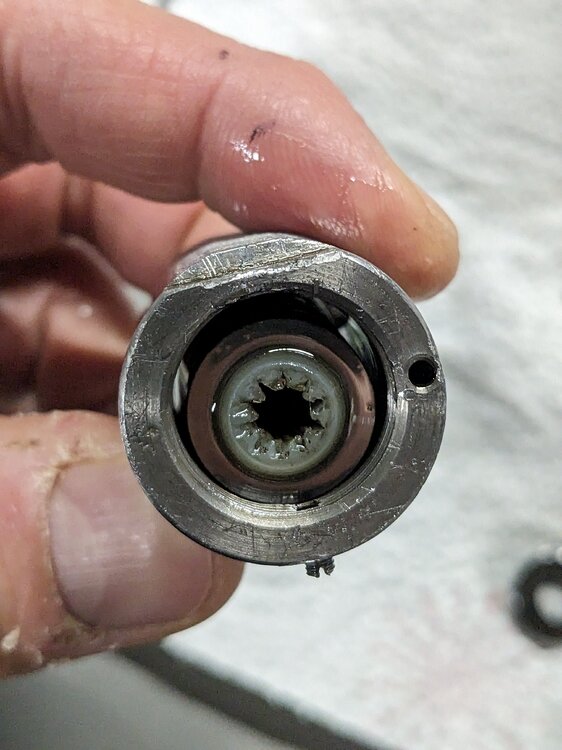

Vielen Dank fuer die Antwort Jens! Waere es dann die Feder (weil mein Bildstrich Einstellknopf laesst sich super leicht drehen wie Butter. Du hattest vorher mal geschrieben dass zwischen Buchsengehauese und dem Nylonteil im Inneren nur eine Oelschichtdicke Spiel sein sollte, das schaut hier ja nach viel mehr aus? Koennte es sein dass es sich um eine alte Buchse handelt und neues Innen Teil das nicht richtig passt? Und deine vorherige Anweisung die Buchse rauszuziehen, umzudrehen und wieder reintun? Oder hab ich das falsch verstanden gehabt? Ich habe auch den Eindruck die Zahnung vom Nyloneinsatz an der Seite der Schaltwelle (also nach vorne) schaut besser aus und weniger verschlissen als die andere Seit zur Kreuzwell (nach hinten).

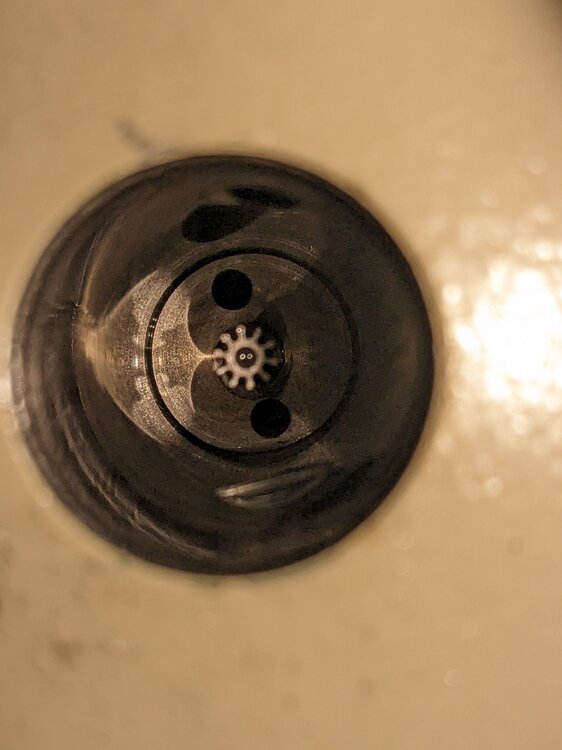

So schaut das aus:

ok. ich verstehe, ich dachte das sei vielleicht normal dass die Nylon Einsaetze Spiel haben... ich versuche mal die auseinanderzunehmen.

Hallo Jens, Danke sehr fuer die Antwort! Was meinst du genau mit "die ist durchgebrochen"? Was genau ist da durchgebrochen? Oder wie sehe ich das? Das Nylonstueck innen, oder die Buchse? Ich habe den Eindruck am hinteren Ende ist die mehr ausgeleiert als vorne. (Und der Bildstrich Einstellknopf lief ja bei mir extrem leicht, fast kein Kraftaufwand noetig).

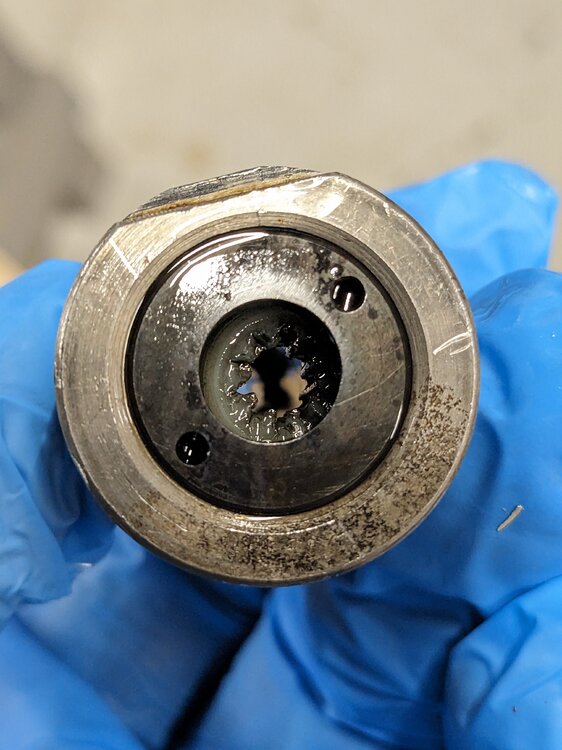

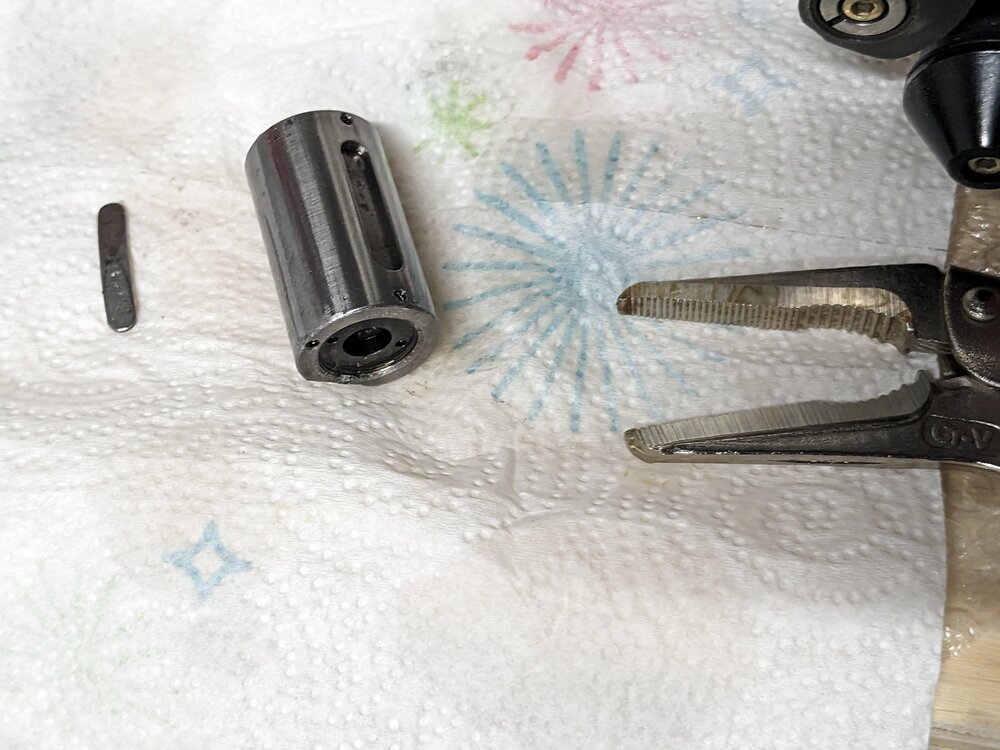

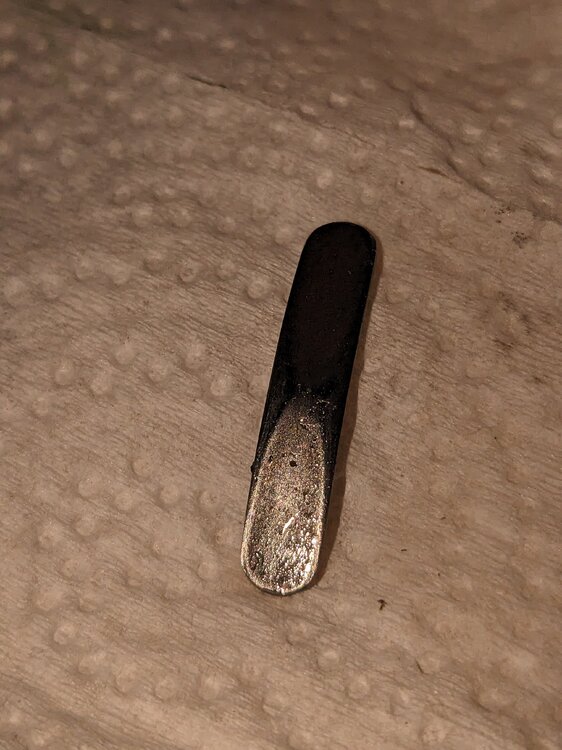

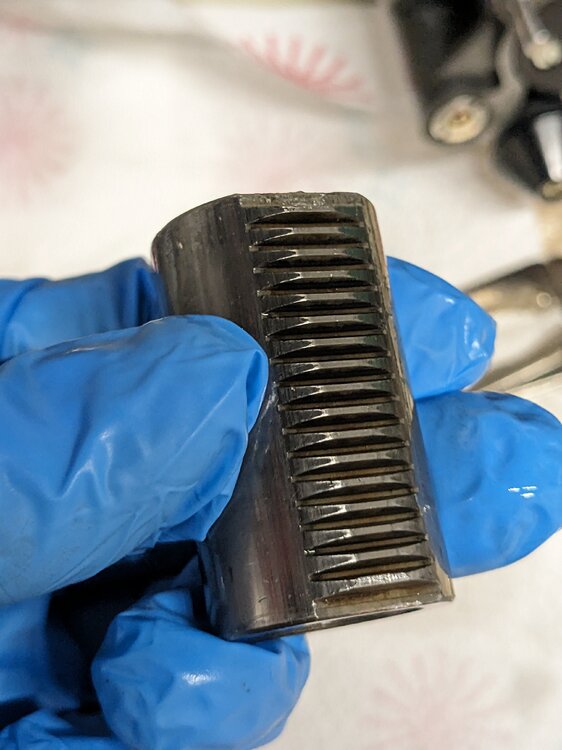

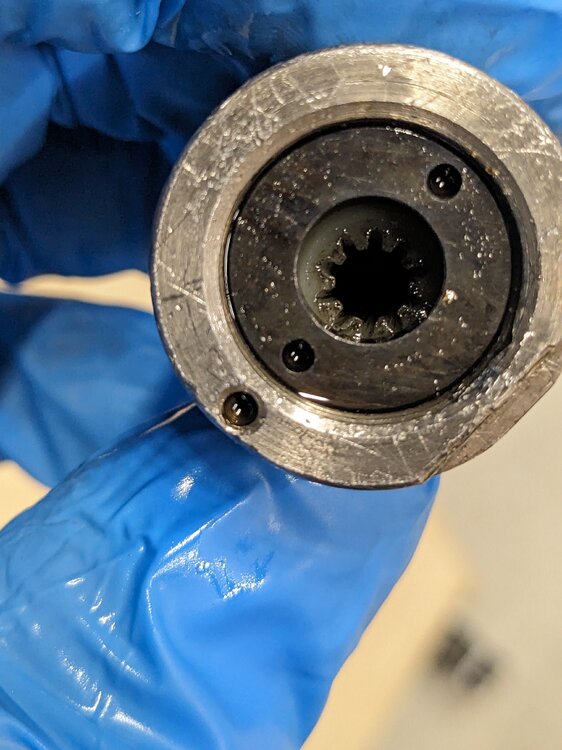

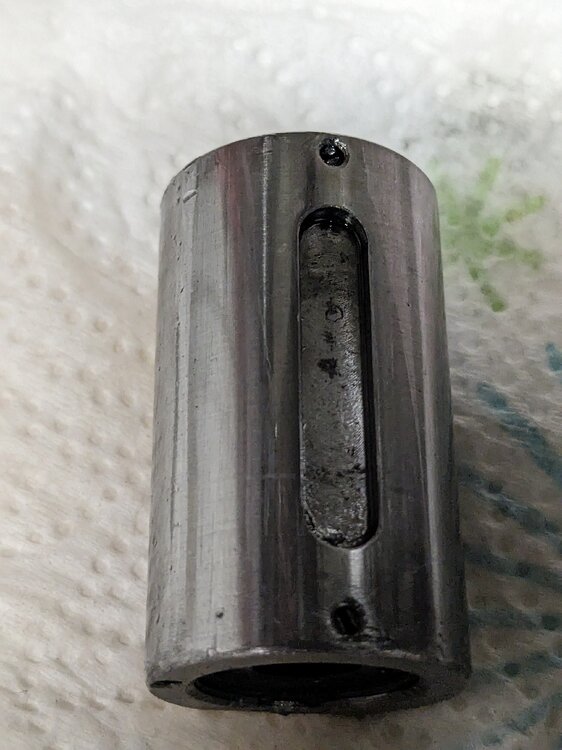

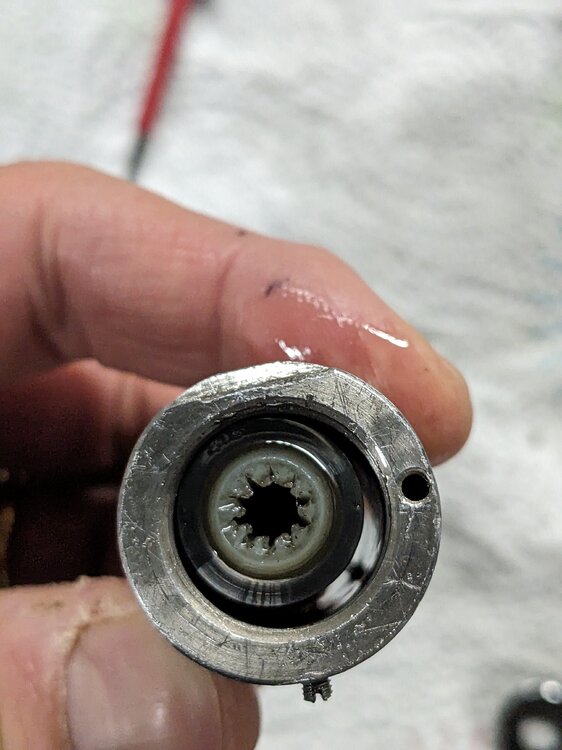

Vielen Dank Jens! ich habe das Teil schlussendlich mit Hilfe einer Spitzzange rausziehen koennen. Ich haenge ein paar Fotos unten an. Auch die Blattfeder kam mit raus. Wie kann ich denn sehen ob die Blattfeder ausgeleiert ist oder obs an der Nyloinbuchse liegt? Vielen Dank im Voraus! Fotos im Anhang: 1. Buchse von vorne 2. Buchse von hinten 3. Blattfeder 4. Buchse von oben 5. Buchse von unten

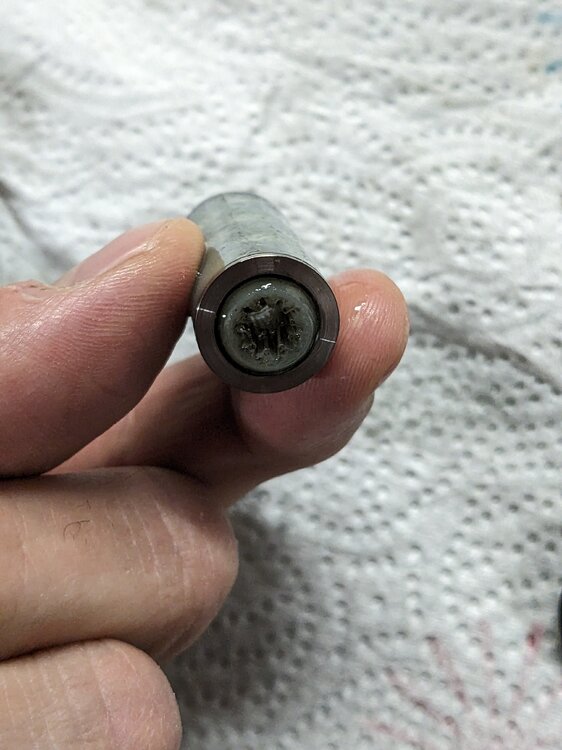

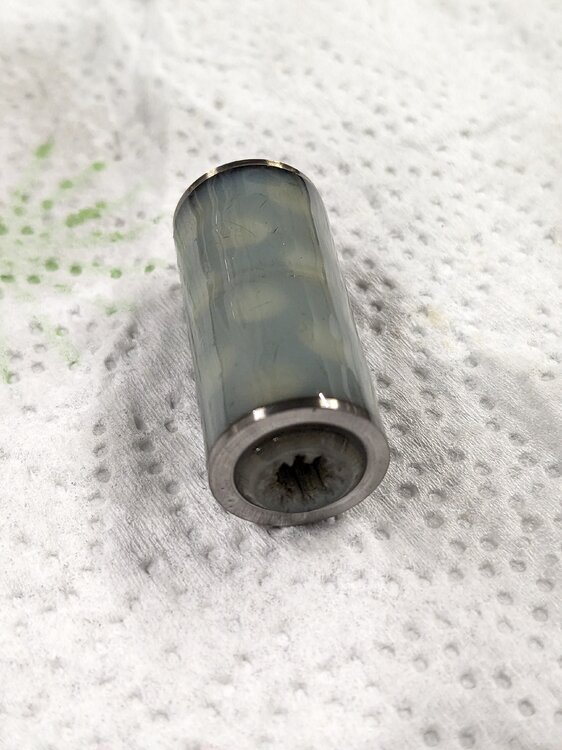

Hi Chris, Wenn die Buchse innen ist bewegt die sich relative leicht MIT Dem Bildstrich Einstellknopf. Sobald die jedoch aus Dem Gehäuse rausgeht, wie auf dem Foto, bewegt die sich nur noch sehr schwer.
