Das klingt gut, danke bin gspannt.

Hi, wie schaut es aus? Fündig geworden? bei meinem Antrieb komme ich gerde nicht so weiter, kriege den nicht auseinander. Die Kugellager laufe aber nicht rund, so dass ich sie eigentlich ausbauen und reinigen müsste.

trotzdem tausend dank, alles sehr hilfreich, auch an "jensg". Ich muss mich rantasten. Es gibt halt keinen Service mehr für die Teile. Und wenn man irgendwas beschädigt, ist es halt schwer, sie nochmals zu bekommen das wäre natürlich super, herzlichen dank

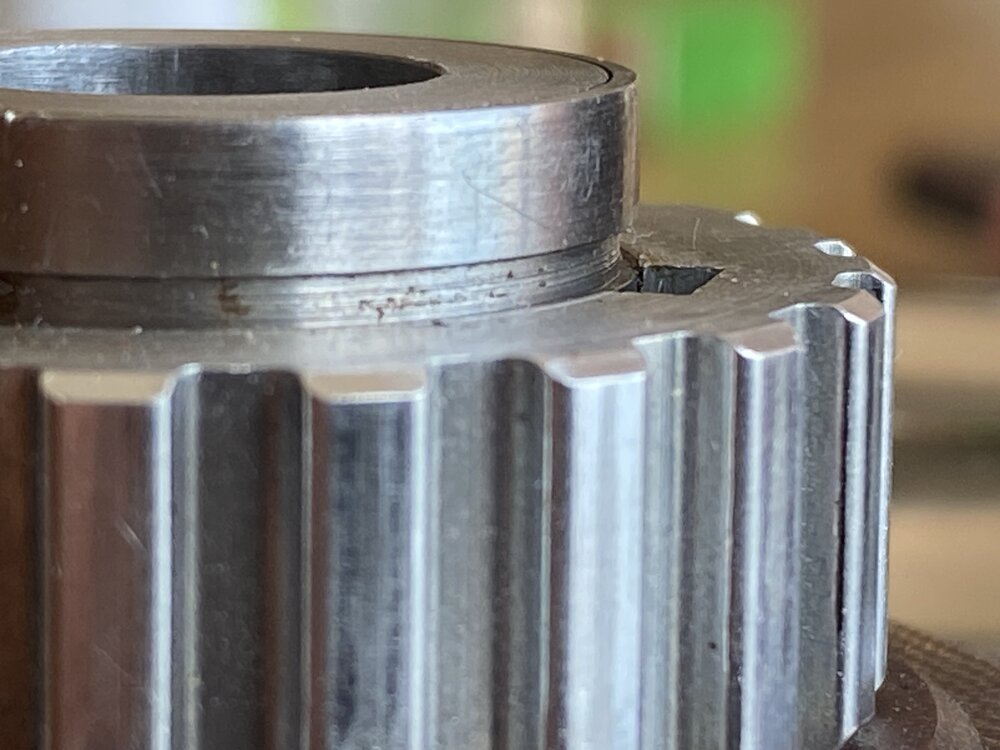

ist schwer zu entscheiden, ich meine ja, so gerade eben. Auf jeden Fall gibt es diese Hülse nur auf dieser Seite. Das ist auch zu messen und zu sehen. mit ner schlaufe bewegt sich auch erstmal nix und beherztes Draufschlagen (bei guter Unterlage)bringt auch nichts. habe eher das Gefühl man hört jetzt etwas die Kugellager schleifen, aber kann auch daran liegen, dass die schon etwas entfettet sind durch die Lösungsbäder. Ist die Passfeder an der Riemenscheibe etwa an de Hülse befestigt oder tiefer?

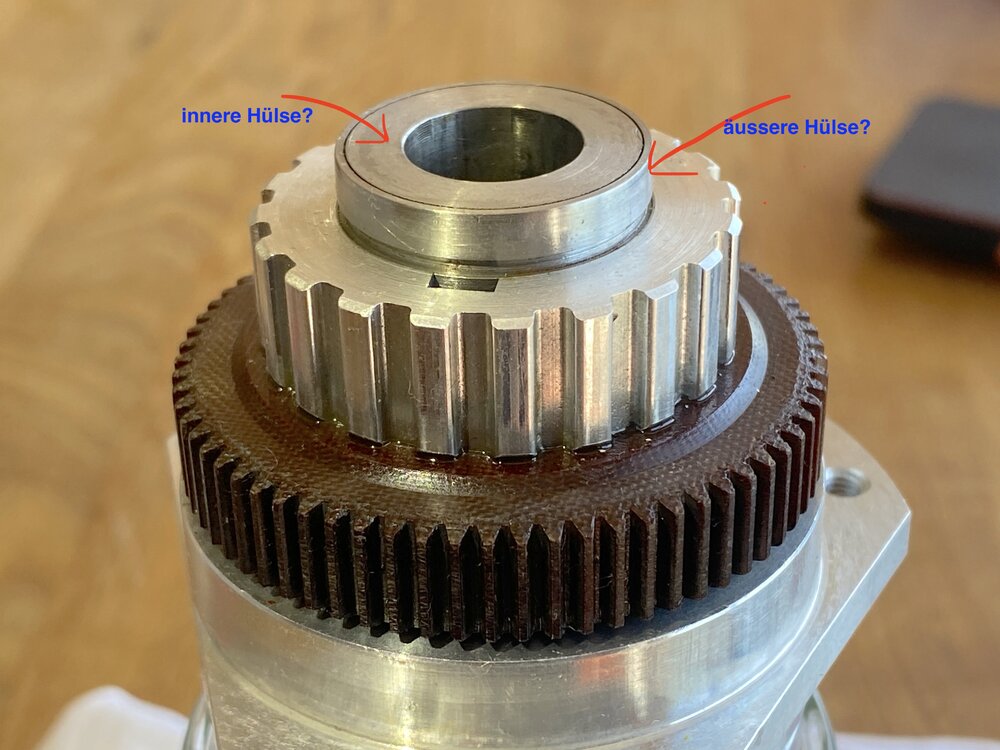

Gut, also auf dem Bild mit dem Sicherungstecker liegt in der Tat noch ein Ring oder eine Scheibe auf. Die lag aber nur auf, ohne Verschraubung Unten neue Bilder, aus denen hoffentlich hervorgeht, wie der Zustand jetzt ist. Gewinde kann ich da nicht erkennen. Auf einem Bild, das habe ich mit innerer und äusserer Hülse (?) markiert, sieht es so aus, als ob die getrennt sind. Also aussen eine ganz dünne Hülse zu erkennen ist. wie gesagt, beim Versuch des heraustreibens bewegte sich gar nichts. Wenn ich den Aufbau halt nicht genau kenne, frage ich mich halt, ob das was ich tue ok ist oder ob esSchaden anrichtet. Oder ob man eben nur kräftiger versuchen muss.

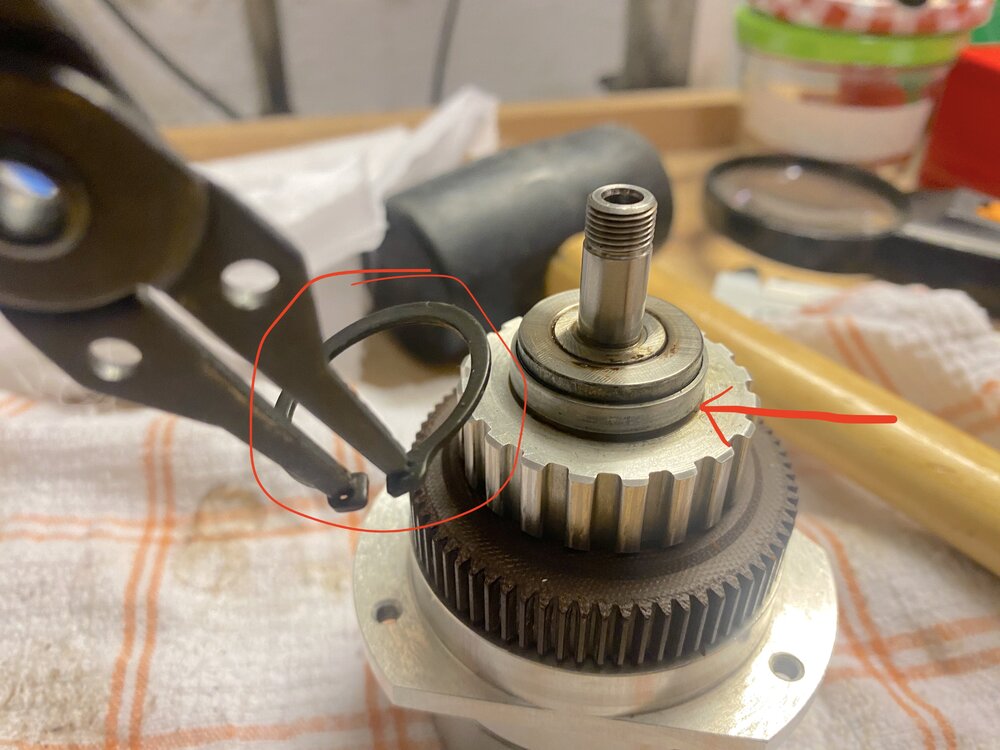

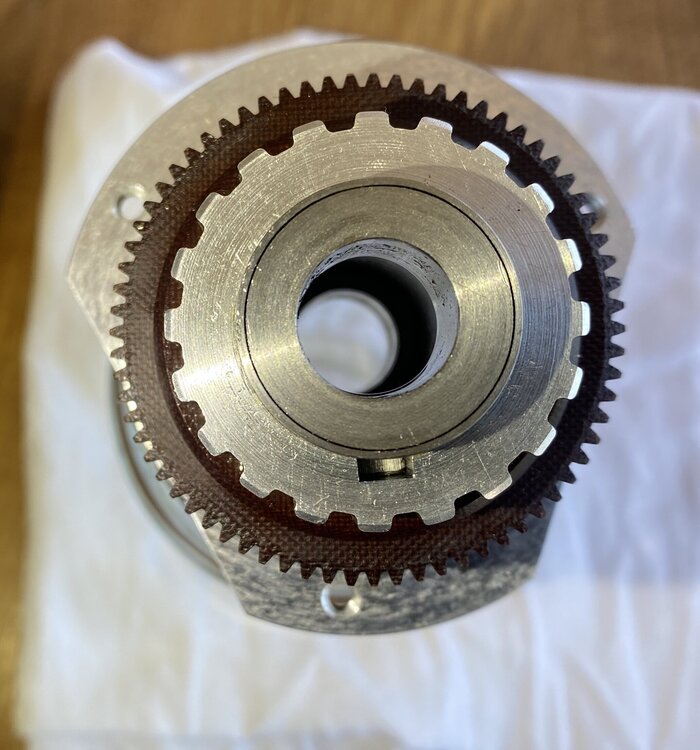

Eigentlich ist nur die letzte Aufnahme mit dem Ring von vor der Entnahme derPolygon -welle. ichwollte nur an den Ring erinern, den ichschon entfernte und die Kerbe, in der er war. Die beiden anderen Bilder sind eine leichte seitliche und eine Draufsicht. Alles ist unverändert

Ja, habe ich

leider läuft das Kugellager nicht so ganz rund und frei. daher dachte ich wäre es eine gute idee, es zu säubern. Aber Riemenscheibe und Zahnkranz bewegen sich überhaupt nicht, weder durch erhitzen, noch durch irgendwelche mittel. Auch das "heraustreiben", wie oben beschrieben, funktioniert nicht. Da bewegt sich gar nichts.

Danke, das hat geholfen, wäre ich nicht drauf gekommen. Nach etwas Mühe ist der Zahnkranz runter oder: beides geht momentan auch nach Erhitzen kaum. Aber erst müsste doch die Hülse raus? Sonst kommt die Riemenscheiben nicht runter, die ja auch noch einen Gewindestift am der seite hat und vorher ja mit einem Sprengring gehalten wurde. Daher gibt es ja auch einhe Wulst bei der Hülse , über die die Riemenscheibe nicht hinaukommen würde. ist die riemenscheibe mit dem Petinex Zahnrad fest verbunden?

Danke, danke an "Jens" und den "Film-Mechamiker". Das alles hilft sehr. Ich kann es nur immer wieder sagen. Es ist ein Archivbestand eines Stadtarchives mit Filmkopien. Keine Negative, keine Umkehroriginale. d.h. bei einigen unbeschrifteten Kartons bin ich mir nicht sicher, was überhaupt drin ist. Das ganze läuft quasi ehrenamtlich, weil überhaupt kein Geld da ist, dieses Filmarchiv aufzuarbeiten. Da ich aber für ein paar historische Arbeiten auf diese Filme gestossen bin und es nur sehr schlechte alte Abtastungen, wenn überhaupt gibt, muss ich die Kopien sichten, um sie dann scannen zu lassen. Dafür gibt es dann für ein paar Filme ein kleines Budget. Habe da eine gute Firma in München gefunden. Das Sichten auf einem Projektor fand ich zu risikoreich, da es immer wieder schlechte Klebestellen gibt in den Kopien. (ich habe selber noch einen alten Siemens, der keine Schrammen zieht. Habe ich früher zur Musterprojektion benutzt. Aber das vorsichtige Sichten auf dem Steenbeck schien mir da "schonender". im Archiv gibt es keine Sichtungsmöglichkeit. Einen Schneidetisch, den ich benutzen durfte, (Bin in der Region Köln) setzte sich nach 3 Kopien fest. Das "Polygon"drehte sich nicht weiter. Vermutlich das selbe Problem. Nun konnte ich diesen alten ST1200W bekommen. Er schien mir gar nicht so schlecht, halt "nur " verharzt, vermutlich. Es gibt Kopien von 1959/60 durch die 70er Jahre bis Ende der 80er Aber wirklich danke für die Hinweise. Ich weiss, eine wirklich "sorgfältige" Archivaufarbeitung sähe noch anders aus. Aber wenn ich es so nicht mache, passiert hier noch sehr lange gar nichts. Wirklich fachgerecht gelagert sind die Kopien auch nicht. Also, toll, dass es dieses Forum gibt und ihr darin helft. so jetzt muss ich mal die Tipps wieder umsetzten.... bis später

das sehe ich auch so, das ich das besser sauber mache. vor allem wenn ich ihn schon so weit zerlegt habe. Aber wie kriege ich das ding runter? ich dachte, die 3 Schrauben hielten den? i Ist da nur Schmodder drunter, den es zu lösen gilt? Oder muss man da noch was anderes lösen? sorry für die ganze Fragerei, ich will das Tisch verlässlich ans laufen kriegen, weil ich einen Archivbestand sichten muss. danke für die ganzen Ratschläge Und ja der Schneideraum rund um einen Steenbeck war früher ein lustiger Treffpunkt, erinnere ich mich auch noch gut dran.

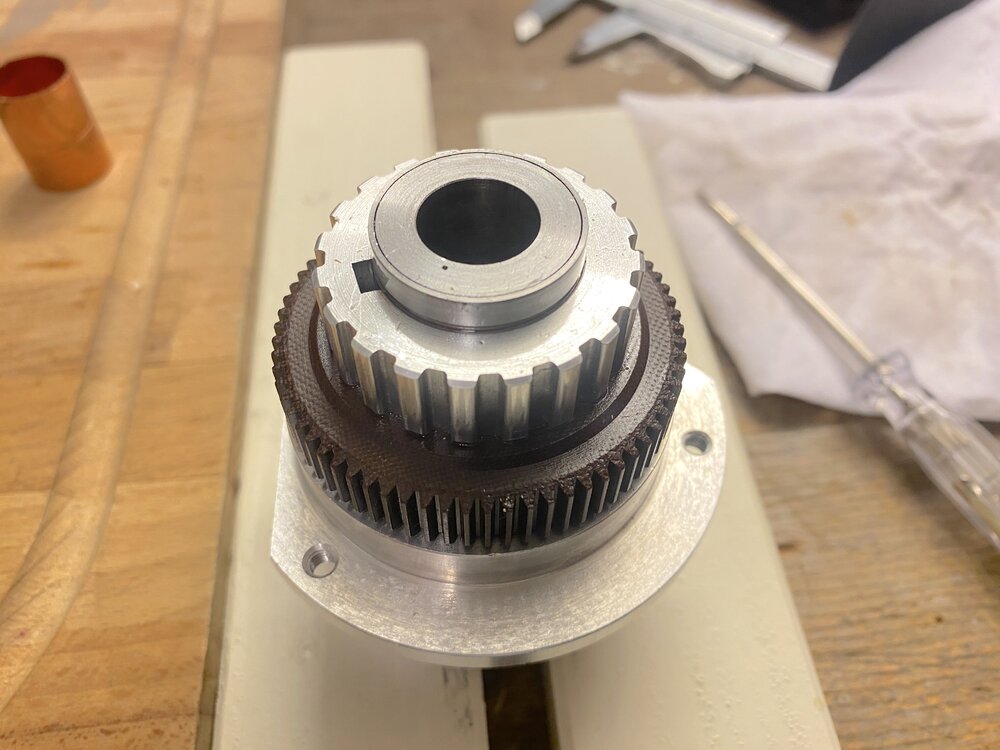

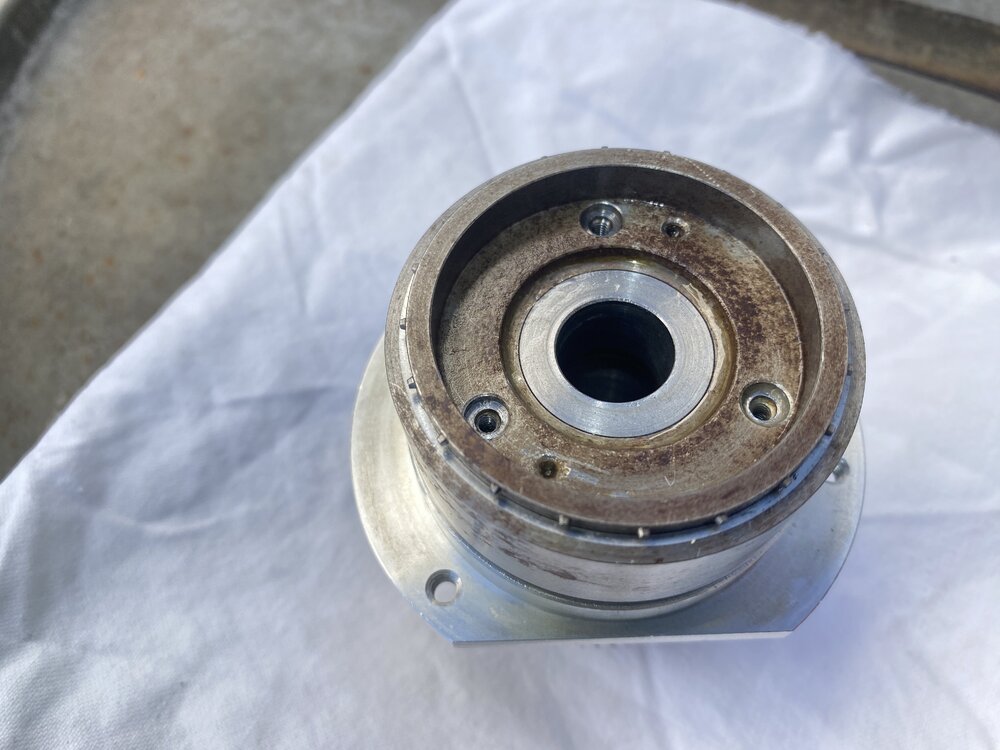

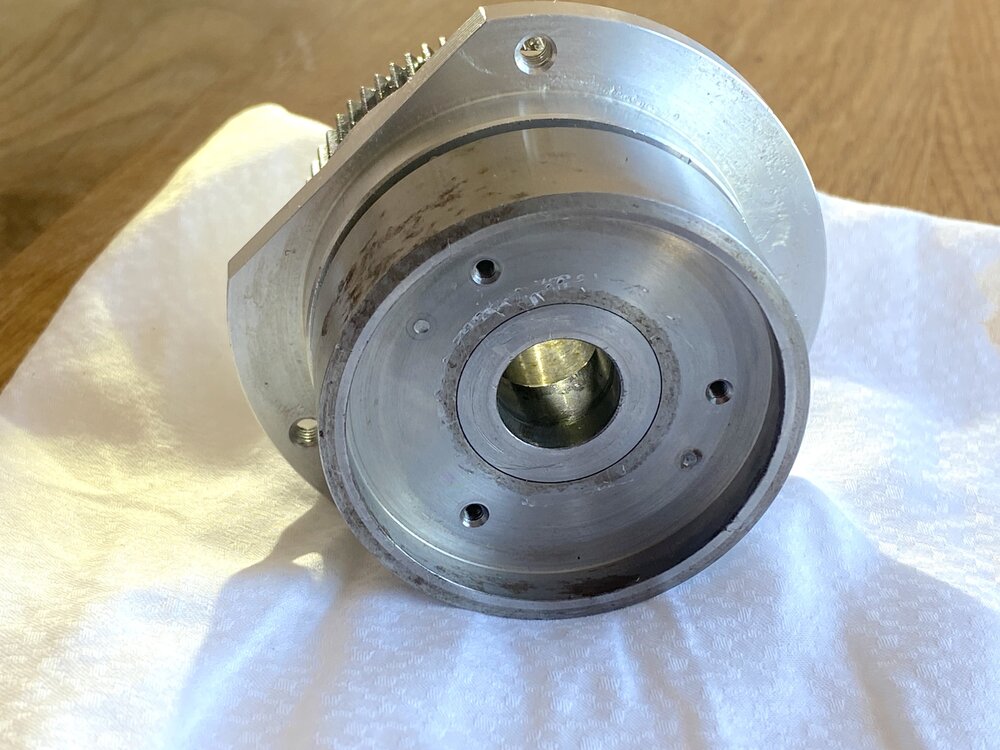

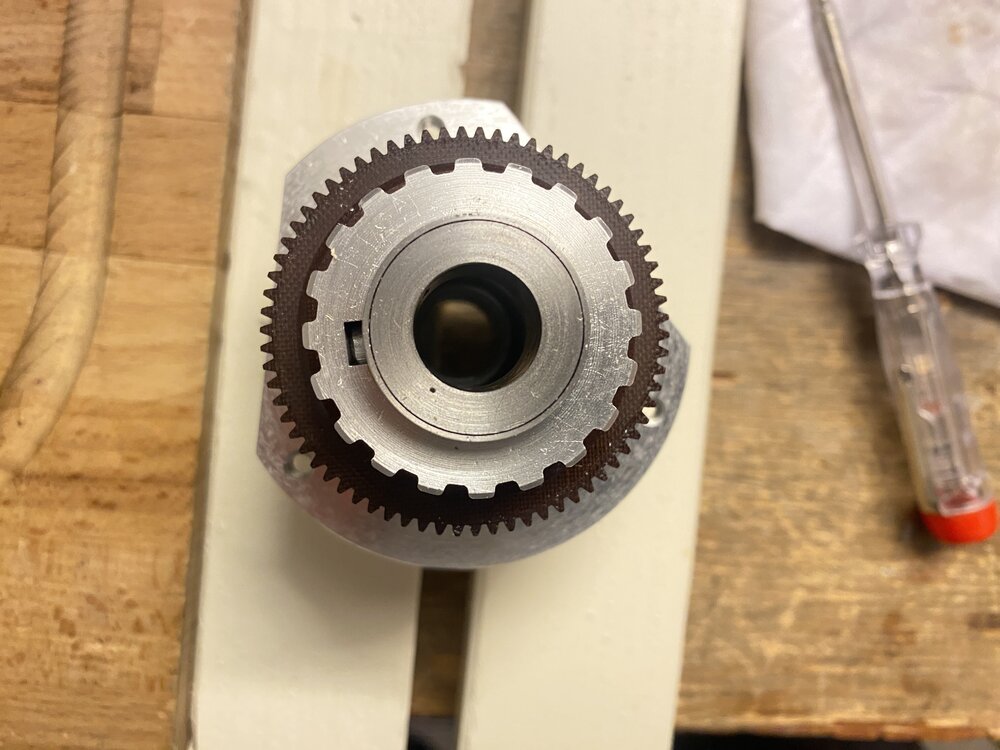

Danke, dann lasse ich die drin und bringe nur etwas Fett ein? aha, was als "Bakelit" bezeichnet wurde, heisst eigentlich Pertinax? Interessanter Werkstoff.. Auch dafür danke Sollte ich das Zahnrad für den Zahnriemen und die darunter befindliche Pertinexzahnrad auch demontieren. und säubern? Es war ja ein Sprengring darüber, den ich schon entfernte. Aber es löste sich nichts anderes mehr. auf der anderen seite habe ich die Schrauben des Perforationskranzes schon entfernt, aber es löst sich nichts. sollte ich den auch entfernen und säubern? aber wie kommt der runter? und das Lager darunter? Viele Fragen... aber dass dieser Antrieb nicht lief bzw. läuft, ist wohl das Problem des Tisches.

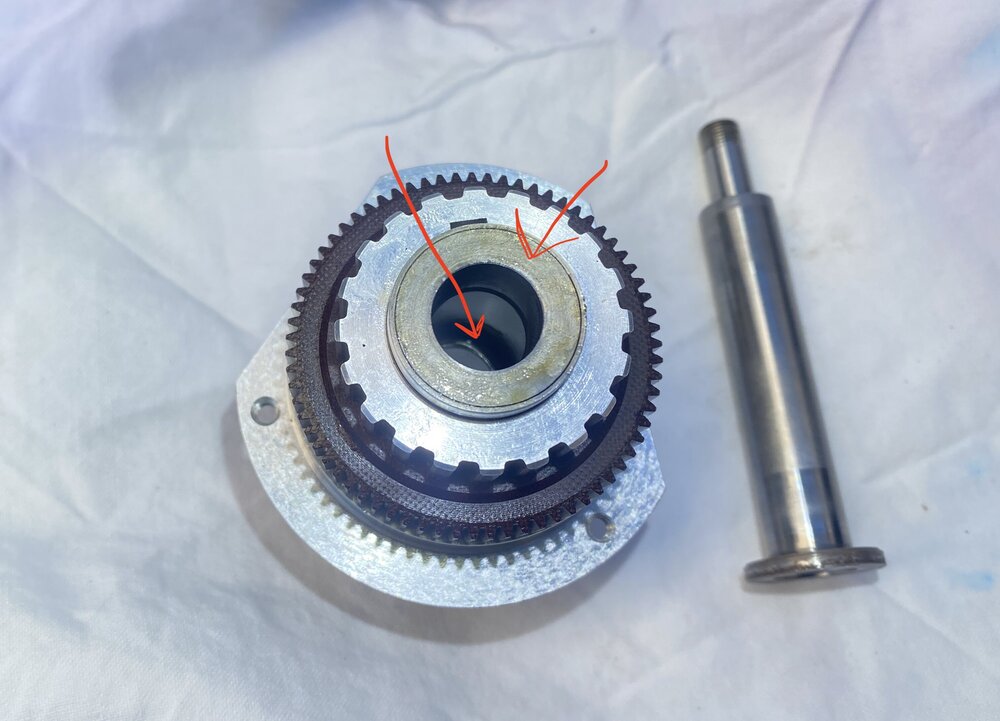

So, es geht langsam, aber doch weiter.. Die Lochmutter ist gelöst, die Welle raus. sind die rot markierten Teile Kugellager oder Gleitlager für die Welle, die daneben liegt? Müssten die sich auch drehen? Müssen die raus und sauber gemacht werden? sind dasdie "2 schmalen Kugellager"? Danke für ne weitere info

Das ist hilfreich. So dachte ich mir das dann auch. bei mir ist das Probölem der untere Bakelitzahnkranz dreht sich durch langes erwärmen zwar jetzt wieder, aber nocht nicht leichtgängig genug. Die "Zweilochmutter", die ja vermutlich die innere Welle festhält lässt sich nur partout nicht lösen. (zu sehen auf dem vorletzten Bild meines letzten Posts) Weder erwärmen noch Einsatz diverser Lösungsmittel hat bislang geholfen. Beim dem abgebildeten zerlegten Modell scheintdiese Zweilochmutter nicht dabei, oder nicht abgebildet? Gibtes eigentlich irgendwelche Schema-Zerfalls - oder Explosionszeichnungen zu diesen Antrieben?

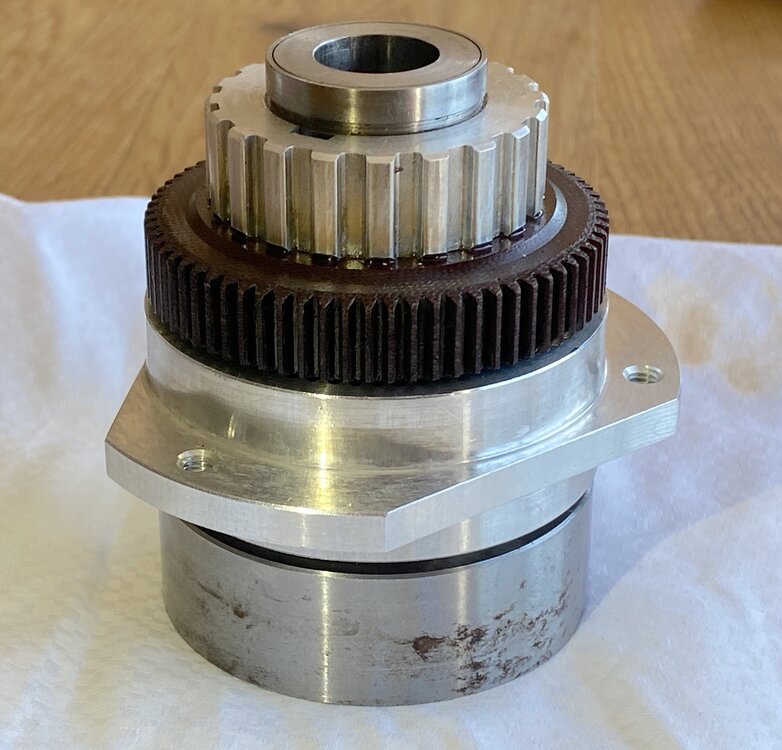

oh, das klingt interessant. meiner sieht so aus: Polygon 4cm Durchmesser , siehe Bilder was oll der denn kosten, wenn ich den hier nicht mehr hinkriege? Angebot als PN? ich muss wohl unten mit nem "Stirnlochschlüssel " öffnen, da warte ich auf den passenden. trotz langem Einlegen in verdünnung regts sich nichts bei den Zahnrädern und oben tut sich nichts. der ganze Block mit der Welle dreht sich halt in der Halterung, aber auch etwas unrund, da muss halt gesäubert werden, nehme ich an. oben drauf der Dreck in der Lagerbuchse lässt sich auch kaum lösen. odr gibt es da noch nen anderen Hinweis? Danke
