Ich bin mit dem Auto im Gästehaus und kann gerne Fahrdienste übernehmen.

Soweit die Beine tragen…. Ich schaue mal, wie weit ich nach der heutigen Tour komme. Vielleicht muss mich jemand tragen.

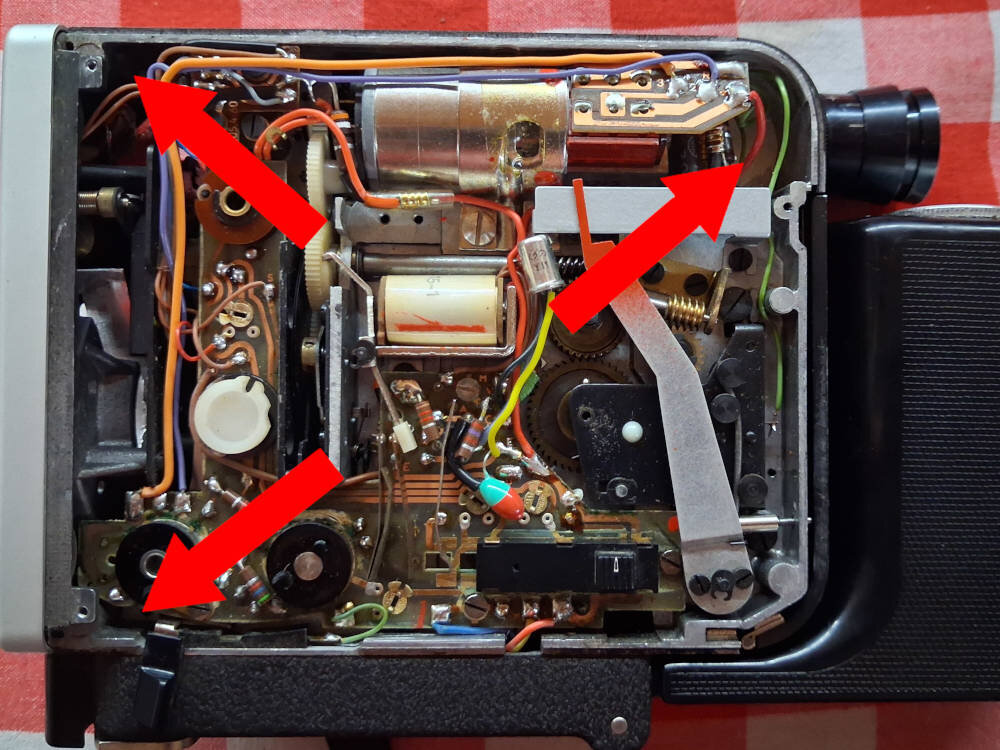

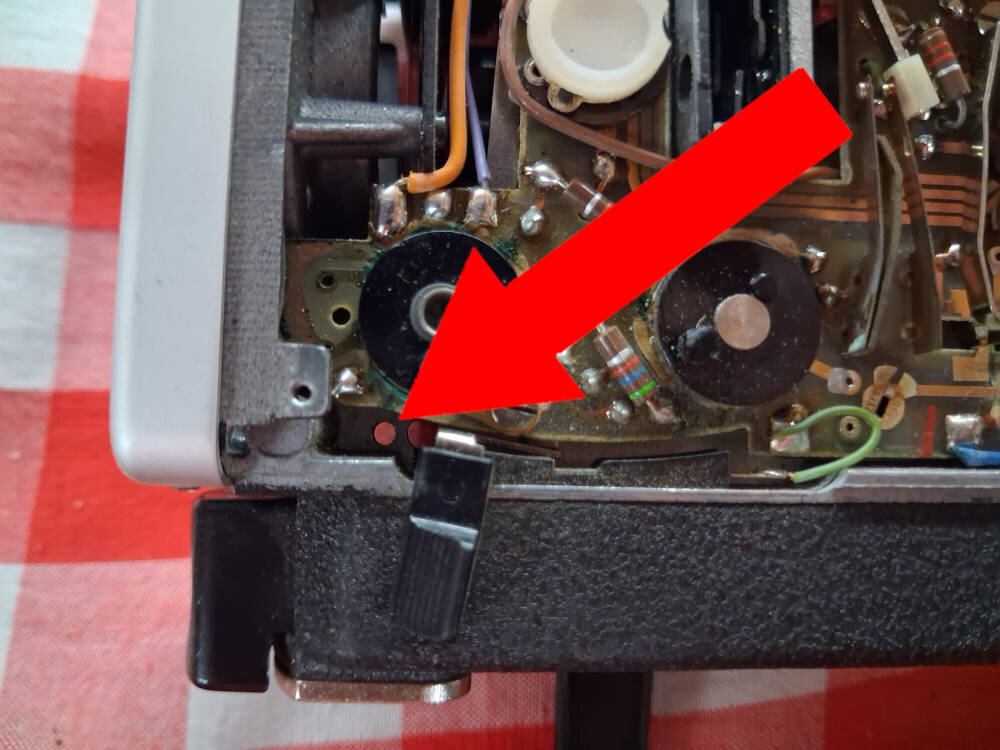

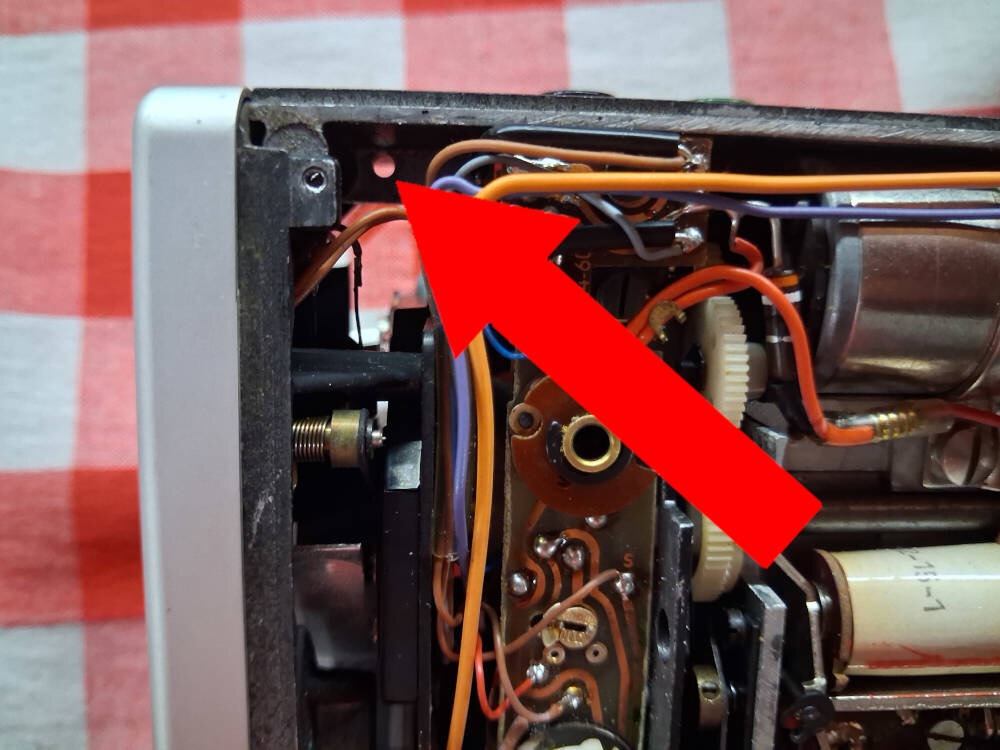

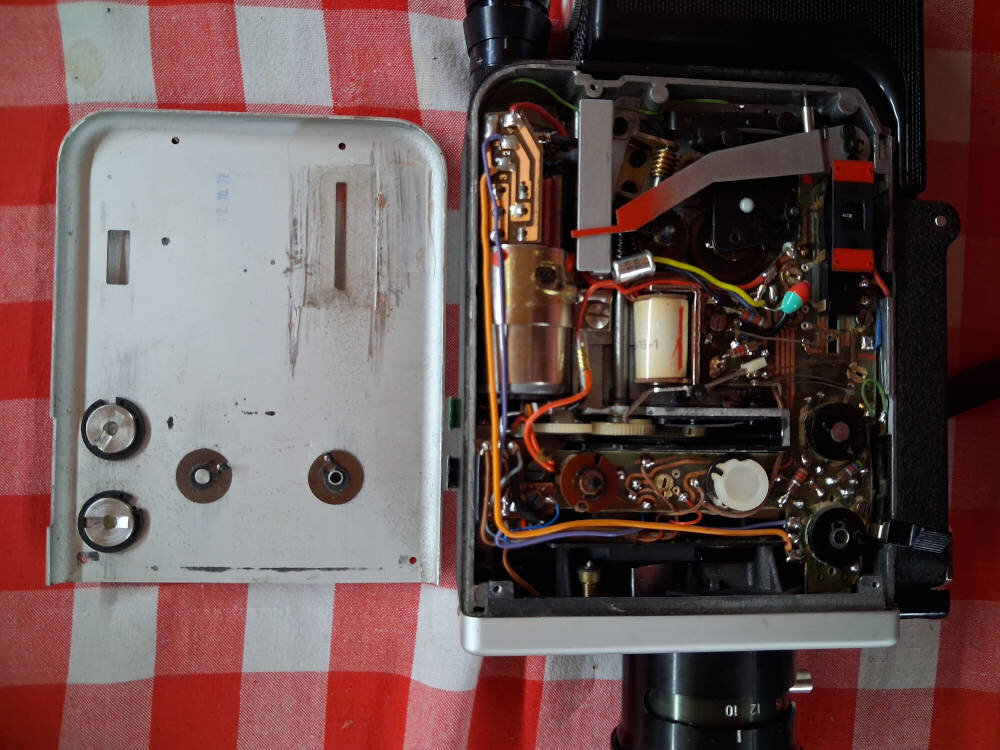

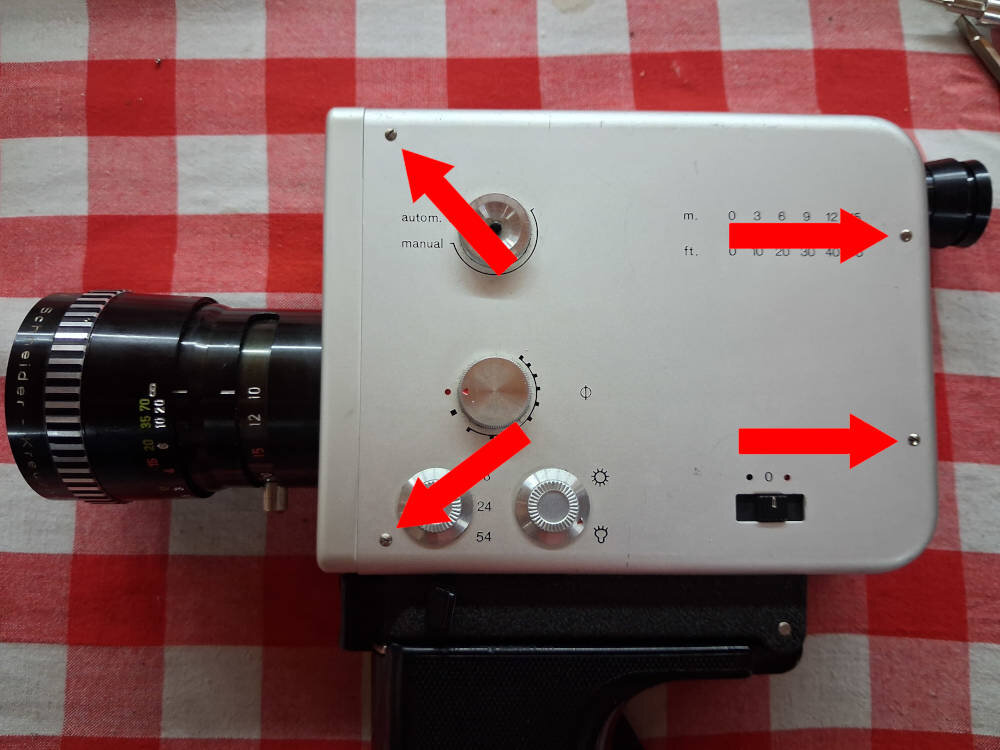

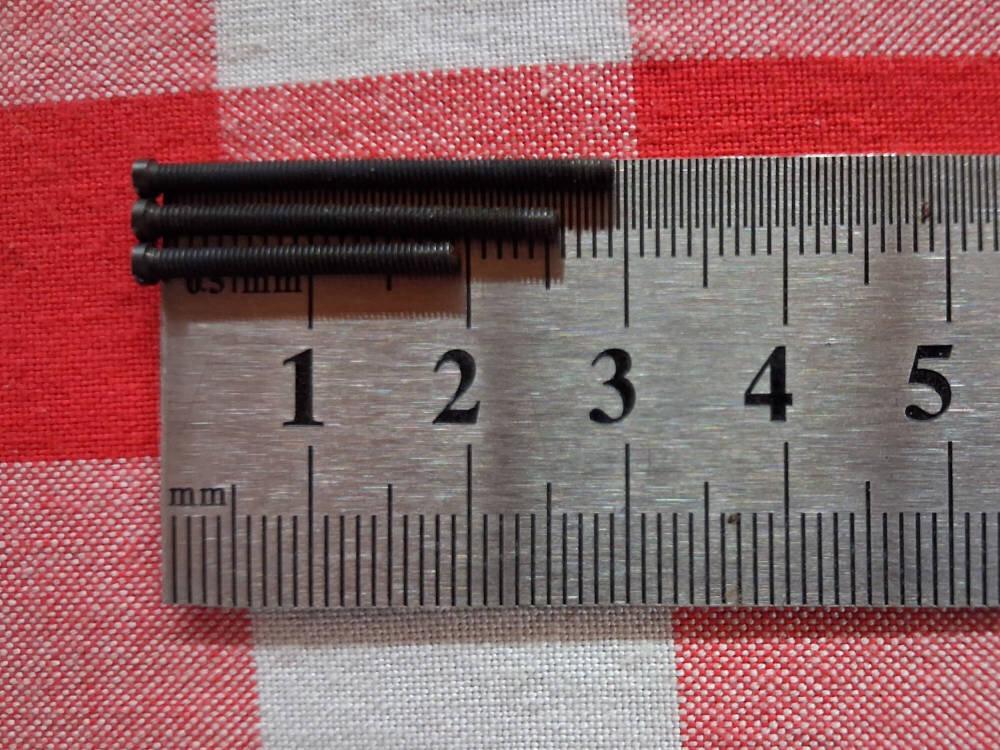

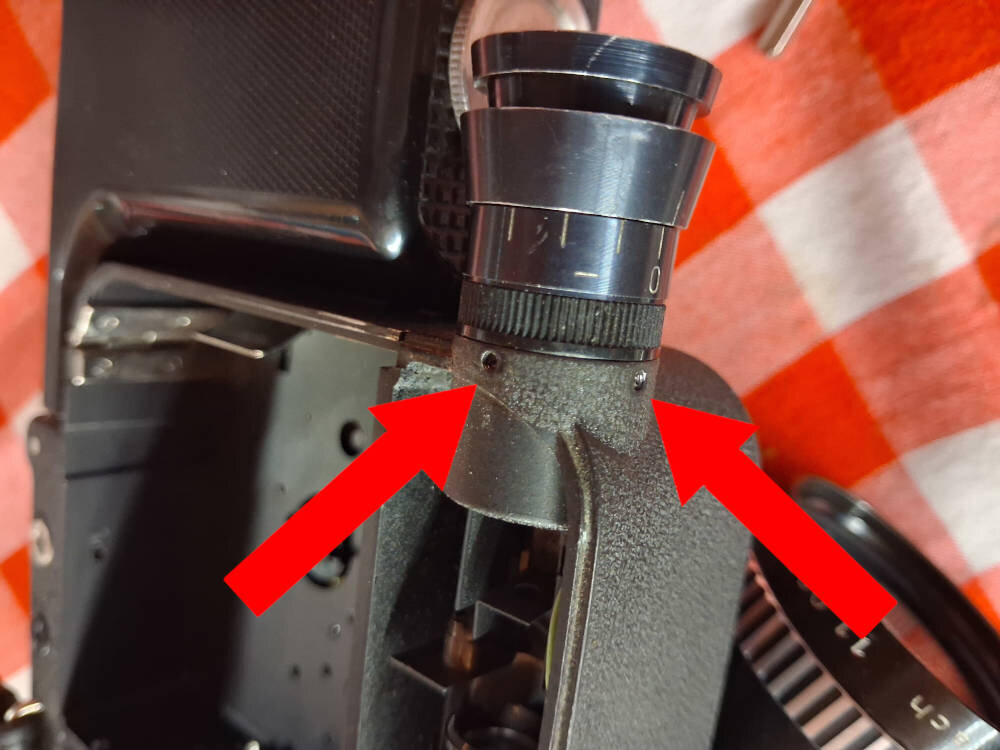

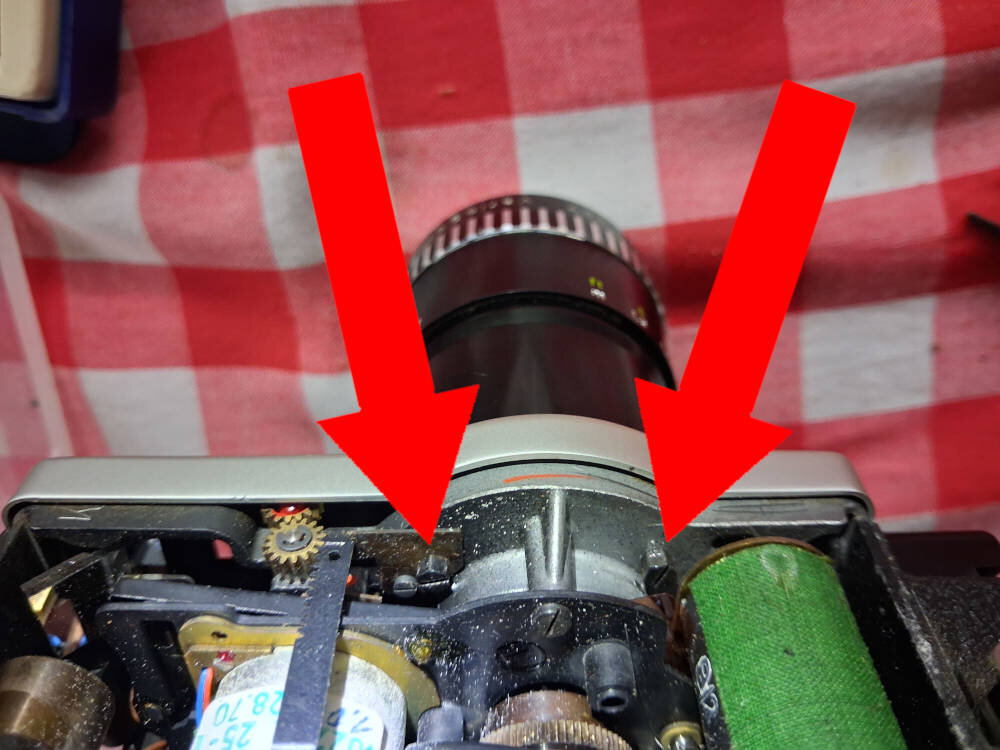

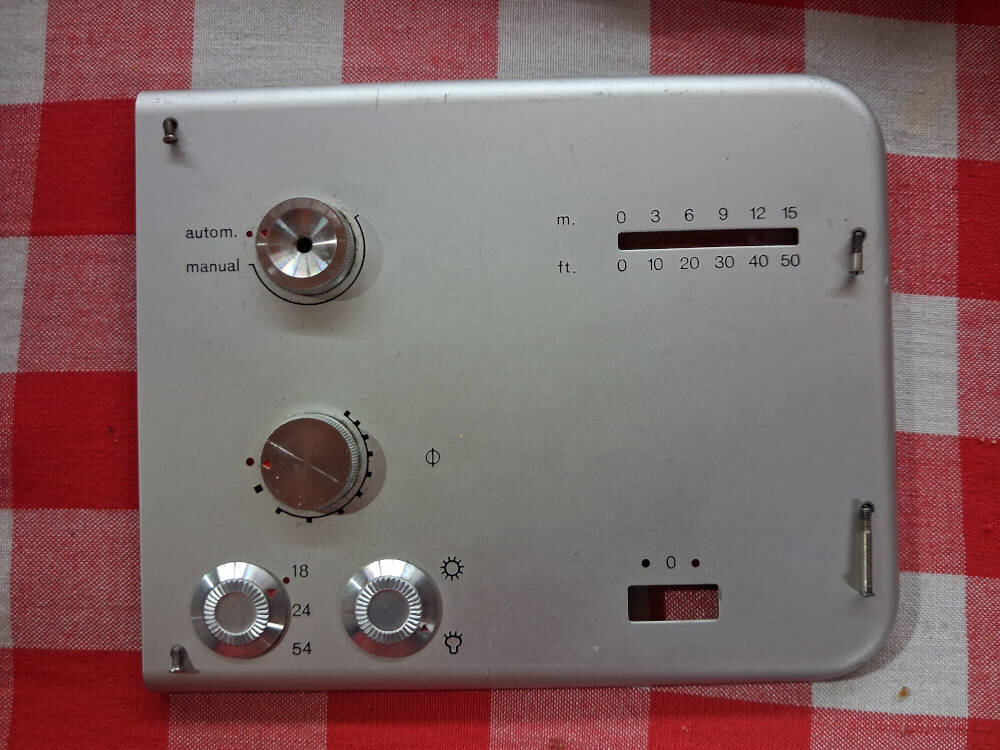

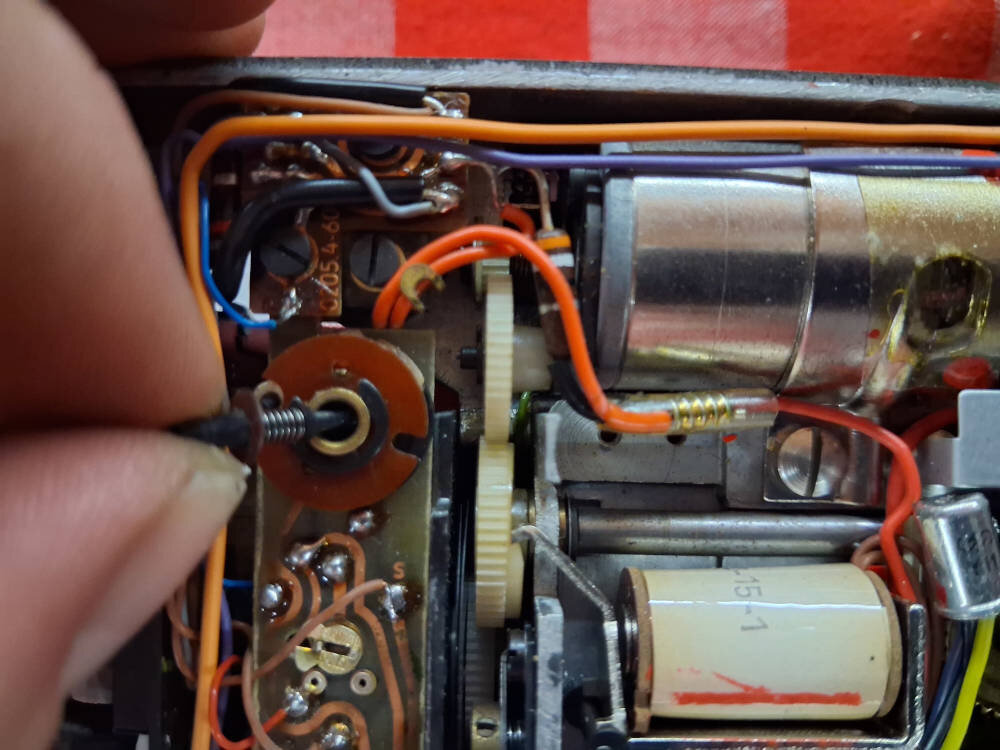

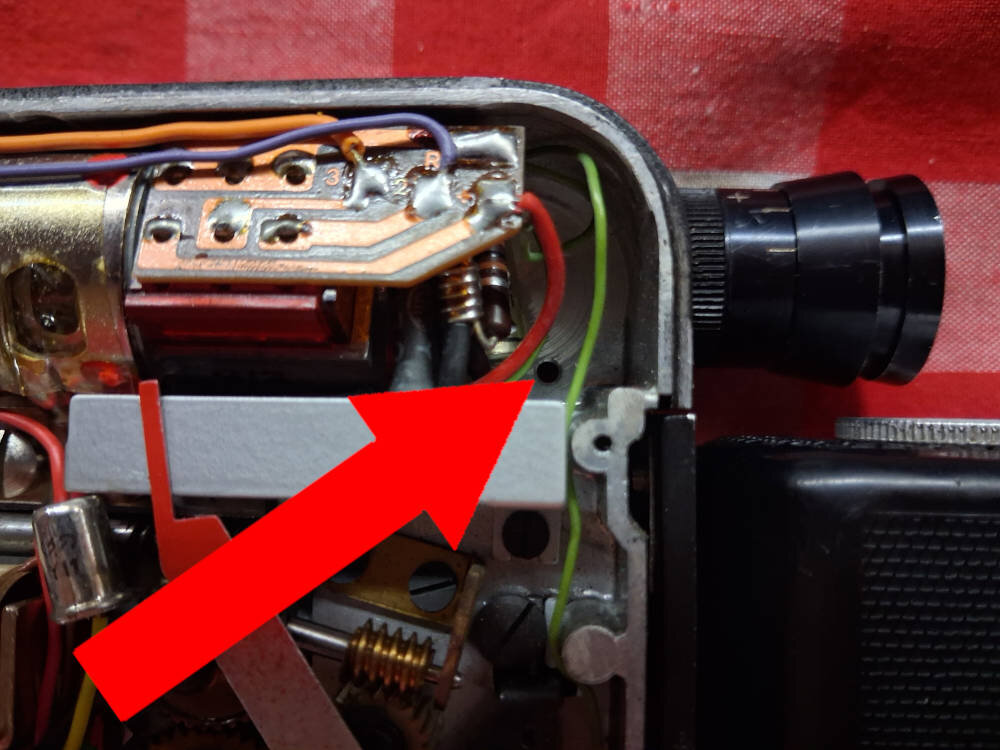

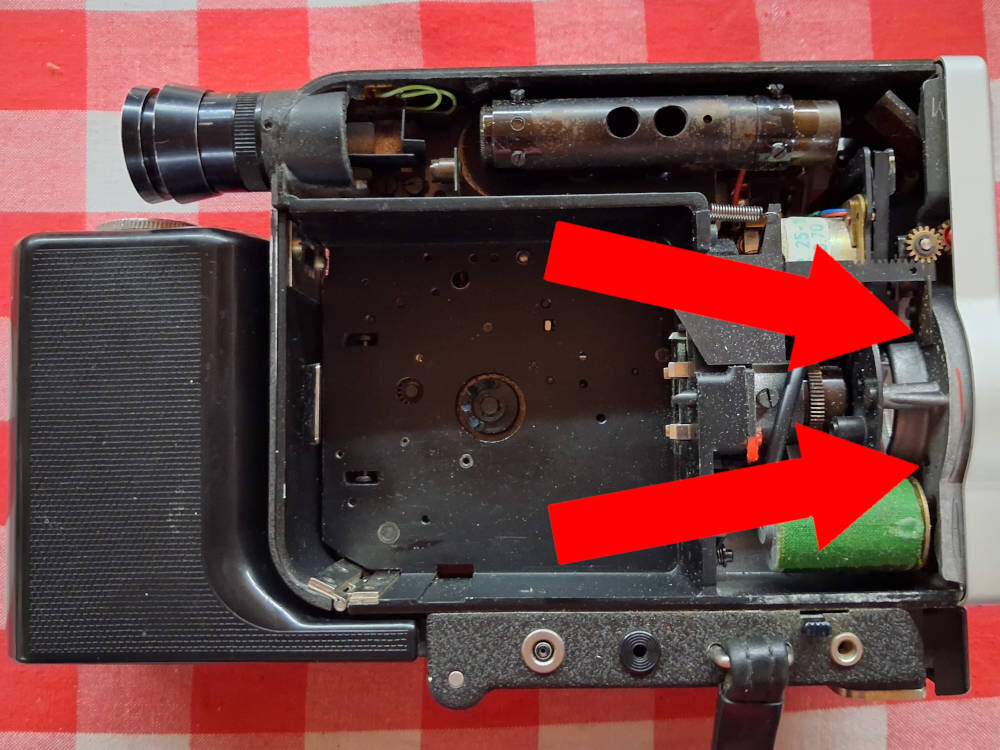

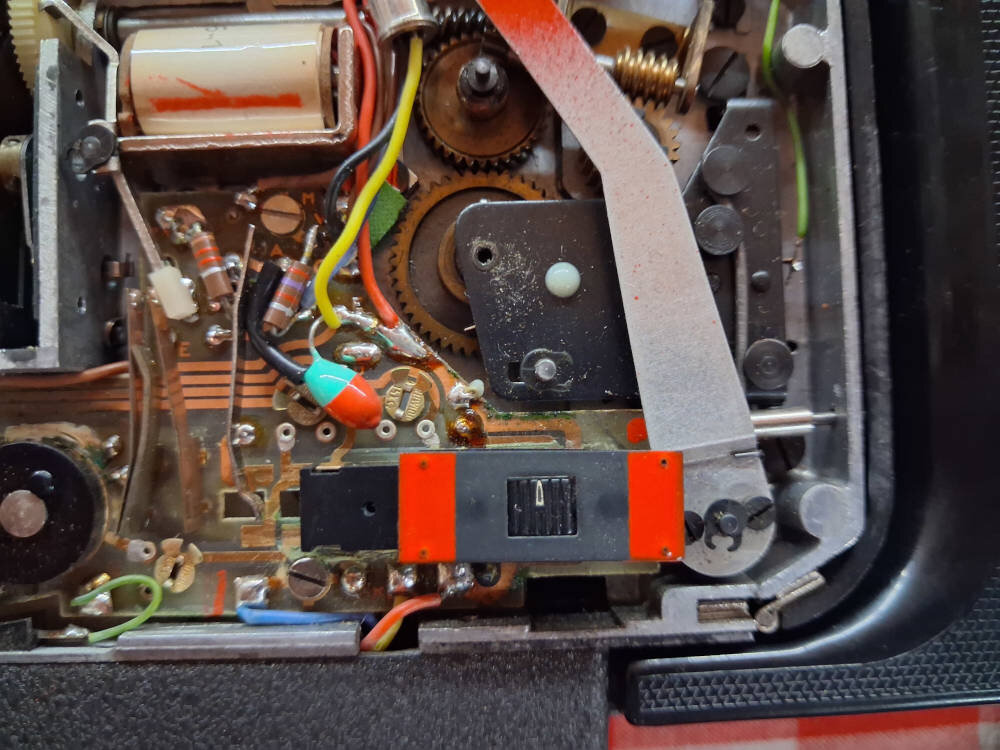

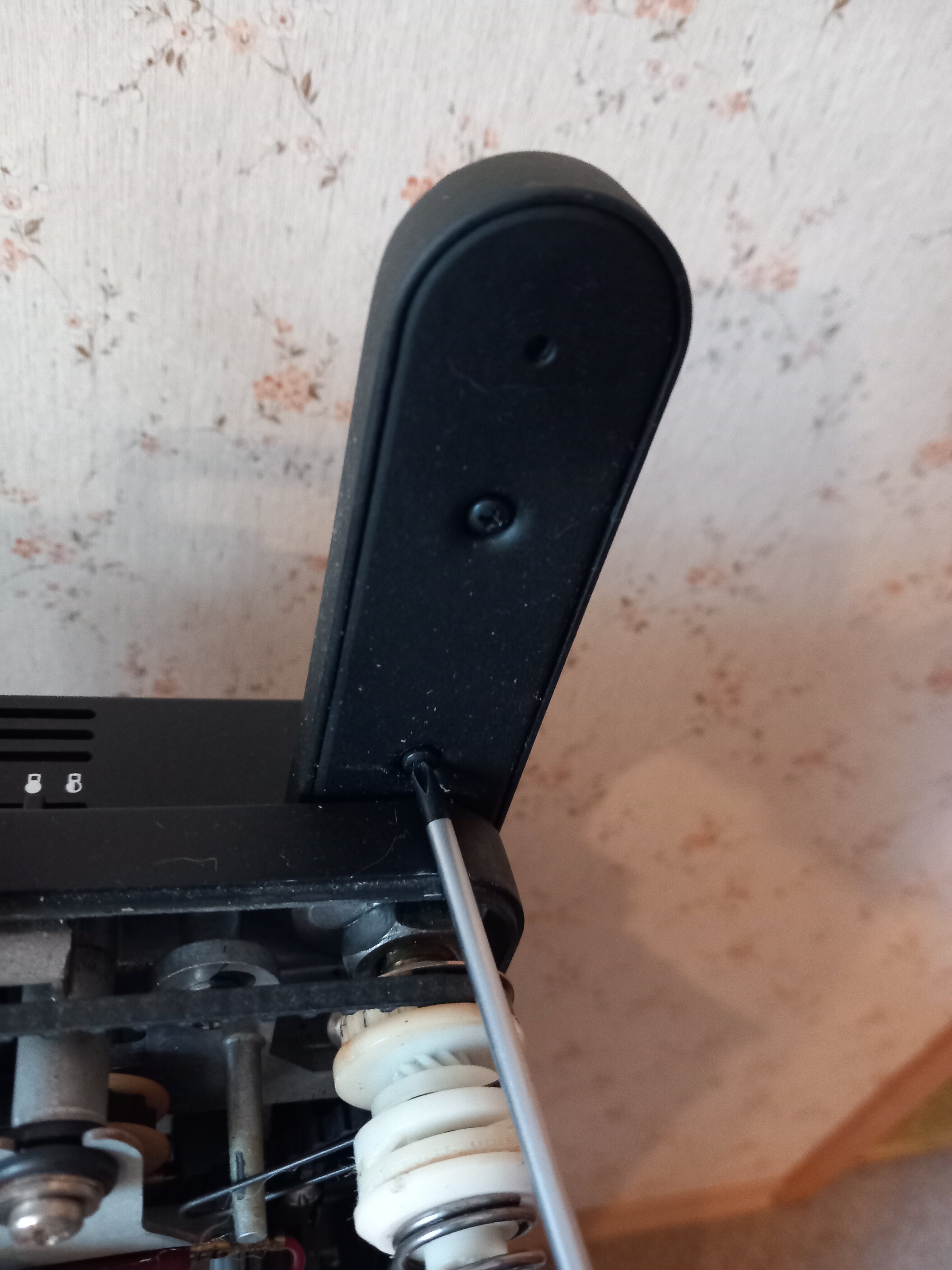

Anlässlich des Prä-Deidesheim-Fiebers habe ich mich wieder einer Handvoll seit geraumer Zeit wartenden Projekten gewidmet - so auch meiner Nizo S80, die ich seit einigen Jahren durch die Weltgeschichte trage, und die dadurch so manche lockere Schraube bekommen hat, vor allem die vier Schrauben, die das Objektiv halten. Diese Anleitung beschränkt sich also darauf, an diese vier Schrauben zu kommen. Dazu müssen beide Seitenplatten abgenommen werden, die vordere Abdeckung kann dran bleiben. Was das Zerlegen betrifft, fand ich nur Anleitungen zu anderen Nizos wie der 481. Das Vorgehen ist ähnlich, aber es gibt ein paar kleine Unterschiede, die ich hier festhalten wollte. Man muß nur sieben Schrauben lösen, von denen allerdings nur zwei (!) identisch sind, falls jemand die also versehentlich zusammenschmeißt, gibt es hier die Dokumentation: Linke Seitenplatte abschrauben (vier Schrauben), und vorsichtig nach oben abnehmen. Die beiden linken Schrauben sind kurz, die rechts oben länger und rechts unten am längsten (im rechten Bild liegen sie auf den jeweiligen Löchern): Am besten gleich den Stift des Gegenlicht-Tasters sowie die Abdeckplatte/Feder des Betriebs-Schalters abnehmen und in Sicherheit bringen: Die rechte Seitenplatte ist nicht wie bei vielen anderen Silberlingen von außen angeschraubt, sondern wird von drei etwas versteckten Schrauben von innen gehalten: Die Positionen im Detail: Auch hier wieder alle drei verschieden lang: Links oben: 2,6 cm Rechts oben: 1,95 cm Links unten: 2,95 cm Jetzt kommt man an die vier Objektiv-Schrauben ran: Wenn man schonmal beide Seiten-Abdeckungen ab hat, kann man bei der Gelegenheit auch bei Bedarf schmieren, und die beiden Madenschrauben nachziehen, die den Sucher fixieren - der wackelte bei mir auch schon ganz schön: Jetzt alles wieder zusammen. Die drei langen Schrauben für die rechte Abdeckplatte müssen senkrecht auf ihr Loch geführt werden - die haben keine Führungshülsen und greifen gerne beim ersten Versuch ins Leere, wenn sie schräg sitzen. Beim linken Deckel sorgfältig überprüfen, daß alle Schalter in der richtigen Stellung sind und korrekt in die Potis greifen. Zum Schluß muß noch der Sektorenblenden-Schieber etwas nach hinten geschoben werden, damit der Deckel ganz einrastet. Alles in allem ein recht dankbarer Aufbau, bei dem es nicht viel zu beachten gibt. Ach ja: Nebenbei habe ich anhand des kleinen Stempels in der linken Abdeckung auch erfahren, daß mein Exemplar am 12. Oktober 1972 das Licht der Welt erblickte. 🙂

Unterwegs stimmen wir dann „Va, pensiero“ aus Verdis Nabucco an: “Va, pensiero, sull’ali dorate; va, ti posa sui clivi, sui colli, ove olezzano tepide e molli l’aure dolci del suolo natal!“ „Flieg, Gedanke, auf goldenen Schwingen, lass dich nieder auf jenen Hängen und Hügeln, wo sanft und mild der wonnige Hauch der Heimaterde duftet.“ Ich werde aber voraussichtlich direkt vom Gästehaus losmarschieren, das liegt ja schon ganz im Osten von Deidesheim 😉

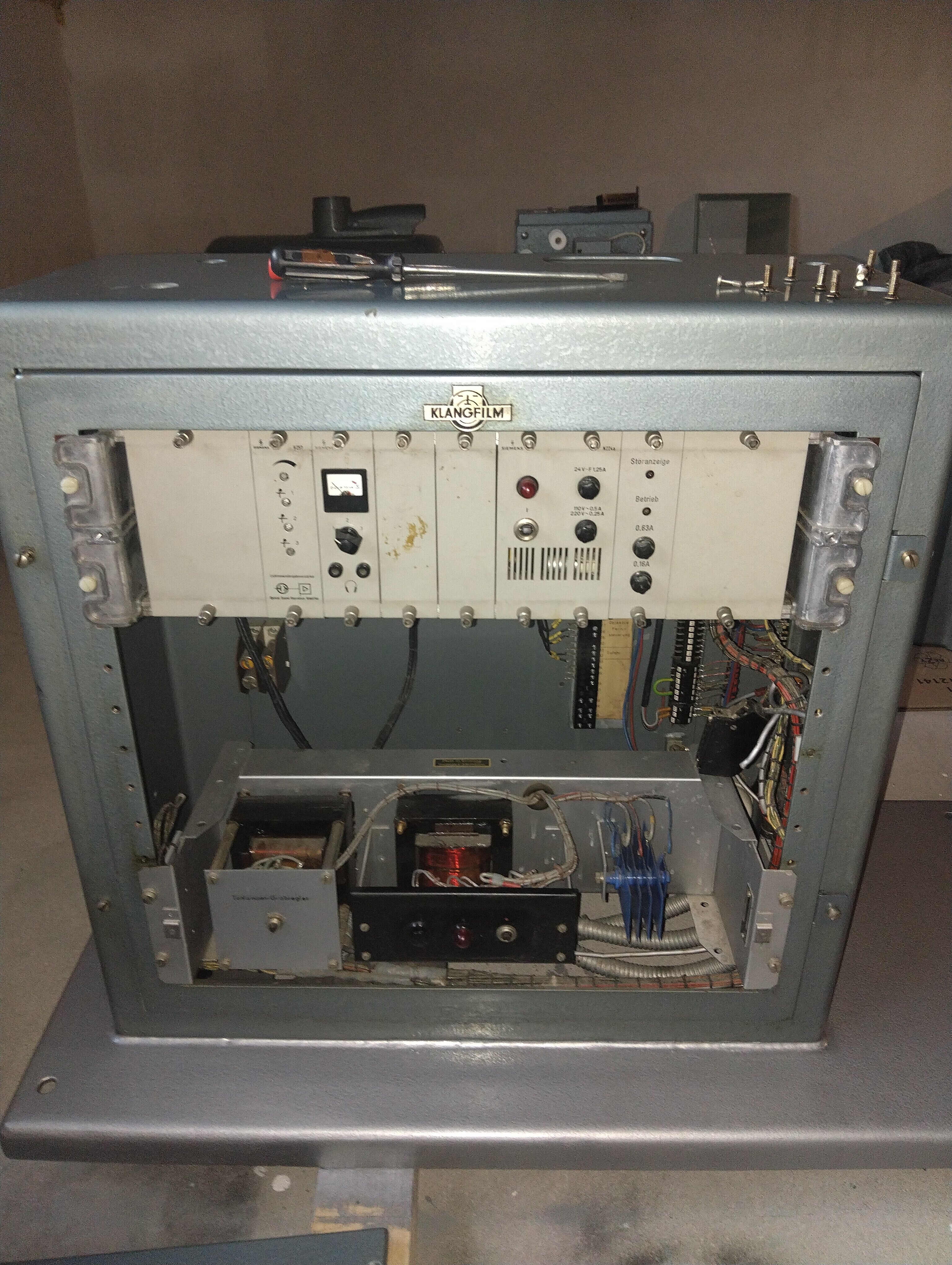

Also verstehe ich das dann richtig, das würde bedeuten, dass die fünf Masken alle für "Klangfilm" sind, und die 1:1.15 wäre dann die Cinemasope–Maske? Wenn Cinemascope (lt. Wikipedia) erst 1953 eingeführt wurde, fiele das dann eindeutig in die Phase nach 1941, in der Klangfilm-Geräte von Siemens produziert wurden? Aber welche Projektor-Modelle kämen dann überhaupt in Frage? Und würden dann nicht viel mehr Leute hier im Forum bescheid wissen? Ich hatte auch auf Facebook in der Gruppe "35 mm Cinema Projector Technical" nachgefragt, dort haben viele Leute Ernemann vermutet, aber einer hat auch AEG ins Spiel gebracht. Ein User vermutete "Mona" aus sowjetischer Produktion, und ein Steven Krams schrieb "These appear to be the same design as 35mm portables that were made in China back in the 1970's-90's. These could be from the GS-35H or HX or the models 103-105 & 105. We still maintain stock on these parts in our USA warehouse." Ich hab zum Spaß mal auf Steven Krams Facebook-Seite gestöbert, der gute Mann ist Chef von Magna-Tech, und so sieht deren Lager aus:

Preis und Leistung 339 Reichsmark 1936, heute 2017: € 1461.75 C steht für Cassette, Französisch oder Englisch. Es ist ein Lader wie der Nizo-Rapider oder der letzte seiner Art, der Duex von Kodak. Er macht den Grundgedanken aus. Man legt die volle und eine leere Tageslichtspule in den Lader ein, Film in der Leerspule eingesteckt. Der Hauptnutzen davon ist eine Einrichtung, welche verhindert, daß der Film von der Vorratsspule abgezogen wird. Bei Erreichen eines bestimmten Wickeldurchmessers werden eine Sperre ausgelöst und das Federwerk angehalten. Man kann also den Meterzähler nachzustellen vergessen haben, der Lader befiehlt, umgedreht zu werden. Bei Belichten der zweiten Hälfte ist die Sperre nicht wirksam, der Film kann ausrauschen. Als Idee eine kluge Erleichterung des Doppel-8-Systems, doch der Lader hat leider seine Verwicklungen. Zuerst sind das die engen Schluchten. Während bei den meisten Doppel-8-Kameras die Filmschleifen sich frei einstellen können, ist das Material hier schon deutlich gebremst. Rollen gibt es keine, das wurde bei der Single-8-Kassette besser gemacht. Der Gleitkanal verhindert eine lange Filmbühne mit der üblichen Hemmung. Bildfensterplatte und Andrückrahmen sind deshalb kurz gestaltet, der Andruck geschieht über etwa 15 Millimeter Länge. Als Folge davon wurde eine Einrichtung erforderlich, die den zwischen den Schleifen zu wenig gebremsten Film nach jeder Schaltung stillsetzt. Es handelt sich um eine Sperrklinke, die im Perforationsloch –1 gegen die obere Lochkante hält. Der Transportgreifer zieht von –1 bis +1, also über die optische Achse als Nullpunkt hinweg. Wir haben einen Darling-Greifer, der mit einer Schulter die Sperrklinke auf Blattfeder wegschiebt und losläßt. In Ruhestellung steht die Sperrklinke in der Perforation. Nun paßt der Positionierabstand –1 so gar nicht zu den Projektoren, wo ausgerechnet der Siemens & Halske H(eimkino) 8 einen Greifer besitzt, der neun Perforationslöcher weiter unten wirkt. Der jüngere Siemens & Halske 800 positioniert +6. Es ist schade, daß die Geräte einander geometrisch nicht entsprechen. Wenn man jedoch Abtastung im Auge hat, kann die C 8 wieder auftrumpfen. Näher beim Bild als in einem der benachbarten Löcher geht Filmpositionierung ja nicht. Ich möchte hervorheben, daß es sich nicht um einen Sperrstift handelt. Ein solcher füllt definitionsgemäß das Perforationsloch in einer oder in zwei Dimensionen aus. Andererseits laufen Sperrstifte- und greifer immer mit ein wenig Spiel, was es bei der fest verschraubten Klinke nicht gibt. Daß die C 8 eine Familienkamera ist, steht außer Zweifel, denn mehreren Ansprüchen der engagierten Filmer kann sie nicht gerecht werden. Einer ist, einen Drahtauslöser zu benutzen. Warum man keinen Drahtauslöseransatz gemacht hat, wissen nur die Götter. Ein anderer ist durchgehender Parallaxenausgleich. Weshalb nur 16-mm-Filmer den haben konnten, steht in den Sternen. Im Sucher sind Marken für 2 und einen Meter. Wieder einer ist Verwendung der Kamera ohne Lader. Wohl ist der Film korrekt geführt, der seitliche Andruck erfolgt nach Norm mit einer Blattfeder am Gehäusedeckel, doch ohne Lader ist die Laufsperre drin. Schließlich fände man die Möglichkeit des Objektivwechsels nicht schlecht. Das Busch-Glaukar, ein Triplett, hat eine Fünflamelleniris und wird zum Scharfstellen als Ganzes verschoben. Die optische Ausrüstung ist mager. Hinter dem Objektiv läuft ein Schieberverschluß auf und ab. Bei Beaulieu war das später ganz ähnlich. Das Guillotine-System war aber schon beim Pathé-Baby in Gebrauch, die 9½-mm-Film-Kamera von 1923. Gleich mit der Greiferantriebsscheibe verbunden spart es Platz und Kosten. Streng genommen wird das Bild nicht gleichmäßig belichtet, aber man muß Gnade vor Recht walten lassen, denn die Einsparungen auch dieser Stelle kommen wieder der Antriebsfeder zu Gute. Man kann also längere Aufnahmen planen. Das widerstrebt dem sparsamen Filmer, dessen Filmvorrat mit zwei Aufzügen verdreht ist. Man steht vor der Konsumfalle, ist verleitet, mehr Film samt Entwicklung zu kaufen. Agfa, Kodak, Bell & Howell, Univex, alle hatten einem vorgerechnet, daß 8-mm-Filmen nicht teurer wäre als fotografieren. War das nicht ein idiotischer Vergleich? Ideen und Ausführung Im Boden ist eine Gewindebüchse für ⅜-Zoll-Stativschraube eingenietet. Die quaderförmige geschlossene Gehäuseform leistet gute Auflage auf einem Stativ und erleichtert das Verstauen. Familienfreundlich ist der so genannte Aufsichtsucher, ein Winkelsucher für tiefen Kamerastandpunkt vor Kleinkindern und Haustieren. Das hat kein Smartphone. Werfen wir einen Seitenblick auf die ersten Doppel-8-Film-Kameras, die Ciné-Kodak Eight. Diese schlanken Geräte haben eine kombiniert genutzte Zahntrommel. Das Filmeinspannen geht leicht vor sich und man hat dabei das gute Gefühl, daß nichts schief gehen kann. Mir persönlich sind Lader und Kassetten nicht geheuer. Bei der mir vorliegenden C 8 macht gerade der Lader Probleme. Der Auslösebolzen der erwähnten Laufsperre springt nicht in Ruhelage zurück, weil sein Federchen gebrochen oder müde geworden ist. Ohne Beschädigung des Bakelit-Laders ist nicht an das Federchen heranzukommen! Ich kann ohne Röntgen-Strahlen-Aufnahme nicht wissen, ob der Bolzen aus zwei miteinander verschraubten oder verstemmten Teilen besteht. Man kann seine beiden Enden nicht ein Mal packen, um zu versuchen, sie auseinanderzuschrauben. In der Laderschale steht 34 und somit weiß ich, daß vor über 83 Jahren ohne Rücksicht auf Verluste ein nicht reparierbarer Lader konstruiert worden war. Das Federchen versagt den Dienst. Ausbohren und neu machen? Das wird teuer. Immerhin ist auch dieser Schwachpunkt erkannt. Mit der C 8 hat man die Möglichkeit, Rampen fast ohne Helligkeitänderung auszuführen. Wo Professionelle in der Nachbearbeitung mit Computer-Programmen hantieren oder teure Kameras einsetzen, schiebt Papi hier einfach den Tempoknopf hoch und die Sache ist im Kasten. Bauer hatte das später auch, bei der unscheinbaren 88 L, die einen Override von 16 B./s auf 64 mit Blendenkorrektur bietet. Der Zweigewichteregler kann beim Anhalten mit dem ihn antreibenden Hartpapierzahnrad auslaufen, ein Schlingfederfreilauf sorgt dafür. Das Werk hat 1.5 Zoll Außenbreite, 4.625 Zoll Höhe und die Länge von 4.25 Zoll. Die Stützen haben Ø 0.3125 Zoll. Die Platinen sind 2 Millimeter stark. Zoll- und metrische Maße nebeneinander sind typisch für die 1930er Jahre. Die Verbindung des Schärfestellrings mit dem Objektiv ist ein wenig abenteuerlich, ein geknickter Dorn greift mit Spiel in eine Nut des eigentlichen Gewinderinges. Überhaupt wirkt die Kamerafront beeindruckend. Dahinter ist jedoch nicht viel vorhanden. Ließe man das immense Skalenschild weg, sähe die C 8 enttäuschend nüchtern aus. Vermutlich noch nirgends beschrieben Neben dem Lader kennzeichnet die C 8 eine relativ große Zugfeder. Das vorliegende Exemplar macht 928 Schaltungen, die Laufzeit von 58 Sekunden. Das hat sonst kaum* eine 8er, schon gar nicht eine so frühe. Bei anderen Kameras kann man die Feder im Lauf nachspannen. Hier wurde ein größeres Gewicht in Kauf genommen, etwas ausgeglichen mit einem leichteren Blechgehäuse, um Mami und Papi das in die Hand zu geben, was heute mit dem iPhone verhundertfacht ist. Im Vergleich mit den meisten anderen Kameras, die nach 20 oder 25 Sekunden stillstehen, ist die C 8 ein Federmonster. Offenbar war allein die Vorstellung, eine Minute lang aufnehmen zu können, das viele Geld wert. Man konnte sagen: Ich bin faul, will nur wenig aufziehen müssen. Das Gewicht ist die Quittung darauf. Meine neueste Entdeckung bei der »Cassette« 8 betrifft die Zugfeder. Sie könnte sogar doppelt so lang sein, will heißen, eine ganze Spulenlänge durchziehen. Die Federbüchse hätte dann den Außendurchmesser wie hier mit blauen Linien angedeutet. Wieder aus unerklärlichem Grund ist sie aber kleiner. Ich schätze den Unterschied auf zwölf Windungen. Wurde Siemens & Halske diskret bestraft für Knausrigkeit? Wir werden es vielleicht nie wissen. Aber wir kennen die Laufzeit von irgendwo her. Genau, die Agfa-Movex Reflex von 1962-63 zieht volle Spulenlänge durch und hat ebenfalls eine Sperre, die beim ersten Lauf wirkt. Die C 8 wäre also fast 30 Jahre vorausgegangen. Allerdings besitzt die Agfa-Movex Reflex eine Umlagerungsfeder, die deutlich dünner und damit leichter ist. Dafür wiegt das Druckgußgehäuse mehr. Die C 8 hat ein Werk aus vernickelten Messingplatinen und die meisten der Zahnräder aus Stahl. Einiges ist sorgfältig ausgeführt, vieles nicht, die selbe Differenzierung wie bei Eumig, Paillard, Beaulieu, Pathé, Ditmar, Nizo und den meisten anderen Herstellern. Richtig altmodisch ist die Belederung mit eingeprägten Zierlinien, da klingt noch das 19. Jahrhundert an, und es ist Leder. Das Zählwerk wird von zwei Nasen angetrieben, die mit dem Federhaus verbunden sind. Unvergleichlich ist, daß auf der Anzeigescheibe die beiden Filmhälften sowie 15 Meter aufgetragen sind mit rot eingerahmten Enden [7,5] und [0-15]. Das ist übersichtlich: Die Verriegelung des »Cassetten«raums wird mit einer kräftigen Feder gesichert, der Schiebeknopf ist versenkt. Das ist seriös ausgebildet. Was gar nicht überzeugt, ist die Verbindung zwischen dem schweren Werk und dem dünnwandigen Gehäuse. Die Kamera steht unten auf einem Schraubenkopf und auf einem Niet. Vier kurze Schrauben halten das Werk in der Schale. Strebenbleche halten Schale und linke Gehäuseseite zusammen. Der Gehäuseboden ist verzogen, der gleiche Schaden, wie bei der Beaulieu R 8 auch schon gefunden. Angesichts dieser Dinge glaube ich beinahe, eine alte Tischuhr aus Illinois vor mir zu haben. Beim Montieren der Kamera richte ich das schwarz lackierte Druckgußteil, den Objektivträger, dem Schachtsucher gegenüber aus. Diesen kann man nur einsetzen und festschrauben, an eine Ausrichtung ist nicht zu denken. Wenn nun aber der Objektivträger mehr oder weniger gekippt steht, wird die an ihm befestigte Sperrklinke auch etwas tiefer in der Filmperforation stehen. Es läuft auf ein gegenseitiges Nachstellen von drei Komponenten hinaus, die eigentlich nichts miteinander zu tun haben. Wenn ich nämlich die Sperrklinke justiere, muß ich die Schulter am Greiferarm zurechtbiegen, bis deren Zusammenspiel wieder stimmt. Ein durchgreifender Service dieser Konstruktion ist teuer, weil man da einige Stunden Arbeit hineinstecken muß. ________________________________________ *Längere Laufzeiten bieten Nizo AK 1, Nizo-Heliomatic Trifo, Wollensak 43, Revere 8 Modell 99 mit Zusatzfederwerk. Das sieht so aus:

Das ist halt der Preis, wenn man in Italien wohnen möchte. Man kann nicht alles haben ...
