Also, Durchmesser als erste Zahl, 1. Brennweite für die Position des Lichtbogens zweite Zahl, dritte Zahl die 2 Brennweite bis zum Brennpunkt. Welcher nun reinkommt. Der ganz kurze 485mm braucht unbedingt Objektive mit großer Eintrittslinse und ein großes Austrittsloch im LH. Aufgrund diese Voraussetzungen eher selten. Der mit 550mm Brenweite war wohl üblicher, dann brauchst due Abstandrahmen fürs ganz kurze Lampenhaus, hast aber mehr Licht. Die mit 600mm und 770mm etc. sind die mit der besten Lichtausbeute. Das kurze Lampenhaus hat auch dei klitzekleine Gemeinheit, das das Fähnchen für den Strömungswächter des Mantelstromgebläses den Luftstrom nach Unten drückt und selbst der 1000er Kolben schnell oben schwarz wird. Daher Fähnchen weg oder viel kleiner schneiden, funktioniert auch und sorgt für klaren Kolben. Jens

jup, definitiv Kinoton. Du hasts ja schon beschrieben: Chaos. Die Abmessungen der Lampenhäuser sind übrigens gleich: 50 x 44 x 32 plus die 2cm für die Türen.

Das hier läuft bei mir als EL XXXX in den Listen, die ich mal von FTT bekommen habe, die Lackierung hier ist an den Türen noch das "FP20 Hammerschlag" und das Warnschild ist gleich wie auf den späteren Philips Lampenhäusern. Es gab ja einige Jahre Philips-Produkte die von Kinoton vertrieben wurden bevor Philips alles an Kinoton abgegeben hat. Erkennen kann man diese Zwischenkonstruktion an dem Einbaublock der von der Mechanik eher dem von Weinkopf/Hasso ähnelt. Als ich die FP30e bekommen habe, war da das Große "Universallampenhaus" dran, aber für 2 KW, das hatte den Radiallüfter schon hinten drin, eben so wie das Aiblinger Kino, die hatten eine der ersten FP30e sowie im City, die die erste kommerziell verkaufte E Maschine hatten. Die Umstellung dürfte dann Ende der 90er erfolgt sein, als man die größeren Spiegeldurchmesser aus den 70mm Lampenhäusern auch bei 35mm verbaut hat. (Alles in allem ist bei keiner Maschine außer bei den Sammelbestellungen aus den Plexen irgendwas baugleich, leichte Variationen gab es immer). Das fast Quadratische Lampenhaus war primär für die FP18 und 23 gedacht, kam aber bei beengten Platzverhältnissen gern zum Einsatz (ich habs aus dem Kopierwerk, da hing es an einer FP18 dran) HIer nochmal ein Bild des großen 7 kw Lampenhauses das auch ab 2 kw (HSC) genutzt wurde, Du hast die version bis 2 kw ohne den "Abstandshalter"

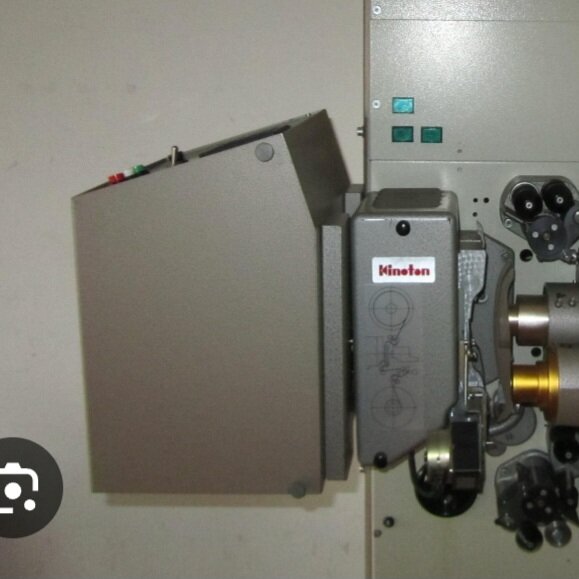

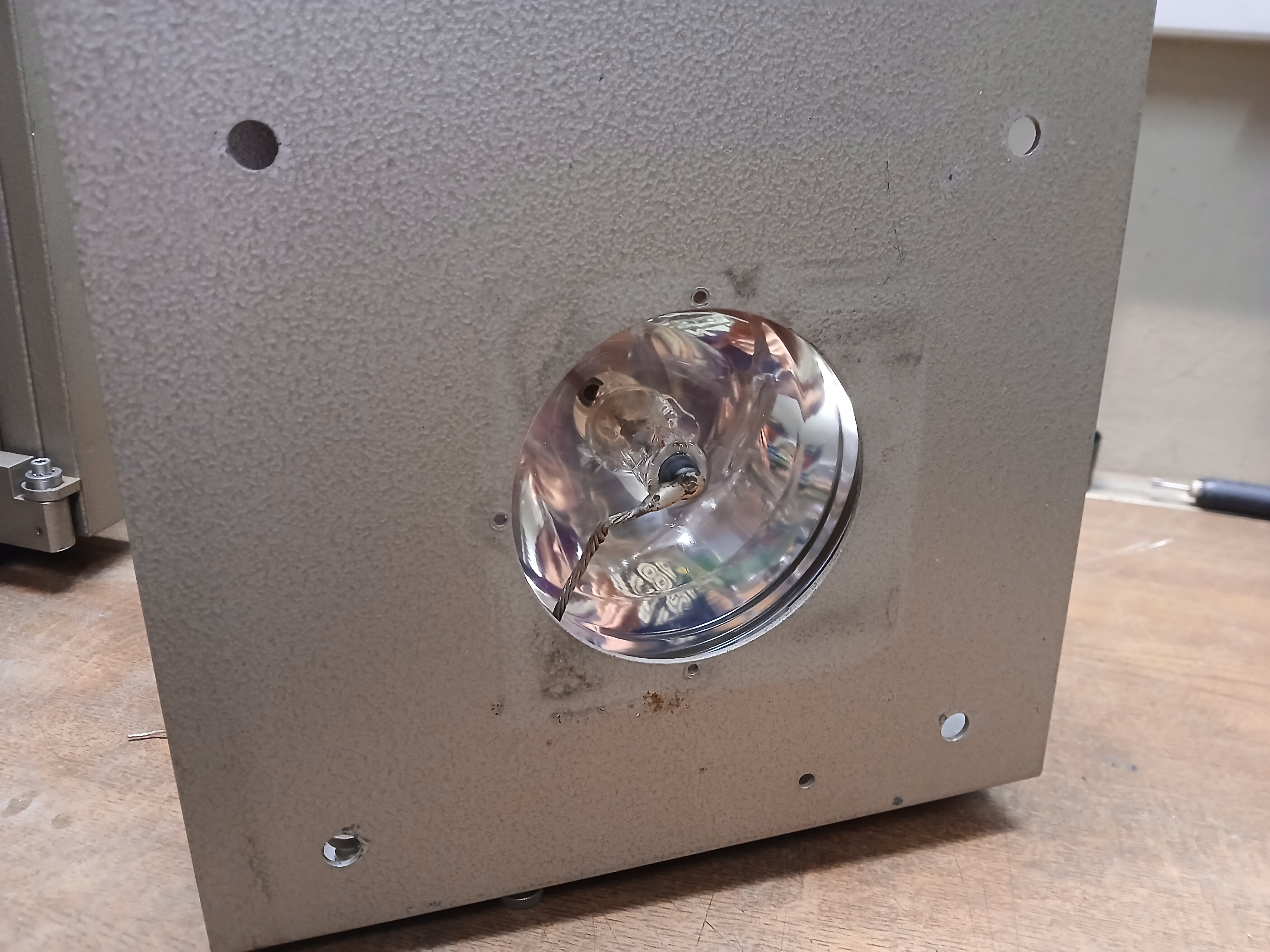

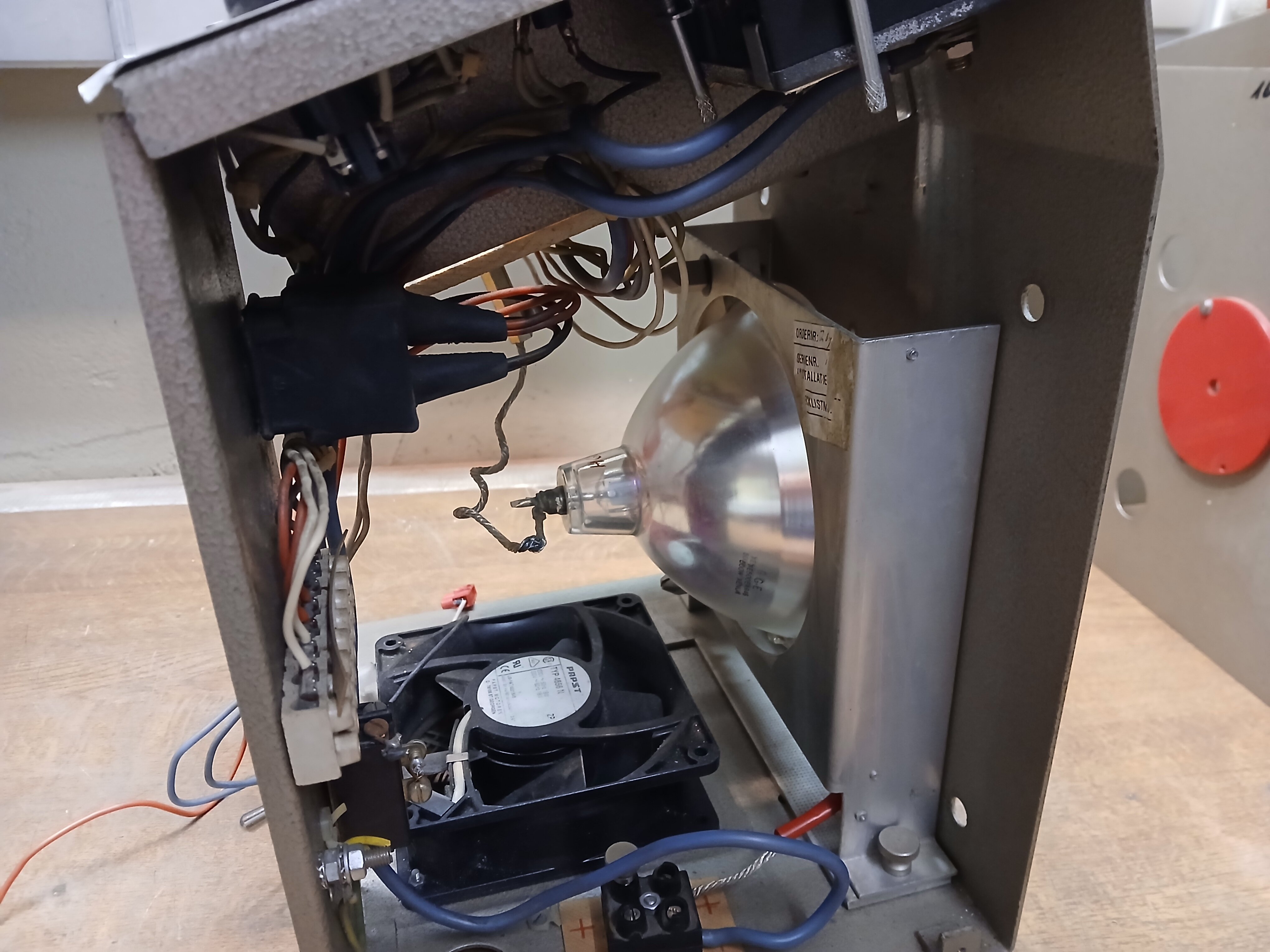

Leider sieht man die Lampenhäuser nicht im Kontext zur Maschine, das würde einiges erleichtern. Das erste LH ist das "normale" Standard Lampenhaus dass es bei jeder FP30 dazu gab. wurde auch als "Universallampenhaus 2kw" bezeichnet. Das mittlere Lampenhaus dürfte noch aus Philips-Zeiten stammen, das habe ich auch noch, da steht eine EL Nummer drauf (bei mir) und wurde Später einfach als "1000w Lampenhaus" bezeichnet. Die früheren Ausführungen hatten noch einen 10mm starken Zwischenrahmen um an die FP30 geschraubt zu werden, original waren die für die 20er. im Beitrag von Filmfool ist genau dieses Lampenhaus gezeigt. Das "KIN 104" ist dieses hier: das letzte Lampenhaus ist dann das "neue" Universallampenhaus bis 4(7)kw dass dementsprechend der Bestellung bezeichnet wurde "2,4,7kw Universallampenhaus" irgendwo in den Untiefen meiner Buchhaltung ist noch eine Zeichnung mit den verschiedenen Lampenhäusern und passenden Spiegeln. Hatte die nur schon 15 Jahre nicht mehr in den Händen. Vielleicht sollte ich die mal scannen.

Roxy gabs nicht mehr mit der B11/ B 14 Reihung. Mir bekannt ist das aus dem TN 10 entwickelte BT 11 der B11. Und solche mit in Projektorfarbe lackiertem Klangfilm Europa TG. Roxy l'uft gut, solange beide Reibradrollen identische Durchmesser aufweisen und rund laufen. Ist auch nur ein kleiner Unterschied oder eine kleine Unwucht bremst sich das gegenseitig aus. Auch hat Polyplast Film nicht genug Haftreibung um die grosse Trommel und Schwungmassen auf Touren zu bringen. Gab es zwar auch noch in Hammerschlaglack, aber eher zu B5A und B8A als Resteverwertung bei preisbewussten Kunden. BT 11 ist eigentlich ganz gut. und nach Austausch der Spaltoptik und Einbau einer Positionier Photodiode auch bilingualtauglich.. Einzig die Gummiandruckrolle ist heute ja stark gealtert, seit 1957. Braucht es rotes Licht? Nein. Denn Filme mit Cyanspur haben eigentlich immer digitale Tonspuren. Und alle Filme mit silberhaltiger Tonspur laufen einwandfrei ohne Rotlicht. Mit der Original Tonkerze (Glasbirne - ist aus Glas, nicht aus Ton) ergibt sich auch die beste und gleichm'ssigste Spaltausleuchtung mit einem Spaltobjektiv. Das gelingt mit LED nicht.

Funktional nicht schlecht, so wie das aussieht https://www.ebay.de/itm/237098932301?_skw=filmprojektor+kino&itmmeta=01M3XTWT675T6ECET5EY61P70G&hash=item373432984d:g:kn4AAeSw5AlqvQeI&itmprp=enc%3AAQALAAAA0GfYFPkwiKCW4ZNSs2u11xDFSqapjleLApSYMDLZQUNnou5dziLsvEor3YcegwIdzPfzOlzG2fQCekvK45BfNBZfDsR2LcY0NI8KU5XuNpkT8%2FcTMbl1Lj2wc1LgcBIZ6bymHaW2F5nO4uY1xh8i0fhbR2C9we7ZUgAmKmAgHlE4w6WHwkXIrbd3DPPVVhPrhlNeEvUuEz3hyJONXkh7ftDThOz0OypUUBkV88rwW%2BcCGIw0i4XSa8Yr1TMcic2X87exa0wvSm%2Fo%2FKsHAuG4ON8%3D|tkp%3ABk9SR7Cj87qfaA

Ich grabe diesen Uralt-Thread mal wieder aus. Ziel ist die Identifikation von Kinoton-Spiegeln aufgrund ihrer Abmessungen. Ich habe hier eine FP30, 3 Lampenhäuser und einige Weule-Spiegel, wie sie in den FP30s verbaut waren. Lampenhäuser: 1,6/2kW LH mit den "dicken" Deckeln (ca. 1 cm), zwei Lüfter oben (hinten Zuluftt, vorne Abluft), kein Typenschild 1,6/2kW LH mit den dünnen, neueren Deckeln, die nach innen auftragen. Lüfter wie beim Erstgenannten,. LH ist ein paar cm länger als das Erstgenannte, , kein Typenschild großes LH 2kW, Typenschild "Kinoton LH 2000W", die moderne Variante, mit dickem Abluftstutzen und großem Lüfter, viel länger und breiter als die Vorgenannten Martin listete folgende Daten (ich habe sie mal der Übersichtlichkeit halber Stichpunktartig aus dem Originalbeitrag zitiert): Die erste Zahl ist klar: Durchmesser der Spiegelvorderseite, das wäre hier bei meinem FP30-Weule-Spiegel 280 mm. In Frage kommen also 280 / 52 / 500, Entfernung 482 mm (35) (fürs KIN 104) und 280 / 55 / 825 Dritte Zahl vermutlich Brennweite, nicht ohne Weiteres ohne besondere Hilfsmittel (d.h. über Metermaß hinausgehend) zu bestimmen. Was ist die zweite Zahl? Innentiefe kann es nicht sein, das wären bei meinem 280er-Durchmesser-Spiegel nämlich ca. 100 mm, weitab von den obigen Werten. Auf den Spiegeln steht nichts, auf einigen steht mit Bleistift eine "-2". Auch interessant: wie heißen diese Lampenhäuser ohne Typenschild überhaupt richtig?

Nimm mal das Objektiv raus und filme mit der Handykamera im Makro-Modus und maximaler Zeitlupe den Greifer in Aktion — vorwärts und rückwärts. Eine gute Ausleuchtung erfordert Improvisation, erhöht aber deutlich die Bildqualität, gerade bei Zeitlupe. Ich finde diese Aufnahmen immer sehr aufschlussreich, meine DS8-Umbauten hätte ich ohne diesen Trick niemals hinbekommen.

Das tut mir sehr leid. Ich kann deinen Ärger absolut verstehen. Auch ich wäre da unheimlich sauer geworden, wenn mein Film so verstümmelt worden wäre 🤬So wie es aussieht, hat das Gerät dann offenbar schon seit Jahren dieses Wartungsproblem. Und allem Anschein nach, fühlt sich dafür niemand zuständig. Das einzige, was da u. U. hilft, ist m. E. ein Boykott des Wettbewerbs. Vielleicht tut sich ja dann endlich was und das Teil wird mal ordentlich durgecheckt. Denn Ignazio ist eigentlich voll des Lobes über dieses teure Stück Technik.
