Steuerung

MichaelB

By MichaelB

 Share

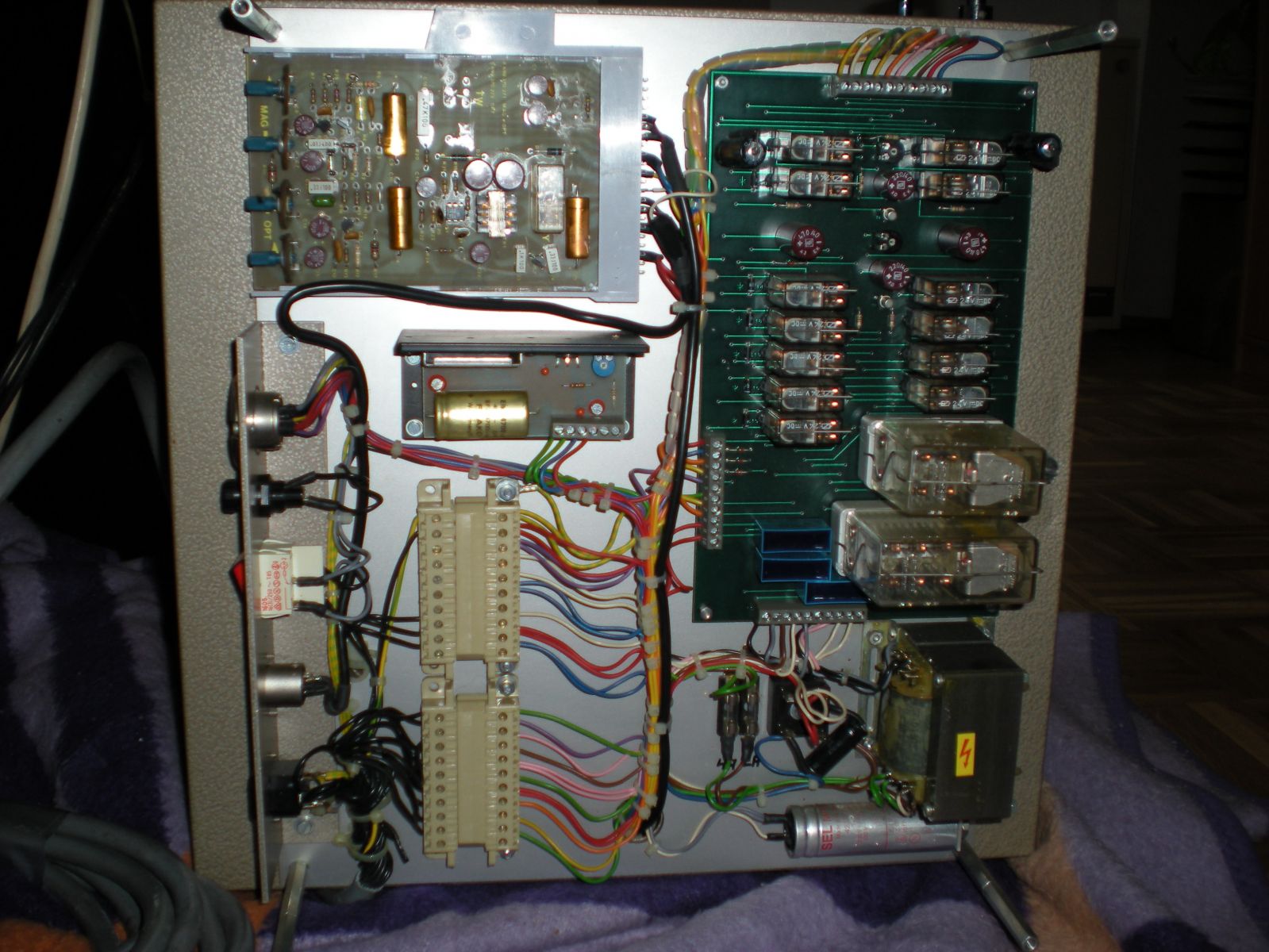

Oben links, TOnverstärker, mono

Darunter Tonlampe

Daneben Relaisgrab

From the album:

Kinoton FP23

· 14 images
  • 14 images
  • 0 comments
  • 18 image comments

Photo Information

  • Taken with NIKON COOLPIX S210
  • Focal Length 6.3 mm
  • Exposure Time 10/600
  • f Aperture f/3.1
  • ISO Speed 64
View all photo EXIF information
 Share

Recommended Comments

Fabian

Fabian

Posted

Wohin gehen eigentlich die vielen schwarzen Kabel beim Steckverbinder unten links? Hängt da eine Fernsteuerung dran?

MichaelB

MichaelB

Posted

Zu einem Abgeschnittenen Ende. Da war vermutlich ein Bedientablett dran. Die Klemmen sind dafür gedacht.

Fabian

Fabian

Posted

AH ok. Das Bild ist im allgemeinen sehr hilfreich. Meine ist leider stark verbastelt und hat durch den schnellen Abbau bedingt jede Menge durchtrennter Kabel. Davon abgesehen merkt man aber, dass sie nahezu identisch ist. Die Farben den Kabelbäume sind exakt genauso ausgeführt.

Jetzt hoffe ich mal, dass es mir in den nächsten Tagen gelingt, das Gerät einigermaßen zu rekonstruieren. Noch habe ich aber die genaue Funktionalität der Relaisplatine nicht verstanden.
