Vielen Dank Thomas, im hinteren Spulenarm waren nur ein paar einzelne Riemenstücke. Zusammengesetzt vielleicht 3 cm. Werde den vorderen sicherheitshalber auch mal auseinander bauen, und kontrollieren. Weisst du vielleicht noch, wo du deine Spulenriemen bestellt hast? Gruss Thomas

Vielen Dank Martin. Dann habe ich dummerweise einen falschen Riemen bestellt. Die Spulenriemen in der Bucht sahen alle sehr lang aus. Habe den eindeutig richtigen Riemen leider nur bei Wittner gefunden (knapp 20€ + Versand). Allerdings ist der wohl nur für die Rückspulung bzw. Rückwärtsprojektion zuständig. Der ganz lange Friktionsriemen scheint für die Aufwickelspule zuständig zu sein. Der ist aber so weit ich das beurteilen kann, völlig in Ordnung. Sitzt stramm, und sieht sogar fast neu aus. Ansonsten gefällt mir der Projektor sehr gut. Alles aus Metall, sehr robust. Film wird manuell eingelegt. Kann jederzeit unkompliziert entnommen werden - fantastisch. Leider gestaltet sich die Projektion zur Zeit etwas aufwendig, da ich den hinteren Spulenarm (Aufwickelspule) von Hand drehen muss :cry: Muss ich wohl mal die komplette hintere Spulenarm Konstruktion auseinander bauen, und gucken, ob ich da irgendwie weiterkomme. gruss Thomas

Habe den Rot markierten Riemen über Nacht ins Eisfach gepackt, scheint sich etwas zusammen gezogen zu haben. Bei Rückspulfunktion am Zentralschalter dreht er sich, hat aber wohl etwas wenig Spannung für große Spulen. Habe jetzt auf Verdacht einen Motorriemen bestellt, da mir hier leider niemand einen Tipp geben konnte. Die Aufwickelspule dreht trotzdem nicht! Habe das Gefühl, dass der Friktionsriemen hierfür verantwortlich ist. Der ist aber OK (sitzt stramm und sieht ziemlich neu aus). Im ganzen finde ich hier nur 3 Riemen: - einmal den Rot markierten - einen bei der Flügelblende (18/24 Bilder Umschaltung) - und den Friktionsriemen Werde die nächsten Tage mal den kompletten hinteren Spulenarm auseinander bauen. Vielleicht ist hier ja noch ein versteckter Riemen drin?

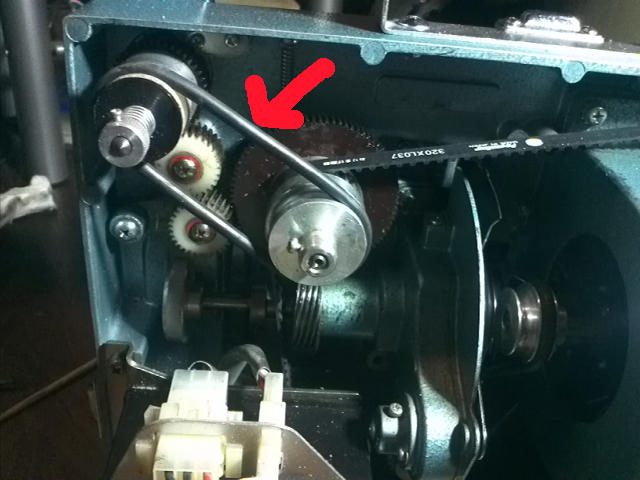

Habe mal das komplette schwarze Zahnrad mit allen darauf sitzenden Teilen ausgebaut, und festgestellt, dass die Federungshalterung völlig locker darunter war. Also alles wieder zusammengebaut. Jetzt funktioniert es scheinbar richtig. Bei Vorwärtsprojekton dreht der vordere Spulenarm nicht mehr mit. Leider dreht sich bei Vorwärtsprojektion der hintere Spulenarm immer noch nicht! Allerdings scheint dieser Riemen (roter Pfeil) etwas locker zu sitzen. Kann mir vielleicht jemand sagen, ob dies der Motorriemen ist? Spulenriemen, die ich im Internet gefunden habe, sind ziemlich lang (sind wohl eher die Friktionsriemen?) - kann ja nicht sein. Würde nur gerne wissen, wie dieser Riemen heisst, damit ich Ihn nachbestellen kann. Wäre sehr erfreut, wenn mir in dieser Hinsicht jemand weiterhelfen könnte.

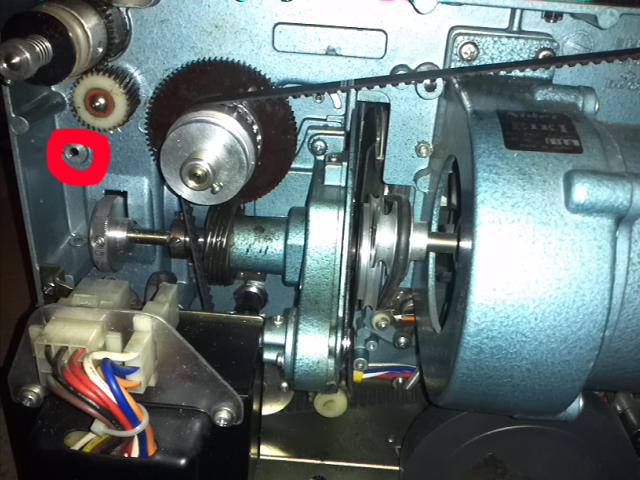

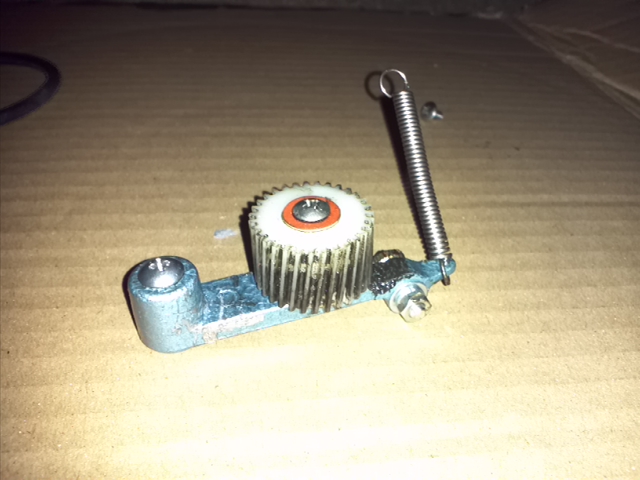

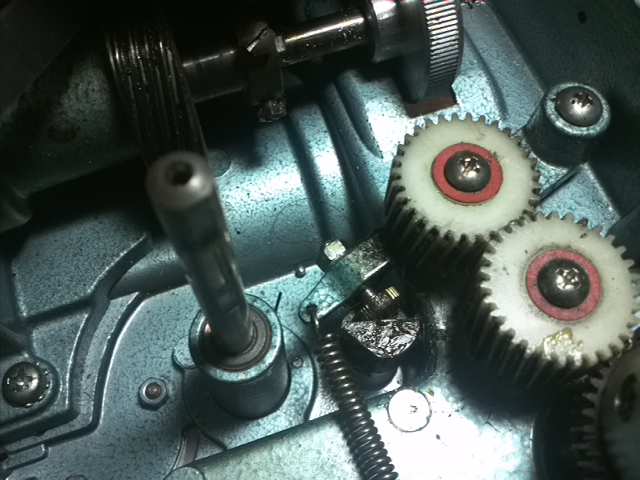

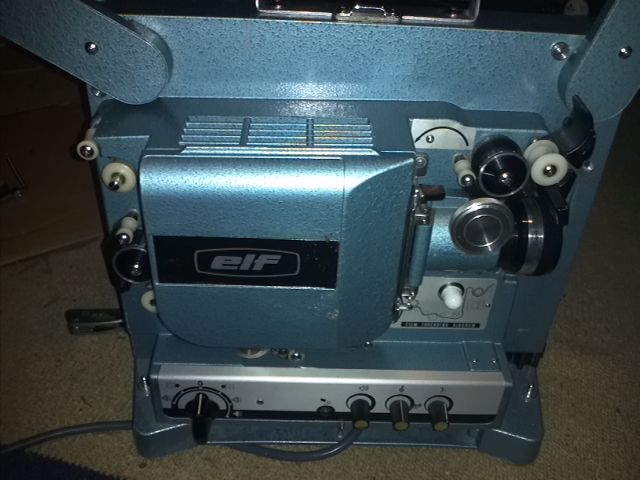

Hallo, Vielleicht kann mir jemand bei meinem Eiki rm helfen? Der hintere Spulenarm dreht sich bei Vorwärtsprojektion nicht. Alle Riemen sind eigentlich in Ordnung, drehen sich auch, und sind einigermaßen stramm. Greifer funktionieren auch. Dummerweise habe ich ein Zahnrad ausgebaut (roter Kreis). Scheint aber wohl nur für Rückwärtsprojektion/Rückspulung benötigt zu werden? Wenn ich es wieder einbaue, liegen beide weissen Zahnräder aneinander, und dann dreht sich der vordere Spulenarm je nach Zentralschalterstellung vor und zurück! Bei vorwärtsprojektion darf er sich aber gar nicht drehen. Liegt die Zugfeder evt. in einer Halterung unter dem schwarzen Zahnrad? Sonst scheint Sie nur lose unter dem schwarzen Zahnrad zu liegen. Das würde aber bedeuten, dass die Feder unter dem schwarzen Zahnrad schleift. Leider kann ich darunter nichts erkennen. Leider scheint die Kiste wohl elektronisch gesteuert zu werden, da man ohne Strom keinerlei mechanische Bewegungen bei Betätigung des Zentralschalters (Vorwärts/Rückwärtsprojektion) sieht!?

Ok, vielen Dank. Damit ist meine Frage ja beantwortet.

Wenn die Nägel magnetisch wären, würden Sie daran haften! Magnete haften an den Filmdosen. Ich dachte eigentlich, dass man Magnettonfilme nicht in der Nähe von Magneten (Lautsprecher u.ä.) aufbewahren sollte. Allerdings sind meine gesamten Filmdosen Magnetisch (scheint wohl normal zu sein)!? Daher meine Frage, ob es nicht schädlich für die Tonspur sein kann?

hallo, ich habe festgestellt, dass alle meine Metall Filmdosen magnetisch sind! Ist es ein Problem Magnetton Filme hier drin zu lagern? Die Filmspulen sind alle nicht magnetisch. Selbst die Original Elmo Filmdosen für 360m Spulen (Super8) sind magnetisch. Kann doch nicht sein, dass man hier drin nur Lichttonfilme lagern kann, oder sehe ich das falsch?

Hallo Thomas, vielen Dank für deine detailierte Ausführung. Bin genau nach deinen Anweisungen vorgegangen - und Wahnsinn - es funktioniert! Du bist ein Genie, und wahrer Elmo Kenner. Dank deiner Hilfe habe ich jetzt eine tolle Vorführmaschine. Dem perfekten Kinoabend steht jetzt nichts mehr im Wege. Vielen vielen Dank und beste Grüsse Thomas

Wow, habs nicht mehr ausgehalten, und eine 120m Spule eingelegt. Wahnsinn - nach minimaler Justierung der Greiferschraube lief der wie eine 1 durch den Projektor. Super Sound, sehr guter Bildstand, klare Bildschärfe von links nach rechts. Leider immer noch das Problem mit der Bildstrichverstellung! Fiel hier aber nicht so auf, da Balkenfilm. Sonst war alles Perfekt. Fast wie im Kino. Vielen vielen Dank an alle, die mir mit Ihrem Wissen und Ideenreichtum weitergeholfen haben. Vorher hatte ich leider noch keinerlei Ahnung vom internen Aufbau einer Projektionsmaschine. War irgendwie immer nur Konsument - hier konnte ich mich schonmal zum Filmvorführer Praktikanten weiterbilden. Jetzt habe ich einen beinahe perfekten Projektor. Falls ich das mit dem Bildstand nicht mehr hinbekomme, baue ich mir zur Not eine Halterung mit einer verstellbaren Pappe, die etwas vom unteren Bild abdeckt. viele liebe Grüsse Thomas

Hallo, ich glaube es ist geschafft! Projektor läuft wieder. Film lief beinahe problemlos durch den Projektor;-) Sind noch ein paar Feineinstellungen. Die Schlaufe sah auch ziemlich gut aus (vorher schleifte der Film an der grünen Einfädelautomatik). Mich wunderte eigentlich die kurze Schraubenaufnahme (Mutter) an der Gegenseite der Greiferöse. Der Greiferabstand zur Schwungscheibe betrug nur wenige Millimeter. Die Schraube an der Gegenseite, wo die Mutter raufkommt, löste sich bei der Projektion immer wieder. Konntern konnte ich die Mutter nicht, das kein Platz für eine zweite Schraube vorhanden war. Leider hatte ich kein Elmo Referenzmodell zur Hand. Bei Wittner habe ich mir den Greifer noch mal in Großaufnahme angeguckt, und auf mich einwirken lassen. Mit Lesebrille, Lupe und Lampe bewaffnet, habe ich mir das Ganze dann noch mal zu Müte geführt. Da bei mir die Unterlegscheibe ziemlich frei (ca. 3mm) Spiel hatte, was in meinen Augen entweder eine Fehlkonstruktion? (konnte ich mir eigentlich nicht vorstellen) sein könnte, dachte ich es könnte nur ein Problem mit einen viel zu locker aufgesetzten Greifer sein. Und was soll ich sagen, hier war wohl das Hauptproblem. Habe minutenlang versucht, die Öse vom Greifer direkt an die Unterlegscheibe zu legen, und es dann auch geschafft. Jetzt habe ich bei z.B. zu locker sitzender Schraube, die Möglichkeit, eine zweite Mutter aufzuschrauben, um die erste zu kontern (weiss ja leider nicht, wie es im Original aussieht). Leider habe ich in der ganzen Schraubhektik kein Bild davon gemacht (wäre für andere vielleicht interessant gewesen?). Aber wie es so ist, kommen nach Lösung eines Problems wieder neue! Jetzt habe ich den Drehknopf für die Bildstrichverstellung bereits ganz nach Rechts gestellt, aber immer noch etwas vom oberen Projektonsbild unten! Habe leider nur 2 Testfilme. Meine anderen Kopien wollte ich nicht zu Testzwecken entfremden! Den ersten s/w Stummfilm (Tarantula) habe ich bereits durch meine zahlreichen Versuche geschrottet. Der zweite ist ein 33m Tonfilm (der ist mir sowieso egal). Hat vielleicht jemand eine Idee, wie ich den Bildstrichverstellerknopf ca. auf Mittenstellung gedreht bekomme (dann müsste ich ja genug Spiel für alle Filme haben?). Die Filmbahn zu verstellen, ist in Verbindung mit der Greifereinstellung leider immer eine Stundenlange Feinjustierung. Weiss auch nicht, ob dies der richtige Weg ist. Vielleicht geht es ja auch anders? Ich hoffe, dass ich mich einigermaßen verständlich ausgedrückt habe. p.s was mich an meinen Elmo wundert ist, dass ich keine Möglichkeit habe, mit verstellbaren Schrauben die Füsse in der Höhe zu verstellen (um z.B. einen schiefen Untergrund auszugleichen)? Bisher hatten das alle meine Projektoren. Ich denke, ich habe wahrscheinlich das allererste Modell gekauft. Werde die Füsse irgendwann demnächts beim Kollegen in der Werkstatt mit einen Gewindeschneider bearbeiten, und mit passenden Schrauben versehen, und etwas modifizieren;-)

Hallo Thomas, habe für das Gerät knapp 60€ bezahlt. Eigentlich dachte ich, dass man vielleicht nur die Riemen und neue Lampe, wechseln müsste. Das hier Probleme mit der kompletten Greifer Mechanik auf mich zukommen, wußte ich leider nicht. Der Riemen war butterweich, und löste sich schon auf. Hätte ich vorher gewusst, wie Schrott die Kiste ist, hätte ich lieber mehr Geld für eine vernünftige (funktionsfähige) Maschine bezahlt. Leider werden die Geräte momentan für Höchstpreise (angeblich funktionsfähig), bei diversen Auktionen, Kleinanzeigen angeboten. Vorsichtig sollte man auf jeden Fall immer bei Aussagen wie "Kellerfund", oder "habe leider keine Ahnung davon" sein. Komischer Weise werden auch viele Geräte als Top, funktionsfähig und dergleichen angeboten. Nach detailierter Rückfrage per Mail, ob Spulenarme ect. sich drehen, Lampe leuchtet, erhält man dann (wenn überhaupt) eine Antwort, dass so etwas noch nicht getestet wurde;-) gruss Thomas

Hallo Thomas, ich glaube auch nicht, dass das normal ist! Danke für den Tipp. Werde wohl nicht drum rum kommen, dass gesamte Laufwerk mal auszubauen. Was mich noch wundert ist, dass der Film oben am grünen Schlaufenformer streift. Aber das ist wohl die Folge der Greifereinstellung? Hab hinter dem Filmkanal erst mal den Dreck von 100 Jahren rausgeholt (war bestimmt ein Fingerhut voll). Die Objektiv Andruckplatte war auf der Rückseite mit schwarzen Teer o.A. behaftet - ging ziemlich schwer ab. Vermutlich habe ich eine der berüchtigten Dauerbetrieb Maschinen erwischt!? Viele Grüsse

Hab jetzt den kompetten Filmkanal so weit wie möglich nach oben geschoben (muss wohl alles noch millimeterweise mit Andruckplatte ausgerichtet werden). Jedenfalls ist das Knacken jetzt schon mal verschwunden.

Ich denke, das der Greifer beim Ausfahren kurz oben am Blech im Filmkanal klemmt. Ich müsste versuchen, den Greifer etwas weiter nach unten zu stellen.

Hallo Thomas, vielen Dank für deine Hilfreichen Anweisungen. Ich glaube ich habe den Fehler gefunden. Hab jetzt ziemlich viel auseinander gebaut. Bei zurückgeklappten Objektiv, fiel mir beim Drehen mit dem Schwarzen Knopf vorne auf, dass die Flügelblende an einer Stelle wohl eine leichte Unwucht hat. Wenn ich mit dem Schwarzen Knopf an der Stelle vor und zurück drehe kommt immer ein leichtes Knacken. Grüsse Thomas

Hab jetzt mal die Greifermutter ganz langsam während der Projektion verstellt. Kurzzeitig bekomme ich damit ein fast flimmerfreies Bild. Werde jetzt erstmal damit experimentieren.

Sorry - alles wieder zurück. Habe vergessen die Schwungscheibe einzusetzen - jetzt hört sich der Ton eigentlich wieder ganz gut an. Sehe bald vor lauter Bäumen den Wald nicht mehr. Die Schraube für den Greifer habe ich gefunden (ist eine Mutter) - brachte aber auch noch nicht den gewünschten Effekt;-(

So ich habe auf anraten von Thomas007 jetzt nochmal einen Tonfilm mit weggeklappten Ojektiv laufen lassen. Der Ton leiert und läuft nicht rund. Ein Test vor ein paar Tagen mit einem Tonfilm lief eigentlich bis auf das Flattern ohne Jaulen. Vielleicht liegt das Problem jetzt völlig woanders? Grüsse Thomas

Komisch eben ging die Lampe wieder an. Es scheint eindeutig wohl daran zu liegen, dass der Greifer von vorne gesehen etwas nach rechts gestellt werden muss. Er liegt extem am linken Rand. Leider weiss ich immer noch nicht, wo die Schrauben sind. Dachte erst ich verbiege den Greifer vorsichtig etwas nach Rechts - habs dann aber lieber gelassen.

Durch eure Hilfe bin ich jetzt schon etwas weiter - Vielen Dank an alle! Ich habe die Filmführung vom Objektiv völlig gelockert, und die gesamte Andruckplatte nach links geschoben. Jetzt wackelt der Filmkanal nicht mehr so komische auf und ab. Leider hat soeben meine Lampe den Geist aufgegeben, so das ich es nicht mehr testen kann. Habe erst heute morgen 2 neue Lampen besteltt, also dauert es wohl ein paar Tage, bis ich das Ergebnis sehen kann. Ich berichte Euch auf jeden Fall vom Ergebnis, wenn ich wieder Licht habe. Grüsse Thomas

Kann es evt. sein, dass der Greifer viel zu weit links im Führungskanal ist, und er eher mittig stehen muss?

Hallo, neben dem Greifer sehe ich von vorne gesehen 2 Schrauben (rot markierte Striche) - kann man hier evt. eine Justierung vornehmen, oder verstell ich damit alles mögliche? gruss Thomas

Hallo Thomas, gute Idee, hab es jetzt ohne Film ausprobiert. Problem besteht weiterhin. Also knallt der Greifer wohl irgendwo gegen. Vor ein paar Tagen habe ich einen Tonfilm getestet. Super Sound - alles klar und deutlich - leider hatte er auch so geflimmert. gruss Thomas

Hallo Ernst, ja den vorderen Hebel für Einzelbildbetrieb muss nach aussen gezogen werden (reagiert dann erst nach mehreren Umdrehungen) - für den Normalbetrieb (Vorwärtsprojektion) muss er wieder reingedrückt werden. grüsse Thomas
