Zug Aufwickelspule Noris Projektoren

[Roland_NRW]

Moin an alle...



Ich habe zwei Noris Record 100 und verstehe irgendwie nicht, wie man die Spannung der Aufwickelrolle beeinflussen kann, also mit wieviel Kraft aufgewickelt wird. Vermutlich ist das bei allen Projektoren dieser Art, Dual Version, Slow Motion und was es noch alles in Varianten in dieser Zeit Ende der 60er, Anfang der 70er gab, ähnlich?

Ich habe die Konstruktion am Aufwickeldorn mehrfach auseinandergenommen und auch gereinigt, aber mal ist das zu kräftig und mal dreht sich die Aufwickelspule praktisch gar nicht mit und der Film hängt unten durch (wenn man sich das ohne dieser Plastikführung anschaut, die unten am Noris auf den beiden Nachlaufrollen aufgeschraubt ist). Im Rücklauf hat man u.U. das Problem, dass die Aufwickelspule dann wieder viel zu viel Film abgibt, was die Nehmerseite dann gar nicht mehr schafft.

Das müsste man doch irgendwie reproduzierbar einstellen können? Sehe als mögliche "Stellschrauben" nur die beiden Scheiben, die sich auf jeder Seite mit solchen Füßchen am Gehäuse abstützen und die Position der Metallschnecke in der Plastikrolle. Aber ich vestehe es nicht wirklich.



Hat da jemand einen Tipp für mich? Oder evtl. sogar einen Hinweis für Serviceunterlagen dieser Projektoren? 🙂



Vielen Dank, und viele Grüße,



Roland

[Friedemann Wachsmuth]

Da ist ein Kügelchen drin,  das sich frei bewegen können muss. So ganz hab ich die Konstruktion auch nie verstanden.
Wenn es nicht (oder zu sehr) kuppelt muss man ab und zu mal dagegenklopfen. 🙂

[Roland_NRW]

Herzlichen Dank für die schnelle Antwort! Aber komisch, bei beiden meiner Record 100 ist kein Kügelchen drin... ich versuche mich mal an einer Skizze, im Moment läuft das einigermaßen, so dass ich gerade Hemmungen habe, es wieder auseinanderzunehmen...



Beim Record ist am Aluchassis eine hohle Metallachse. Auf dieser sind, vom Chassis nach hinten: ein Metallring mit federnden Füßchen, die federn auch, darauf eine normale Unterlegscheibe. Auf diesem sitzt die Plastikrolle, in einer Nut liegt die Feder, die von der Antriebsachse kommt. In dieser Plastikrolle ist ein Metallzylinder, der mit einer Nase in einer spiralförmigen Nut in dieser Plastikrolle gleitet, das erlaubt, das dieses Plastikrolle nach hinten bis zum Sprengring und vorne bis zur Unterlegscheibe wandern kann. Dann ein Sprengring zum Halten. In der Hohlachse liegt dann der Metallstab, der vorne den Aufwickeldorn trägt und hinten eine Mitnehmerscheibe.



Was ich herausgefunden habe, ist, dass man im Rückwärtsgang durch Druck auf den Dorn die Mitnehmerscheibe ausreichend abheben kann, dann kann die Feder die Rolle Richtung Vorderseite wandern lassen, wenn man dann wieder loslässt und die Kopplung herstellt, scheint der Zug höher zu sein. Aber so ganz reproduzierbar wirkt das alles irgendwie nicht...



Bei der Feder und der Plastikrolle achte ich auf Fettfreiheit, sonst schlupft das natürlich und funktioniert nicht, der Metallzylinder in der Plastikrolle hat etwas dünneres Fett abbekommen...

[Friedemann Wachsmuth]

Oh ja, vielleicht war es auch die Feder und kein Kügelchen. Ist lange her dass ich das offen hatte. Schmiermittelfreiheit im Mechanismus ist aber richtig. Viel Erfolg!

[Roland_NRW]

Nachdem ich nun einige Versuche hinter mir habe - manchmal treibt einen die Funktion der Aufwickelspule in den Wahnsinn, aber evtl. liegt es auch mit an der langsamen Geschwindigkeit beim Nutzen des Projektors als Scanner, noch ein paar Bemerkungen als follow-up.

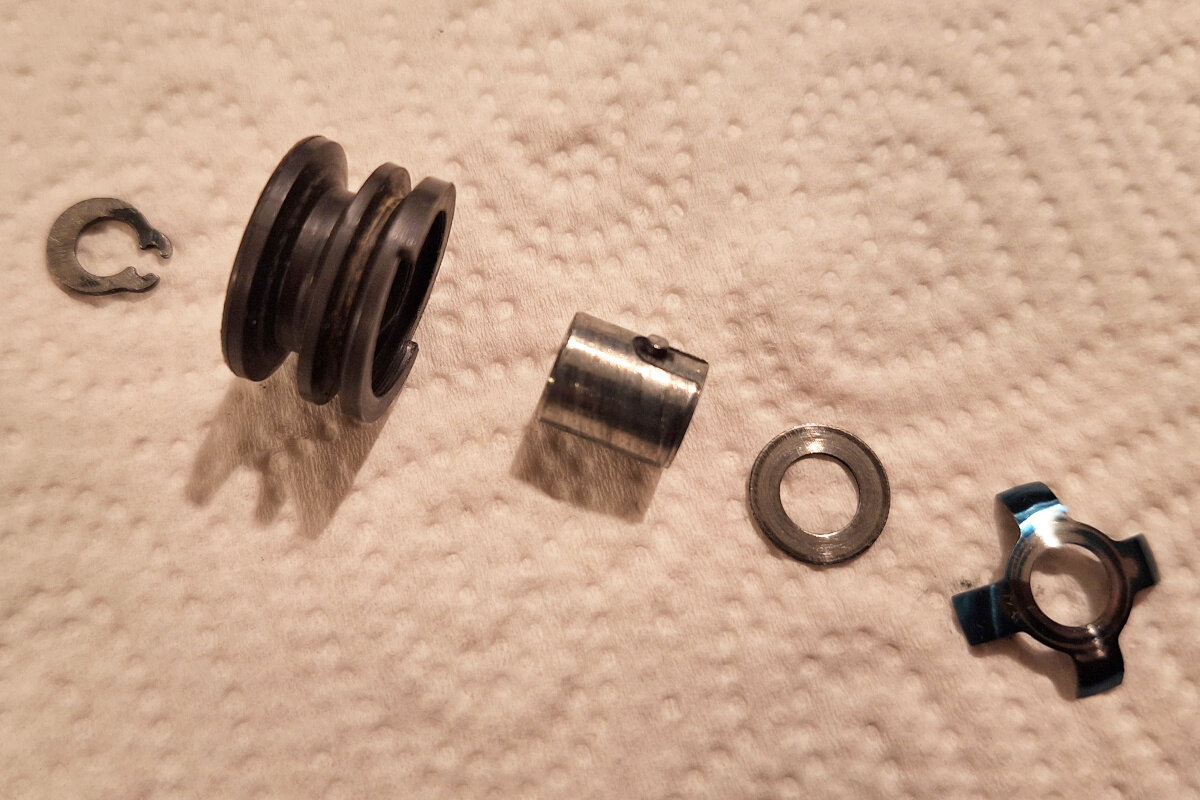

Aufbau ist wie auf Foto (die graue Kunststoffrolle ist im Foto verkehrtherum, die Rasten gehören nach hinten Richtung des Klemmrings). Die Achse mit dem passenden Gegenstück zu den Rasten der Welle ist nicht abgebildet.



Einzustellen gibts da nix. Das war meine Hoffnung, ich dachte, es muss irgendeine Möglichkeit geben. Ganz trocken (Achse, Aluzylinder und Kunststoffrolle) funktioniert bei mir nicht so gut. PTFE Trockenschmierung war erst super, aber nur von kurzer Dauer. Bis jetzt am besten ist anscheinend ein Tropfen Silikonöl jeweils auf der Achse und dann nochmal zwischen Kunststoffrolle und Aluzylinder.



Viele Grüße,



Roland
