D21 Unterkasten 6

filmuwe

Von filmuwe

 Teilen

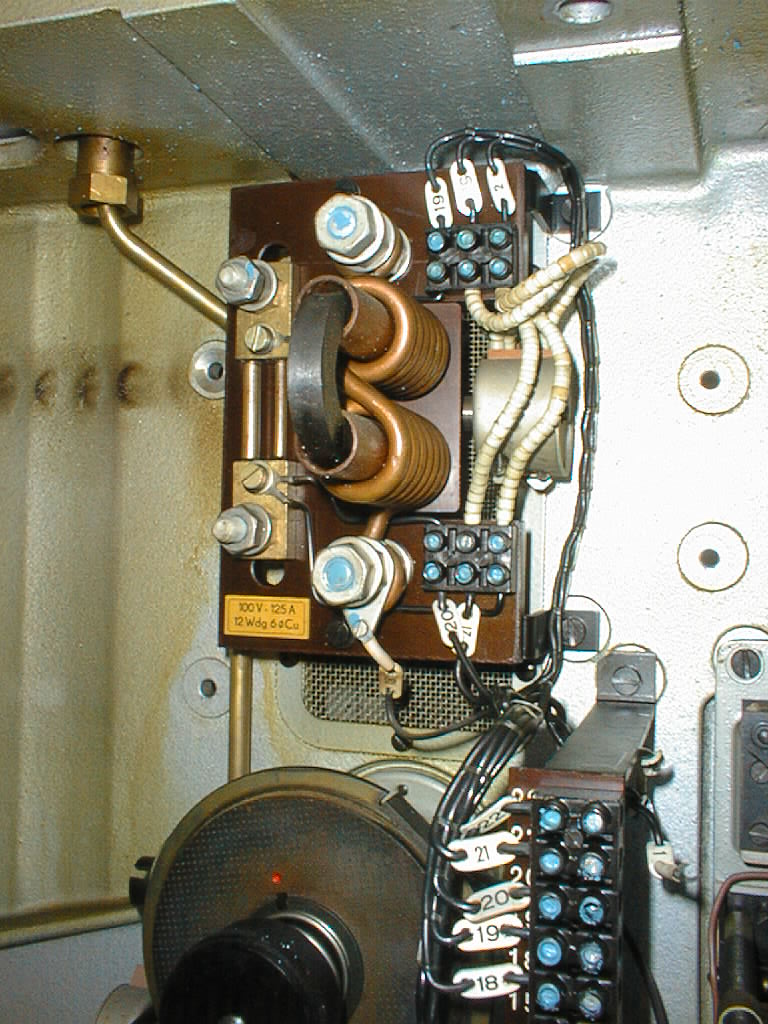

Lampenstrom-Anschlussplatte mit Magnetschalter und Shunt. Anschlüsse unten vom Kinogleichrichter über die Anschlussplatte im Sockel - recht minus, links plus. Strommessung dort über linken Shunt im Plus-Pfad, Spannungsmessung zwischen plu und minus an dieser Stelle. Anschlüsse oben zum Lampenhaus - plus über Shunt und minus über Spule des Magnetschalters für den Antriebsmotor Kohlenachschubgetriebe und Sperrung der elektromechanischen Zündung der Bogenlampe bei Stromfluss.
