Genau so sollte es richtig gemacht werden!!! Es gab bei ELMO nie Lehren zum einstellen der Filmführung oder des Greifers. Alles war immer nur so gut wie derjenige der es gemacht hat. Bei stark abgenutzten Teilen sollte immer genau das was beschrieben wurde ersetzt werden. Objektivhalter und Filmbühne entfernen. Filmbühne besagte Teile ersetzen wenn nötig und neu justieren. Immer das Laufwerk ausbauen und in einen Mechanikerschraubstock der in allen Richtungen gedreht werden kann einspannen. Die Flügelblende und die inneren Abdeckungen entfernen. Jetzt kommt man an den Greifer und kann in ersetzen und neu justieren. Natürlich vorher alte Schmiermittel entfernen. Neue Greifer habe ich übrigens noch.

Dabei ist doch noch No-Wham-ber. 🙉

"Last Christmas“ gibt es mit anderen Musikclips auch auf S8 (Neuauflage aus Spanien, in Deutschland kopiert).

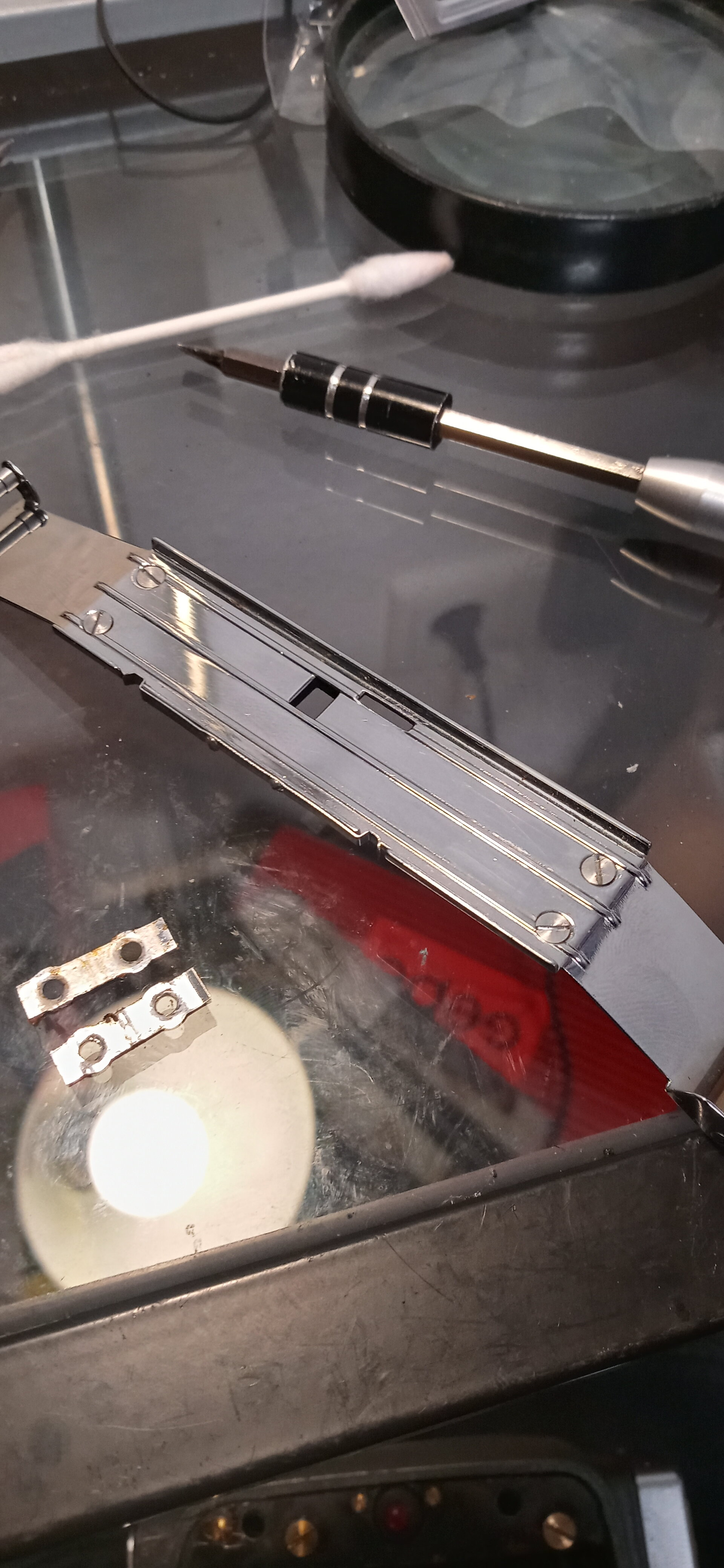

Anbei noch mal zwei Bilder. Das eine zeigt einen verschlissenen Greiferzahn. Man sieht deutlich die eingearbeitete Stelle wo der Film viele millionenmal transportiert wurde. Das andere zeigt die eingearbeiteten Schlitze die der Film über die Jahre nach vielen tausenden von Metern in die Führungen eingearbeitet hat. Damit kommt es dann dauerhaft zu problemen die sich nur mit einen Justage nicht mehr beseitigen lassen.

Hallo nochmal! Grundsätzlich muß für Arbeiten am Greifer und auch der Filmbahn das Greiferwerk immer aus der Maschine ausgebaut werden. Nur so kommt man an alle Einstellschrauben gut drann und kann die Lage der Greiferzähne beurteilen ohne sich den Hals zu verrenken. Ein sehr wichtiger Punkt bei dem Problem mit den Klebestellen sind auch die seitlichen Filmführungen an der Filmbahn. sowohl die feste als auch die bewegliche Seite. Der Film schneidet auf die Dauer richtige Schlitze in die halbrunden Führungen. Der eigentliche Film läuft in diesen eingefressenen Schlitzen noch lange recht gut. Wenn jedoch eine Folienklebestelle kommt die ja dicker ist als der Film, wird dieser nun aus den Schlitzen herausgezwungen was zum Verlust der Schlaufe führen kann. Das trifft aber nur bei sehr starkem Verschleiß zu. Diese Teile sollte man in Verbindung mit dem Greifer auch immer neu machen und neu justieren. Leider gibt es keinerlei neue Ersatzteile mehr für diese Geräte dessen Produktion bereits 1986/87 auslief. Ich versuche in so einem Fall immer einen Elmo ST1200 ( den kleinen Bruder des GS) günstig als Schlachtgerät zu bekommen um an die entsprechenden Ersatzteile zu kommen. Danach läuft das Ganze wieder viele Jahre.

Ich hab 100% gespart! (an allem, was ich nicht gekauft habe)

Hallo Leute, ich wollte mich mal zurückmelden zum Thema Greiferjustage beim Elmo GS-1200. Da ich mit meinem Projekt – einer stereoskopischen Projektion mit zwei synchron laufenden Elmo GS-1200 Projektoren – sehr unter Zeitdruck geraten war, und die Justage des Greifers meines zweiten Elmos nicht kurzfristig erfolgreich war, musste ich mir für eine Expanded Cinema Vorführung in Stuttgart einen weiteren GS-1200 leihen. Da nun allerdings ein Projektor in Frankfurt (Oder) stand, die geliehene Maschine aber in Berlin, und die Veranstaltung wie gesagt in Stuttgart stattfinden sollte, hatte ich keine Möglichkeit, beide Geräte zusammen im Vorfeld zu testen. Erst in Stuttgart kamen dann alle diese Gerätschaften zusammen. Beide Projektoren wurden dann mit 18 fps synchron angesteuert von @Renzo Dal Bo's Box, die über ein Y-Kabel mit beiden Maschinen gleichzeitig verbunden war. Die Show verlief wirklich vollkommen problemlos, beide Projektoren liefen absolut synchron zueinander und kein einziges Mal musste ich den Loop wieder herstellen. Der Film sah übrigens tip-top aus mit 3D-Brille auf einer kleinen Silberleinwand. Ein paar Impressionen von der Vorführung im Württembergischen Kunstverein Stuttgart könnt Ihr in den angehängten Fotos sehen... Das Projekt bestand aus zwei 12-minütigen Spulen, zusammengesetzt aus jeweils 324 einzelnen Trickblenden, ihr wisst schon, die kaleidoskopartigen Muster, die man in den 60–80ern im Fotoladen kaufen konnte, um damit den Sommerurlaub von der Weihnachtsfeier mit Oma zu trennen. Diese Trickblenden gab es damals in mannigfaltiger Ausfertigung von Hama, Kaiser, Rowi, Neckermann und vielen anderen Marken... In den letzten Jahren hatte ich hunderte dieser kurzen Streifen gesammelt und sortiert, um sie nun zu einem einzigen Film zusammen zu montieren - aber stereoskopisch - auf 2 Spulen, mit Polfiltern und nur rezipierbar mit Polfilter-Brille! Natürlich ist das nur ein Fake-3D-Effekt, denn es handelt sich ja nicht um räumliche Aufnahmen. Aber kleinere und größere Diskrepanzen im Timing, in der Farbgebung, in der Zusammenstellung ähnlicher Formen erzeugen dennoch einen plastischen Effekt! Für den Schnitt bedeutete das allerdings, dass es alle 40 Frames eine Klebestelle geben musste. Das ist natürlich nicht nur unglaublich viel Arbeit, sondern auch höchst riskant, weil jede Klebestelle zum Verlust des Loops, zu Filmriss oder gar Filmsalat führen kann. Deshalb habe ich Verlaufe des Projektes die verschiedensten Schnitttechniken ausprobiert und bin am Ende bei einer Kombination aus Nass- und Trockenklebestelle gelandet: Beide Verfahren haben nämlich für sich gewisse Nachteile, die – zumindest im ELMO GS-1200 – zu Problemen führen: Da mir die Hama Klebe-Etiketten zu groß waren, und die dazu passenden Klebepressen zu ungenau, habe ich es zunächst mit einer CIR Catozzo für Super-8 versucht. Die gibt es immer noch billig in der Metallvariante unter dem Namen 3M 708 de luxe bei eBay Italien. Aber es stellte sich heraus, dass dieses Gerät vollkommen untauglich ist! Wenn man sich die Klebestellen unter der Lupe ansieht, sieht man, wie ungenau alles gestanzt wird. Viel akkurater ist da der Bolex Tape Splicer, vom Prinzip her dasselbe System, aber um Längen präziser – ein riesiger Unterschied! Kann ich nur empfehlen! Leider können diese Klebestellen im Projektor aber leicht knicken, weshalb ich irgendwann zum Keilschnitt mit dem Hammann Filmspalter übergegangen bin. Der Vorteil ist, dass solche Nassklebestellen durch die keilförmige Überlappung nicht knicken. Stattdessen besteht allerdings das Risiko, dass so eine Nassklebestelle im Projektor wieder aufgeht, speziell wenn man unterschiedliche Filmmaterialien aus verschiedenen Dekaden zusammengeklebt hat. Die Lösung war dann tatsächlich die Kombination aus beiden Techniken: Erst der Keilschnitt mit Hammann, dann Filmzement (mit dem sehr guten Bolex Cement Film Splicer), dann Tape drüber mit dem Bolex Tape Splicer. Zum Schluss hab ich auch noch mit einem kleinen Plastikroller – im Original zur Würker-Klebepresse gehörig – jede Klebestelle glattgerubbelt. Trotz all dieser Bemühungen flippt mein zweiter Elmo immer noch aus, wenn auch nur eine Klebestelle in seine Nähe kommt... Deshalb zurück zur Greiferjustage: Ich hatte zwischenzeitlich Besuch von @Martin Rowek, wir haben herausgefunden, dass wir nur wenige hundert Meter voneinander entfernt sind. Martin hatte noch einen selbstgeschnitzten 19er Maulschlüssel, mit dem man den Vorschub des Greifers justieren kann (Schraube 13 im Service Manual). Tatsächlich war dies nötig, weil die Greiferzähne nicht die erforderlichen 1mm hervorstanden. Tatsächlich verbesserte sich der Vorschub des Greifers dadurch. Dummerweise verschob sich dabei aber auch die horizontale Position des Greifers, was wiederum zu krass schlechtem Filmtransport führte. Mit Schraube 15 haben wir dann versucht, dies zu korrigieren und die Greiferzähne wieder in eine relativ mittige Position zu bringen. Aber auch wenn das alles relativ problemlos zugänglich war, ohne dafür das gesamte Greiferwerk ausbauen zu müssen, kamen wir am Ende zu keinem zufriedenstellenden Ergebnis. Letztlich fischt man total im Trüben und beim Festziehen einzelner Schrauben verstellt sich sofort wieder ein anderes Parameter. Nach etlichen Versuchen war der Transport tatsächlich ein bisschen besser als zuvor, aber keinesfalls alltagstauglich. Es kann natürlich auch sein, dass der Nocken (ist das das richtige Wort? Der Pin der in der Drehscheibe geführt wird? ) am Greifer abgenutzt ist und man einfach den gesamten Greifer austauschen müsste. Das ist von aussen leider schwer zu beurteilen. Jedenfalls komme ich zu dem Schluss, dass ich hier am Ende meiner Möglichkeiten angelangt bin, ohne das Problem selbst lösen zu können. Falls hier im Forum jemand einen Lösungsvorschlag hat – z.B. wo man eine professionelle Justage durchführen lassen kann, oder wo man noch einen Ersatz-Greifer bekommt – wäre das eine große Hilfe! Schöne Grüße Bernd

Diese Geräte sind mittlerweile 40-45 Jahre alt und haben in den meisten Fällen unzählige Meter Film projiziert. Da ist eine komplette Greiferwerküberholung unabdingbar.

Und ich dachte Du meinst Matthias, vor bzw. nach Leberknödelteller.
