Bauer Selecton II W Netzschalter-Ersatz

[Spohnaudio]

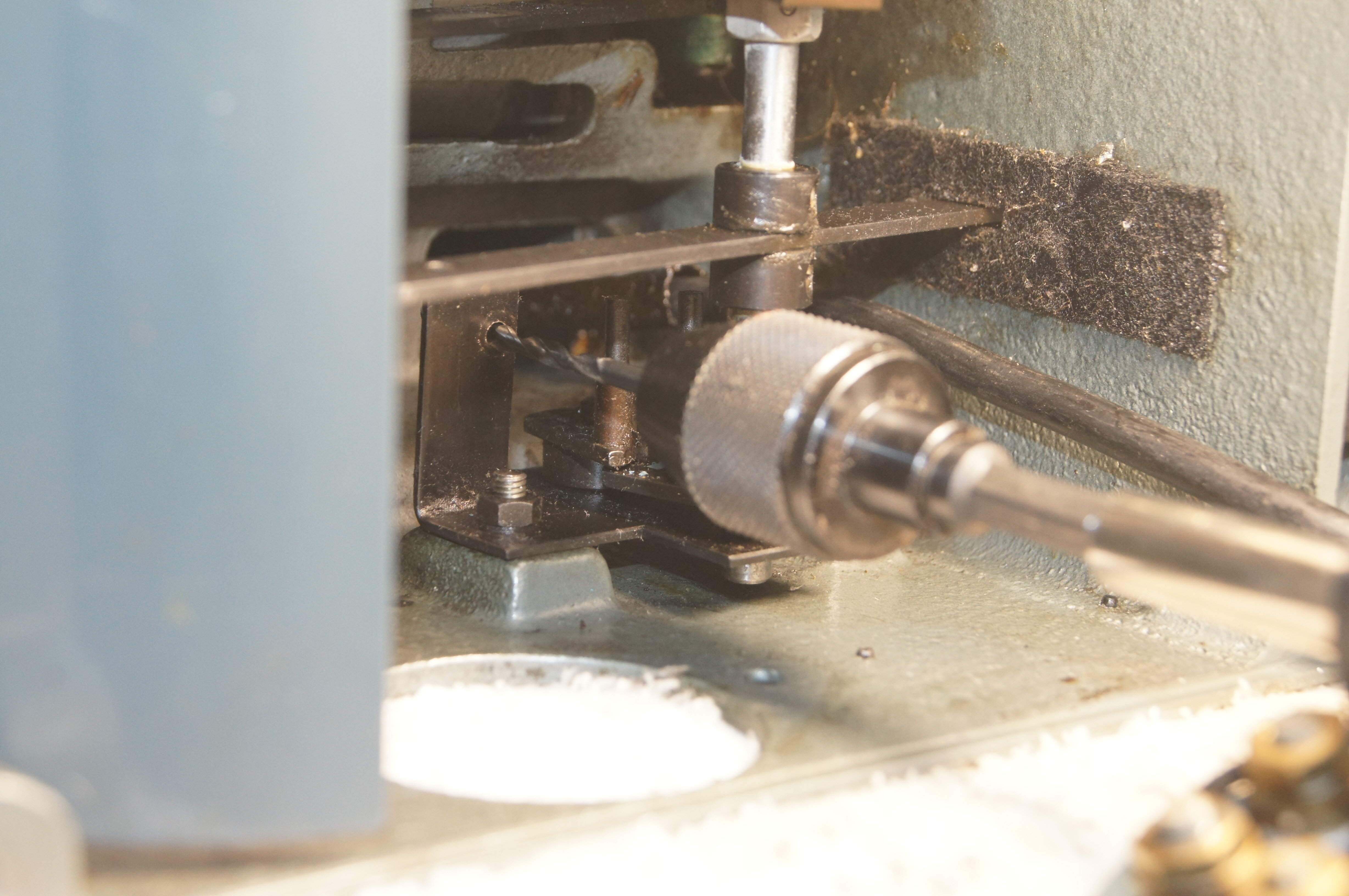

Im Zuge meiner Leuchtmittel-Experimente sind bei meinen beiden II W die Netzschalter ermüdet, es mußte also irgendein Ersatz her. Gleichzeitig eine willkommene Gelegenheit, die Netzspannungsseite endlich auf zweipolige Netztrennung umzubauen und auch die restlichen Asbestkabel zu entsorgen. Der originale Netzschalter läßt sich nach Demontage der Netzspannungsbuchse und Kappen der Zuleitungen ohne Ausbau des großen Drehwiderstandes entfernen. Sodann bohrt man die beiden M3-Gewinde im Haltewinkel aus und entfernt die Späne mit dem Staubsauger:

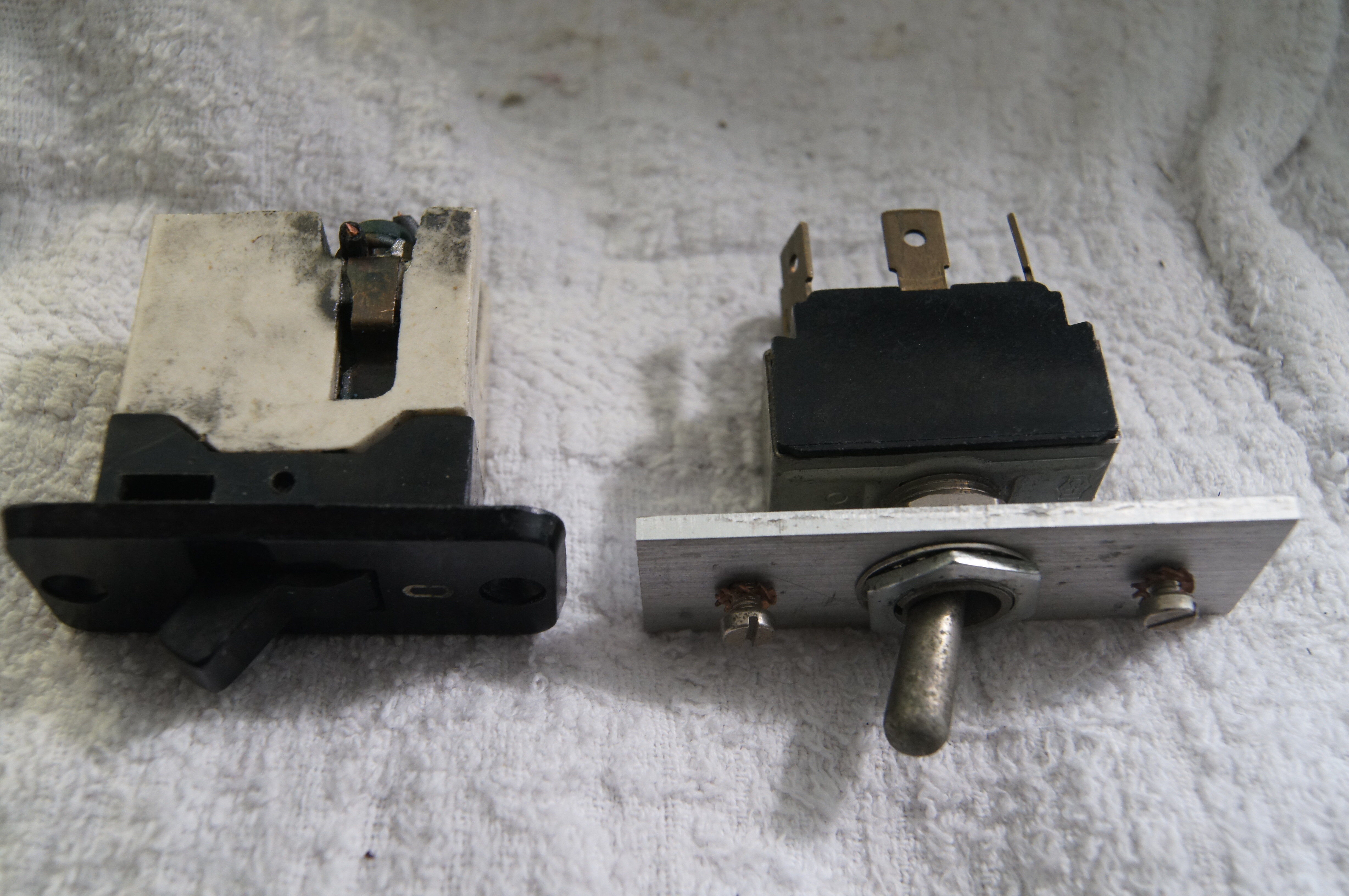

Ein zweipoliger Kippschalter neuerer Bauart wird dann mit einem passenden Blechstreifen (Alu hart oder Stahlblech) versehen. Der wird selbst angefertigt mit zwei M3-Gewinden korrespondierend zu den nun entstandenen Durchgangsbohrungen des Haltewinkels im Gerät:

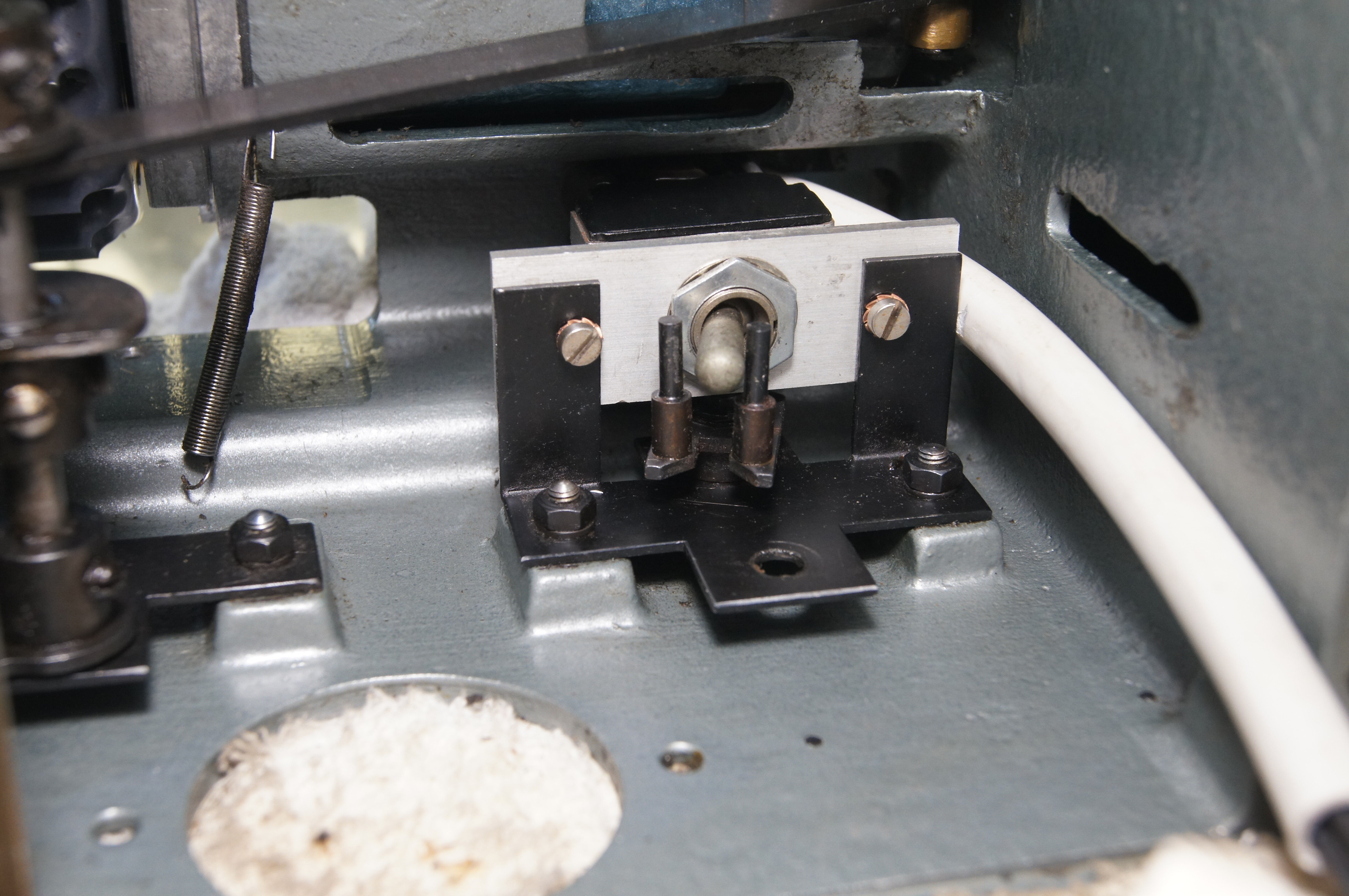

Die Anschlusskabel bringt man vorher am Schalter an, da man die Schalteranschlüsse nach Einbau nicht mehr erreichen kann:

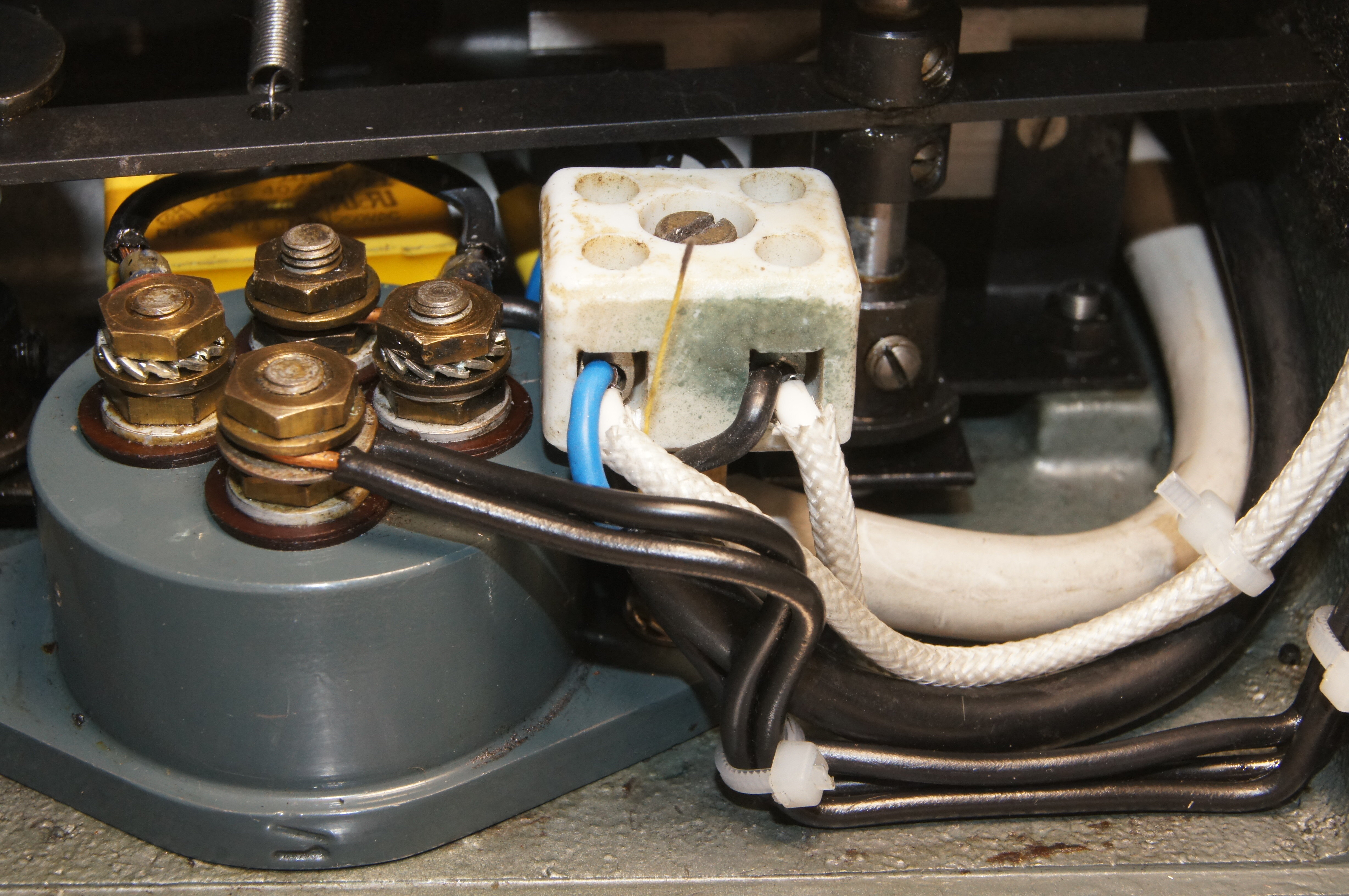

Wenn man will, kann man bei der Gelegenheit einen Entstörkondensator an der Buchse einbauen. Zur Verdrahtungserleichterung wurde eine zusätzliche keramische Lüsterklemme auf eine der Befestigungsschrauben der Buchse mittels Stehbolzen aufgenommen:





Der Schalter war ein amerikanisches Modell älterer Bauart, von dem ich noch welche in der Bastelkiste hatte, die Verdrahtung des Lampenkreises geschah mit Ölflex 1,5mm². Für den Motor genügt 0,5mm² PVC-Litze. Nach dem Ausschalten ist der Projektor nun allpolig vom Netz getrennt. Da einer meiner S II W einen auf 230V geänderten Motor hat und daher ohne Vorschalttrafo läuft, ist jetzt auch dort eine erhöhte elektrische Sicherheit gegeben...



Martin
