Hallo,



unser neuer CP4415 hat ja nicht mehr die DSUB25 GPIO Buchse um das XPand anzuschließen.

Da stellen sich für mich folgende Fragen.

Gibt es ein anderes Kabel für den 15poligen 3D Anschluss?

Kann der Emmitter evtl. über die vorhandenen GPIO Anschlüsse konfiguriert werden?

Oder muss ich ein Kabel für den 3D Anschluss am CP4415 konfektionieren?



Hat jemand eine Idee?



Danke, Torsten

Posted (edited)

Das sollte sich grundsätzlich adaptieren lassen. Ich habe noch nie eine Installation gesehen, die den 15pol 3D Anschluss verwendet hatte. Bei den neueren XPAND Systemen werden meines Wissens nach sowohl 37pol als auch 15pol Kabel mitgeliefert.

Ihr habt den Projektor doch nicht selbst installiert - hat sich der Integrator nicht um das 3D System gekümmert? Man muss ja auch noch die 3D Formate anlegen und mit den dazu gehörigen Sync-Signalen fürs 3D System verknüpfen.

Edited by carstenk (see edit history)
Posted

Stimmt, es ist ein 37poliger Anschluss.

Nichts desto trotz fehlt mir ein Kabel, es hat halt niemand dran gedacht, Menschen halt.

Der Integrator kümmert sich natürlich, hat aber gerade kein passendes liegen.

Das ist in der heutigen Zeit ja nicht unüblich.

Vielleicht hat aber auch zufällig jemand ein passendes Kabel zur Hand.



Die Alternative ist, ich mache es selbst. Dafür muss ich nur wissen auf welchen Pins des 3D Anschlusses des Projektors diese beiden Signale anliegen:



GPOUT1+ (External 3D L/R Output Reference +)

GPOUT1- (External 3D L/R Output Reference -)



Das sind die Bezeichnungen aus unserem NEC Handbuch. Dazu habe ich in den Christie Unterlagen noch nichts gefunden.



Kann mir da evtl. jemand weiter helfen?



Den Stecker zu konfektionieren und passende Formate anlegen ist kein Problem.

Posted

Ich werde mal ein paar vergleichende Messungen mit meinem Oszi am GPIO und 3D Anschluss des NEC im 3D Betrieb durchführen.

Vielleicht sind die beiden Signale der conn_sync_mode Pins des 3D Anschlusses ja äquivalent zu den GPIO Signalen.

Posted (edited)

Die 3D Signale sind ja nicht von Haus aus richtig zugewiesen, das müsste man in der 3D Formatdefinition mit berücksichtigen. Mit anderen Worten, eine rein physikalische Adaptierung des Kabels wird da nicht ausreichen.



Hast Du dir die Presets mal angeschaut, sind da schon 3D Formate angelegt? Da kann man in der Regel die GPO Belegung für die Sync-Signale ermitteln. Keine Ahnung, ob dieser WAGO GPIO - Klemmverbinder den 37pol Anschluss mehr oder weniger 1:1 abbildet.



Hmm, das Christie Manual ist wirklich nicht sehr hilfreich, aber vielleicht findet sich da mehr in den Downloads für die anderen Cinelife+ Projektoren.

Edited by carstenk (see edit history)
Posted

Danke, für den NEC stehen mir alle Unterlagen zur Verfügung inklusive Service.

Da ich hier vor Ort meine Tastköpfe nicht finden kann, liegen die wohl bei mir zu hause.

So kann ich leider erst am nächsten Wochenende messen.

Posted

So, 3D Trailer läuft am NEC in Schleife.

Tastkopf kalibriert und leider kein Signal an den beiden original XPand Kabelenden mit dem Oszilloskop sichtbar.

Alle Pins am GPIO und 3D Port überprüft, nichts.

Formate gewechselt, Reboot, nichts.

Mit RMS Multimeter mit und ohne Lastwiderstand gemessen, nichts.

Hat jemand eine Idee?

Posted

Jetzt habe ich erst einmal das Kabel DB37 vom XPand wieder auf den NEC gelegt und das ganze System wieder in Betrieb genommen.



Und siehe da, ein Signal. 1V/DIV, 1ms/DIV






Jedoch nur auf einer Leitung, schwarz.

Rot kein Signal.

Jetzt heißt es wohl ausprobieren am 3D Port, da ohne Verbindung ja nichts gemessen werden kann.

Posted

Gesagt, getan. 3D funktioniert jetzt am NEC auch über den DB15 3D Port.

Belegung sollte für alle Projektoren gleich sein.

Das gilt es jetzt zu überprüfen.

Posted (edited)

Also bei den meisten mir bekannten Projektoren sind diese Ausgänge Optokopplerausgänge, die eine von außen zugeführte Schaltspannung durchschalten, die konsequenterweise vom IR-Emitter/Verteiler kommen muss. Wenn da also kein Gerät am GPIO angeschlossen ist, kann man auch nichts messen, weil diese Schaltspannung fehlt.





Ich habe mal grade in doe Doku zu einem anderen Serie-2 DLP geguckt:

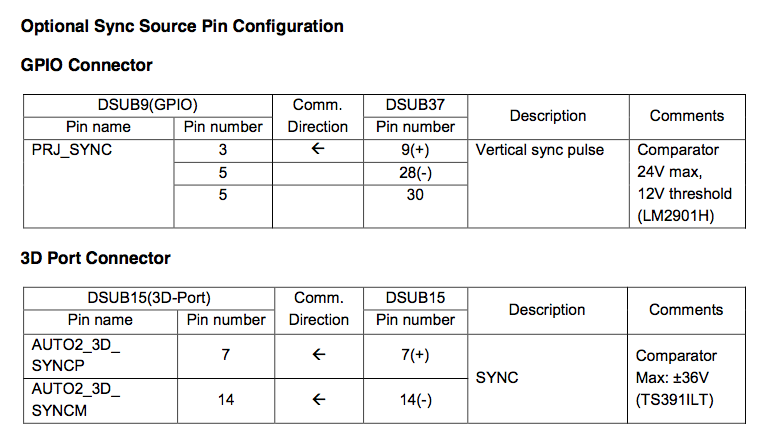

GPIO/DSUB37:

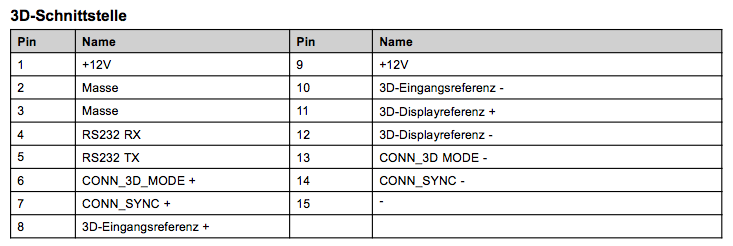

3D-Port/DSUB15





Bildschirmfoto 2021-11-28 um 15.03.36.png

Edited by carstenk (see edit history)
Posted (edited)

Die Doku ist da bei der Signalbenennung nicht ganz konsistent. Beim Barco steht außerdem, dass GPO 1-3 reserviert sind - dürften also für die 3D Signalisierung reserviert sein, und dann macht es Sinn, dass diese 3 Signale identisch am 3D/SUBD15 Port anliegen. Relevant dürfte aber nur GPO1 sein, der ist im Barco Handbuch aber nicht so bezeichnet, das dürfte aber eben die Kombi 9/28 am DUB37 sein.

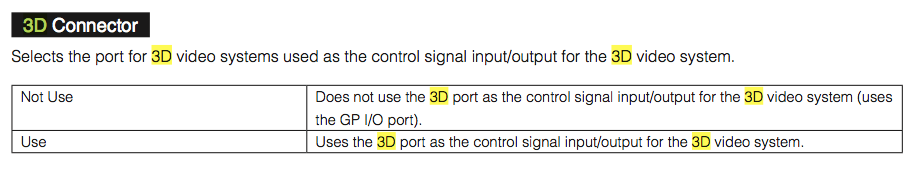

Oh, und im NEC DCC S2 Handbuch habe ich noch diese Konfigurationsoption gefunden - da kann man also offenbar global umschalten zwischen GPIO und 3D Port für die 3D Nutzung:







Bildschirmfoto 2021-11-28 um 15.24.08.png

Edited by carstenk (see edit history)
Posted

Vielen Dank für die Infos.

Ich habe nun einfach den Stecker vom NEC abgezogen und in den Christie gesteckt.

Funktioniert wie vermutet perfekt.
