Mirko_K

Schon gemacht. Nur finde ich da nur ältere Antworten wo es die Geräte nicht mehr gibt oder die Leistung bis maximal 2kw reicht. Leider reichen meine Kenntnisse nicht so weit das aus dem Stand mal eben selber zu realisieren.

Sorry das ich jetzt hier diesen historischen Thread ausgrabe. Gibt es da aktuell ein passenden Schweißinverter der bis 4kw reicht und hat Tipps, was man da eventuell noch wie umbauen müsste? Aktuell rolle ich hier noch mangels Alternative einen 270kg Schrank von Irem umher. Der Transport ist jedes mal ein Akt. Liebe Grüße Mirko

Gibt's noch irgendwo welches, von der Apotheke mal abgesehen? Ich hatte bisher noch das Clear Tape von Heidenheim AV. Das war auch wirklich gut. Da ging aber heute leider die letzte Rolle zuneige. AV hat keines mehr, mit Kinoton hatte ich bisher nichts zu tun und weiß jetzt nicht wie man da privat heran käme. Das von Scotch kann man gut und gerne mal zum koppeln der Privatkopie verwenden, dem Verleiher möchte ich so etwas aber verständlicherweise nicht zurück schicken.

Oben ist ein Fehler drin. PE natürlich auf Pin C0 und nicht C8. Post habe ich schon gesehen, bin aber grad in den Vorbereitungen für meine Hochzeit morgen und schaffe das diese Woche nicht nach Rosenheim. Da brauche ich einen kompletten Tag, sind 530 Km von mir.

Folgendes Problem. Das Pult ist etwas anders als im Manual und so kann ich die Belegung der Pin's im 30 poligen Stecker nicht ganz lösen. Pläne ganz unten drunter. Klar ist: PE auf Pin C8 L1 auf Pin A9 und B9 (Steuerleitung Stummel Ader Nr. 15) N auf Pin A0 und B0 (Steuerleitung Stummel Ader Nr. 16) Von der Gleichrichterplatine... Steckplatz B über Sicherung VL C auf Pin C4 (Steuerleitung Stummel Ader Nr. 8 ) Steckplatz D, E und F auf Pin C3 (Steuerleitung Stummel Ader Nr. 7) Steckplatz H auf Pin B3 (Steuerleitung Stummel Ader Nr. 5) Steckplatz K über Sicherung VL B auf Pin B4 (Steuerleitung Stummel Ader Nr. 6) Steckplatz L auf Pin A3 (Steuerleitung Stummel Ader Nr. 3) Steckplatz N über Sicherung VL A auf Pin A4 (Steuerleitung Stummel Ader Nr. 4) Steckplatz P auf Pin A2, B2 und C2 (Steuerleitung Stummel Ader Nr. 2) Steckplatz S über Widerstand R3 auf Pin A1, B1 und C1 (Steuerleitung Stummel Ader Nr. 1) Mutmaßlich ist: An Mikroschalter SK 7, Anschluss 1, hängt der Stummel mit der Ader Nr. 19, der wohl auf Pin C6 gehört. Lampe La1, hat das Pult nicht. Am Betriebsrelais Re1, von Kontakt 83, geht eine blaue Leitung zur linken Lüsterklemme, Anschluss Nr. 4. Daran hängt der Stummel mit der Ader Nr. 13, der wohl auf Pin A7, B7 und C8 gehört. Vollkommen fraglich ist: Der Stummel mit der Ader Nr. 9 geht auf linke Lüsterklemme, Anschluss Nr. 6, über ein rosa Kabel, auf den Drehschalter für Teller C (unten), Anschluss 9. Über ein lila Kabel, sind damit auch jeweils die gleichen Anschlüsse 9, der Drehschalter für Teller A und B verbunden. Der Stummel mit der Ader Nr. 10 geht auf linke Lüsterklemme, Anschluss Nr. 1, über ein gelbes Kabel, an die Lampe, die beim Pultschema im Manual als C4 angeben ist (Rot, Links außen über Drehschalter für Teller A (oben)). Das passt aber nicht zum Schatlplan. Im Schaltplan geht nur von den Lampen C2, B2 und A2 ein Kabel direkt auf die Steuerleitung. Der Stummel mit der Ader Nr. 11 geht auf linke Lüsterklemme, Anschluss Nr. 2, über ein grünes Kabel, an die Lampe, die beim Pultschema im Manual als B4 angeben ist (Rot, Links außen über Drehschalter für Teller B (mitte)). Das passt aber nicht zum Schatlplan. Im Schaltplan geht nur von den Lampen C2, B2 und A2 ein Kabel direkt auf die Steuerleitung. Der Stummel mit der Ader Nr. 12 geht auf linke Lüsterklemme, Anschluss Nr. 3, über ein rotes Kabel, an die Lampe, die beim Pultschema im Manual als A4 angeben ist (Rot, Links außen über Drehschalter für Teller C (unten)). Das passt aber nicht zum Schatlplan. Im Schaltplan geht nur von den Lampen C2, B2 und A2 ein Kabel direkt auf die Steuerleitung. Der Stummel mit der Ader Nr. 14 geht auf linke Lüsterklemme, Anschluss Nr. 5, über ein rotes Kabel, an Relais Re 5, Anschluss a. Der Stummel mit der Ader Nr. 17 geht auf linke Lüsterklemme, Anschluss Nr. 8, über ein braunes Kabel, an den X/Y Umschalter, an P1. Der wird im Schema zwar als SK 14 gezeigt, der Schaltplan meint aber SK 2. Das könnte die Leitung für Pin A5 sein. Nur geht die Leitung, anders als im Plan, nicht noch zusätzlich in Relais Re 7. Der Stummel mit der Ader Nr. 18 geht auf linke Lüsterklemme, Anschluss Nr. 9, über ein gelbes Kabel, auf den Drehschalter für Teller C (unten), Anschluss 12. Über ein rotes Kabel, sind damit auch jeweils die gleichen Anschlüsse 12, der Drehschalter für Teller A und B verbunden. Soweit zu den fehlenden Pins. Ich hoffe man versteht in etwa was ich meine. Wenn die Originalsteuerleitung so ein nummeriertes Lapp war, könnte das sogar noch Original sein. Da müsste man eigentlich nur schauen, welche Ader Nr. auf welchen Pin gelötet ist. Hat jemand noch so etwas und könnte mal bitte nachschauen? An dem Pult wurde auch gebastelt. Das war wohl mal links unten ein Schalter Teller/Hand, der ist weg. Rechts daneben wurde ein neuer eingebaut Teller/Spule. Damit konnte man wohl zwischen Teller und Spulenbetrieb umschalten. Soweit mir bekannt, war das ganze an einer Bauer in Betrieb. Damit unterbricht/schaltet man entweder rechte Lüsterklemme Anschluss Nr. 61 EX (im Plan 61 FY) zum Umschalter X/Y SK2, unterbricht/schaltet rechte Lüsterklemme Anschluss Nr. 61 CX (im Plan 37 CX) zum Anschluss 31 von Relais Re 8. Weiterer Unterschied zum Manual, ist die fehlende Reset Taste Sk 14. Das ist nicht zufällig die bei mir rote, unter dem Drehschalter von Teller B? Von dem geht ein schwarzes Kabel auf den Drehschalter für Teller A (oben), Anschluss 3. Damit sind auch jeweils die gleichen Anschlüsse 3, der Drehschalter für Teller B und C, über ein schwarzes Kabel verbunden. Dann nochmal zur Sicherung, rechts über dem Hauptschalter. Das passt nun wieder nicht zum Plan, wo es eigentlich zu Relais RE 7 ginge. Das zweite, rote, führt zu Betriebsrelais Re1, an Kontakt 72. Da vom gleichen Kontakt auch eine rote Leitung zu Relais RE 7 geht, was wiederum zum Plan passt. Von dem Pult muss es wohl im Laufe der Zeit so einige Versionen gegeben haben. Vom Grundprinzip passt das Manual, weicht dann aber in Details doch wieder ab.

Ja, die Platine hatte ich da abgezogen, da die Pinbezeichnung auf der Unterseite steht. Wie weit das ganze dann läuft und wo eventuelle Probleme versteckt sind, wird der Testlauf zeigen. Was sich jetzt schon abzeichnet, die Drehschalter haben es hinter sich. Die wurden wohl lange Zeit in einer Stellung belassen und lassen sich nur noch schlecht verstellen. Die gibt es übrigens noch. Drechschalter C22 http://www.mafelec.com/de/unsere-loesungen/steuerungen

Da wurde schon schön drin gebastelt, aber ich habe die Anschlussbelegung so weit raus. Danke an Jens, der das richtige Manuel noch hatte. Muss dann nur noch an die MEO, wo auch nichts mehr original verkabelt und dokumentiert ist. Das Pult ist übrigens Baujahr 1976.

Das Norelco Manual ist schon einmal nah dran und hilft etwas weiter, danke. Da hätte ich jetzt lange suchen können. Norelco hatte ich eher als US Marke für Rasierer und Video auf dem Schirm. Das Philips die Marke früher auch für Filmtechnik nutzte, war mir jetzt neu. Unter Kinoton fand ich natürlich nur die neueren Modelle. Danke auch für den Tipp mit den Steckern, passende auch schon gefunden. Der Umbau auf einen Satz fabrikneue Harting ist auch nicht günstiger. Bei der Version im Manual, werden aber 2 x 30 polig und 1 x 12 polig als Anschluss verwendet, mit Tastensteuerung. Bei meiner ist nur 1 x 30 polig und 1 x 12 polig am Fuß, Steuerung mit Stufenschalter. Ob meine oder die mit zwei Steckern älter ist, weiß ich nicht. Das Steuergerät hat auch leider keine Plakette mit Modell und Seriennummer. Vielleicht hat oder hatte noch jemand das gleiche Modell in Betrieb. Wenn die Adern nummeriert sind, muss man nur wissen auf, welche Ader auf welchen Pin muss. Jetzt noch ein fertig verkabeltes Pult zu suchen und zu kaufen, wäre Quatsch. Ob Kinoton vielleicht noch irgendwas im Archiv hat? Ich frage einfach mal nett an, vielleicht habe ich Glück.

Danke für den Link, aber das Manual ist für die neuere E. Da ist die ganze Steuertechnik im Teller selbst, inkl. Kabellage. Meiner ist noch das Steinzeitmodell und mit externer Steuerung und dazwischen fehlt nun die Strippe.

Hallo, ich war gestern wieder unterwegs und konnte unter anderem eine ältere Telleranlage erstehen. Bevor ich die aber überhole und montiere, stehe ich vor einem kleinen Problem. Alles komplett, inklusive zwei mechanischer Einsteckeinheiten, Ringe, Steuerpult... aber die Verkabelung fehlt. Am alten Standort war das Kabel wohl fest verlegt und wurde einfach am Pult abgeschnitten, der Rest, samt Steckern, verschollen. Die passenden Stecker wird man wohl nicht mehr bekommen, so weit kein Problem, geht mit neuer Steuerleitung ja auch fest verdrahtet. Allerdings fehlen mir die Unterlagen dazu, konnte online auch nichts finden und ich weiß im Moment nicht, wie ich das ganze korrekt verdrahten muss. Das Pult hatte ich jetzt in der Eile noch nicht offen. Kurze Kabelreste stecken noch drin und wenn ich richtig geschaut habe, sind die einzelnen Adern der Steuerleitung auch nummeriert. Hat zufällig noch jemand die Unterlagen, insbesondere Verdrahtung? Liebe Grüße Mirko

Das ganze wieder montiert und im Testbetrieb. Lief zwei Stunden, ohne Filter und mit unrunden 4000er Spulen, ohne das geringste Problem. Der Kopf wird zwar wirklich heiß, gibt aber kaum davon auf die Kopie ab und bleibt weit unter Toleranz. Am Lampenhaus muss noch etwas geändert werden, der Kopf bekommt wieder eine kleine kompakte Wasserkühlung, damit der sich nicht ganz so aufheizt und dann läuft er perfekt.

Muss auch keine Absicht sein. Manchmal taucht so etwas per Zufall irgendwo auf und die Leute wissen nicht wirklich was damit anzufangen, können den Inhalt nicht einmal sichten und veräußern das eben mit der größtmöglichen Chance es los zu werden. Ärgerlich für Sammler, vor allem für Leute, die speziell an diesem Thema Interesse haben. Aber so ist es irgendwo noch besser, als wenn es heimlich im Container landet. Und das ist bei vielen Privataufnahmen der Fall. Da ist auch einer, der anscheinend irgendwie an Material aus dem SFB Archiv gekommen ist und das nun in Massen verteilt. Schlimmer sind dann eher die Fälle, wo z.B. klar erkennbar, ganze Spielfilme als Einzelakte raus gehen. Bauchschmerzen bekomme ich, wenn der Wickel dann noch ungeschützt auf Hofpflaster oder Rasen liegend präsentiert wird. Und einem Herzinfarkt nahe war ich, als Star Wars gleich in einzelnen Frames auftauchte.

Ein kleines, wirklich selbstständiges Kino, wäre mir auch sympathischer und absolut unterstützenswert. Nur leider sind die längst alle, im größeren Radius, vom Markt. 30 km entfernt ist noch Sangerhausen, ein Movie Star, was dem noch nahe kommt. Preise stehen da jetzt leider nicht. Dann muss man aber schon 60 fahren, Filmpalast Nordhausen (gleicher Preis wie Jena), Naumburg, Halle, Jena... alles größere. Ist auch der Grund, warum ich versuche, vor Ort etwas kleines, außer Konkurrenz, aufzuziehen. Sind einfach eine Menge vom Kino hier abgehängt, mit Öffis kommt man hier nicht einmal in eines.

Da sind dann für zwei, mit Anfahrt, günstigstes Getränk und günstigster Snack, schnell mal 60€ weg. Nö Disney, ich glaube das fällt dann aus.

Für 25 ist der unten, der kann erst einmal runter und der Stecker anders belegt werden. Bis wir alles komplett bewegen können, muss nämlich der Kopf immer runter und alle Kabel ab. Der obere geht im Moment sowieso nicht runter, die eine Madenschraube, in der Zahnriemenscheibe, sitzt nämlich bombenfest. Leider half da auch kein "Panic" Taster :mrgreen: Am Kabel vom oberen Motor war noch eines Kabelbindern befestigt, nur eine Klemme dran. Noch so eines ist Am Lampenhaus befestigt. Was war da eigentlich dran?

Gibt's zufällig noch irgendwo das Manual zur Prevost P93 (B88), oder hat das zufällig noch einer? Ich muss da noch was an der Verkabelung ändern und möchte wissen, ob der zweite Motor überhaupt nötig ist. Ansonsten ist die wieder rundherum fit. Von der MEO 5 X(S) suche ich ich auch noch eins. Das gab es glaube mal irgendwo auf einer Schweizer Seite, finde es aber nicht wieder.

So viel brauchen wir zum Glück nicht und was möglich ist, baue oder organisiere ich größtenteils selbst. Die zwei Maschinen reichen völlig. Die Prevost war jetzt eigentlich auch nicht geplant. Geplant war der Weihnachtsfilm auf der Bühne, geht aber nicht. Jetzt wollte ich aber auch nicht die Leute enttäuschen, die sich schon darauf freuen. Meine olle TK eignet sich aber nicht, hätte ich auf größere Spulen umbauen, mehr Licht rein bringen und entsprechend kühlen müssen. Aufwand zu groß, Housten wir haben ein Problem. Durch Zufall tauchte dann die Prevost bei Ebay auf, kurz vor Schluss entdeckt und mit Glück ersteigert, die letzten Kröten zusammen gekratzt, Kleinbus organisiert und geholt. Die habe ich jetzt, mit meinen bescheidenen Mitteln, komplett runderneuert. Fehlt nur noch der Hitzefilter + 1x Ersatz, die sind jetzt leider noch nicht drin und die spielt noch viele Jahre. Was jetzt noch fehlt ist vor allem Tontechnik und da reicht einmal, ist ja sowieso immer nur eine Maschine im Einsatz. Teller oder Umrollmöglichkeit mit Motor. Das muss ich momentan noch mit Handumroller und auf der MEO erledigen. Eine vernünftige mobile Leinwand, welche andernorts und auf der Bühne zum Einsatz kommen kann. Die feste Konstruktion dort ist von 1968, hat ihre Schwächen und die werde ich nicht ewig mit Spanngurten und Schweißgerät retten können. Für mobil einen vernünftigen Anhänger. Auf Dauer immer alles Demontieren und die zig Treppen zum BWR hoch tragen, macht mir zwar nicht so viel aus, ist aber auch keine Dauerlösung und kostet extrem Zeit.

Herzblut ist das eine, die Liste der noch nötigen Anschaffungen das andere. Wenn das weiter so wie bisher läuft, kann ich das schlichtweg nicht stemmen.

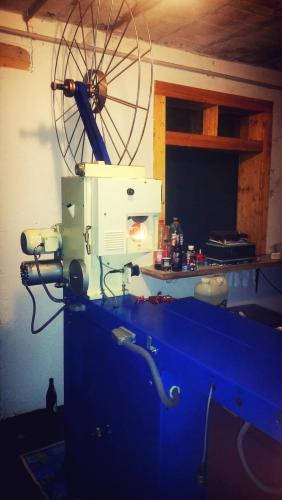

Pause wollen die anderen nicht, überblenden ist mobil zu aufwendig und noch eine möchte ich ohnehin nicht kaufen, daher bleibt mir nur ein Umbau. Der Spulenarm oben ist übrigens Guss, mit einem Stück gleich großem Profil verlängert, Laschen dahinter, fest verschraubt und fertig. Lack ist auch schon drauf, sieht jetzt fast so aus wie im Prospekt. Ich fürchte nur, der Aufwand wird am Ende dann doch nicht lohnen.

Mächtig makaberer Humor, den er da hat. 9,03 € sind jetzt wirklich nicht viel. Aber dann gleich so ein Kampf unter der Gürtelinie, beiderseits? Bis zum Mindestlohn waren hier in Nordthüringen noch 7,20 die Regel, egal ob 3 oder gar 4 Schichten, weit pendeln, ob Putzjob oder gefährlicher Knochenjob in der Feuerverzinkerei. Viel mehr als die 9 € hatte ich zuletzt auch nicht und musste täglich noch 120 km pendeln. Macht auch keinen Unterschied, ob feste oder Leiharbeit, die haben sich alle am unteren Ende abgesprochen und wer zickt ist raus. Ich wäre ehrlich gesagt froh, wenn ich den vergleichsweise leichten Job da hätte, der mir zudem noch Spaß machen würde. Das geht sicher auch konstruktiver in dem Laden.

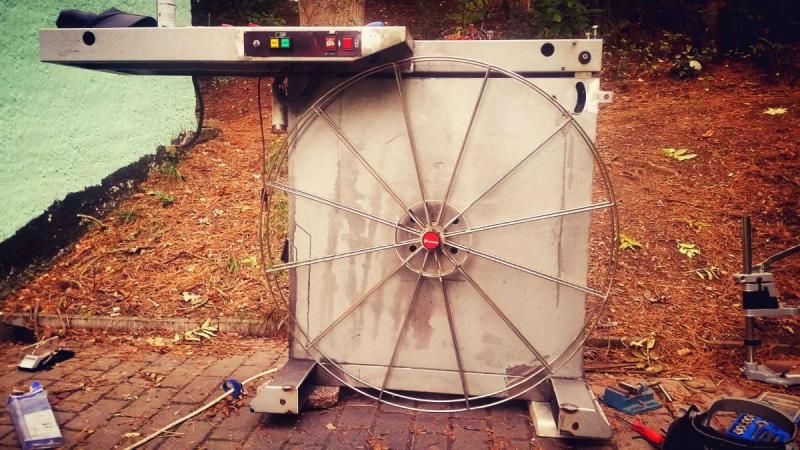

Unten ging problemlos. Füße Schmaler und dafür verstärkt, die Wippe kommt einfach nach vorn, an der Grundplatte musste etwas Platz her und das Schaltpanel etwas nach hinten rutschen. Nach unten ist durch das Gestell, wo er eigentlich drauf steht, sowieso Platz. Der Motor zieht problemlos. Jetzt muss ich oben nur noch den Arm verlängern und dann geht auch eine komplette Kopie mit einmal durch. Die muss aber irgendwann mal ordentlich ausgelaufen sein. Zwischen den Blechen stand das Öl, die Füße sind voll, sieht man auch am Staub, wo es überall herunter lief. Ist einiges an Bremsreiniger nötig, um das alles runter zu bekommen.

Ihr hattet beide eine PN ;-) Ich habe gerade alles noch einmal zerlegt. Irgendwo war oder ist er undicht und da klebt mir zu viel Öl herum. Grundreinigung fällig und neuer Lack wäre auch nicht verkehrt. Auch überlege ich, die bisher ungenutzte WaKü der Filmbahn nutzbar zu machen. Ist der Kopf und der Spulenarm nun gefräster Stahl oder Guss, weiß das zufällig einer? Ich möchte nämlich gleich auf 4000er umbauen. Unten geht das mit etwas Umbauarbeit problemlos. Oben bei Stahl auch, Guss kann ich allerdings nicht schweißen und müsste einen Adapter bauen.

Hallo Chris, das es nicht einfach wird, war uns von Anfang an klar. Ich war selber Skeptisch und habe nicht gedacht, das es funktionieren kann. Nur habe ich das jetzt angepackt, zweimal erfolgreich durchgezogen, Nummer 3 steht fest und bin mit 110% dabei. Digital ist finanziell noch nicht möglich, bei aktuellem spielen wir die Kosten nicht ein, da wir weder Sponsoren oder sonstige Einnahmen haben und wollen auch keine Konkurrenz zu den bestehenden und etwas entfernten Kinos sein. Wir beschränken uns dann auf Klassiker und allgemein beliebtes. Im nächsten Jahr sollen dann auch unsere Gäste, so weit wie möglich, mit an der Auswahl beteiligt werden. Unsere einzige Einnahmequelle ist ein Teil aus der Bewirtung, was wenigstens die Kosten für die Kopie einigermaßen decken soll. Wir wollen einfach wieder Kino ermöglichen, für die vielen die Interesse, es aber selber nicht dicke haben. Das Interesse haben die vollen Plätze gezeigt, trotz das wir da vorerst nur an DEFA heran kamen. Was die reine Kinotechnik angeht, muss ich erst einmal auf unbestimmte Zeit selber privat investieren. Und bei mir stehen Brutto auch keine 4 Zahlen auf dem Papier, werde jetzt noch Vater. Bei den Voraussetzungen kann ich voll und ganz nachvollziehen, wenn man uns einen Vogel zeigt. Aber irgendwie geht es immer. Die Ecke hier ist arg gebeutelt, die meisten Jobs bewegen sich am Mindestlohn, Arbeitslosigkeit hoch, kontinuierliche Abwanderung und manche Straßen sehen noch so aus, als wäre heute der 5. Oktober 1990. Kultur zu finanzieren ist hier generell schwer geworden. Aber ich will das trotzdem versuchen und wenn ich Sammlerkopien kaufen und Wochen mit dem Rechteinhaber um eine Aufführung verhandeln muss. Wenn ich da anderen eine Freude mit machen kann und es irgendwie möglich ist, ziehe ich es durch. Mit dem Reader war nur ein Versuch, nice to have. Vielleicht ergibt sich die Chance irgendwann noch einmal. Das Rack habe ich noch auf dem Zettel, ich muss aber erst einmal die Mobiltechnik für Dezember absichern. War eigentlich auf der Bühne geplant, geht aber nicht, also musste ich das jetzt ungeplant vorher zusätzlich anschaffen. Mit meiner privaten TK wäre das nicht gegangen. Sobald ich aber wieder ein paar Euronen zusammen habe, werde ich mich definitiv melden.

Das Problem ist, die Irem sind riesig und wiegen geschätzt um die 200 Kilo. Rollen geht noch einigermaßen, auf glatter Ebene, alles andere ist schon reines Krafttraining. Sind eben für den Stationäreinsatz gedacht und nicht für den Mobileinsatz. Die grünen von der MEO, die wir im BWR haben, sind zwar etwas leichter, nur braucht man für einen stabilen Betrieb auch wieder alle beide. Leinwand kommt auf den Einsatzort an, die wird gestellt. Privat habe ich nur bis maximal 6 m. Auf der Bühne haben wir fest bis 17m. Was im Dezember auf dem Weihnachtsmarkt und eventuell nächstes Jahr noch so alles, mobil kommt, weiß ich bisher noch nicht, muss aber auch da auf großes vorbereitet sein. Etwas handlicheres würde die Arbeit ein ganzes Stück erleichtern. Ich weiß, die neueren von Kinoton wiegen nur noch ein Viertel und sind handlicher, will nur nicht wissen was die neu kosten. Leider noch kein Glück gehabt da an einen gebrauchten heran zu kommen. Bei der FP die heute hier verschenkt wurde leider kein Glück gehabt. Und kurz danach noch einmal geärgert, der Dolby Reader bei Ebay ging mir auch durch die Lappen.

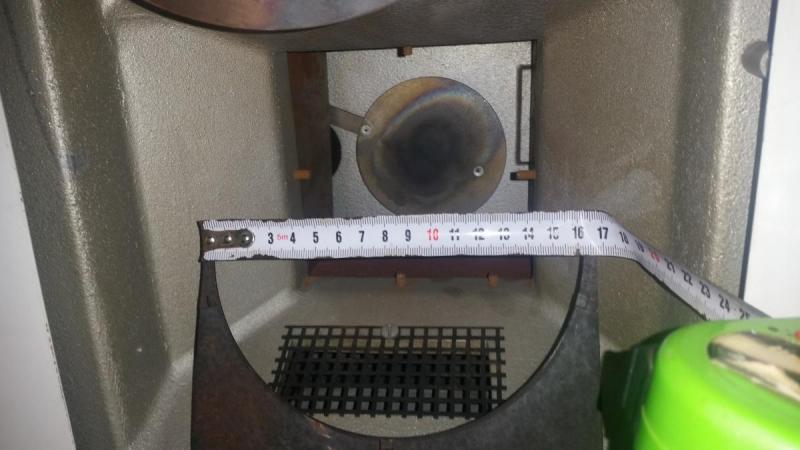

Da muss man auch erst einmal drauf kommen, ein Lampenhaus in Archimedes Todesstrahl zu verwandeln. Da lag ich ja gut mit der Schätzung. Ich war heute mal nachmessen. Der Filter dürfte 165 bis 170 mm haben. BTW ist der obere Spulenarm normaler Stahl? Wenn sich keine 3000er Spulen auftreiben lassen, muss ich wohl doch verlängern. 15 cm Profil eingeschweißt, unten etwas umgebaut und dann gehen da auch 4000er drauf. Mit dem Gleichrichter muss ich mir auch etwas einfallen lassen. Für mobil sind die Irem nicht wirklich optimal. Gibt es irgendeinen kleinen Schweißinverter, der für diese Aufgabe modifiziert, die 135 A für 4 KW packt? Mit kleinen Brennern hatte ich das schon einmal irgendwo gesehen. Nur nicht für 4KW und die da benutzen Geräte, sind auch nicht mehr am Markt.
