Victoria 5- Einstellung der Bildmaske- framing knob


Hansimglück

Empfohlene Beiträge

Ich bin gerade dabei mir einen Überblick über unsere Victoria 5 zu verschaffen. Dabei stelle ich fest, dass ein Knopf fehlt, aber ich weiss nicht ob der bei dieser Maschine notwendig ist. Ich habe ca. 100 Bilder im Netz von Maschinen verglichen, manche haben den Knopf, andere wieder nicht. Das Teil scheint für die Einstellung der Bildmaske zu sein. (framing knob , comando messa in quadro ital. = muttersprache)

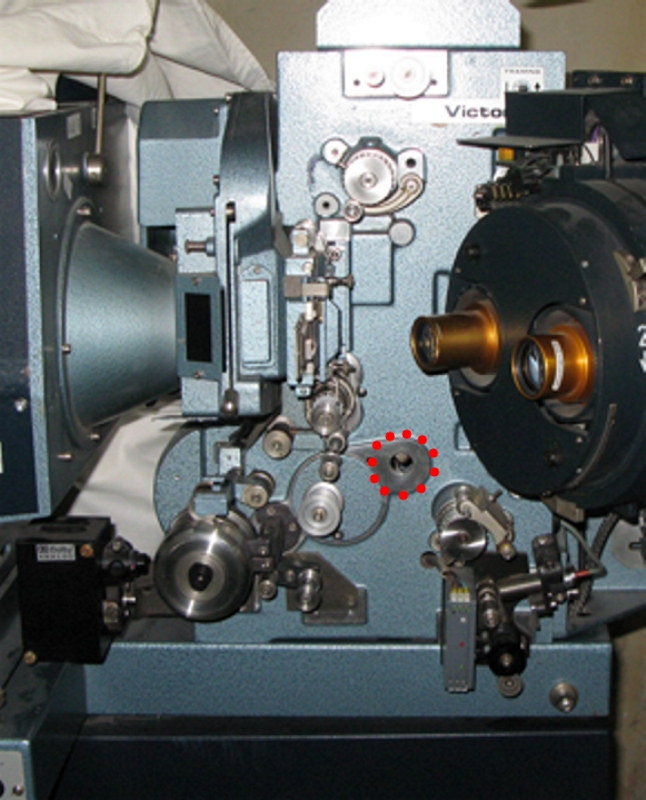

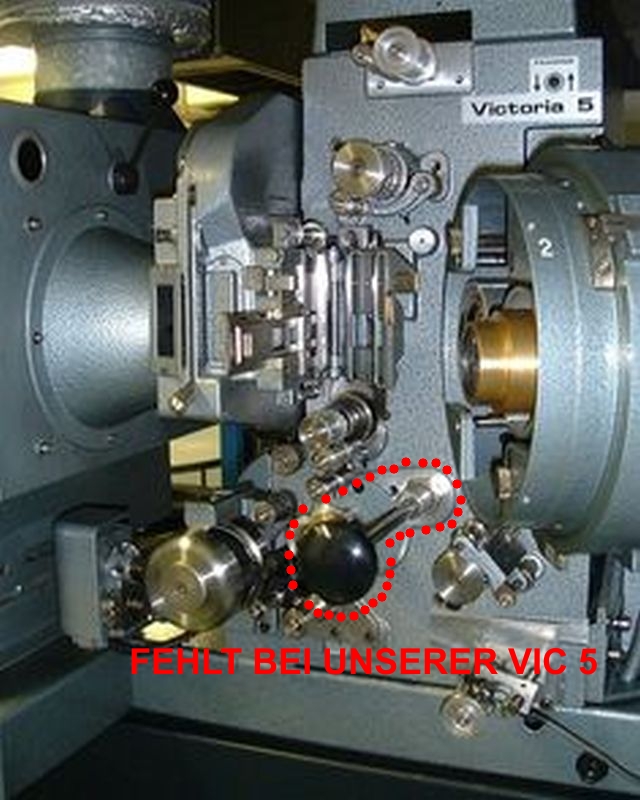

Ich häng mal zwei Bilder an, wobei die eigentümlichen Markierungen von mir hinzugefügt wurden. Was mein Kollege zu dem Bilderrätsel meint, trau ich mich hier nicht wiederzugeben...

Aber im Ernst, kann mir bitte jemand sagen ob ich mich auf die Suche nach einem fehlenden Teil machen muss ?



Wie immer besten Dank im Voraus für Eure Geduld.



HansimGlueck



Link zu diesem Kommentar
Auf anderen Seiten teilen

Das ist das Handrad für die zentrale Bildstrichverstellung. Wahrscheinlich wurde das bei eurer nicht installiert, weil ihr eine motorische Bildstrichverstellung habt. Wird dann über den Framing-Knopf (der mit den zwei Pfeilen; rechts oben an der Maschine) bedient.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Läßt sich daraus eine generelle Weisheit ableiten, daß man besser bei keiner Maschine per Hand am Bildstrichrad dreht, wenn sie einen Motorbildstrich hat?



Generell könnte man eigentlich auf den Bildstrich auch verzichten, wenn man sauber klebt und auf die Ruhelage der Schaltrolle einlegt.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Würde ich so machen. Denn mit dem Handrad drehst du ja das Getriebe gegen die Bremswirkung des Antriebsmotors und beschleunigst den nicht unerheblich. Von der Getriebekonstruktion ist das aber nicht vorgesehen. Vermutlich kommt so mancher Getriebedefekt daher.

Jens

Link zu diesem Kommentar
Auf anderen Seiten teilen

Verstehe ich nicht, macht doch der Motor genau das gleiche wie meine Handkraft, das Getriebe "sieht" nicht, von was die eine Verstellachse den Antrieb bezieht. Das kann bei CM anders sein, die Maschinen kenne ich nicht (nur die Endlosteller).

Link zu diesem Kommentar
Auf anderen Seiten teilen

Klar, nur drehst du am Abtrieb des Getriebes, nicht am Antrieb. Und da kannst du einiges mehr an Drehmoment aufbringen als der Motor. Nicht das wir uns mißverstehen, ich meine das Getriebe am Motor, nicht das der Maschine.

Jens

Link zu diesem Kommentar
Auf anderen Seiten teilen
