Devry 35 mm Portable Filmprojektor Modell E S

[meissnersigi]

Hallo , kann mir jemand sagen wie die Aufwickelrolle ( die hintere ) angetrieben wird ?



Vielen Dank , Sigi.

[Martin Rowek]

Über den gerissenen Riemen .

Was mich jedoch wundert ist der zu kleine Umschlingungswinkel des Riemens an der Riemenscheibe.

[TK-Chris]

Um den Umschlingungswinkel zu vergrößern ist die Umlenkrolle überhalb der Riemenscheibe da.



Allerdings frage ich mich, wie man bei solch grundlegenden Fragen das Gerät dann sicher in Betrieb nehmen will (110V und offenliegende Kammrelais, bzw Schaltkontakte)

Bearbeitet 16. März 2022 von TK-Chris (Änderungen anzeigen)

[Dent-Jo]

vor einer Stunde schrieb TK-Chris:





Allerdings frage ich mich, wie man bei solch grundlegenden Fragen das Gerät dann sicher in Betrieb nehmen will (110V und offenliegende Kammrelais, bzw Schaltkontakte)

Zwei dumme ein Gedanke. Ich war mir nicht sicher, ob die Frage ernst gemeint war...

[meissnersigi]

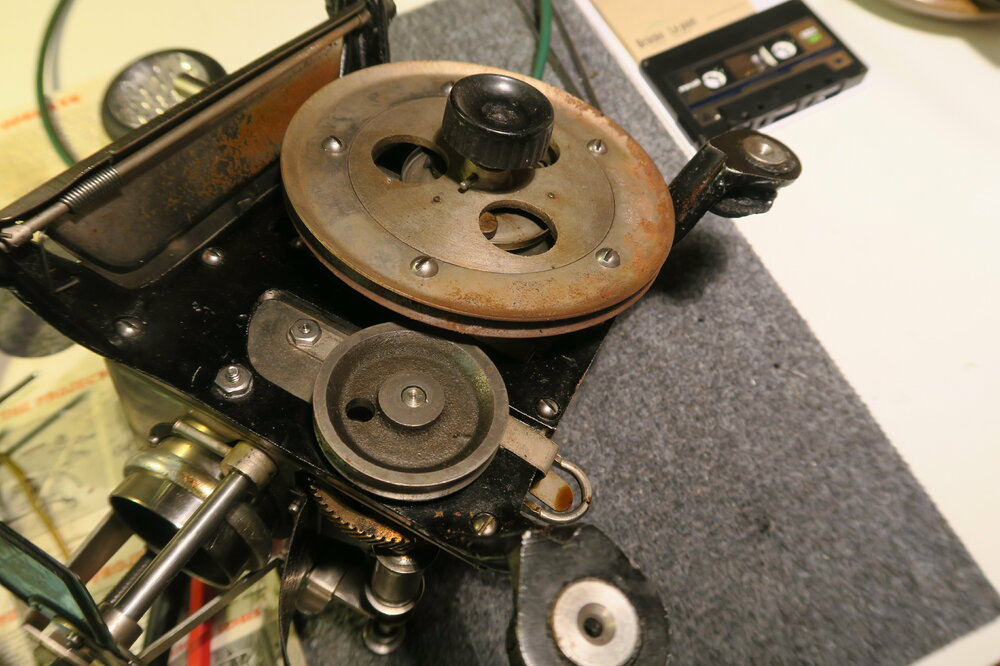

Hallo  ich habs herausgefunden als ich das Schaltwerk abgeschraubt habe sah ich eine zweite kleinere Rolle welche für den Spulenantried ist.

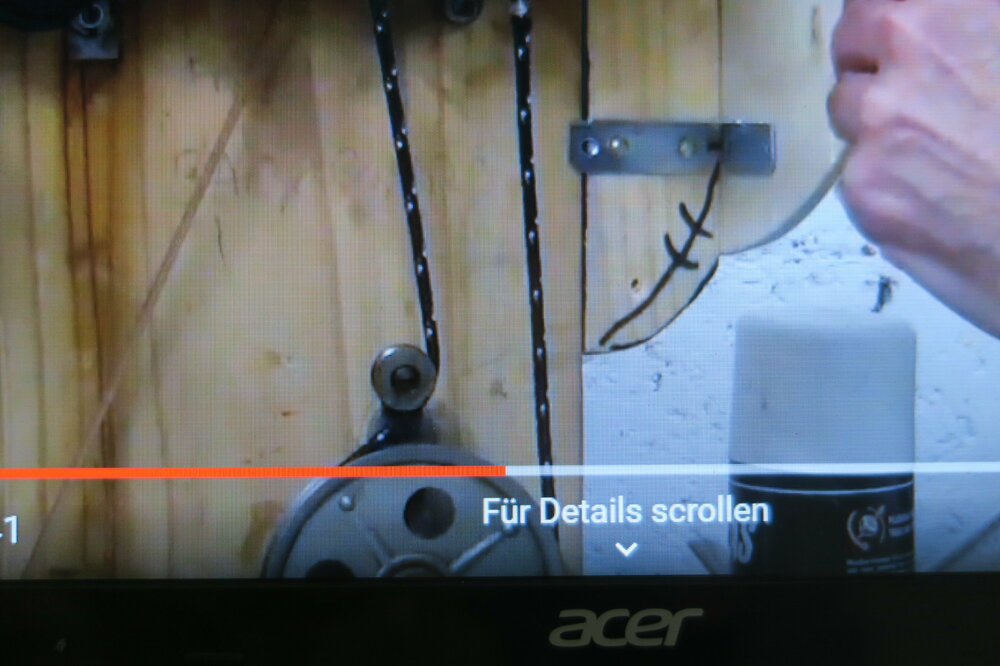

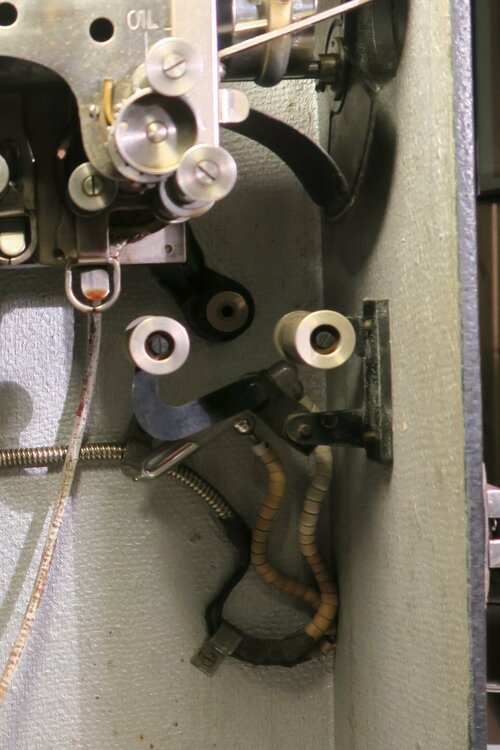

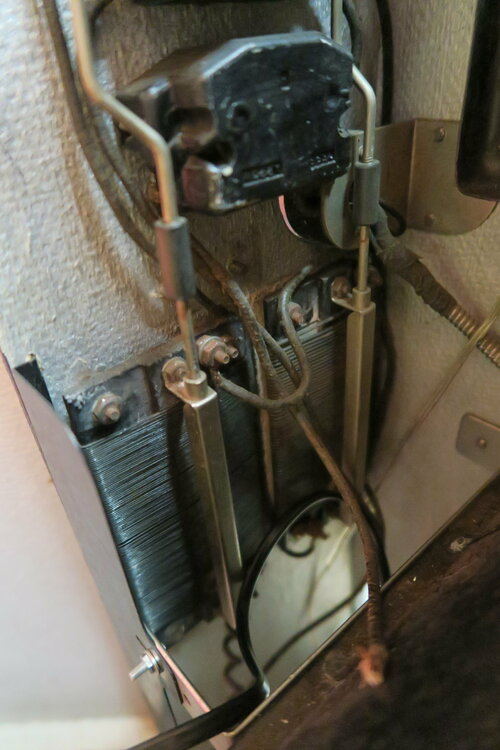

Auf You Tube gibt es ein Video wo es auch ersichtlich ist . Ist er nicht wunderschön . Auf dem letzten Bild sieht man ein Glasröhrchen welches

Quecksilber  enthält welches mit den beiden  Führungsrollen verbunden ist bei Filmriss gehen die Rollen hinauf das Quecksilber das wie ein

Schalter wirkt   unterbricht die Stromversorgung . Der Projektor war für Nitro Filme gebaut und die helle Auskleidung ist Aspest . Das war noch

Technik vor 100 Jahren .

[TK-Chris]

Ja, Quecksilber und offenporiger Asbest, wirklich schöne Technik - nicht!

Nebenbei bemerkt, das hätte man auch ohne die Demontage des Schaltwerkes gesehen, wenn man den Riemen als soches erkannt hätte.



Ich bin wirklich ein freund alter Technik, aber bei solchen Dingen muss man zu 100% sicher sein, was man da tut, sonst kann das ganz ganz schnell nach hinten los gehen - die Lüsterklemmen unten links im Gehäuse sind hoffentlich nicht mehr vorhanden....

[meissnersigi]

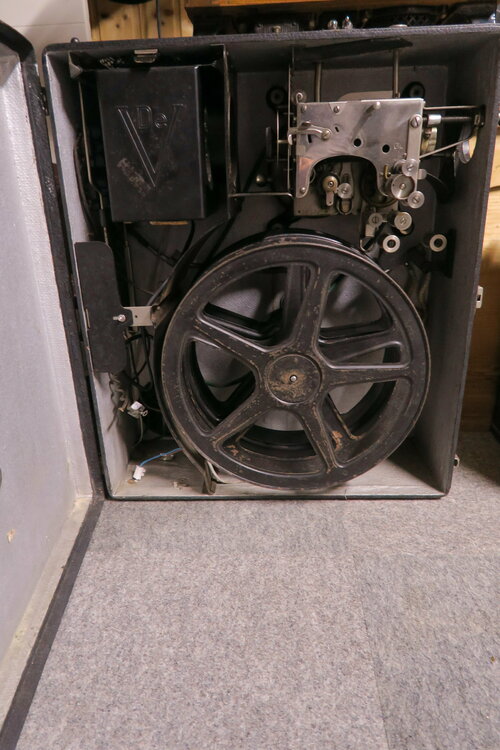

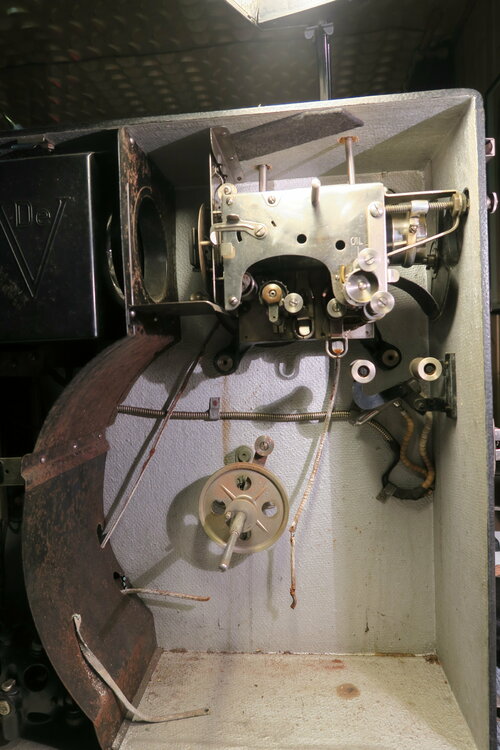

Hallo liebe Filmfreunde ,  vielen Dank für Eure Teilnahme mit euren Beiträgen . Hier noch einige Bilder zu meinem 100 Jährigen .

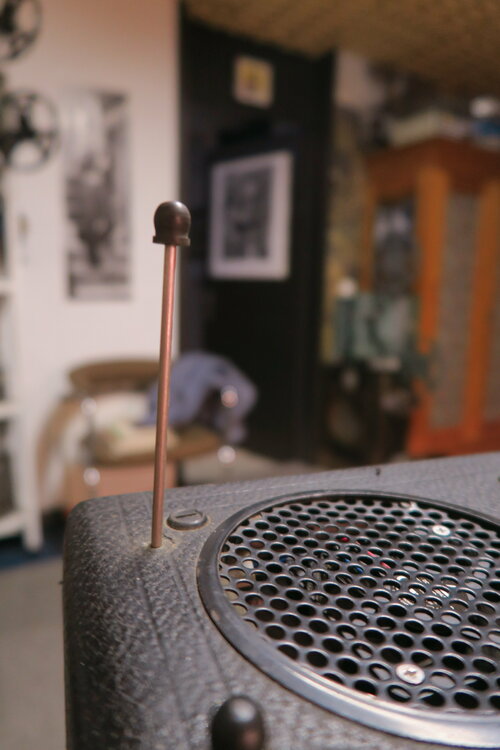

An der Seitenwand hat es zwei Schiebeponti welchen mit einem Stab oben Bewegen kann indem man ihn herauszieht ein Unikum .

Der Testlauf war erfolgreich das Werk lief sehr schön und recht leise mit Film wird es etwas lauter sein .

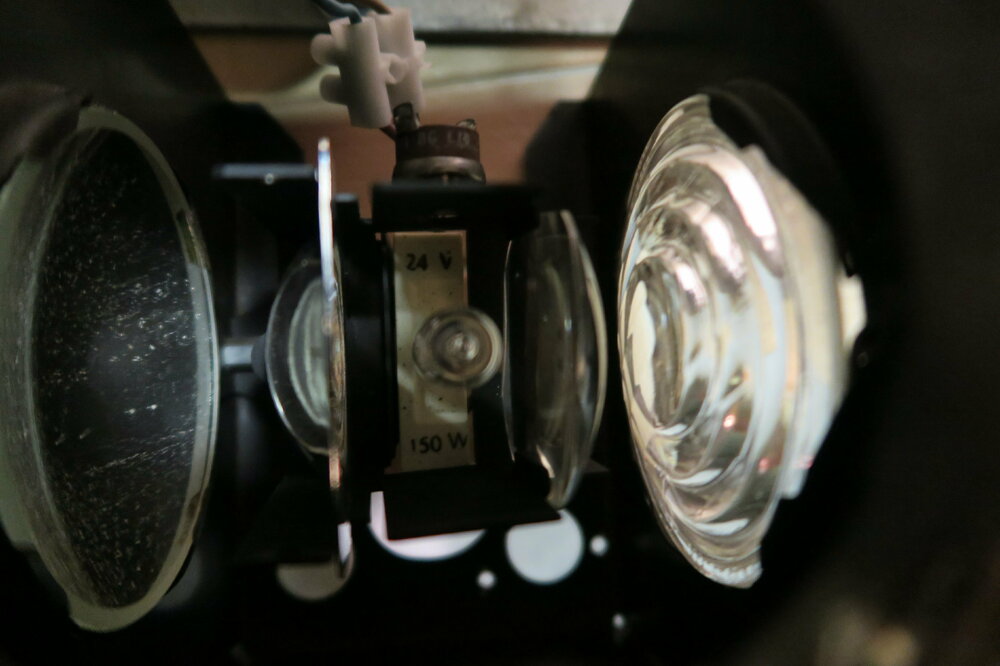

Als Lichtquelle habe ich eine Dia Lampe mit Optik eingebaut . Der Motor ist nicht mehr zu gebrauchen das Gehäuse   war aus einem Kunststoff

wie die Flügelblenden der Pathe Babys und brüchig .



[meissnersigi]

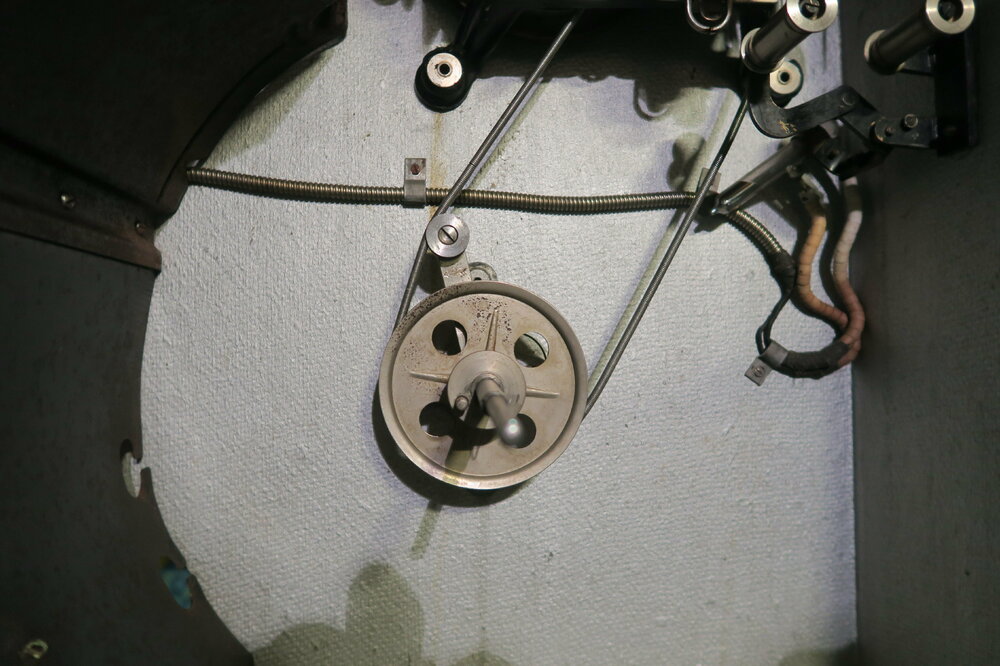

Nachtrag,  die kleine umlenkrolle am Rad ist natürlich auf der falschen Seite ich habe sie nun geändert so dass sie nun von links nach rechts auf

den antrieb drückt also die Andrucksfläche vergrössert.
