KEM Schneidetisch


TimTK35

Recommended Posts

Hallo zusammen,

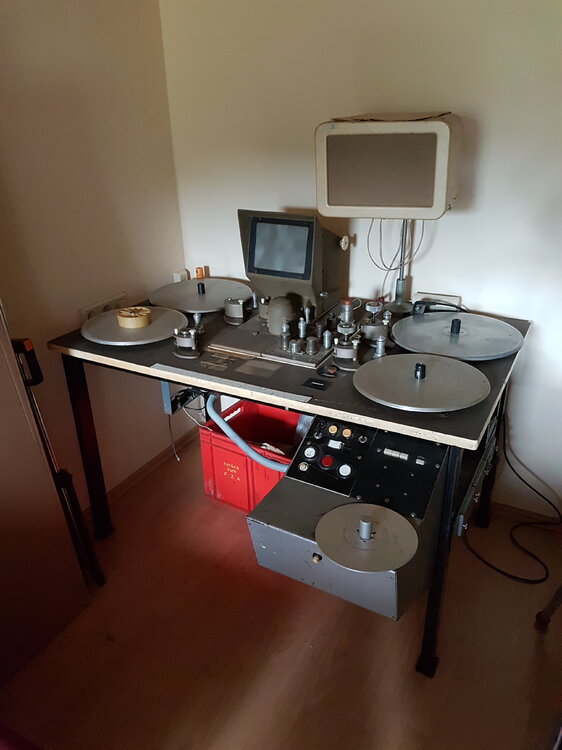

Ich habe mir neulich diesen KEM Schneidetisch gekauft. Leider macht mir die elektrik etwas zu schaffen. Hat jemand dazu eventuell Schaltpläne, Bedienungsanleitung oder sonstige Unterlagen? Für etwas Hilfe wäre ich sehr dankbar.



Link to comment
Share on other sites

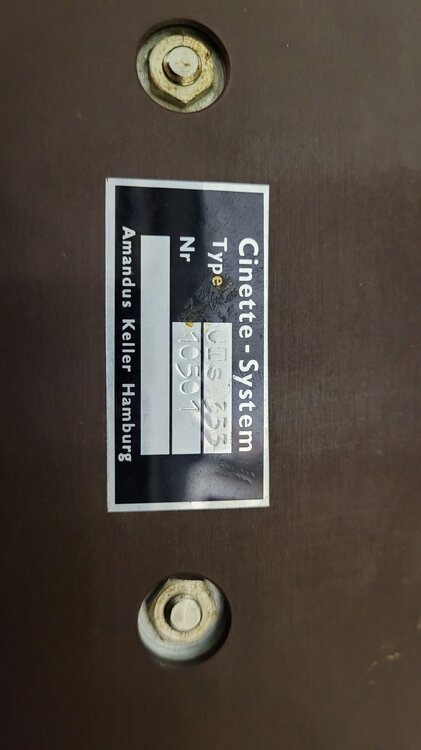

Habe den Amadeus Keller und fast 40 Jahre dran gearbeitet und finde ihn toll, ok, andere sind von Steenbeck begeistert 😉



Etwas problematisch bei der Elektrik ist die Steuerung über die vielen Relais, da gibt es dann schon einmal Kontaktpropleme. Dann läuft ein Teller oder ein Antrieb nicht, klopfen half, aber nicht auf Dauer 🙂

Bei mir sind die zum Teil im abhängbaren Bedienpult untergebracht als auch im rechten Teil des Fusses.

Früher hatte ich immer alle 3-4 Jahre den Techniker da, einfach um mal durchzusehen. Hab ich immer früh genug angekündigt, und wenn er in der Nähe war, kam er vorbei, ohne extra Fahrtkosten.



Hier mein Amadeus:  http://www.medien-museum.de/museum/FILM/35mm/35mm3.htm

Link to comment
Share on other sites

Macht er keinen Mucks?

Ich fürchte, das wir schwierig, an original Unterlagen ran zu kommen.

Wenn zumindest die Elektrik unverbastelt ist, hast Du Chancen durch mühevolles Prüfen der einzelnen Bauteile (Relais, Kondensatoren, ggf. vorhandene Lastwiderstände), das Ding wieder zum laufen zu bringen.

Ich weiß nun nicht, wie es bei diesem Modell hier gelöst ist, aber ich mache gleich auf einen möglichen Umstand aufmerksam:

Bei den alten STeenbecks gabs ein Fußpedal, mit dem man einen Motor über einen Kohlewiderstand laufen lassen konnte. Dieser Widerstand arbeitet nach dem gleichen Prinzip wie ein Nähmaschinenfußanlasser, allerdings ist er für höhere Leistung ausgelegt: Ich wei0 nicht, ob Deiner auch sowas hat, aber mach Dir wenig Hoffnung, dass der noch geht Aber Alternativen finden sich da leicht. Ansonsten: Baugruppenweise durchmessen und bei Fragen fragen.

Link to comment
Share on other sites

Den Fußschalteranschluss habe ich gefunden. Scheint aber auch ohne zu funktionieren, da an dem Steckplatz ein Microtaster verbaut ist um Signal zu geben wenn angesteckt.



Ein bisschen was tut er ja. Bloß leider nicht ganz das was er soll. Original ist er definitiv nicht mehr. Der originale Metall Fuß des Tisches ist entfernt worden und die Platte auf ein neues gestell gesetzt. Es wurden auch Veränderungen an der elektrik vorgenommen. Laut Aussage des vorbesitzers soll er wohl in dieser Konfiguration gelaufen sein. Kann ich so aber noch nicht bestätigen.



Da ich leider keine Erfahrung mit dem Tisch habe und auch keine Bedienungsanleitung weiß ich nicht genau wofür die unbeschrifteten Schalter/Knöpfe sind. Somit passiert bei manchen Knöpfen/Schaltern etwas, ich weiß aber nicht ob es das tut was es soll.

Link to comment
Share on other sites

Das linke Tableau ist für die Motorsteuerung. die beiden weißen Knöpfe sind für vor und zurück, der rote Stopp.

Kippschalter fürs Licht / evtl. Lichttonlampe.

Die beiden gelben Knöpfe weiß ich nicht.
