Der Hersteller ist völlig egal. In einen BAUER P6 habe ich vor zwei Jahren diese hier eingebaut (MKSP 14µF/450V): https://www.ebay.de/itm/223928357111?_skw=MIFLEX+Motorkondensator+14µF+450+V&itmmeta=01KKCVE1MBDTS1EXWYMQ1HS9QA&hash=item34232b90f7:g:lwAAAOSwPp9eVnDK&itmprp=enc%3AAQALAAABAGfYFPkwiKCW4ZNSs2u11xCJ0vqmmIyZKIzRHcQGhBZnLM2Ay8T1fcQP9SKCOnQoyvxzDq1cEKQmuT7N8lQQkWNM6tlboef4XNUneB7wIGnSXVIU6m9TOhGiL674fmeu%2BnpLBigmRapBm%2FwkDdBQmH4JgKbANxnK2tXsVDAJVgrhUoMYlY56ijgNBdBxu9TAMMUQaMjbNIJN%2Bvj8z1xxpQ2VgIF53B1tmtIa4pLoMiGgv64sPFXtjPJmzIABpZK0e56xuTCu8wTL9qhWvlh237QQuIJpDcwTo9JpS350Z2tDGCKIhQDM%2FFuwtqzIGj4n8SSUUFuBcEVDtPw2mm7xYDo%3D|tkp%3ABk9SR8CauJubZw

Der Unterschied ist in der Tat minimal, sollte aber wahrnehmbar sein. Gelötet wird da nichts, bei der Umschaltung von Spar auf Vollicht wird auf eine andere Anzapfung vom Trafo umgeschaltet. Das sind Kontakte am Drehschalter, die mit Nocken betätigt werden. Die Kabel sind mit Flachsteckern versehen und geklemmt. Da fließen Ströme von 8 Amperé.

Hast Du den breiten SOUNDMIX Schieber schon mal auf volle Pulle (100%) geschoben? Dann geht bei meinem zumindest die SOUNDMIX Lampe aus und Record leuchtet.

Hallo Volty, herzlich willkommen im Forum. Mir scheint es, Du hast das erste Mal Kontakt mit solchen Dingen. Zumindest gibt es hier für uns einen Unterschied zwischen Videos, die mit einem Smartphone, Computer, BD-Player oder auch wenn älter mit einem Videorecorder abgespielt werden und Filmen, für die man einen Projektor zur Bildwiedergabe benutzt. Auf Deinem Hochkant-Video ist leider so gut wie nichts zu erkennen. Das sich die Aufwickelspule dreht, wenn der Projektor vorwärts läuft, ist völlig normal. Ein Projektor ist kein Tonbandgerät, wo das Band links abläuft und rechts wieder aufgewickelt wird. Prinzipiell läuft bei einem Filmprojektor der Film von vorne (die Spule die näher zum Objektiv liegt) nach hinten durch. Der Film wird von oben nach unten durch die Filmbahn gezogen. Ein wichtiges Unterscheidungsmerkmal ist auch die Breite des Films und bei 8mm Breite die Größe der Perforationslöcher im Film (Unterschied Normal8/Super8).

Da ich mal einen Schießkino-Siemens 2000 aus einer Sammlung "geerbt" habe, weiß ich zumindest, dass das kein Schießkino-Projektor ist. Die hatten vorne an der Hauptwelle, wo normalerweise das Handrad sitzt, einen Bremsmagneten, der die Hauptwelle festhielt. Im Stillstand wurde ein Hitzeschutzglas eingeschwenkt. Kann auch so ein perforiertes Blechteil gewesen sein. Der Magnet war immer angezogen, wenn der Projektor lief. Abgefallen war dann die Bremse fest. Irgendwann fing der Magnet an zu qualmen. Dann habe ich das Teil bei Ebay verkauft. Schießkinoanlagen gab es zum Beispiel in den Schießanlagen der Polizei. Die Leinwand war aus Pappe bzw. Papier und diente gleichzeitig als Zielscheibe.

Ich denke mal, Roland meint die Stahlpese, die den Aufwickeldorn antreibt.

So wie der Kumpel ganz links im Bild? Sorry, Dein Bild sieht mir zu sehr nach Smartphone aus.

Parallelschaltung bzw. Nebenschluss im "DC-Modus" wäre nicht unbedingt ein verbotener Betriebszustand. Du willst den Motor ja nicht mit Nennspannung als Nebenschlussmotor betreiben. Anlaufprobleme könnte es durchaus geben, da der Motor im Nebenschluss eine andere "Drehmomententwicklung" hat. Im Reihenschluss ist das Drehmoment beim Anlaufen am höchsten. Im Nebenschluss steigt das Drehmoment mit Spannung und Drehzahl an. Stark vereinfacht ausgedrückt. Du musst wohl oder übel ausprobieren, ob der Motor unter der vorgesehenen Last anläuft.

Der Denkfehler könnte möglicherweise sein, dass Du sowohl die Polarität am Rotor als auch einen Polwendeschalter einsetzt. Eigentlich muss die Polarität gleichbleiben und nur der Polwendeschalter geschaltet werden. Hier hilft wirklich nur ein Experiment. Das die Richtungsumkehr erst im Moment des Einschaltens erfolgt, finde ich nicht glücklich gelöst.

Ja. Die alten NORIS-N8 Projektoren haben tatsächlich einen Spartrafo. Erkennen kann man das mit einem Multimeter. Es gibt keine galvanische Trennung von Motor und Lampe vom Netzstrom. Bei mir ist der Trafo auch noch kaputt gegangen, als er 30 Minuten mit voller Lampenleistung (100W/12V) lief. Auf dem Trafo sind 8A max. Lampenstrom angegeben. Das ist schon extrem knapp bemessen.

Moin, Ich würde auch mitmachen. Olli hat mir zwei Ideen vorgestellt, von der ich die mit dem Arbeitstitel "Lovescam" als am ehesten in kurzer Zeit umsetzbar ansehe und auch vom Plot gefällt sie mir.

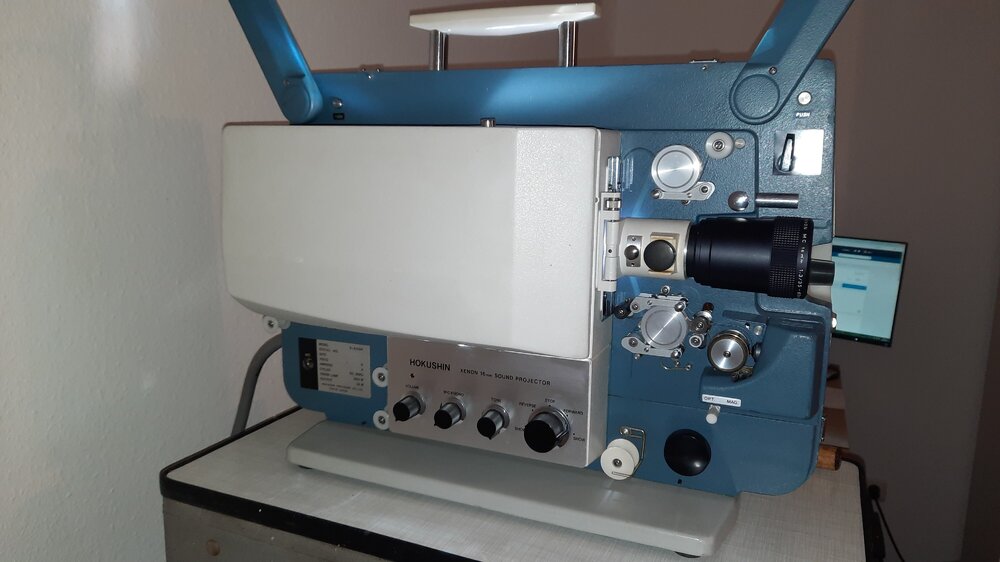

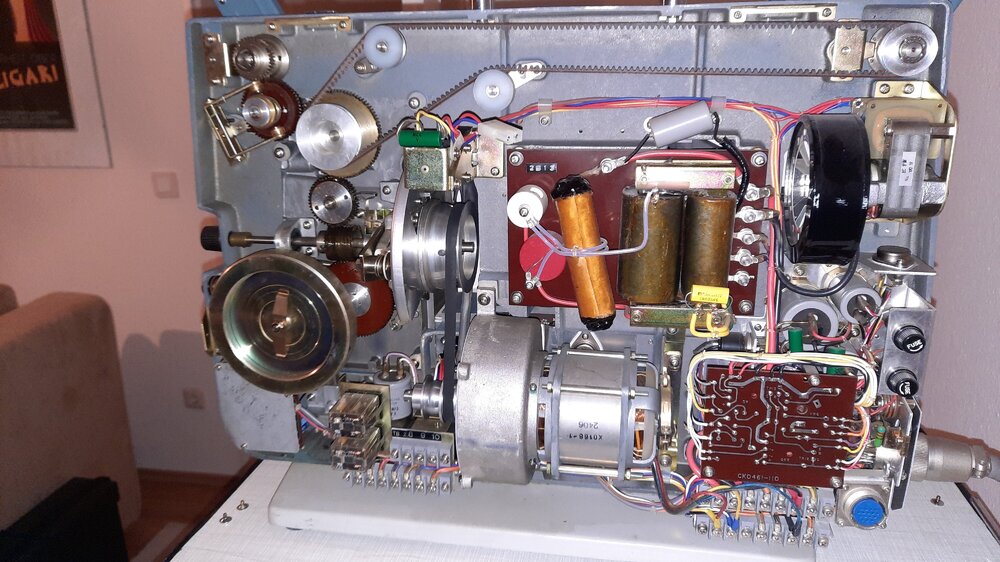

Moin zusammen, Ich habe einen ähnlichen NORIS für einen Umbau als Filmabtaster im Dauerlauf vorgesehen. Ich habe Friedemann auch schon mal davon berichtet. Leider habe ich aus Zeitmangel noch nicht weiter daran arbeiten können. Der Hokushin und ein Filmschnitt sind mir dazwischen gekommen. Diese NORIS-Motoren sind Allstrom- oder wie Jens schrieb Universalmotoren. Sie laufen definitiv mit Wechselstrom UND mit Gleichstrom. Die vier Kabel gehören zum Rotor und zum Stator. Der Motor ist im Projektor als Reihenschlussmotor verkabelt. Ich habe die Originalklaviatur dringelassen, da die auch eine Drehrichtungsumkehr ermöglicht. Wenn der Motor mit Gleichstrom überhaupt nicht läuft, dann ist garantiert irgendetwas falsch angeschlossen oder vielleicht auch der Kommutator verdreckt oder einer der Entstörkondensatoren hat eine Macke. Er läuft mit maximal 110 Volt. Bei normaler Drehzahl (ca. 18 fps) habe ich etwa 80 Volt Motorspannung gemessen. Bei 24 Volt läuft er bereits los.

Nein. Zumindest hat der von Dir genannte Lampentyp ein deutlich gelblicheres Licht. Halogenlampen für Projektoren haben in der Regel eine Lebensdauer von nominal ca. 50 Stunden. Bei OSRAM stand z.B. "XENOPHOT" auf der Packung. Alles andere sind Haushaltslampen.

Hm, der P6studio und der P7studio sollen unterschiedliche Zahnriemen haben? Hast Du Deinen Riemen selbst gemessen oder die Werte irgendwo recherchiert? Du schriebst 295mm Umfang und 62 Zähne. Sind das die von Dir ermittelten Werte?

Die Super-8 Profis behaupten, sie können den Riemen liefern: https://www.s8profis.de/de/antriebsriemen-fuer-16mm-bauer-p6-studio-original-riemen.html
