Werd ich die Woche ausprobieren,wenn ich wieder in meinem Kino bin.Ich meine das sich der Revolver relativ leicht drehen lässt.Der Motor läuft nicht wenn ich auf wechseln drücke,es sei denn es funkioniert zufällig mal.So wie oben beschrieben. Merkwürdig ist halt ,das es nach dem betätigen teilweise 6-8 oder sogar 10 sec dauert falls er mal dreht.So hat es einige Male funkioniert.Eben durch diese Zeitverzögerung hatte ich auf den Kodensator getippt.

Der Maskenschieber funktioniert.Auch dann wenn der Objektivwechsel wieder nicht klappt.Die Enschalter sind es meiner Meinung nach auch nicht.

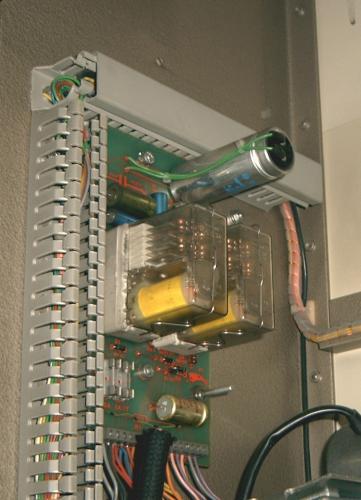

Der Objektivwechsel an meiner Fp 30 ist momentan Glüchsache,auch schwierig zu beschreiben.Mal funtioniert er ,mal nicht. Beim einschalten des Projektors und Betätigung der Wechselfunktion geht es mal gleich,mal auch nicht.Dann wieder drücke ich z.B. auf CS und die Funktion wird erst 6-8 sec später ausgeführt.Oder auch wieder gar nicht. Wenn ich die Funktion über die Matrix stecke und das Programm von Hand durchschalte funktioniert es .Beim Durchlauf über den Foliensensor wird die Funktion einwandfrei angesteuert aber der Wechsel funktionert wieder nicht.Hat bis jetzt noch bei keinem Filmdurchlauf geklappt obwohl die Matrix korrekt schaltet. Ich würde gerne die ganze Steuerungseinheit mal tauschen,falls jemand eine komplette Platine über hat,einfach mal melden.Ist für eine Maschine mit zweier Revolver.Bj. 1983. Irgentwie habe ich den Kondensator im Verdacht(siehe Bild).Kann das damit zusammenhängen?welche Fuktion hat der überhaupt?

Das freut mich.Hab mir nie die 35mm Kopie angeschaut.Den Film kenne ich noch aus alten VHS Video Zeiten .Hatte jahrelang die uralte Erstauflage von UFA Video als Grossbox.War aber nicht so mein Fall,drum hab ich mir nicht die Mühe gemacht den aufzuspielen.

Aha,ich sehe Du spielst immer noch meinen ehemaligen"Concorde Inferno".

http://www.dieaktuel...Kino-Holzminden Im Interview ist von 4K die rede.

Ein verstellter Foliensensor könnte(theoretisch)einen solchen durchgehenden Laufstreifen verursachen,vermute ich mal.Da das Ding ja nach der Projektion angebracht ist würde man es erst beim nächsten abspielen bemerken.

ok,danke

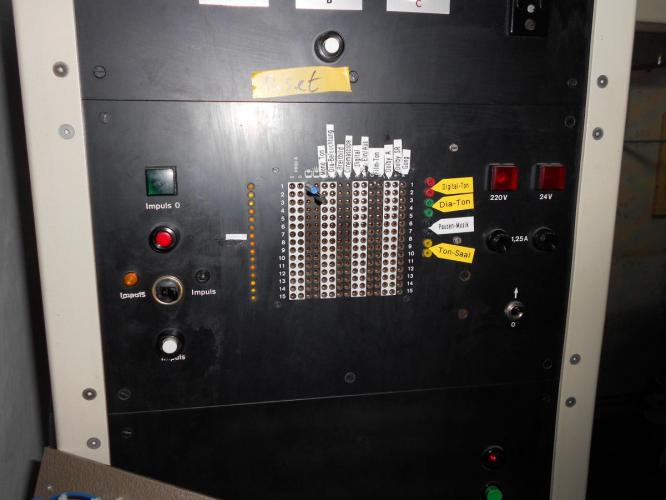

Mal was anderes; Welche Funktion haben eigentlich die zwei schwarzen Kippschalter ,einmal der Links ,Beschriftung Impuls(durchgestrichen) - Impuls und der rechte 0 - Pfeil nach oben ?

Leute,ihr könnt versichert sein,das da einige Grundkenntnisse im Bereich Elektrik vorhanden sind.Nur bei den Schaltungen im Projektor nicht,da ich da vorher natürlich nie was mit zu tun hatte.Da frage ich vorher lieber mal die Experten,die sich mit sowas auskennen,bevor was falsch gemacht wird und was kaputt geht und ich mir erst wieder Ersatz besorgen muss. Ansonsten habe ich hier im "Kino" wie im gesammten Haus alle Elektik incl. der Unterverteilung selbst gemacht und zwar alles NACH VORSCHRIFT.Da gibt es nichts zu beanstanden .Das garantiere ich! Und das mit der Matrix wird auch noch hinhauen,wollte halt Zeit und Aufwand sparen,deswegen die Nachfrage. Einen Kolben habe ich nun auch schon getauscht,na und?Schutzhanschuhe incl Schutzbrille und Visier! habe ich mir aus meiner Firma mitgebracht.Wir arbeiten da mit Chemischen Produkten und von daher bin ich das gewohnt das zu tragen.Dazu noch eine dicke Lederjacke angezogen und mit Sorgfalt gearbeitet.

Ok danke.Werde das mal die Tage versuchen.

Ich schau morgen mal nach.Siemens weiß ich jetzt nicht,Relais sind aber alle drin und schalten auch,das weiß ich. Dirk

Hallo Jens! Nein das Prinzip der Matrix ich völlig klar,sie funktioniert ja auch einwandfrei.Dimmer hell und dunkel,Revolverwechsel Bw zu Cs geht alles.Nur nicht die blöde Dialicht Funktion.Auf der Klemmleiste(Anschluss Nr 4) im Tableu fehlt auch das Kabel das von der Matrix kommt.Hat man eventuell auf eine andere Funktion geklemmt.Und ich finde das einfach nicht.Wollte schon ein anderes aufklemmen,ist aber bisher gescheitert,da ich einfach keinen Durchgang bekomme. Ganz rechts zb.steht laut Beschriftung"Gong".Hätte das einfach auf Klemme Nr 4 gelegt aber ich finde nicht die Klemmen Nr zu dem Kabel mit der Gong Funktion.

So,der Dimmer funktioniert soweit.Mit allen gewünschten Funktionen.Auch das Dialicht von Dunkel auf halbdunkel. Nur habe ich jetzt ein Problem an der Matrix.Ich kann dort nur zwei Funktionen steuern.Von hell auf dunkel und umgekehrt.Die Funktion Dialicht kann ich nicht ansteuern.Ich habe mal ein Foto der Klemmleiste im Tableu gemacht.Die normalerweise dafür vorgesehene Klemme ist Nr.4.Wie man sieht kann es auch nicht gehen,da dort links nur ein Kabel(das graue) angeklemmt ist.Das ist das welches zum Taster im Tableu geht.Es fehlt ein Kabel das zur Matrix führt.(die vier Kabel rechts sind die Abgänge zum Dimmer). Im zweiten Foto sieht man das die Matrix ursprünglich aber die Funktion zum Dialicht hatte(ist der zweite weiße Aufkleber von links). Nur finde ich den Anschluss dazu nicht.Irgentwie kann ich auch den weg von der Klemmleiste bis hin zur Matrix nicht richtig ausklingeln.Geht das nur im eingeschalteten Zustand? Gruss Dirk

Habe von der Firma Ruhstrat freundlicherweise einen Stromlaufplan bekommen.Also fehlt mir jetzt nur noch die Brücke zwischen L und 1 und dann läuft der Dimmer mit Selbsthaltung?Muss in der Brücke dann noch ein Öffner-Taster drin sein? STL314051406550.pdf

Mit dem C- Automat funktionierte der Dimmer einwandfrei. Wie schon gesagt wurde,Klemme 3 von aus bis max. hell,stop am Ende. Klemme 5 von max. Hell bis ganz aus,stop am Ende. Und Klemme 4 von max hell bis ca. halbdunkel,also das besagte Dialicht. (schön wäre es noch umgekehrt,von aus bis halbdunkel,wenn der Abspann läuft.Das scheint aber nicht zu gehen) Alledings läuft der Dimmer nur solange wie ich ihm Strom auf die jeweilige Klemme gebe.Das ist mir noch nicht ganz klar wie das dann funktionieren soll,von der Matrix kommt ja wohl jeweils immer nur ein Momentkontakt,oder nicht?

Danke. Habe vorhin mal ein Kabel mit Stecker an den Dimmer angeschlossen.Jedesmal beim reinstecken in die Steckdose flog der Automat.Ich habe aber noch einen C 16 - Automat,ein guten von Siemens.Probiere ich morgen mal aus.Komplett eigener Stromkreis geht momentan aber nicht.Zurzeit habe ich drei seperate Stromkreise im BWR.Einen Für den Projektor/Teller,einen für den Inverter und einen für den Rest,also Licht und die Tonanlage.Dann müsste ich noch ein neues Kabel aus der Unterverteilung ziehen.Das wäre dann mit einigem Aufwand verbunden.

Ok,ich werde einfach mal eine Fassung mit einer Glühlampe anschließen zum ausprobieren. Wieso eigentlich "Diasteuerung"?.Was hat der Dimmer mit einem Diaprojektor zu tun.Oder ist damit eine schwache Beleuchtung während der Diavorführung gemeint? Dann ist der gesammte Lichtstrom des Kinos über einen eigenen Sicherungsautomat abgesichert.Da da aber noch ein paar andere Sachen mit dranhängen weiß ich nicht ob ich den flinken B Automaten mit einem trägeren C Automaten tauschen kann. Dann hat der Projektor natürlich auch eine eigene Sicherung.Die Schaltung des Dimmers erfolgt ja über die Matrix des Projektors.Gib es da keine Probleme,weil zwei verschiedene Stromkreise?

Hallo! Ich habe hier einen elekt. Dimmer/Saalverdunkler von Ruhstrat/RTKM. Ich habe mal ein Foto der Klemmleiste gemacht. Von links nach rechts; Die ersten beiden Klemmanschlüsse,Bezeichnung "Netz" 1.2 / 1.1.,ist eigentlich wohl kar der 220 V Netzanschluss,Phase/Null Klemmen drei und Vier;Bezeichnung "Abnahme " 2.2 / 2.1 , ein Kabel war angeschlossen,ich denke mal das ist der Lampendraht zu der Beleuchtung die Klemmen fünf und sechs (Bezeichnung "Steuerleitung" 220/230 V n / u ) und sieben und acht (Bezeichnung "Motor" 220/230 V n / u) sind bereits durch Brücken verdrahtet.Hier wird wohl nichts mehr weiter mit angeschlossen. Ja dann habe ich noch die Klemmen 9 ,10,11,12,13,14 Bezeichnung "Steuerung" L/1/2/3/4/5 Hier wird wohl der Dimmer für die jeweiligen Programme angesteuert,also z.B von der Matrix der Fp 30. Meine Fragen wären hierzu ; Ich nehme an das die Ansteuerung zum Dimmer von der Matrix auch mit 220 V geschieht,oder 24V ?Ich müsste also eine Verbindung von der Matrix zum Dimmer machen. Weiß jemand für welche Licht-Programme die einzelnen Buchstaben stehen? Hat jemand vielleicht noch Unterlagen zu dem Dimmer? Danke Gruss Dirk

Ich denke mal ja.Auf der Box und den Spulen steht auch "Made in Italy" drauf.

Habe noch Spulen Marke Cinebox,jeweils zwei im Tragebehälter.
