  1. Weitere Links: Beaulieu 7008: http://www.apecity.com/manuals/pdf/super8-sound_sales_literature.pdf B. 2008s: http://www.apecity.com/manuals/pdf/beaulieu_2008s_manual_addendum.pdf B 5008s: http://www.apecity.com/manuals/pdf/beaulieu_5008s_multispeed.pdf B. R8: http://www.apecity.com/manuals/pdf/beaulieu_r8.pdf B. R16 Diagramm: http://www.apecity.com/manuals/pdf/beaulieu_r16_automatic_w_diagram.pdf B. R16 Electric Prospekt: http://www.apecity.com/manuals/pdf/beaulieu_r16_electric_brochure.pdf B. R16 SYNC Prospekt: http://www.apecity.com/manuals/pdf/beaulieu_r16_sync_brochure.pdf August 1968 B. News Bulletin: http://www.apecity.com/manuals/pdf/beaulieu_news_bulletin_aug_1_1968.pdf B S8 Garantiekarte: http://www.apecity.com/manuals/pdf/beaulieu_certificate_of_origin_and_guarantee.pdf B. 4008 Service Manual: http://www.apecity.com/manuals/pdf/beaulieu_4008_repair_and_disassembly_service_manual.pdf Schneider schärfentiefe Tabelle: http://www.apecity.com/manuals/pdf/schneider_variogon-and-optivaron_depth-of-field_chart.pdf http://www.apecity.com/manuals/pdf/schneider-kreuznach_1-1.8_8-48mm_depth_of_field_chart.pdf
  2. Ich bin halt Beaulieufan - obwohl ich noch nie einen Film durch diese Geräte gejagt habe :twisted:
  3. Hier noch weitere gute Beaulieu PDFs die sich bei mir in den Jahren angesammelt haben: Über Marcel Beaulieu: http://www.giesenfeld.de/Filmarbeit/Beaulieu-Tafel.pdf How to use your R16: http://www.apecity.com/manuals/pdf/beaulieu_r16_automatic.pdf How to use your R16 ELECTRIC: http://www.intervalometers.com/pdfs/2005-bl-camera-manual.pdf R16 Automatic Manual: http://www.zachpoff.com/site2/wp-content/uploads/beaulieu_r16_manual.pdf M8 / T8: http://www.beaulieu-images.com/media/historique/pdf/m8%20.t8.%20proj%20et%20cameras%202.pdf The new 7008: http://www.apecity.com/manuals/pdf/beaulieu_7008_series_brochure.pdf Preisliste Super8 Juni 1968: http://www.apecity.com/manuals/pdf/beaulieu_super_8_price_list_1968.pdf 2008S: http://www.apecity.com/manuals/pdf/beaulieu_2008s.pdf 4008 ZM II: http://www.academyart.edu/export/sites/marketing/webcheckout/film/beaulieu.pdf R16 Intervalometer: http://www.intervalometers.com/manuals/2000-tiv-beaulieu.pdf Aufsteckmikrofon Beaulieu: http://www.apecity.com/manuals/pdf/beaulieu_boom_microphone.pdf Varigon 1.8 / 6-180mm: http://www.schneiderkreuznach.com/fileadmin/user_upload/bu_photo_imaging/Foto-Objektive/know_how/Variogon_Zoomobjektive.pdf beaulieu american cineatographer November 1975: http://www.dtvgroup.com/Super8Sound/American_Cinematographer.pdf Schneider Varigon & Optivaron S8: http://www.apecity.com/manuals/pdf/schneider_variogon_and_optivaron_super8_brochure.pdf 4008 ZM: http://www.apecity.com/manuals/pdf/beaulieu_4008_zm.pdf 4008 ZM II: http://www.apecity.com/manuals/pdf/beaulieu_4008_zm_2.pdf
  4. P.S. Ich überlege gerade ob man nicht aus der Übersichtszeichnung ein schönes DEKO-Poster digital drucken sollte? Ich habe die Daten auf meinen Server geschoben: http://www.fxcinema.de/beaulieu_r16/beaulieu_r16.pdf (34 MB) http://www.fxcinema.de/beaulieu_r16/beaulieu_r16_automatic.pdf (6 MB) http://www.fxcinema.de/beaulieu_r16/beaulieu_r16_automatic_brochure.pdf (2 MB) http://www.fxcinema.de/beaulieu_r16/beaulieu_r16_electric.pdf (2 MB)
  5. Bis heute nix gefunden. Falls interesse besteht, ich besitze nun eine PDF Kopie der original Schaltpläne (Datum 17.10.1965) von der "Beaulieu R16 Automatic" inkl. Explosionszeichnungen der mechanischen Teile.
  6. Ist dieser Beaulieu-Link schon bekannt? Auf Seite 18 das SW Foto, ist das die Beaulieu Fertigung? http://de.calameo.com/read/0000135475cd627b30526
  7. was habe ich früher (als 16 jähriger) von dieser Kamera geträumt und mir die Nase am Schaufenster platt gedrückt, aber das Teil war für mich finanziell einfach unerreichbar - auch gebraucht. Heute habe ich zumindest eine optisch gutaussehnde ZM + R16 in der Vitrine ;-)
  8. Ist die wirklich noch zu empfehlen? Ich habe 3 Stück davon, da ich eigentlich nur die Optik benötige habe ich mir die Teile auch mal kurz von innen angeschaut. Hier wurde ja nicht gerade "Industriestandard" verbaut, bei einer lösen sich alle Kabelverbindungen auf (Weichmacher), bei der zweiten ist durch Luftfeuchtigkeit der gebastelt wirkende Hauptschalter verottet, bei der dritten dreht der Motor nicht mehr und Klebeteile lösen sich intern auf. Schaut man z.B. in einer Nizo rein, scheinen sie zumindest optisch für die Ewigkeit gebaut zu sein.
  9. ist zwar O.T. aber was muss genau beachtet werden? Gibt es einen Link? (Hintergrund: habe hier einen Bildwandler, der in der Firmware auf "Negativ" gestellt werden kann, gibt dann via HD-SDI ein Farblich negatives Bild aus)
  10. Hat jemand schon mal daran gedacht, eine entsprechende Graufilterfolie in den Strahlengang zu montieren? Bei vielen Kameras ist das Bildfenster nur geschraubt, hier könnte man doch etwas dahinter (Auflagemaß nicht verändern) legen? Hat den Vorteil, liegt im Strahlengang - Staub stört nicht und Sucher ist frei.
  11. http://www.film-tv-video.de/newsdetail+M5249329c265.html
  12. Ganz klar nein. Das Bild wird vom Bildprozessor gemacht, hier habe ich von aussen nur geringen Einfluß auf Gammakurve + Farbe. Ich bin wegen einer Erkältung (Bett) noch nicht ganz durch mit allen Funktionen. Das ganze ist recht primitiv und kostet finanziell auch nicht sehr viel, aber mit etwas Geschick kann man bestimmt noch was rausholen. Was echt ein wenig übel ist, ist der Rolling Shutter - man kennt es von den filmenden Fotoapparaten. Das ganze CMOS Zeugs wird in China gefertigt und die Dokumentation ist auf das nötigste beschränkt. Ich habe aber undokumentierte und versteckte Menüs gefunden, die auch Einfluss auf das Bild haben - da nicht dokumentiert muss ich alles mühsam erforschen. Ich muss auch noch die Panasonicteile aus dem Zoll abwarten, hier ist die Dokumentation in Englisch etwas besser. Auch sollte ich hier mehr Einfluss auf die Farbe haben, ist halt die neuste Chip Generation. Nicht wirklich. Ich kann durch einen Befehl alles in SW ausgeben und die Lichtempfindlichkeit steigt erheblich, hier werden dann RGB Pixel zusammen ausgelesen. Muss ich nachfragen, mein Kontakt in China spricht zwar etwas Deutsch, hat aber kein großes technisches Verständnis - kann schnell zu Verwechslungen führen. Ich komme zur Zeit aber nicht direkt an ganze Kameras ran (der Markt ist für Europa etwas "abgeschottet"), sondern nur an die darin verbaute Elektronik. Später könnte man noch ein Tonmodul (allerdings ca. 400,- Euro) mit 16 Tonkanäle anfügen, natürlich in bester CD Audio-Qualität. Auch echtes 3D wäre zu relativ niedrigen Kosten möglich.... die USA/Chinesen habe Teile auf der Pfanne, man glaubt es kaum. Wirklich, keine Ahnung ob mir dieses Bastelprojekt wirklich gelingt wie ich mir das so vorstelle.
  13. Das stimmt. Aber ich bin auch kein "Hardcore" S8 Filmer. Früher schielte ich eher auf 16mm, konnte mir aber "nur" S8 leisten. Heute würde ich alle S8 Filme übers Heimkino schauen, ohne Projektor mit dunkler 100W Funzel. Also müsste ich meine S8 Filme aufwändig in HD digitalisieren lassen. Was ist dann noch in diesem HD Stream vorhanden? Richtig, die Eigenschaften vom Filmmaterial und Optik. Ich finde die S8 Optik hat etwas magisches an sich... aber das gleitet gefährlich in die Esoterik :mrgreen: Allerdings bin ich mit dem Cmos von Sony nicht ganz zufrieden (trotz Belichtung = 180 Grad Umlaufblende) und habe auch noch den neuen von Panasonic bestellt. Mal schauen wer besser für die nächsten Bastelschritte geeignet ist. http://www.semicon.p...L/IS00001CE.pdf Angeblich wurde dieses Bild mit diesem Chip gemacht 240GB SSD reicht für ca. 40 Minuten "Film".
  14. Wir sehen ein Frame aus einem "Film" (heutiger erster Test). :mrgreen: Meiner Meinung nach, kommt das S8 Feeling vom Filmmaterial und der Bildgröße einschl. der verwendeten Optik. Also habe ich mir einen 1/3 Zoll Sensor direkt ab Werk geholt (Kontakt in der Branche) der in etwa ein S/N8 Bildfenster ausfüllt. Es ist ein Sony CMOS der das Signal via HD-SDI ausgibt, diese Bilddaten kann ich auf einer SSD in 10Bit 4:2:2 unkomprimiert ohne weitere Bildverluste aufzeichnen. Bei Videokameras wird ab hier in einen zusätzlichen Schritt alles übel eingestampft um auf Bänder oder Sd Karten schreiben zu können, das Ergebnis ist meist ein Videolook. Da ich auch einen SDI Messpark besitze, dachte ich mir, das ich diesen Stream mittels optischer Filterung und Bildprozessor ein wenig an Filmmaterial angleiche. Erste Versuche sehen gar nicht so übel aus. Klar, kein Ersatz für echten Film, aber Video ist es auch nicht ganz..... vielleicht gelingt es mir was neues zu schaffen, etwas zwischen S8+Video.

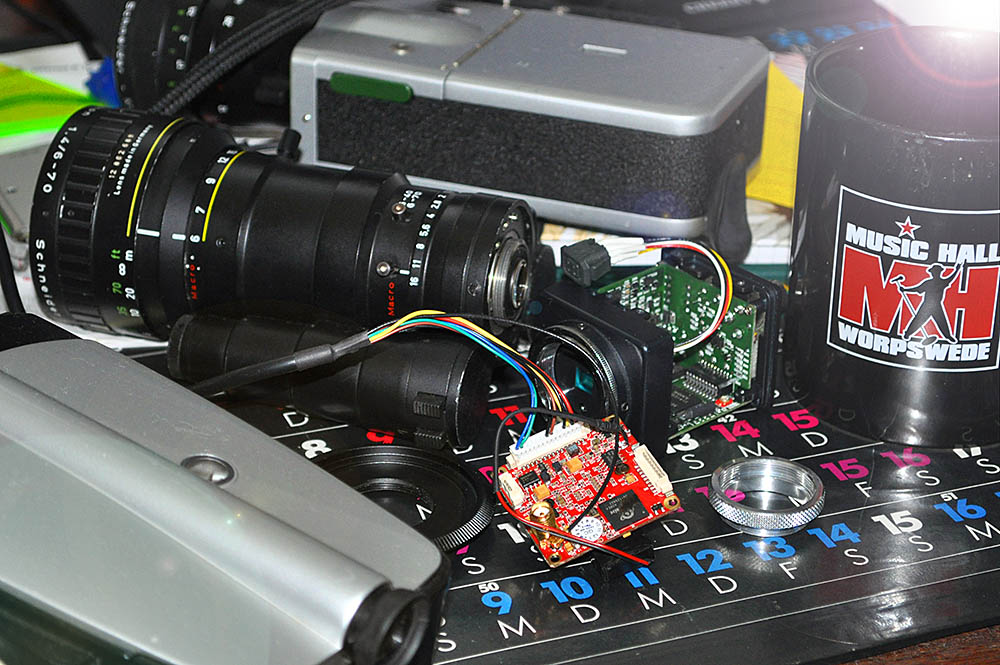

  15. Eine erste Aufnahme meiner selbstgebastelten Super 8 Kamera - ohne Film. Optik Beaulieu Schneider Kreuznach 1.4/6-70mm, in der Telestellung bei F4.0, leider bekomme ich von Hand nicht das Auflagemaß des C-Mount genauer hin. Jetzt muss ich dem Bild noch etwas Kodak "Feeling" beibringen ;-)

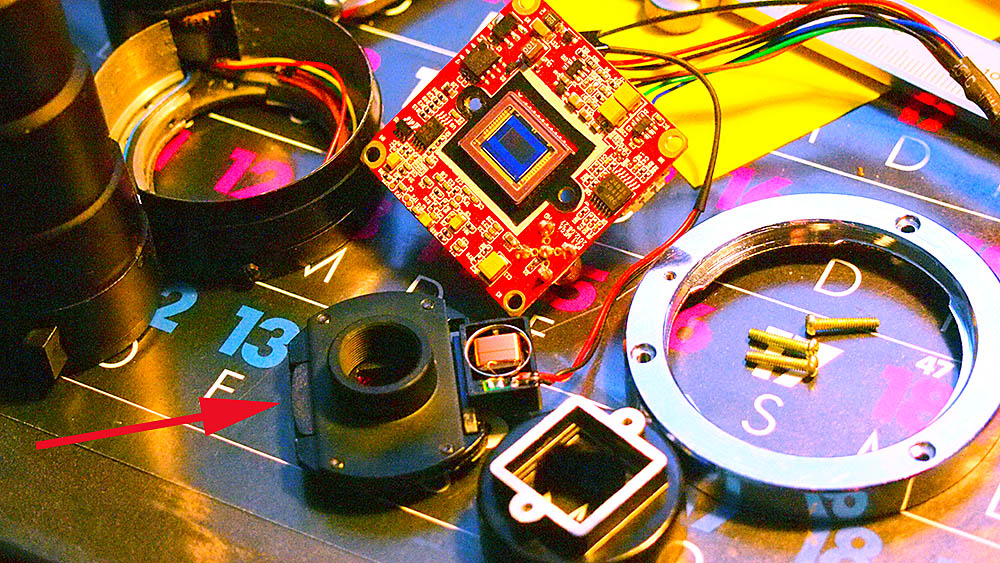

  16. Nur zum Abschluss: Nachdem ich das China-Grundmount um 1mm gekürzt habe, klappt es auch mit dem 4008er Objektiv. Muss zwar beim zoomen immer noch die Bildschärfe leicht nachstellen (Auflagemaß stimmt im 1/100 Bereich noch nicht) aber zum spielen sollte es gehen. Ja, Beaulieu hat ein Auflagemaß von 17,526 mm!
  17. Glaube ich nicht, habe gerade von einer 4008 das Objektiv eigenhändig abgeschraubt und getestet, selber Effekt. Ich konzentriere mich morgen auf dem Hauptmount aus China, da wird ein Chinese sich etwas verrechnet haben ;-)
  18. Ich habe mit einem Objektivsammler telefoniert, er meinte, das an seiner S8 Beaulieu auch 16mm Objektive ohne Einschränkungen laufen. Also muss der Fehler an meinem Hauptmount liegen, keine Ahnung wie ich nun den Fehler suchen soll, aber danke für die Antworten.
  19. Hmmmm... ich habe zum testen eine Kamera mit Cs Mount (12,5mm) + Adapter 5mm = C-Mount 17,5mm. Beide 4008 Optiken sind dann weit über Unendlich heraus. Kürze ich den Adapter wird das Bild scharf.... seltsam. Gegentest, drehe ich eine CS Mount Optik in die Kamera ist das Bild gleich scharf - Kamera also i.O. ....... wenn ich keinen Gedankenfehler gemacht habe, muss der Fehler an den Varigons liegen. Ich glaube nicht, das beide Varigons gleichzeitig defekt sind.
  20. Wenn es so einfach wäre.... Nein! Es muss ca. 1-2 mm kürzer ein. Ich habe hier zwei unterschiedliche S8 Varigos, die werden bei C-Mount Abstand völlig unscharf. Verkürze ich das Ganze von Hand etwas - schon stimmt das Auflagemaß.... nur ist das sehr ungenau, ich wollte mir einen Adapter drehen. Nur bei der Beaulieu R16 hat sich der Hersteller an die 17,526 gehalten.
  21. Für ein Bastelprojekt suche ich das genaue Auflagemaß der S8 Beaulieu 4008. Im Netz habe ich trotz längeren suchen nix darüber gefunden. Kann jemand mit seinen Fachwissen mir helfen?
  22. Ja, man vergißt oft, das diese Artikel schon einige Jahrzehnte auf dem Buckel haben. Nach fast genau 20 Jahren habe ich meinen Bauer T174 (Bj. 1979) mal wieder aus den Schrank geholt, vorsichtshalber von 220V auf 240V umgestellt und siehe da - schnurrt wie am ersten Tag, fast unglaublich.

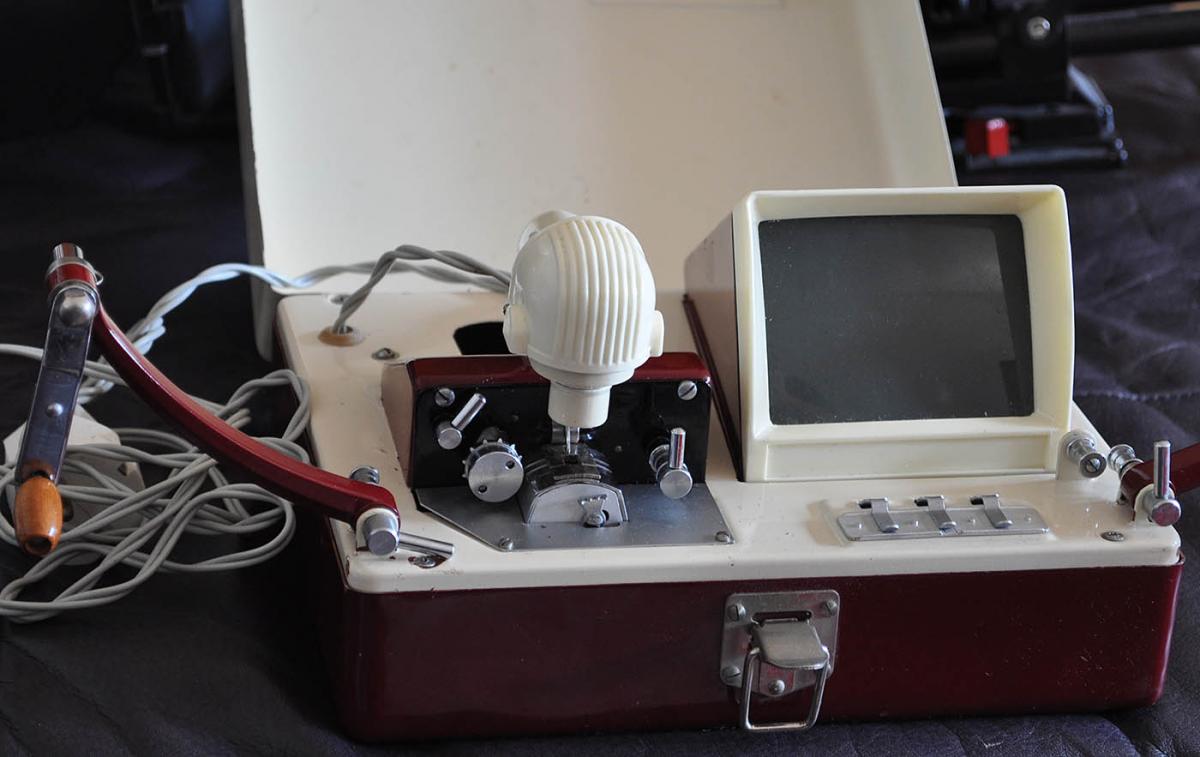

  23. Ja, die Bucht bietet schnelle Möglichkeiten an Material zu kommen. Nutze ich auch oft, nur im Schmalfilmbereich habe ich nun öfters böse Überraschungen erlebt: - Optik als gut und klar beschrieben - hatte starken Pilzbefall im Glas! (40,- Euro) - GOKO MM1 Betrachter als super Zustand beschrieben - Sichtglas rausgefallen, Transportriemen defekt, Gehäuse teilweise angeschmolzen! (45,- Euro) - 240 Meter Super 8 Tonfilm gekauft - Tonspur befindet sich nur auf den ersten 2 Minuten! (25,- Euro) - S8 Kamera im gepflegten Zustand erworben - alle Batterien ausgelaufen und schon als ein Block mit der Kamera verschweißt! (9,- Euro) herrlich ;-) Ich bin noch nie so abgezockt worden wie in diesem Bereich, zum Glück waren das nur kleine Summen. Klar, Schnäppchen sind auch möglich: ELMO 912 Duo Betrachter fast im Neuzustand, im original Karton (5,50 Euro)
  24. danke für den Hinweis, hatte ich heute morgen auch schon gesehen, die gibt es im KFZ Handel. Dort habe ich auch diese gefunden: Ist nur die Frage wie die Lampenfassung im Minori angebracht ist. Ich muss erst abwarten bis mein Schneidekoffer angekommen ist.
×
×
