Motorisierten Fernschaerfe-Regler fuer Elmo GS1200 selbst bauen ?


Joerg
 Share

Recommended Posts

vor 3 Stunden schrieb TK-Chris:

das sind die Bilder, die er zu Beginn dieser Diskussion bereits veröffentlicht hat

das habe ich mir auch gedacht, als ich nach meinem Post nochmals zurückgescrollt habe....

@Joerg Der FB-Link bringt nix. In dem Post steht nicht mehr drin als in meinem Screenshot und es hat sich dazu auch keine weiterführende Diskussion entwickelt.

Link to comment
Share on other sites

Da diese Diskussion nach fünfjähriger Stille nun wieder aufgegriffen wurde, hatte ich den bisherigen Diskussionsverlauf nicht mehr im Kopf und somit auch nicht sofort bemerkt, daß es sich beim Facebook-Post und dem Beitrag hier im Forum um denselben Projektor handelt.



Asche auf mein Haupt!

Link to comment
Share on other sites

  • 3 months later...

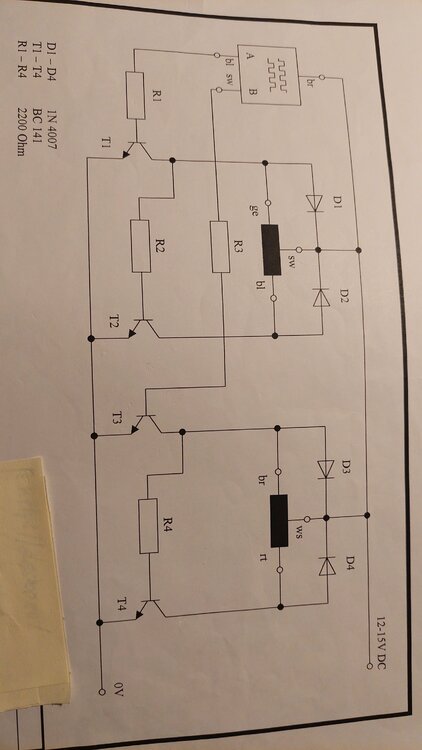

Da ja doch reges Interesse an der Fernschärferegelung zu bestehen scheint, und mein Foto von Facebook hier nun auch schon zitiert wird, habe ich mal den

Schaltplan zur Ansteuerung des Schrittmotors herausgekramt.

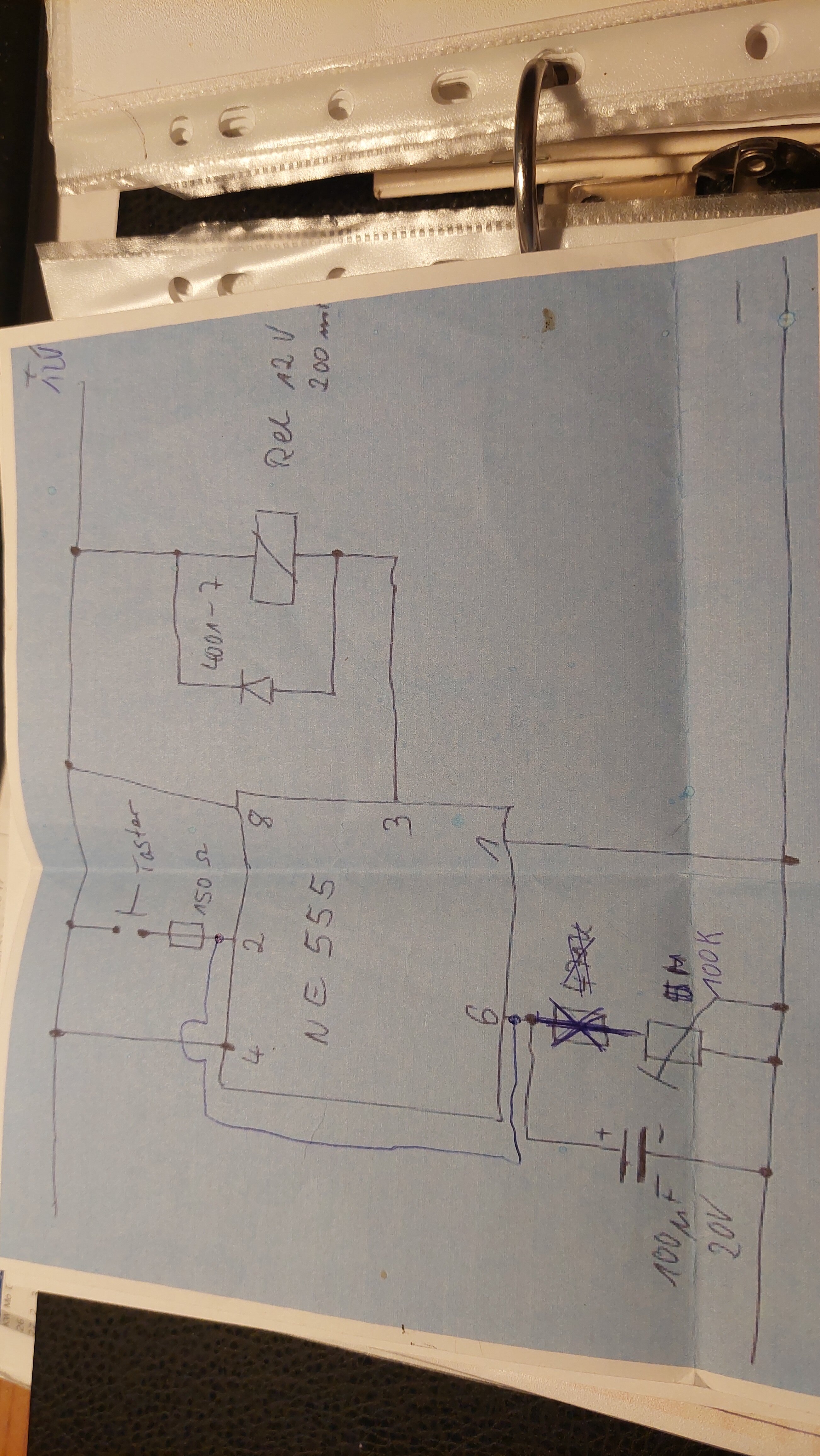

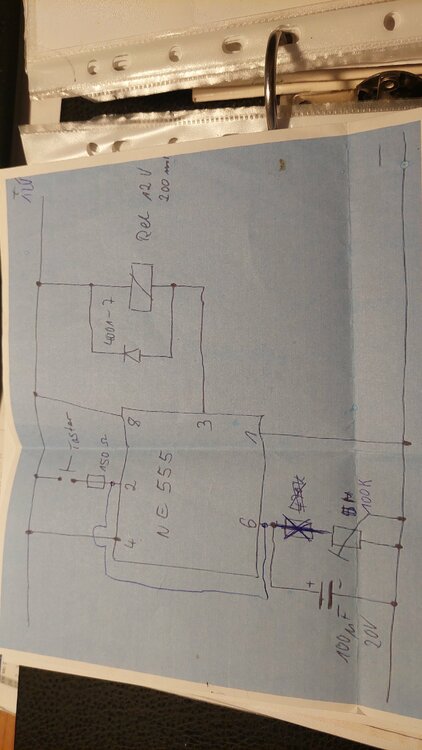

Der Schrittmotor darf allerdings nicht dauerhaft unter Strom stehen. Deshalb muß man mittels Taster (der sich im Drehimpulsgeber befindet) die Schaltung immer für ca. 10 Sekunden auslösen bevor sie sich dann von selbst wieder abschaltet. Um das zu realisieren habe ich eine einfache Timerschaltung mit dem NE555 aufgebaut, welche über ein kleines Relais den Strom für den Schrittmotor abschaltet.

Das Schneckengetriebe für den Focusantrieb habe ich aus einem alten Bauer T1s ausgebaut und als Becher für den Schärfeknopf eignet sich hervorragend der Deckel einer WD40 Sprühdose.

So, nun sind alle Infos da. Basteln müsst ihr selber.
