Fujica P2 Zoom, Sucher schwarz

[ruessel]

Gerade ist meine erworbene P2 Zoom angekommen. Sieht aus wie neu aus dem Laden, Batteriefach sauber, keine Kratzer. Allerdings bleibt der Sucher dunkel! Kann sie doch defekt sein? Habe Batterien eingelegt, LED Kontrolle zeigt an, beim Auslösen rattert die Kamera los, alles dreht sich. Habe auch noch eine R25 Kassette eingelegt - der Sucher bleibt trotzdem dunkel. Da keine Anleitung dabei war, bin ich etwas unsicher ob ich irgendeinen Kniff bei dieser Kamera vergessen habe. Laut Verkäufer (Fotohaus) soll die Kamera i.O. sein.



Bei der suche im Netz habe ich auch die einfache P2 mit diesen Problem gefunden - aber keine Lösung.

[rebafilm]

Viele Kameras haben einen Schalter, Okkularverschluss, für Stativaufnahmen.

[ruessel]

Am Plastikbomber ist so was nicht oder habe ich nicht gefunden.

Am besten ich schicke das Teil zurück, schade. Ich vergesse immer, diese Teile haben 50 Jahre auf dem Buckel, da muss nicht mehr alles o.k sein. Aber das Motiv anpeilen sollte trotzdem kein Luxus sein. 😉

Serial ist am Ende ...918, nicht das sie wieder als technisch einwandfrei & voll funktionsfähig angeboten wird.

[Theseus]

Hier ist die Bedienungsanleitung: https://www.manualslib.de/manual/1429649/Fuji-Fujica-Single-8-P2.html

Ich tippe mal, dass im Strahlengang des Suchers ein Spiegel abgefallen ist. Evtl. kannst du ihn hören, wenn du die Kamera auf den Kopf und die Seite drehst.

[jacquestati]

vor 5 Minuten schrieb Theseus:

Hier ist die Bedienungsanleitung: https://www.manualslib.de/manual/1429649/Fuji-Fujica-Single-8-P2.html

Ich tippe mal, dass im Strahlengang des Suchers ein Spiegel abgefallen ist. Evtl. kannst du ihn hören, wenn du die Kamera auf den Kopf und die Seite drehst.

 Kann ich mir gut vorstellen, wenn sich  beim ruppigen Transport und Verladen da was losrappelt. Aufmachen, reparieren!

[ruessel]

Danke. Allerdings ist es die P2 mit Zoomobjektiv. Die P2 Anleitung hatte ich schon gelesen, hätte ja bei der "zoom" anders sein können. Allerdings sind die Fuji Modelle die ich bis jetzt habe alle ohne Sucherverschluss und echt simpel.



Zitat

Ich tippe mal, dass im Strahlengang des Suchers ein Spiegel abgefallen ist. Evtl. kannst du ihn hören, wenn du die Kamera auf den Kopf und die Seite drehst.

Ich habe gedreht und geschüttelt, wenn Kassette drin ist, klappert nix. Bin aber jetzt doch bestärkt, dass es nicht an meiner Unwissenheit liegt und schicke morgen die Kamera zurück an Händler. Wie gesagt bei der einfachen P2 gab es das Problem auch schon - ohne Lösung.

Einfach aufschrauben geht auch nicht, dazu muss das Objektiv entfernt werden, das Plastikgehäuse ist vorne aus einem Stück und die Optik ist dicker als der Ausschnitt im Plastik. Das bekomme ich bestimmt nicht mehr genau auf Position bzw. ist mir zu heikel. Da besorge ich mir lieber eine andere gebrauchte..... nur wenn da auch der Sucher dunkel ist......😇

[ruessel]

Händler will das Teil nicht mehr haben. Also gibt es demnächst ein Schlachtefest mit ein paar Fotos........

[ruessel]

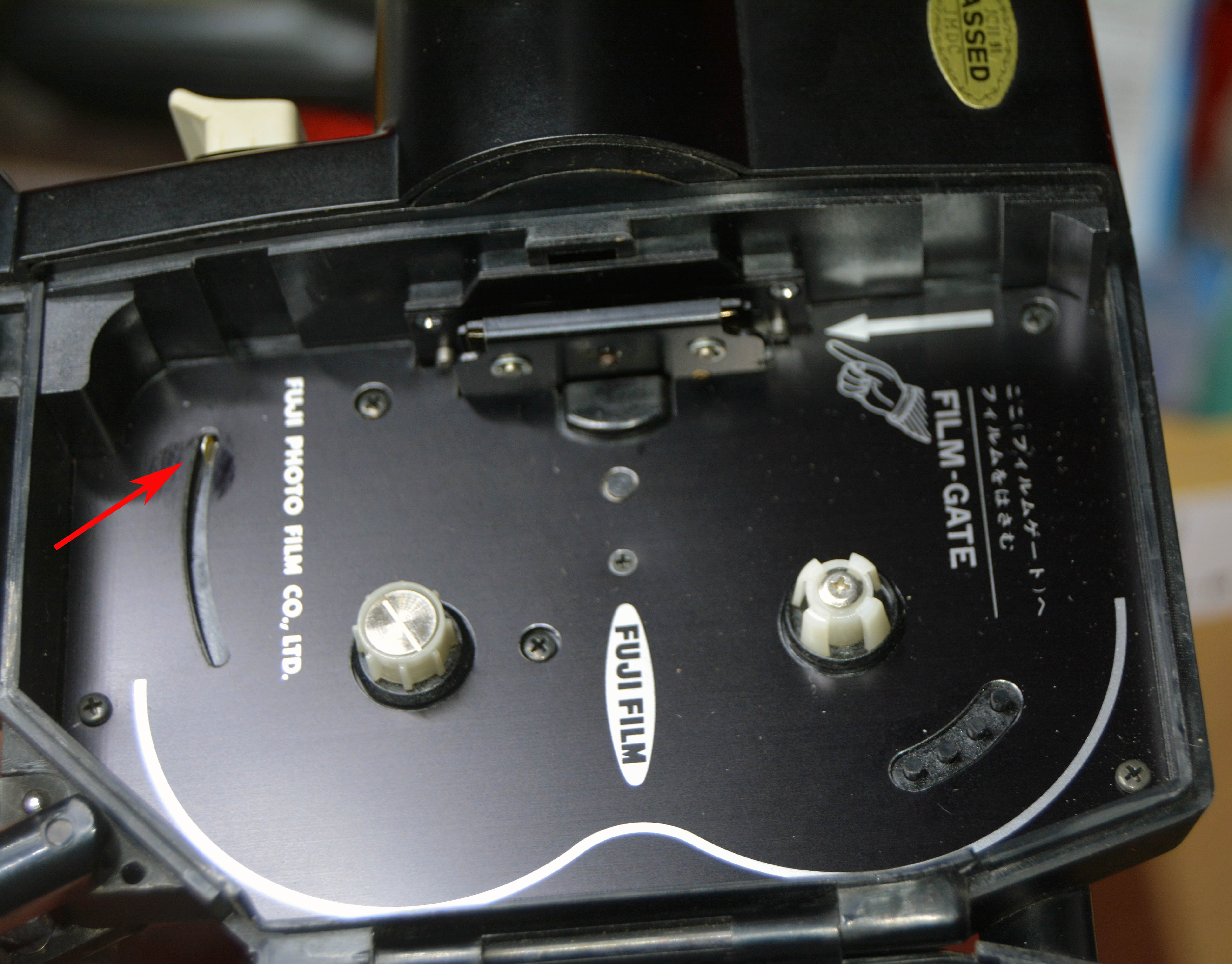

Wo ich noch Verständnisprobleme mit der P2 habe, ist der Filmmeterzähler..... wie funktioniert er? Die Kassette hat doch dort überhaupt keine Öffnung - was gut ist, sonst würde der Film belichtet.

Siehe P2 ZOOM Foto roter Pfeil





[Benutzername]

Ist das nicht nur die Verlängerung des Zählwerkzeigers? Und ist die Rille nicht nur dafür da, dass beim Herausnehmen der Kassette der Zählerstand zurückgesetzt wird?

[ruessel]

Das kann sein.

Ein kleiner Druckstift hätte dafür auch gereicht. Jetzt so einen Halbkreis zu machen ist schon etwas seltsam, aber vielleicht war es so in der Fertigung am günstigsten. Ich werde die Kamera noch zerlegen, dann sehe ich es. Mit der dann abgeschraubten Blechplatte habe ich dann auch eine prima Schablone um 25 ASA Kassetten auf bis zu 400 ASA um zu schneiden.

[ruessel]

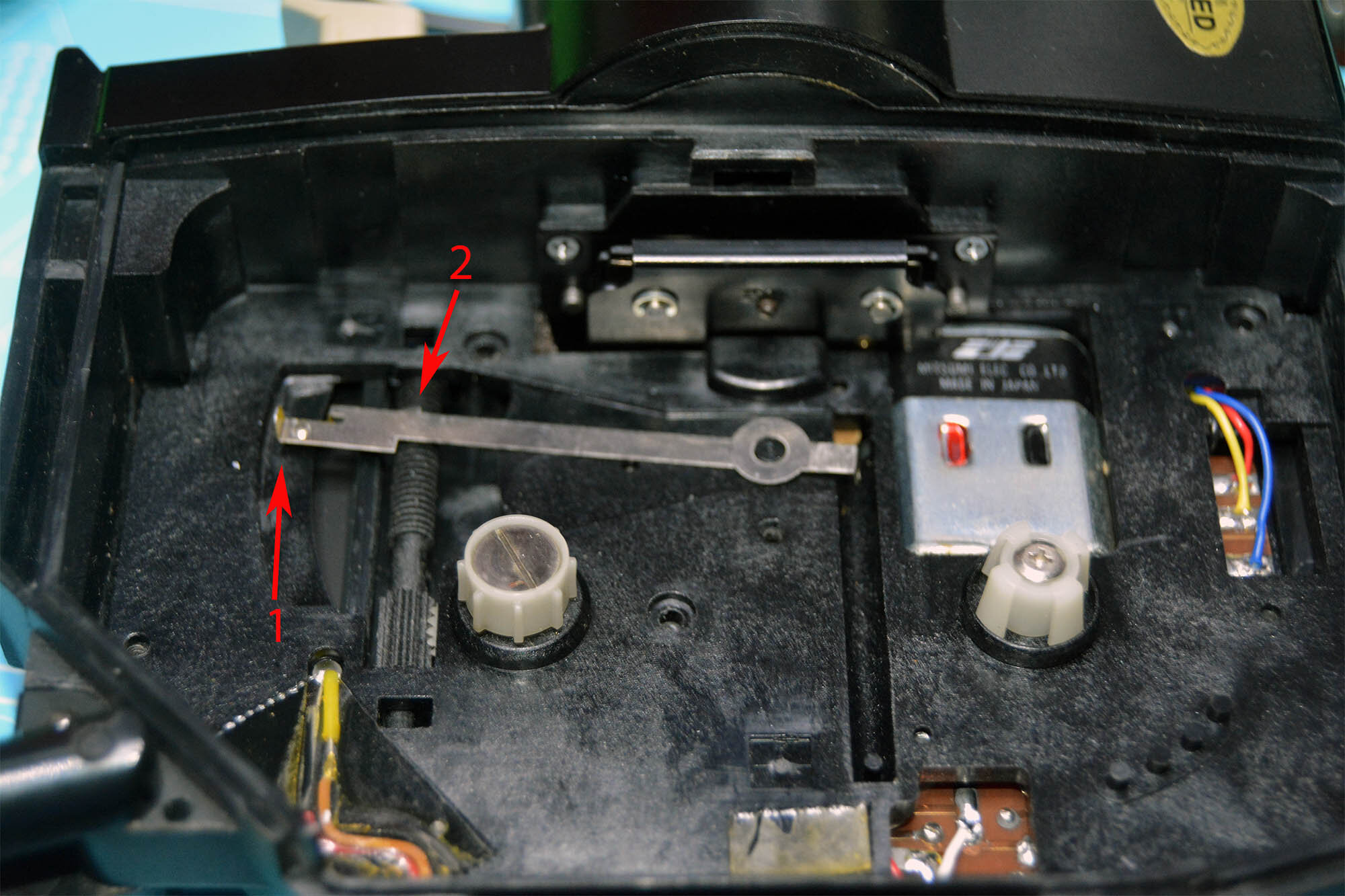

Geheimnis gelöst.



Die Nase (1) guckt in den Filmraum hinein, genau darunter sitzt der Zeiger für die Filmmeter, die eingelegte Kassette drückt dadurch eine weitere Nase sicher in ein Gewinde das sich mit dem Motor dreht, dadurch wird der Zeiger bewegt (2).

Nimmt man die Kassette raus, wird durch eine Feder (die ist hier schon weg gesprungen) der kleine "Gewindefühler" über das Gewinde gerubbelt und der Zeiger steht wieder auf volle 15m und alles fängt von vorn an.

[jacquestati]

Hmhh. So ganz weit kann es doch  jetzt nicht mehr zum Suchersystem sein, vielleicht kriegst Du es ja doch hin, dass im Sucher wieder was zu erkennen ist!

Vorsichtig weiterfummeln! Bilder machen! und dann wieder zusammenbauen!

[ruessel]

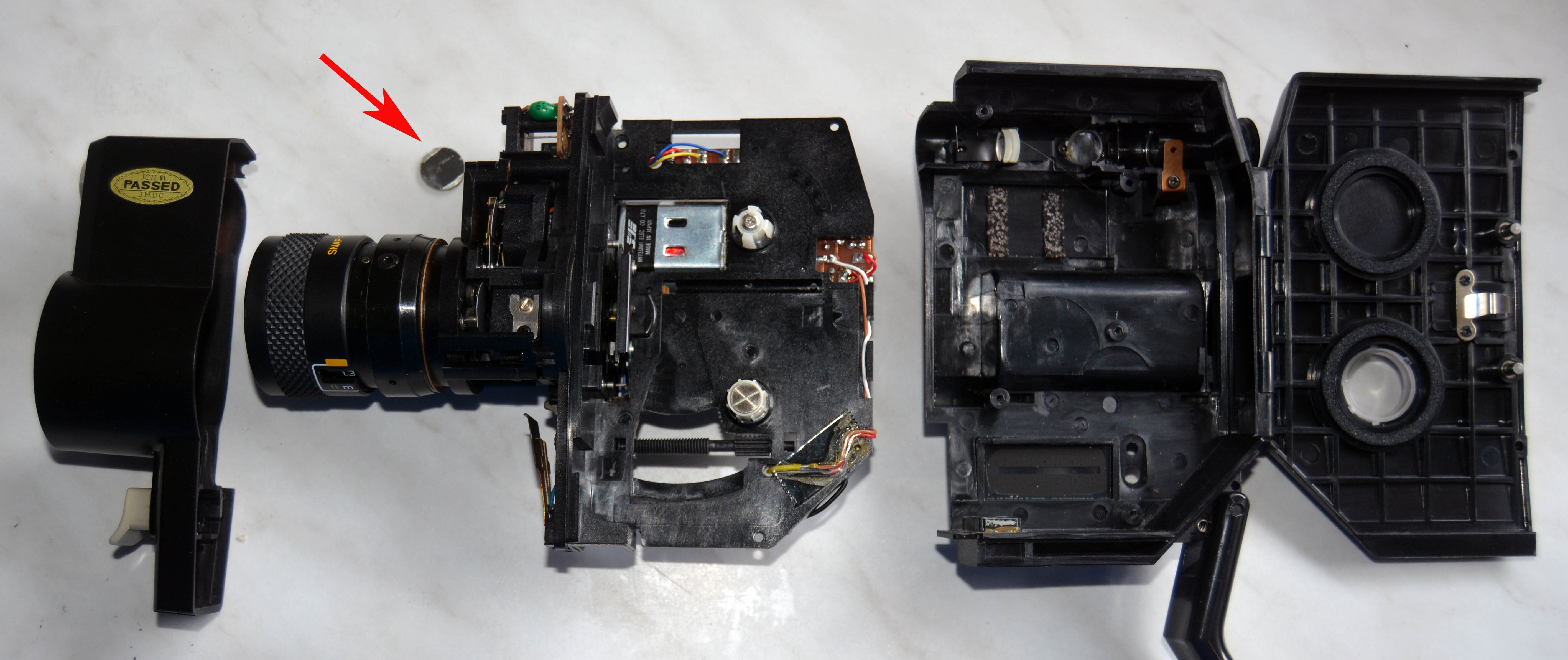

Spiegel gefunden, lag in der Optik verklemmt!





[ruessel]

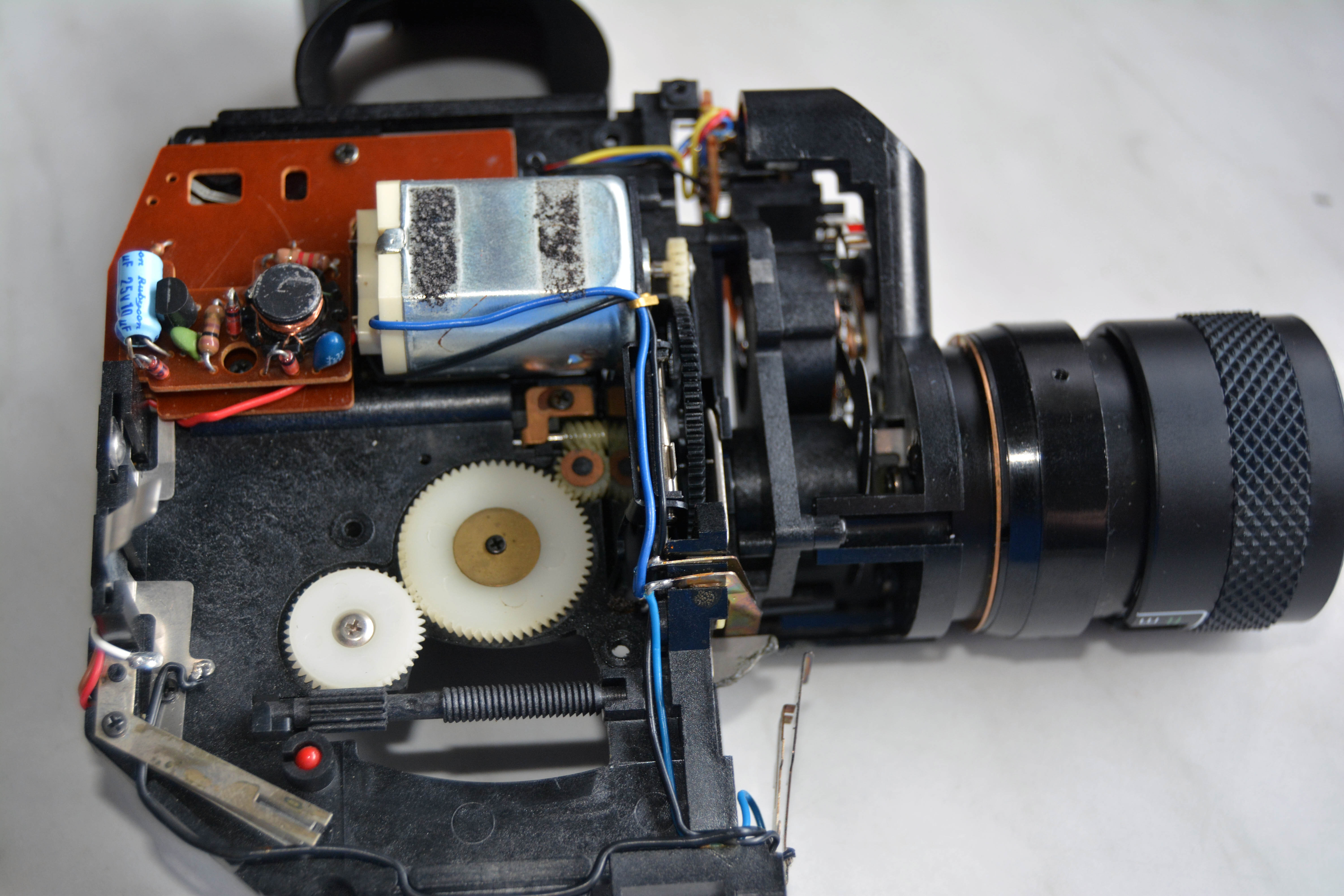

Ohne Worte.

[ruessel]

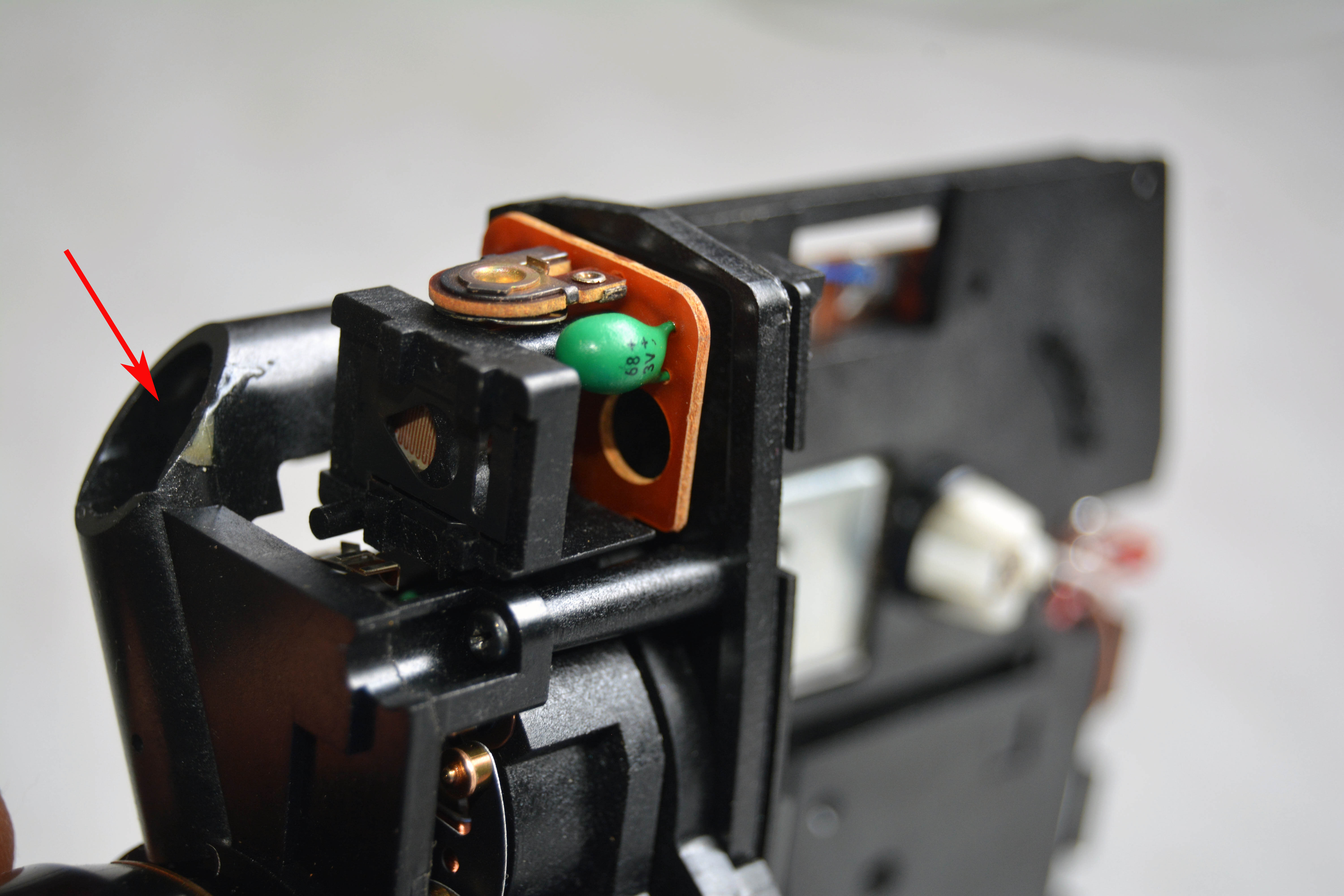

Pfeil zeigt an, wo der Sucherspiegel hinkommt.





[ruessel]

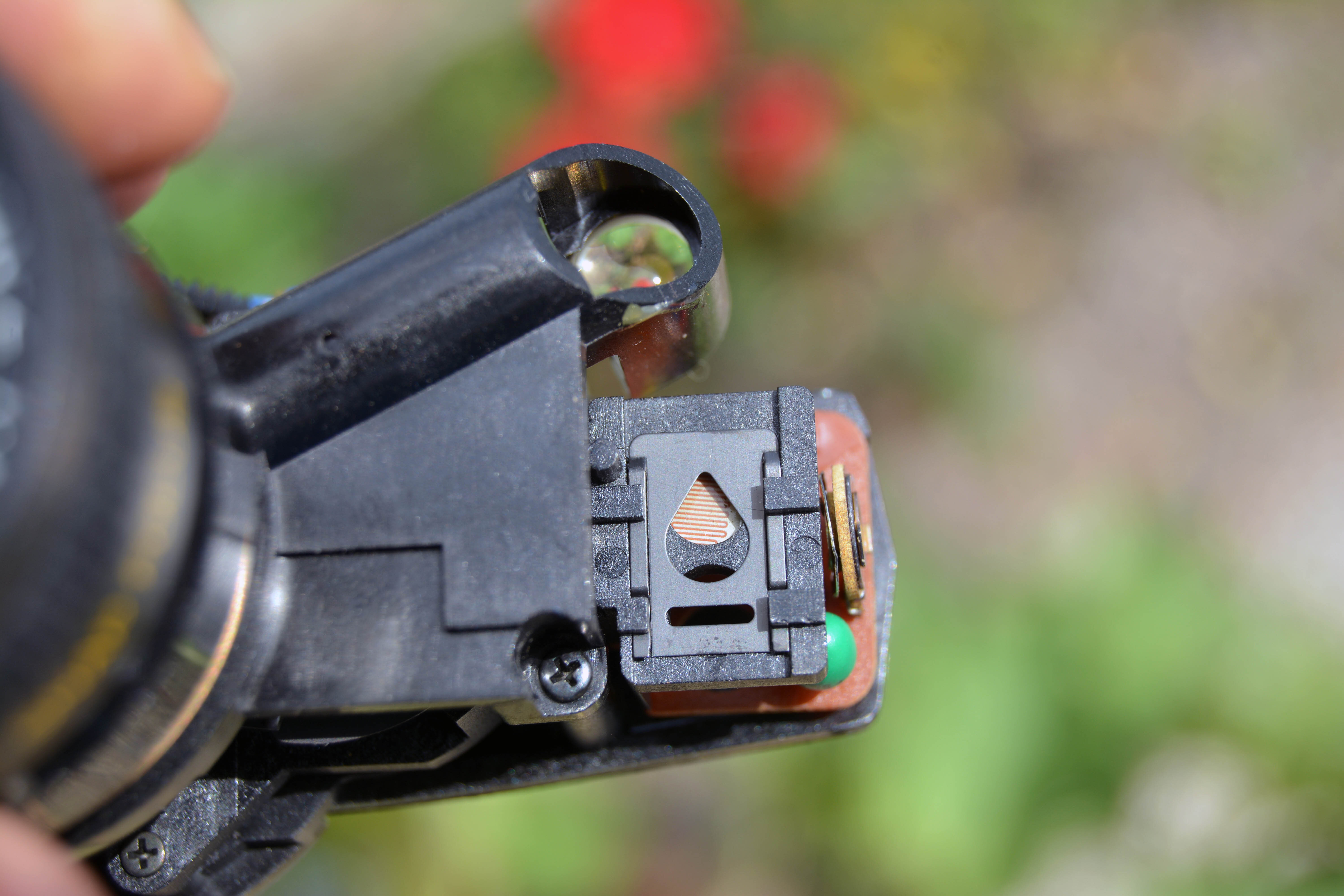

Nächstes Foto zeigt die Fotozelle für die Belichtung. Sie ist mit einen schwarzen Blech (austauschbar) abgedeckt. Ich vermute es gab verschiedene Bleche und so wurden die Fotozellen geeicht. Allerdings ist oben noch ein Transistor mit Poti, hier kann auch justiert werden.





[ruessel]

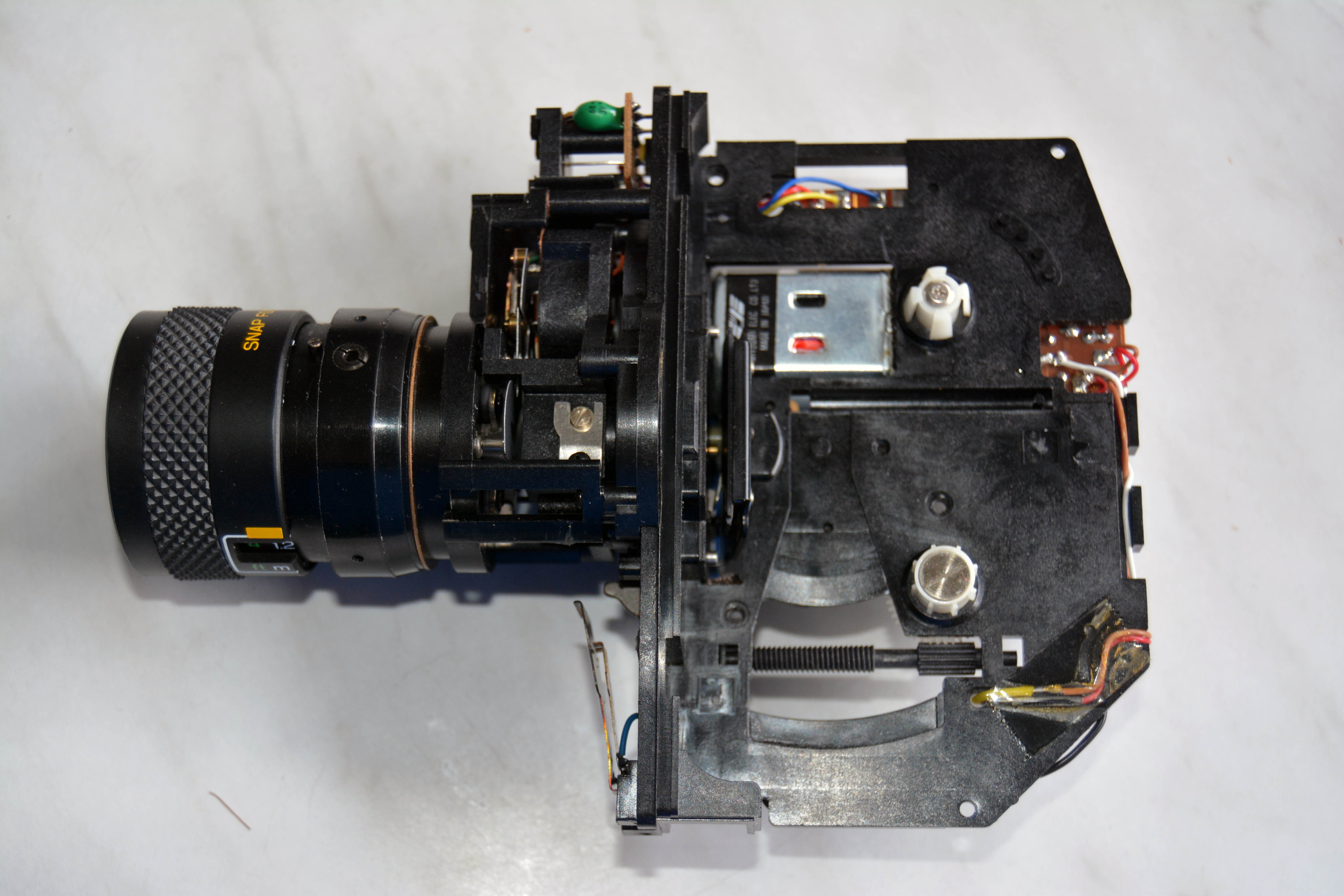

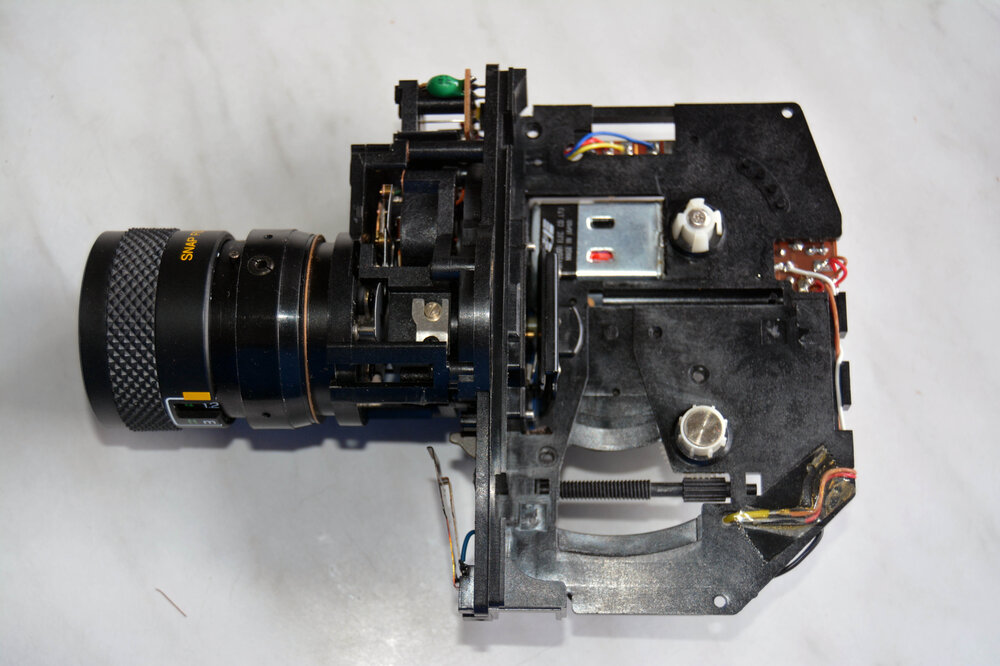

Alles läuft trocken, ob das 1967 auch schon so war?

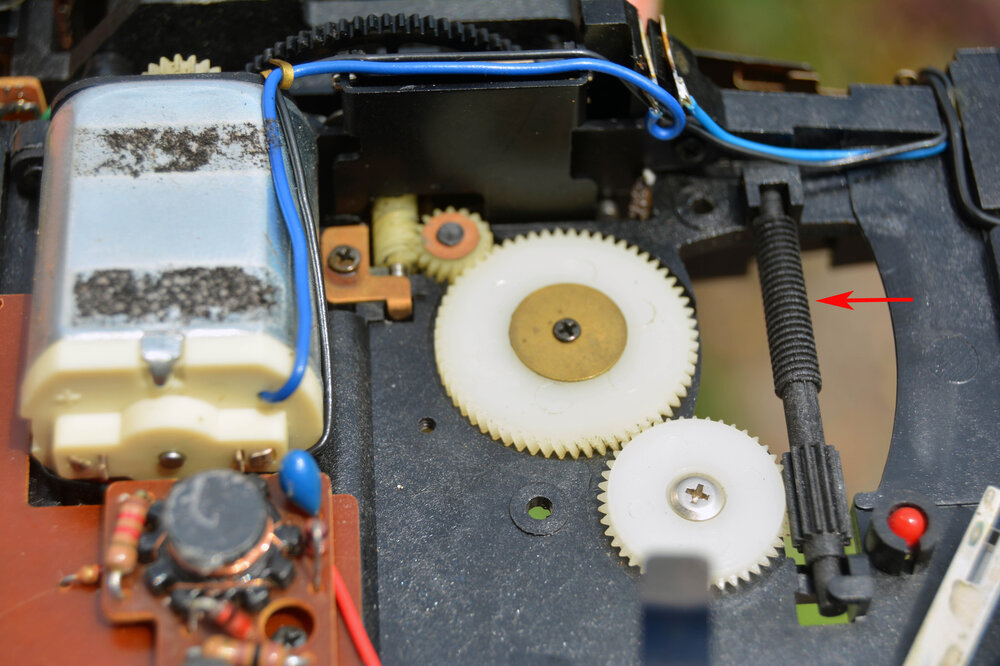

der Pfeil zeigt das Gewinde der den Filmmeterzähler antreibt.





[ruessel]

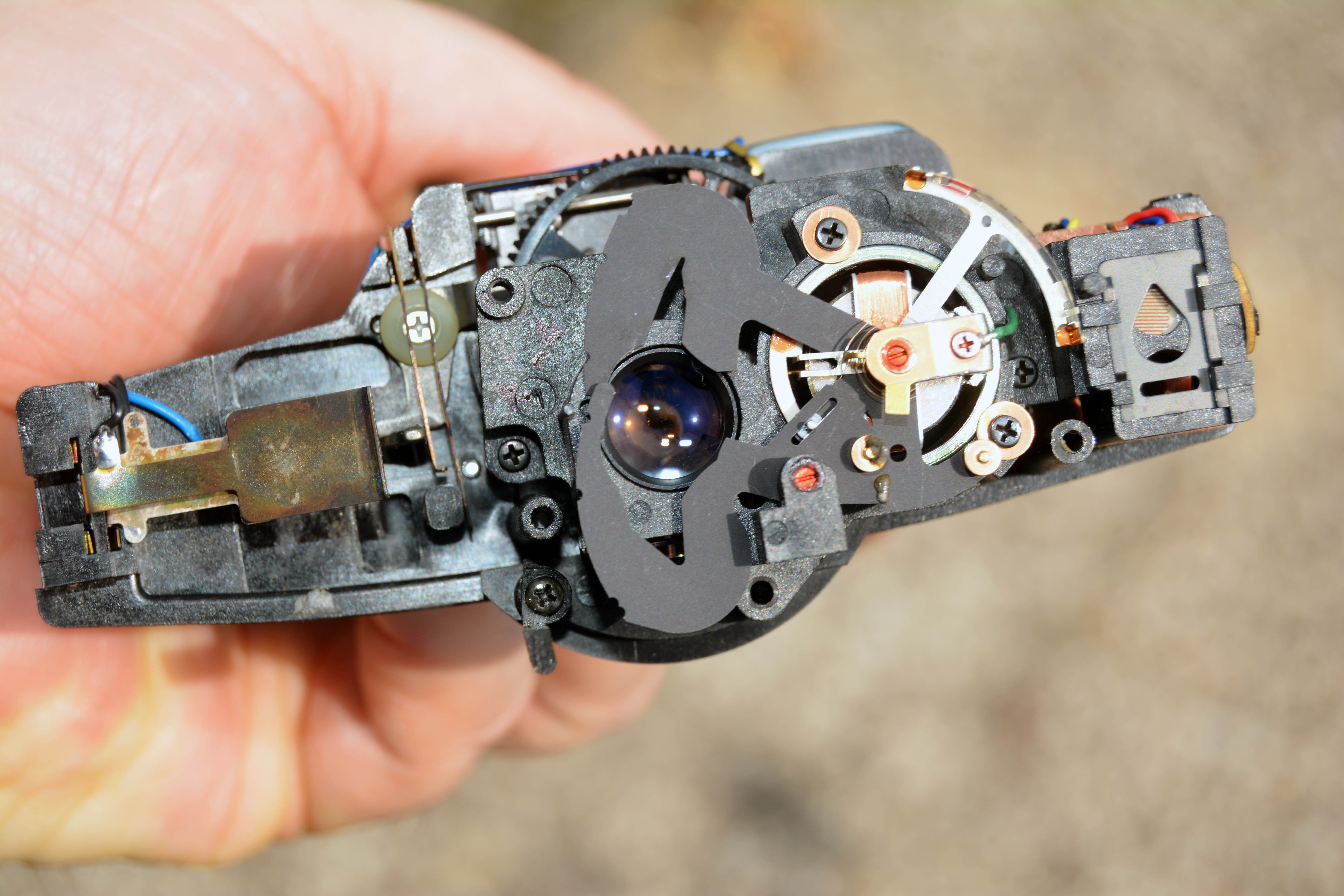

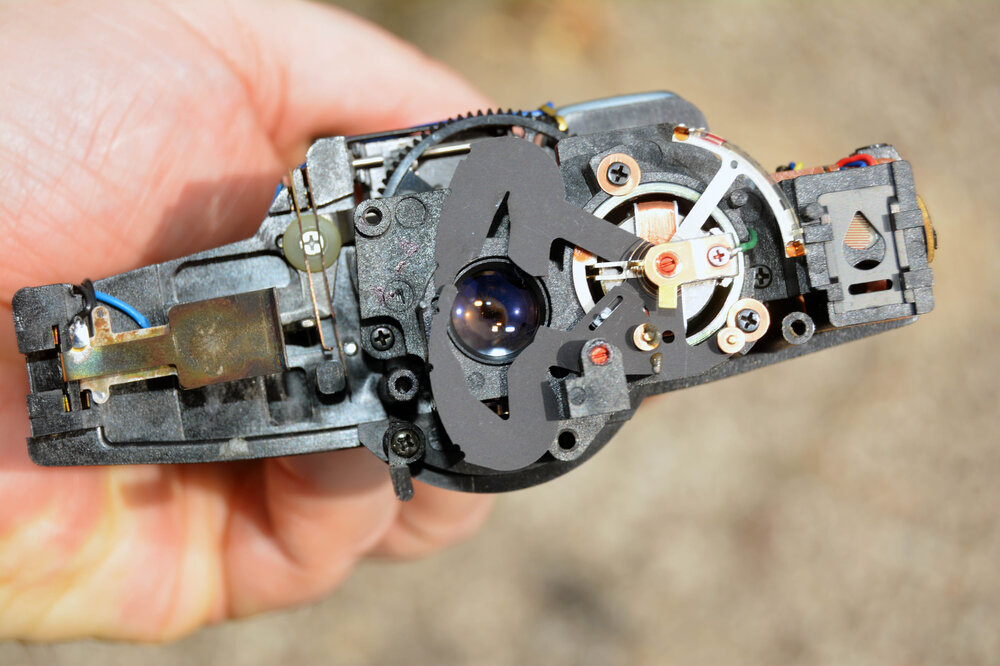

Die Blende.





[jacquestati]

Super, jetzt alles wieder zusammenbauen und testen!

[ruessel]

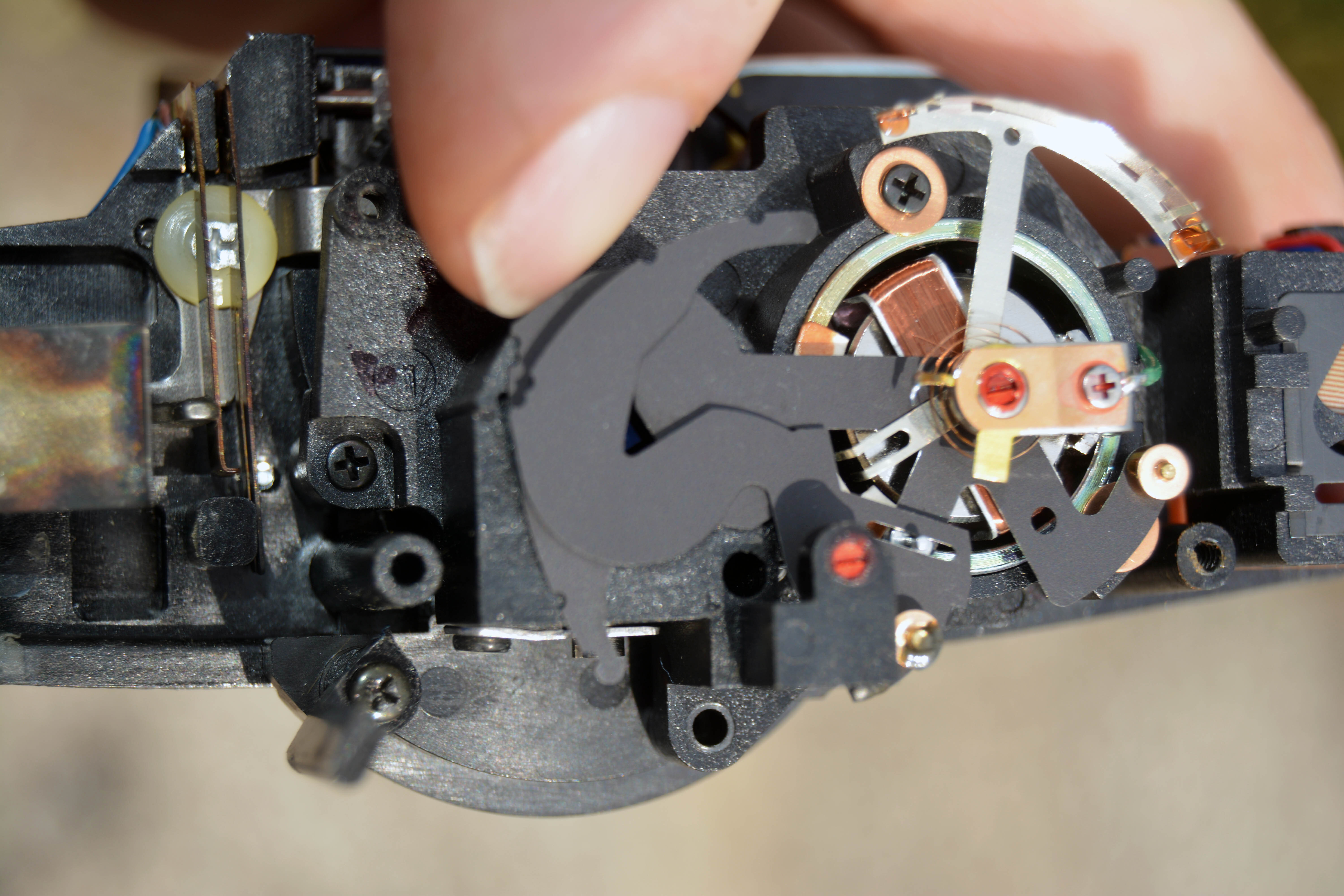

Blende geschlossen. Ohne Batterie wird durch Federkraft die Blende in Ruhestellung voll geöffnet.





[ruessel]

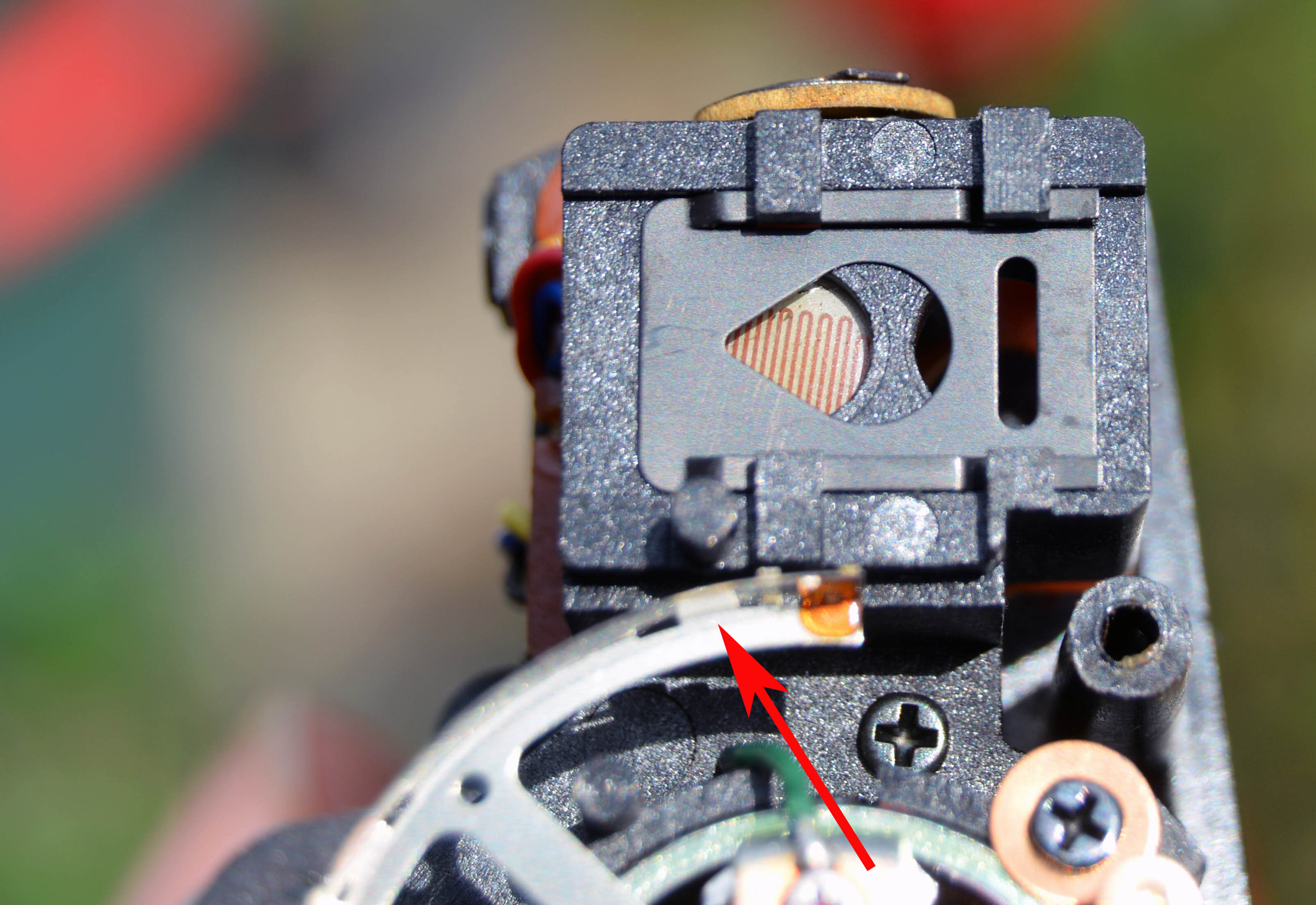

Fotosensor nochmal gut zu sehen.

Der Pfeil zeigt einen Blendenring mit 1mm großen Zahlen, wird in den Sucher eingespiegelt.





[ruessel]

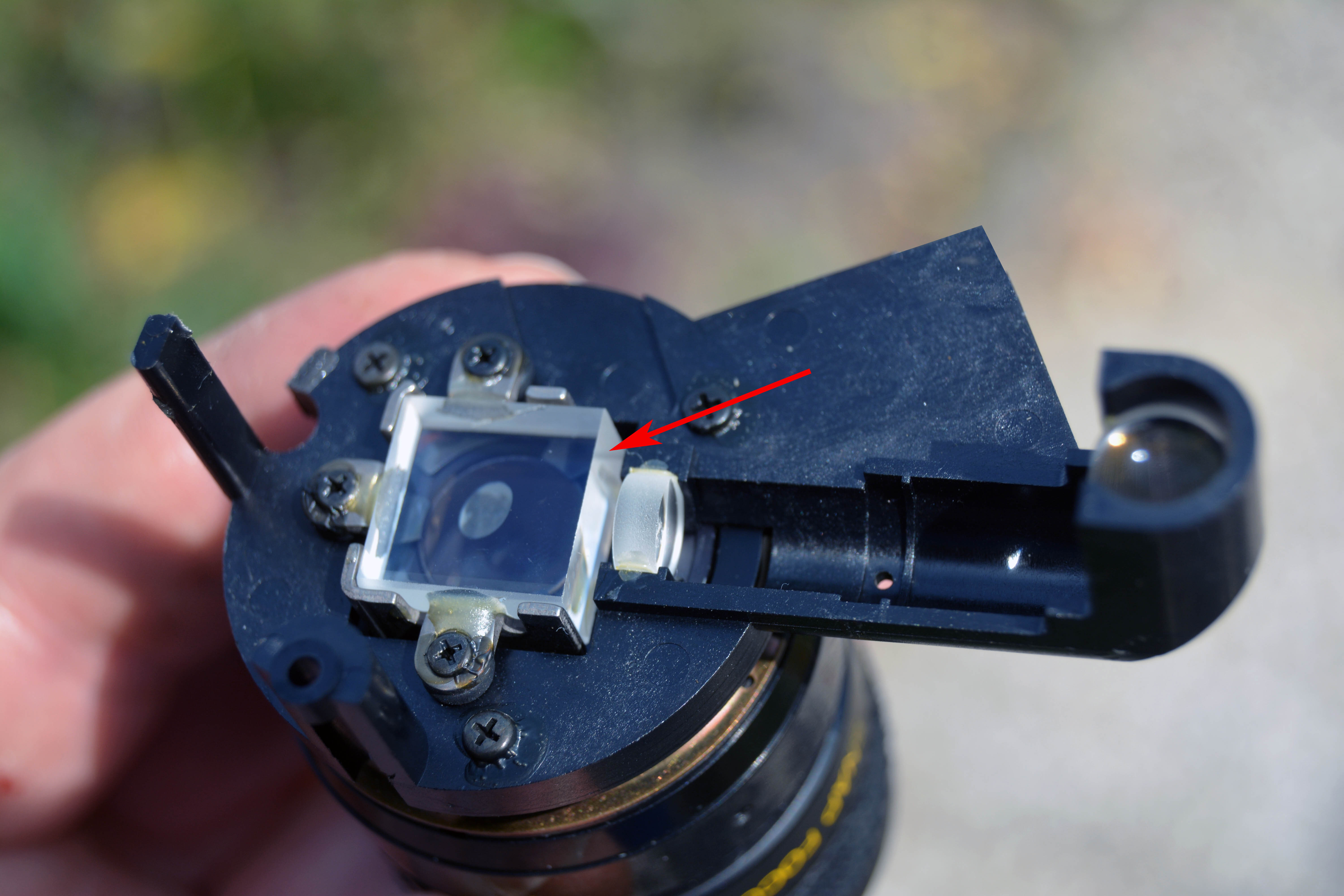

Ich vermute der Glasklotz hinter der Optik ist ein Prisma und spiegelt das Sucherbild heraus.









[ruessel]

Zusammenbauen werde ich mir noch überlegen, habe kein vertrauen in das Teil. Beim Zerlegen hätte ich die Optik von dem Kunststoff Rillenprofil befreien müssen - sprich zerschneiden. Nur dann bekommt man das vordere Gehäuseteil ohne Kraft ab, fast eine Passung - wegen Staubschutz. Allerdings wäre für die Optik dann auch für ein neues Griff-Ersatzteil fällig. Ich habe mit sehr viel Kraft das Gehäuse über diesen Rillen-Ring von der Optik befreit, es knirschte dabei. Es ist nix gebrochen aber die Optik steht bestimmt ein paar hundertstel anders - ist alles nur dünnes Plastik.
