Bauer P8 macht mich ratlos

[Wasser200]

Hallo wertes Forum,

Ich habe heute von meiner Schule einen Bauer P8 L Universal ,,geschenkt" bekommen, er war bis vor c.a. 20 Jahren in Gebrauch und ist dementsprechend c.a. 20 Jahre lang nicht benutzt worden.

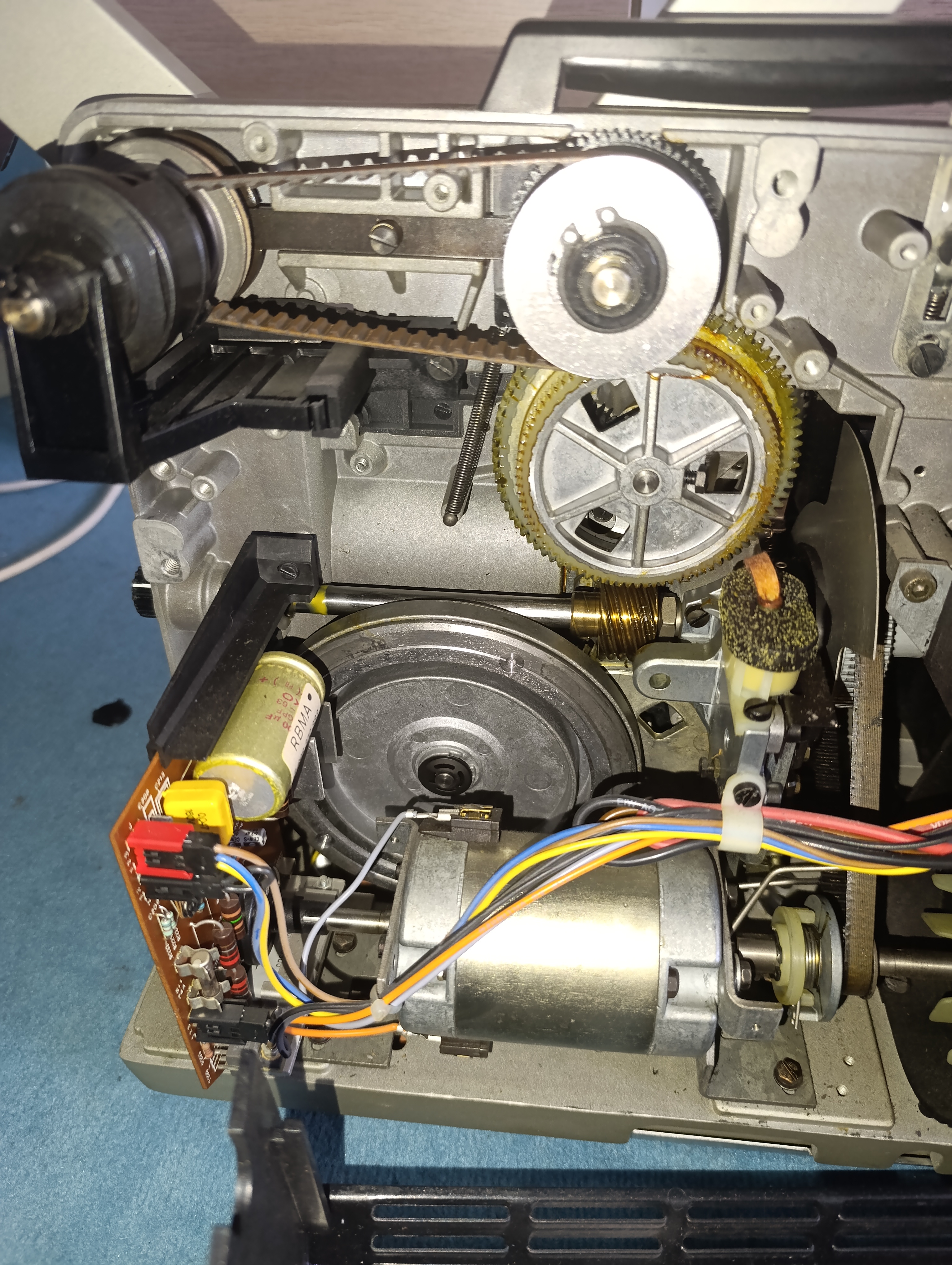

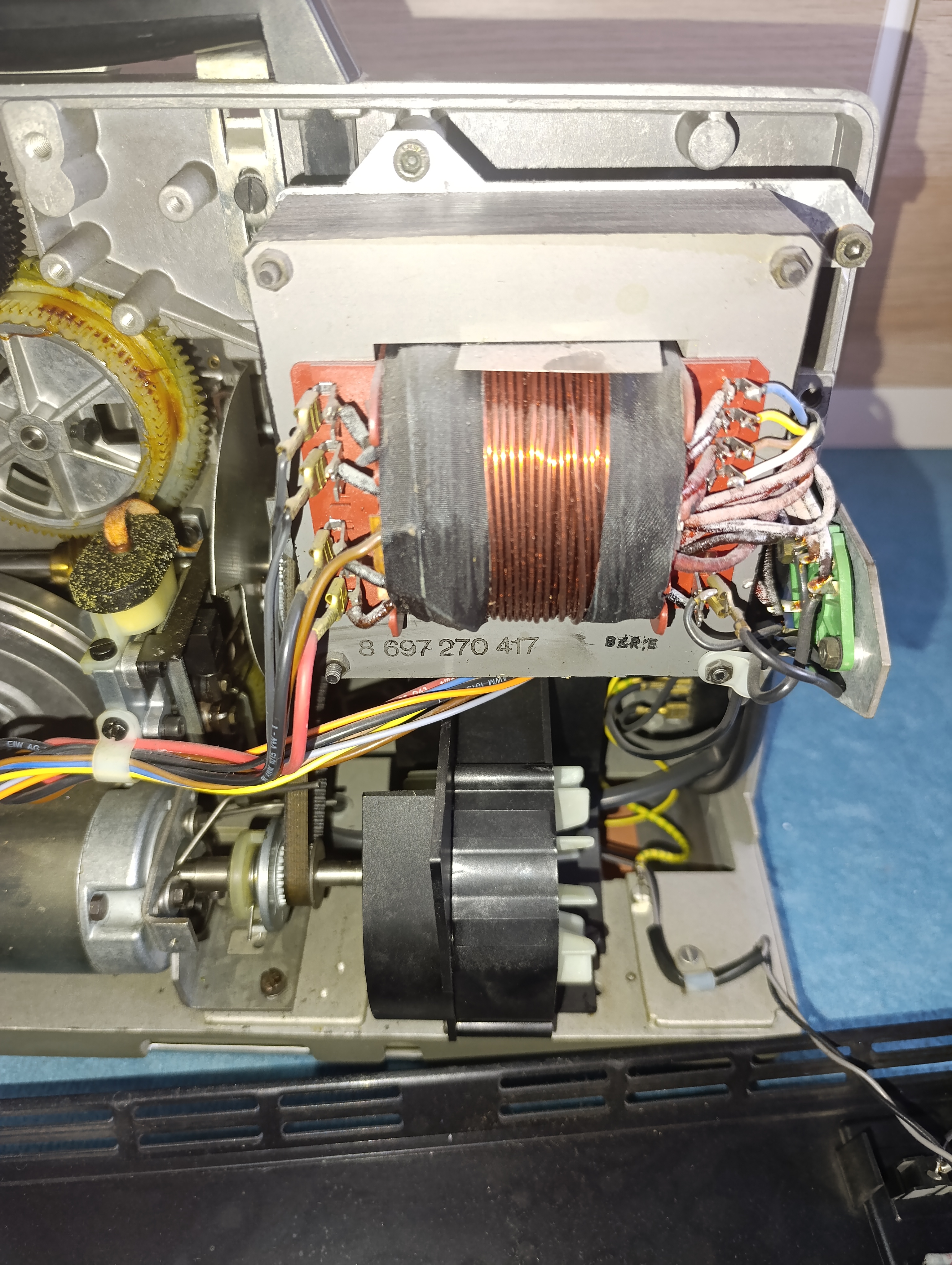

Zum Problem: wenn ich den Schalter auf abspielen schalte, tut sich Recht wenig. Lediglich die Projektionslampe geht an (die Tonlampe leuchtet ebenfalls, solange der Projektor am Strom ist). Blicke ich jedoch ins Innenleben fallen mir verglichen mit anderen Bildern des inneren keine Mängel auf.

Er ist nicht der sauberste und ich werde ihn auf jeden Fall gut säubern, aber das ändert nichts daran, dass die zentrale Apparatur nicht funktioniert. Die Mechanik läuft einwandfrei, ich habe bereits am vorderen Drehschalter, welche die Mechanik manuell bewegt, gedreht und alles lief. Sieht ein geschultes Auge auf diesen Bildern vielleicht den Fehler? Oder ist es der Motor, der ausgetauscht werden muss. (Was auch meine naive Schlussfolgerung wäre).

Ich bitte im Hilfe und bedanke mich im Vorraus.



LG



[kinoflonheim]

Dreht denn der Motor? Motorregelung? Nicht lange einschalten, Lüftung für Lampe geht dann auch nicht. LG Volker

[Flimmerkino]

Hast du den grünen Knopf runtergedrückt gehabt?

[Wasser200]

vor 1 Minute schrieb kinoflonheim:

Dreht denn der Motor? Motorregelung?

Der Motor dreht sich nicht, er gibt auch keinerlei Geräusche von sich. Ich weiss leider nicht genau, was du mit Motorregelung meinst (ich bin kompletter Laie, tut mir leid)

Übrigens danke, dass du das mit der Lampenventilation erwähnst.

[Wasser200]

vor 4 Minuten schrieb Flimmerkino:

Hast du den grünen Knopf runtergedrückt gehabt?

Ja, er war runtergedrückt beim ausprobieren.

[kinoflonheim]

Ich muss mal nach Unterlagen schauen, ich meine, das wäre ein DC-Motor mit einer Regelektronik. Die Frage nach Filmrissschalter hängt ja auch mit dem grünen Knopf zusammen. Muss noch nachdenken. LG Volker

[Friedemann Wachsmuth]

Ja, DC Motor, und der ist nicht kaputt. Die Reglerplatine sitzt links aufrecht neben dem Motor. Die Feinsicherung darauf sieht durch aus, ersetze die mal durch gleichen Typ. Wenn die gleich wieder durchgeht, tippe ich auf Motortransistor. Der ist bei Bauer gern knapp dimensioniert, aber gut durch was moderneres ersetzbar.


Ich hätte ggf auch noch ne ganze Reglerplatine zum Austauschen rumliegen...

[TK-Chris]

Jup, das wird die Platinensicherung sein. Die Fliegt, wenn sich was in der Regelung aufschwingt oder der Projektor "hart" gestoppt wird (Filmsalat etc.) Schaltungstechnisch sind da andere fitter als ich.



Bezüglich abschmieren gibts hier drin gute Anleitungen mit Auflistung der Schmiermittel und bezugsquellen abseits der Apothekenpreise.

Das Fettreservoir gehört auf jeden Fall neu befüllt, das sieht man am Docht, der ist ausgetrocknet, bzw die flüssigen Bestandteile sind ausgedünstet. Als kurzfristige Abhilfe geht auch, "mittelviskoses Silikonöl" auf den Docht zu geben, sodass dieser vollgesaugt ist. Ersetzt aber nicht die Klüber Topas Fettfüllung (und die ist leider überall sehr teuer).



Ansonsten: Anleitung gibts auch Kinobauer.de - viel Spaß mit dem Gerät.

[mamigu]

Kann auch der große Kondensator auf der Motorregelplatine defekt sein.

Der macht altersbedingt immer Probleme da von Frako.

[Gizmo]

Stimme mamigu zu. Der Elko ist jedenfalls nach meiner Erfahrung öfter kaputt als der Transistor. Meistens brennt auch einer von den Widerständen im Pfad vor dem Elko durch.

[Wasser200]

Am 22.5.2026 um 09:27 schrieb Friedemann Wachsmuth:

Die Feinsicherung darauf sieht durch aus, ersetze die mal durch gleichen Typ. Wenn die gleich wieder durchgeht, tippe ich auf Motortransistor.

Ich habe die Feinsicherung ausgetauscht, der Motor lief daraufhin leider immernoch nicht. Jedoch ist die neue Sicherung auch nicht durchgebrannt. Kann es dann trotzdem am Motortransistor liegen?

[Friedemann Wachsmuth]

Absolut. Kannst Du den auslöten und durchpiepsen?

[Wasser200]

Ich werde jetzt den Transistor ausbauen und auf Funktion prüfen.

Edited May 30 by Wasser200 (see edit history)

[Wasser200]

vor 7 Stunden schrieb Friedemann Wachsmuth:

Absolut. Kannst Du den auslöten und durchpiepsen?

Kann und werde ich machen!
