Schaltpläne für Ernemann VIII

[ErnemannVIII]

Hallo,



ich habe einen Ernemann VIII Projektor bei Ebay gekauft.

Bis jetzt hab ich nur Digitales Equipment und ein kleines Heimkino.



Bin auch bei Beisammen.de registriert. ( MR.W123 )

Damit ich den Ernemann zum laufen bekomme bräuchte ich einen Schaltplan.



Die Anleitung von WFT ist zwar vorhanden,aber der Schaltplan ist nicht lesbar.

Auch ist die Anleitung für einen VIII B,ich besitze aber den normalen (Fab. Nr:60498)



Kann mir jemand einen Schaltplan oder besser eine komplette Anleitung zukommen lassen?



Vielen Dank schonmal.



Grüße,



Michael

[Dent-Jo]

Hi,

hab mal eben nachgesehen: Hab den kompletten Montageplan und Schaltplan hier.

Schick mir mal Deine Emailadresse, dann schick ich ihn Dir per mail.

Kann das Zeug hier nicht posten.

Wenn Du Hilfe oder Tipps brauchst sag bescheid.

Übrigens findest Du mein aktuelles Projek in der Gallery: Bauer Sonolux.

Grüße,

Johannes.

[ErnemannVIII]

Servus Johannes,



du hast Post.

Ich komm übrigends aus der Nähe von Auerbach.Die Welt ist klein. 8)

Dein Projekt hab ich mir auch angesehen,saubere Arbeit.



Grüße,



Michael

[pe5hst]

Hallo! Arbeite an der restaurierung einer Ernemann VIIIb. Habe schaltpläne, aber sie sind nicht leserlich. Hat wer vielleicht ein schaltplan oder sogar ein 'manual' fuer mich zum kopieren? Herzichen Dank im vorhinein! Han (Österreich / Holland)

[carstenk]

Ein Original Handbuch der 8b (würde mich auch zum Scannen anbieten) würde mich auch interessieren. Ich habe zwar verschiedene Versionen auf der Platte, aber das Einzige, in dem Schaltpläne enthalten sind, ist eben auch unleserlich, weil viel zu niedrig auflösend gescannt bzw. zu stark komprimiert, sieht aus wie aus einer 98dpi Faxübertragung.

In den anderen online verfügbaren Handbüchern fehlt der gesamte Bildteil.



- Carsten

[Jensg]

Ich habe leider nur noch ein altes Kinotaschenbuch von 52, Deutscher Innen und Außenhandel, Mechanik Zeiss Ikon VEB Dresden, daraus das von der E7, wenns was nutzt.

Jens

[stefan2]

Ich habe das originale Handbuch mit lesbarem Plan meiner alten 8b (das war vor 25 J) noch im Bestand. Der Projektor ist Geschichte. Scan kann ich versuchen und auf den Server legen. Zugang dann, wenn gewünscht.



Ach ja E VII und E VIII sind schon grundverschieden...



St

[carstenk]

Ja, wäre nett. Bildteil reicht aber ggfs. Sach Bescheid ;-)



- Carsten

[stefan2]

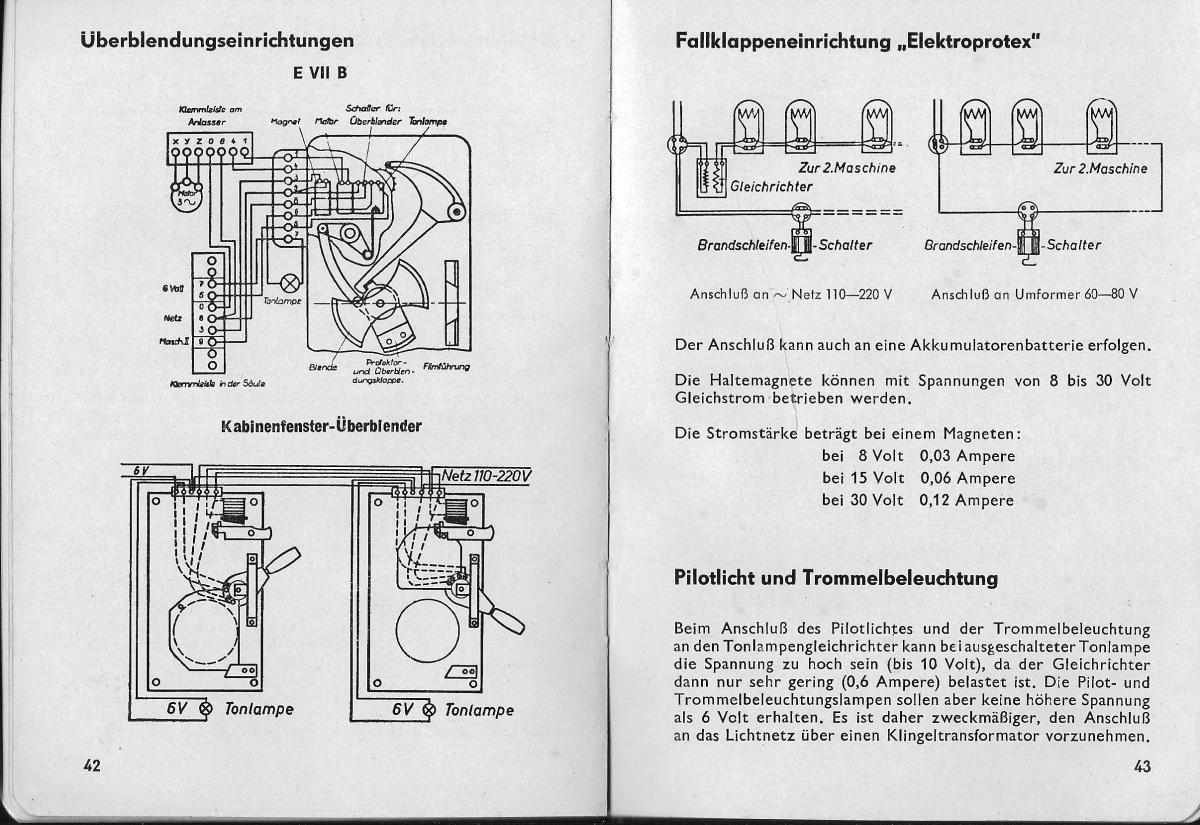

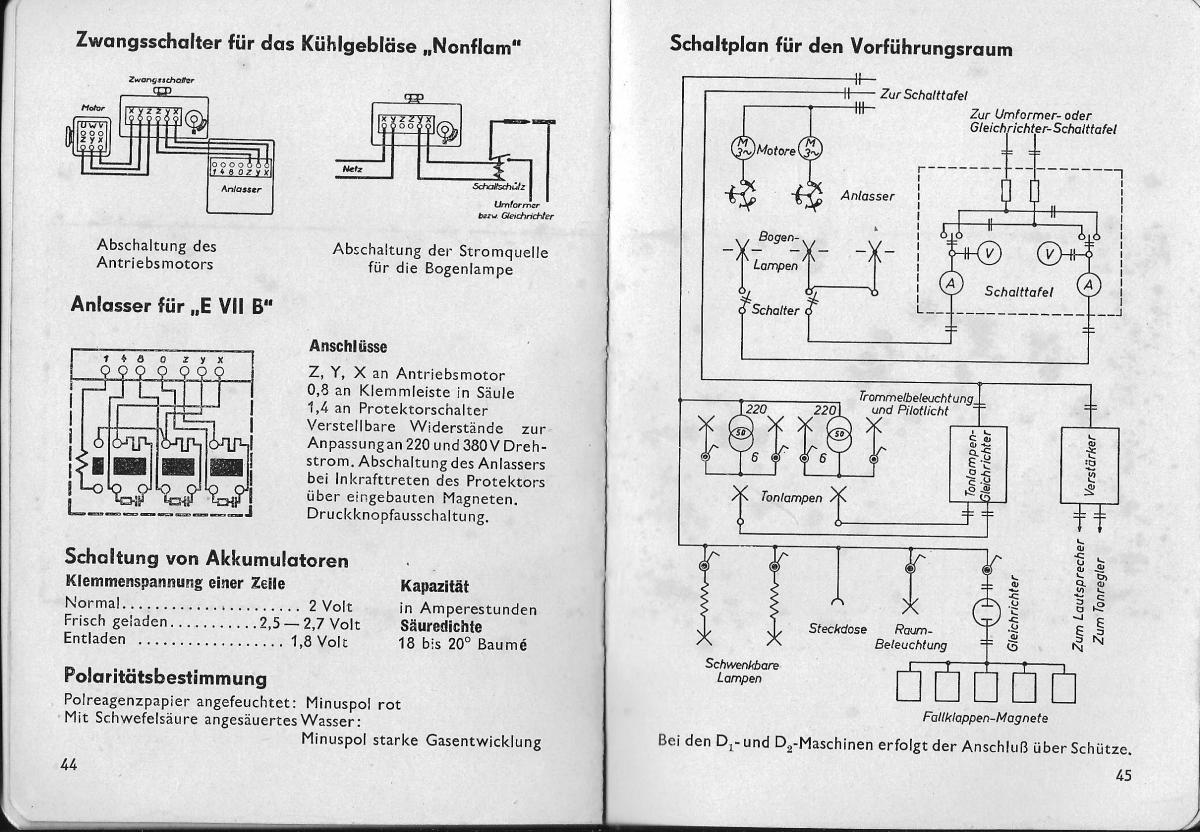

Schon mal vorab, zum "Weiterarbeiten". Scan der Schaltpläne in 600 dpi als PDF Datei. Achtung: JP2K Kompression PDF.

SCAN1006_000a.pdf



E VII und E VIIIb sind elt identisch aufgebaut, lediglich der Flanschmotor ist neu an der VIIIb.



Grüsse



Stefan

[carstenk]

Merci!



- Carsten
