Helge

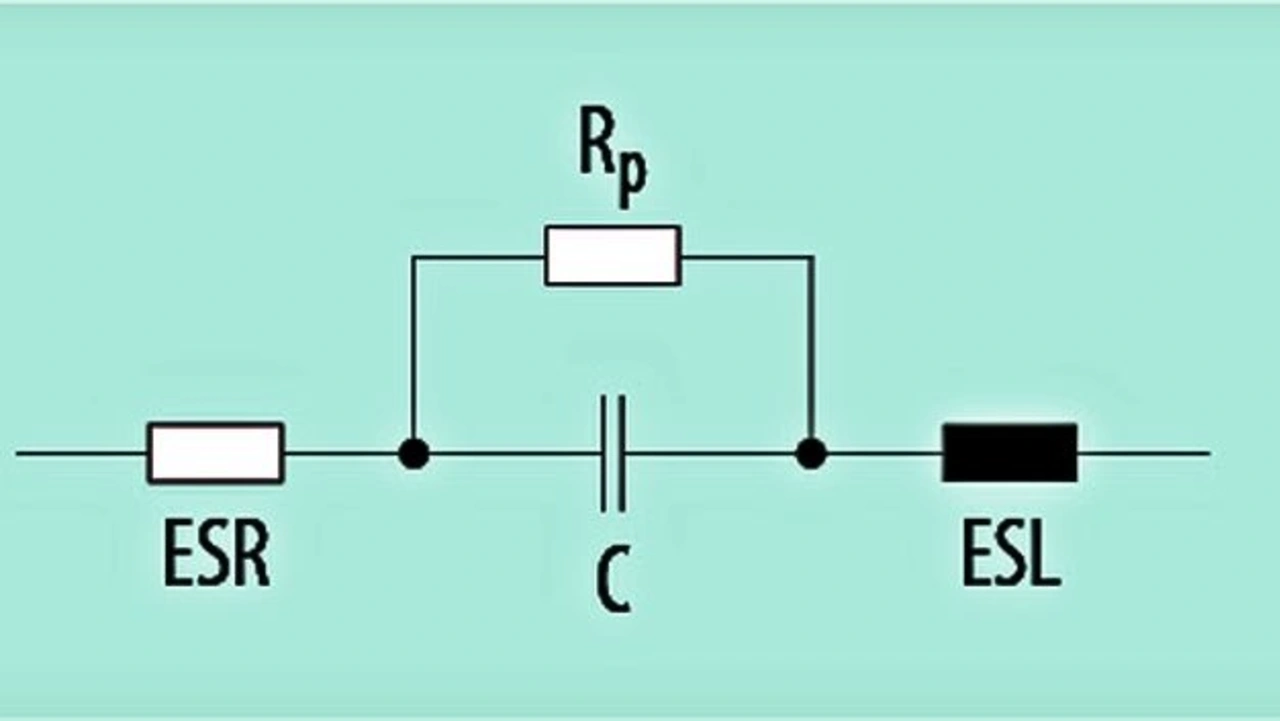

Der ESR ist einer von 4 Parametern eines realen Kondensators. Ideal kennen wir Kondensatoren nur mit z.B. diesen Schaltbildern und dem einen Parameter, der Kapazität in z.B. μF (Spannungsfestigkeit mal kurz ignoriert). In Wirklichkeit hat aber auch der beste Kondensator Innen- und Leckwiderstände und eine Induktivität. All diese realen Parameter fasst man in einem sogenannten Ersatzschaltbild zusammen. Dabei fasst der ESR (equivalent serial resistor) alle seriellen Innenwiderstände zusammen. Je höher der ist, um so schlechter filtert ein Kondensator höhere Frequenzen aus. Er erhöht sich bei Elkos z.B. durch austrocknen. Der Rp (Leckstrom) lässt sich als „Reststrom“ bei Anlegen einer Gleichspannung nach gewisser Zeit messen, ESL ist die equivalent serial inductance. Am Ende ist das Messen dieser Parameter aber nur zur Optimierung von Schaltungen mit neuen Bauteilen sinnvoll oder zu Fehlersuche in Schaltungen, verdächtige Bauteile tauscht man eher einfach aus.

Unglaublich! Und noch ein Frohes Neues Jahr, lieber Friedemann, Dir und Deiner Familie alles Gute und viel Gesundheit 👌

@rebafilm damit würde ich auf alle Fälle anfangen.

Mit dem Servicemanual, einem groß ausgedruckten Schaltplan und einem am PC einfach gespiegelten Bestückungsplan geht das eigentlich sehr gut. Wie gesagt, so schlimm wie befürchtet ist es nicht, man kann die Verstärkerplatine nach vorne herausziehen, ist WIMRE im Service Manual so beschrieben und habe ich auch so gemacht: https://www.filmkorn.org/geheimer-elko-im-visacustic-und-noch-ein-gut-versteckter/

Alles lösbar 😉

Deswegen das Service Manual, da findet sich dann fast alles.

Hier findest Du ein Service-Manual für den Visacustic 1000: https://super8-welt.de/wp-content/uploads/downloads/bedienungsanleitungen/braun_visacustic_1000_sm.pdf

Sieht eher aus, als wären da Madenschrauben drin.

Nee ist doch korrekt, man sieht aber den Film rechts kaum bei Jürgens Aufnahme. So sah das bei geöffneter Kassette aus: 200feet cartridge

Ich würde vermuten, dass da der Film nicht korrekt läuft.

Zwei mögliche Gründe: 1) das erste Kabel hatte einen defekten oder kontaktschwachen Schutzleiter 2) einer der beiden Entstörkondensatoren hat einen hochohmigen Nebenschluss (oder irgend ein anderer, hochohmiger Schluß gegen Gehäuse im Gerät), das erste Kabel war eigentlich in Ordnung und das zweite ist „verpolt“ angeschlossen, also anders herum in die Steckdose gesteckt, und nun wird im Gerät Null gegen Gehäuse geschlossen, was nicht fühlbar wäre.

Das ist vermutlich überhaupt kein Isolationsproblem oder Defekt. Die Geräte haben von jedem der beiden Netzanschluss-Pole einen Entstörkondensator gegen das Gehäuse. Dadurch stellt sich (ohne Erdung, aber mit Netzspannung an den beiden Polen) eine Spannung von halber Netzspannung am Gehäuse ein, allerdings sehr hochohmig und für den Anwender völlig risikofrei. Natürlich gehört so ein Metallgehäuse geerdet, das geschieht über den dort angeschlossenen Schutzleiter, dann liegt dort keine Spannung mehr an. Aber der gegen Erde abfließende, sehr kleine Strom führt vermutlich zum beschriebenen Gefühl beim Anfassen. Alles kein Grund zur Besorgnis. @Kettentiger dennoch sollten das Anschlusskabel hinsichtlich korrekter Funktion des Schutzleiters und die Steckdose hinsichtlich des korrekten Anschlusses des Schutzleiters untersucht werden.

„Lieber einen Spatz in der Hand, als eine Taube auf dem Dach“ Bei einem EBay Verkäufer kann man manchmal schon verstehen , dass er den sicheren Verkauf über eBay vorzieht.

Vielen Dank und auch von mir allen ein schönes Weihnachtsfest und viele, analoge Clicks und Surrs. Und viele gute Ideen für 2026 🎞️

Das bleibt von nun an Deinem Ro80 vorbehalten 😉
