Lampenaufnahme ohne Gewinde


Ernemann

Recommended Posts

Hallo Kollegen,

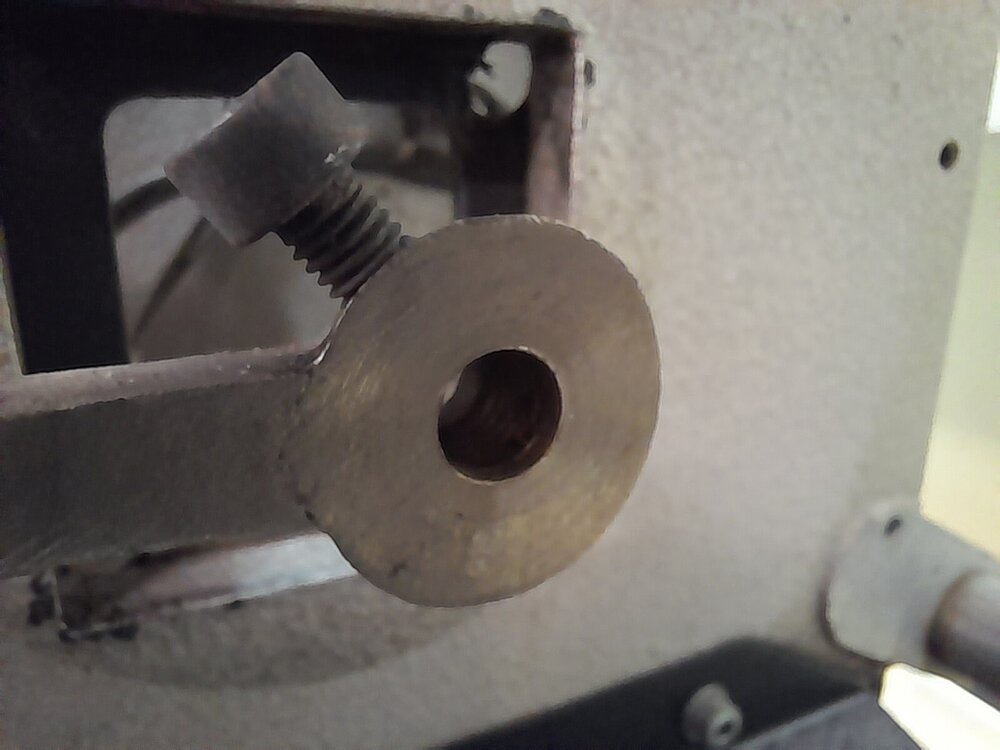

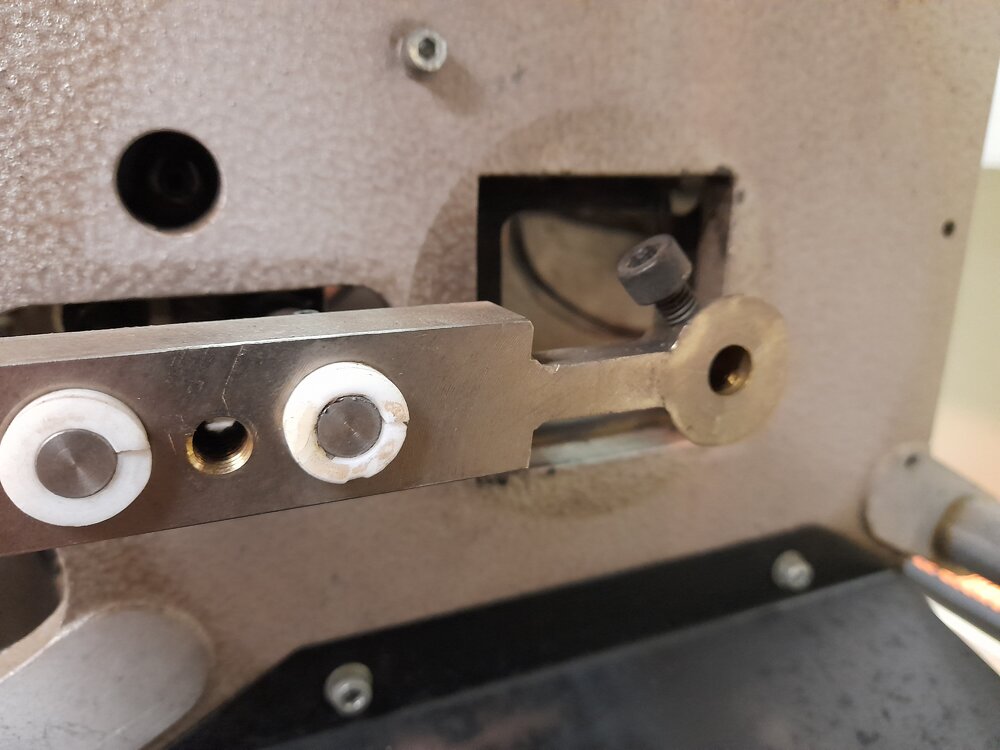

habe hier ein Kinoton Lampenhaus  auf der Werkbank, welches eine Lampenaufnahme ohne Gewinde hat. Dafür ist eine Inbus Klemmschraube vorhanden.



Gab es horizontale Lampen ohne Gewinde?



Kann ich dort Lampen mit Gewinde einsetzen? Ich habe etwas Bedenken, dass die Kontaktfläche nicht ausreichen könnte.



Was meint ihr dazu?



Danke und viele Grüße

Pascal







Edited by Ernemann (see edit history)
Link to comment
Share on other sites

Nö, gabs nicht. Nur könnte einer ja eine Bastelei für vertikale Lampen gemacht haben. Gewinde ist übrigens ein Zollgewinde. Dürfte auch bis 2kW funktioniert haben.

Jens

Link to comment
Share on other sites

Na klar gabs Lampen ohne Gewinde, die normale 2000 W horizontal z.B.

Die SHSC mit SAE Gewinde ist eine Sonderkonstruktion mit verringerten Abmessungen z.B. für Uboot und Panzerscheinwerfer. Die hat in Europa auch massiv Einzug in Kino Lampen gefunden. In den USA meist die ohne Gewinde.

Link to comment
Share on other sites

Posted (edited)

Wirklich wohl ist mir das aber nicht mit dem Klemmen der Lampen mit Gewinde. Die Kontaktfläche ist ja wesentlich geringer.



Was sind es denn für Gewinde an den Lampen?

Man könnte das Loch aufbohren, M10 reinschneiden und einen Adapter aus Messing von M10 auf das Lampengewinde einschrauben.

Edited by Ernemann (see edit history)
Link to comment
Share on other sites

Osram Katalog:

XBO 2000 W/HS Sockel Kathode PSFaX 27-8

XBO 1000 W/HS Sockel Kathode PSFaX 27-8

XBO 1600 W HS usw

HS steht hier für Horizontal Shortened

Die sind auch als HSCA im Angebot gewesen mit anodenseitigem Anschlußkabel.



Diese Lampen gibt es in einer abgewandelten Sonderversion mit UNC 5/16" Gewinde. Für Fahrzeug Scheinwerfer nach MIL Normen der NATO.

Die wurden dann in Europa gerne im Kinolampenhaus verbaut. In Japan und China haben die ein M6 Gewinde bei Toshiba und Ushio gehabt



Dann noch die "normalen" Brenner, d.h. die längere Bauform ohne S für shortened. Auch diese wie

XBO 2000W/H

was wie eine 1600 W vertikal Lampe daher kommt, aber für horizontalen Einbau zugelassen war.
