CP65 Academy Mono auf Klangfilm Mono umbauen

[dbx1000]

In den letzten Jahren wurde das mehrfach erwähnt, u.a. von jensg und Martin, aber irgendwie konnte ich nie eine konkrete Info finden, bis auf dies:

Zitat

Das mit Academy Mono läßt sich aber lösen. Bei CP65 den dafür zuständigen Kondensator auslöten



Laut Diagramm müsste das wohl auf der Cat. No. 242 (B-Chain Facilities Card) passieren, denn da ist im CP65 als Schaltungsblock ein "Academy Mono Filter" eingezeichnet.

Anleitung sagt: "The mono eq control on the Cat. No. 242 card affects high frequencies and should generally be left in the midpoint of its range to provide the “Academy” high-frequency
playback standard."

Bedeutet das, dass man den Academy-Filter durch das Poti "rausdrehen" kann?

Falls man es umlöten oder (via Relaiskontakt) -schalten will, hat jemand Infos welcher C das wäre? Ich vermute, der Folienkondensator C103 oder sein Nachbar, in der Nähe des Mono-EQ-Potis?

(Habe leider keinen Schaltplan der Cat 242)



In welchen Ländern gabs eigentlich Acacemy Mono? USA? UK? Deutschland? Oder blieb in Deutschland/Europa/... Mono immer Klangfilm Mono, d.h. vollfrequent?

[Jensg]

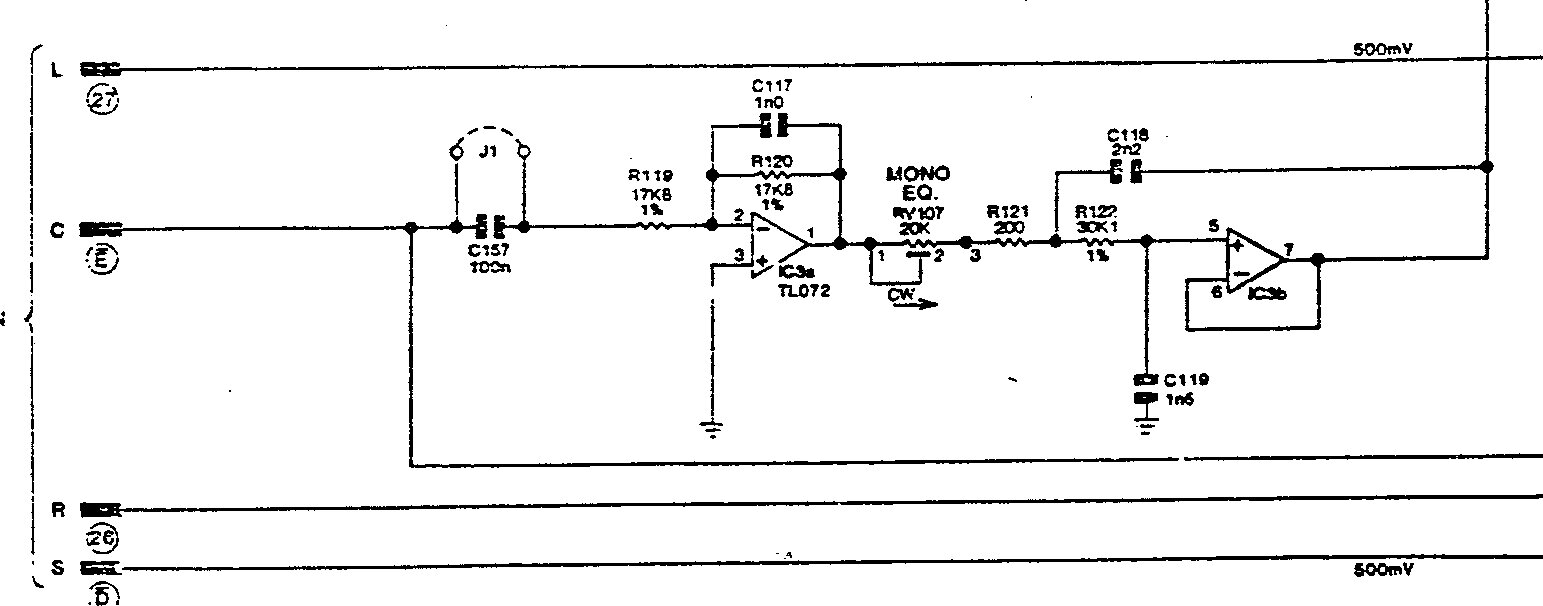

Bitte schön, das Schaltbild vom Monoeingang.

Grüße

Jens



Bearbeitet vor 11 Stunden von Jensg (Änderungen anzeigen)

[TK-Chris]

In Europa, zumindest im zivilisierten Teil, war Mono immer Vollfrequent, deshalb war es zu anfangs auch ein Rückschritt, auf Dolby-Anlagen Mono zu spielen. @stefan2 hat das ganze mal recht gut beschrieben.
