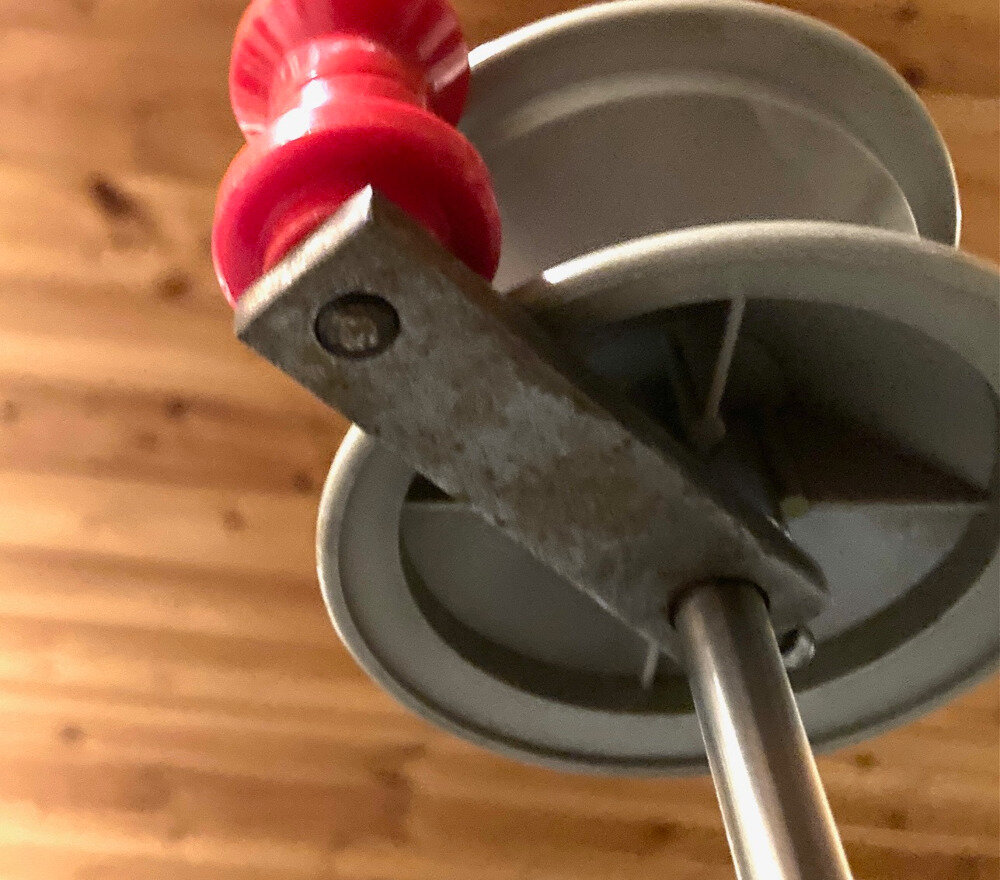

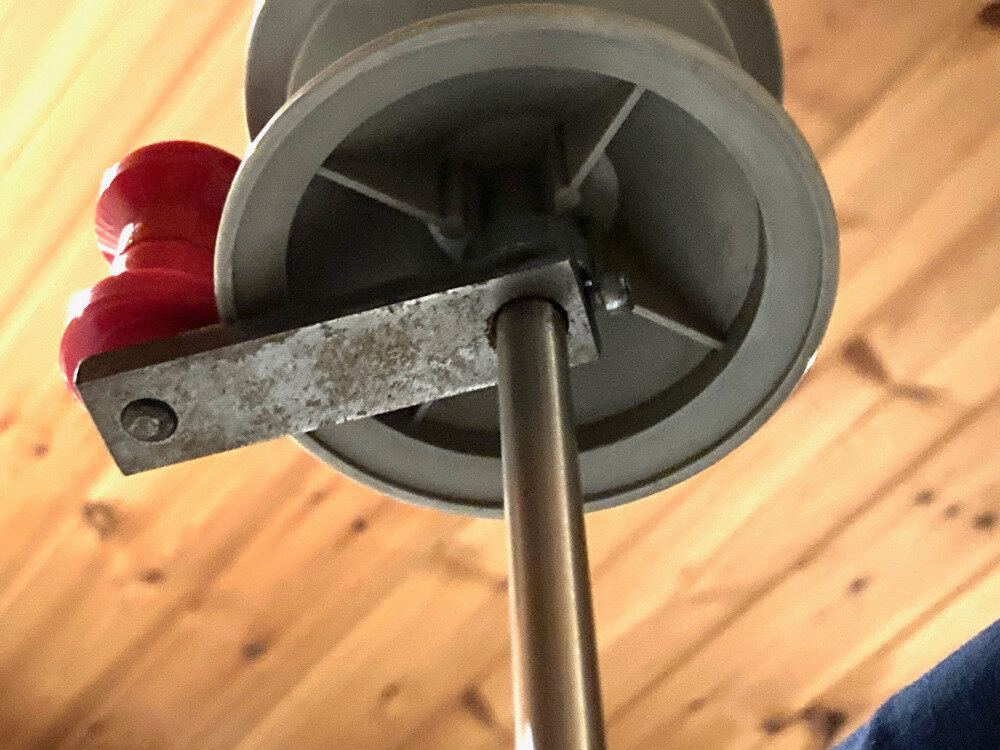

Ha! Das erklärt auch das Kugellager: es muss da sitzen, wegen der Bohrung (identische Gussformen, wie von Chris erwähnt)!
-

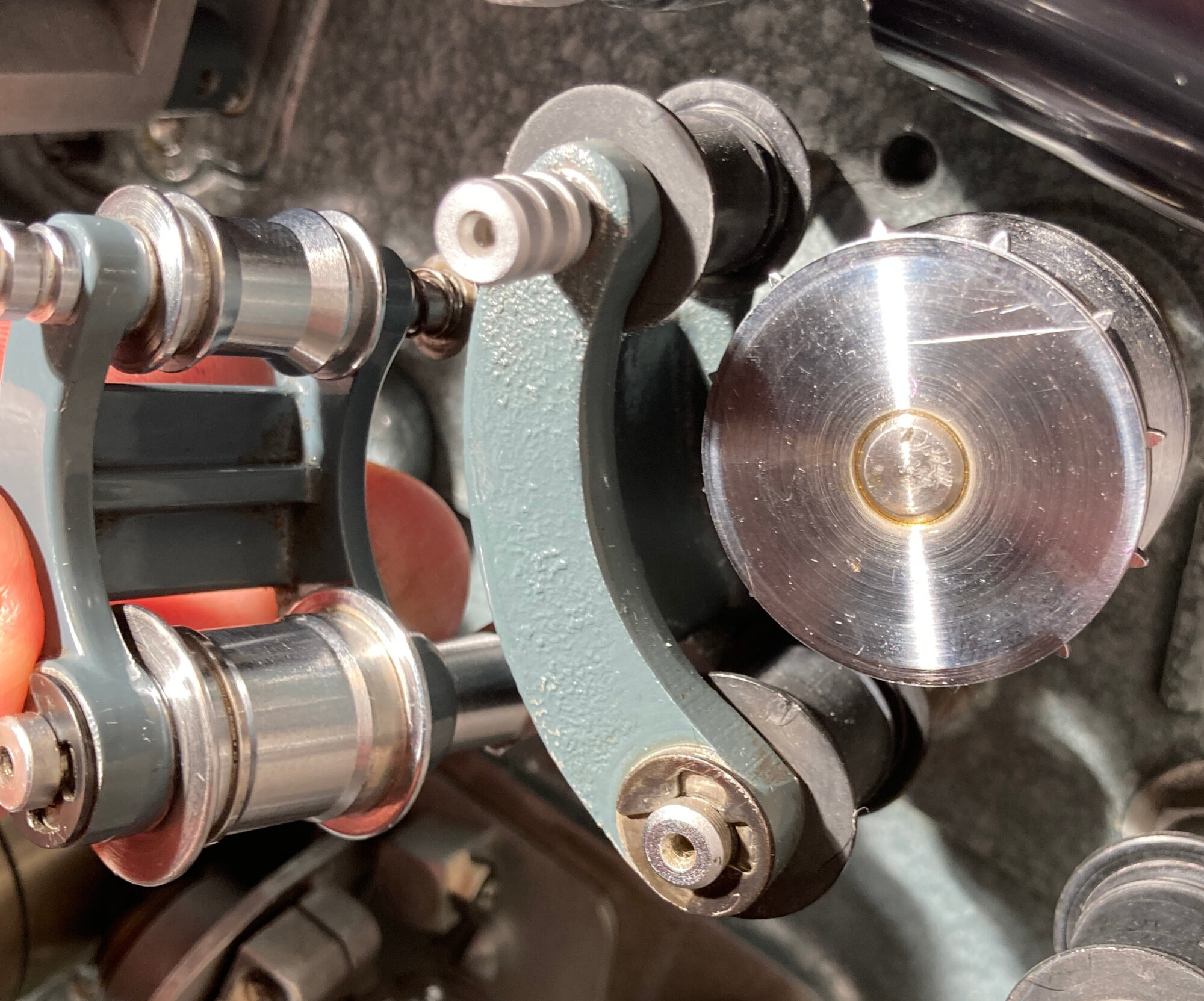

Laut FP30-Einlegeschema soll der Film vor der Vorwickelrolle die linke Umlenkrolle um fast 180 Grad umschlingen. Diese Umlenkrolle ist entsprechend dieser Belastung kugelgelagert. (Bildquellen: Bilder sind Ausschitte aus Bildern von Kinokompendium.de hier https://www.kinokompendium.de/service_bild.htm, und aus diesem Angebot: https://www.filmvorfuehrer.de/topic/37800-kinoton-fp-30/) Allerdings habe ich aber in der Praxis und auf sämtlichen Bildern (siehe oben) bisher immer nur die Variante gesehen, bei der der Film zwischen den beiden Rollen durchgeführt wird. Das mache ich auch selber so, weil man nur so die obere Schleife gut einstellen kann (führt man den Film um 180 Grad um die linke Umlenkrolle, dann wird das "Weiterschieben" des Films über die Zahnrolle sehr viel schwieriger). Ausserdem kommt der Film sonst bei recht flachem Einlauf von rechts (z.B. aus Richtung dts-leser) dem Andruckschuh der Vorwickelrolle recht nahe. Ich frage mich jetzt: hat diese nicht offiziell abgesegnete Variante irgendwelche Nachteile? Irgendwelche Filmschäden oder erhöhten Verschleiss an der Maschine beobachtet? Vermute, die Idee hinter der Kinoton-Filmführung war ein möglichst großer Umschlingungswinkel (und damit Eingriff vieler Zähne) der Vorwickelzahnrolle. Allerdings ist der ja m.E. auch so schon reichlich, mehr haben andere Projektoren auch kaum? Weit kritischer ist das ja bei der Nachwickelrolle, da mehr Filmzug.
-
Danke, sehr interessant! Die Buchsen-Grafik aus dem PDF ist übrigens identisch im Tümmel enthalten, der Tümmel-Text zur Buchse ist ebenfalls ein Zitat (übersetzt) aus Kottes Text. Spannend auch die Info zu den Andruckschuhen der Vor- und Nachwickelrollen von FP20 und FP30: die sehen also so aus, weil sie gleichzeitig jeweils den Feuerschutzkanal bilden! Hatte mich schon gewundert, warum die (am sonst so offenen Filmlauf) so sehr aus der generellen Designidee der Maschine ausscheren.
-
Da es ja hier große Fans von KI-Texten gibt, habe ich einfach mal die KI analysieren lassen: Meine Frage an die KI: Welche Untertöne schwingen mit, wenn in einer Argumentation das Wort "Diskurs" verwendet wird, um eine rein technische Diskussion in einem Fachforum zu bezeichnen? Antwort KI: Wenn jemand in einem Fachforum eine rein technische Diskussion als „Diskurs“ bezeichnet, schwingen meist intellektuelle Aufwertung, formale Distanz oder eine subtile Ironie mit. Da das Wort stark durch die Geistes- und Sozialwissenschaften (insbesondere nach Michel Foucault oder Jürgen Habermas) geprägt ist, wirkt es in einem technischen Kontext oft wie ein Fremdkörper. Ich habe die Google-KI-Antwort gekürzt auf den zusammenfassenden Anfang, ansonsten unverändert zitiert. Der Rest der KI-Antwort erschien mir zu scharf und eskalierend. Bei Interesse selber ausprobieren, aber dann bitte nicht beleidigt sein.
-
Ich habe hier in letzter Zeit gehäuft das Wort "Diskurs" gelesen, und frage mich woher das kommt und was das soll. Es geht hier im Forum nicht um "Diskurs", oder darum "eine sterbende Technologie ins nächste Zeitalter zu retten", oder "neue Argumente für ihre Existenzberechtigung zu finden". Der Ansatz hat in den Sozialwissenschaften vielleicht Berechtigung, aber nicht in einem (Zitat Chris) technischen Fachforum. Wem nach Plaudern ist, dafür gibts ja hier im Forum den Bereich "Talk", oder eben anderswo die sozialen Medien.
-
Der Vollständigkeit halber: interessanterweise erwähnt sogar die IREM-Doku eine Glättung (auf 8%) durch Elko (4200uF). Ich halte das dennoch für ein Gerücht. Stefan2 und Co können dazu möglicherweise mehr sagen.
-
Naja, das Posting war halt auch inhaltlich nicht sehr fundiert (von den Rechtschreibfehlern abgesehen; "Restwellikeit", Groß-Klein-Schreibung, Satzzeichen, was ist ein "chrost"? Die Forensoftware markiert potentielle Rechtschreibfehler ja sogar im Textfenster). Die Kondensatoren sind eigentlich nur für die Erhöhung der Leerlaufspannung da. Bei 130A Lampenstrom (bei 60 auch schon) glätten die nichts mehr. Entsprechend können sie auch nicht dazu führen, dass der GLR sich plötzlich "wie eine Rüttelplatte" (Martin) verhält, und mit 95-100dBA vor sich hin scheppert. Auch verändert ein Nachziehen von Schrauben (was ja etwas Besserung brachte) nichts an den Kondensatoren. Das weist eigentlich schon alles in die Richtung "die Kondensatoren sind nicht die Hauptursache". Wenn ein Tausch der Kondensatoren allerdings Deinen Gleichrichter tatsächlich um Faktoren leiser gemacht hat, das wäre durchaus ein interessanter Erfahrungsbericht. War das denn so? Da würden mich dann Details interessieren, bei so einem spektakulären Effekt. Am Rad drehen kann tatsächlich was bringen, ist ein bekannter Kniff. Aber nachdem Martin (ohnehin fachlich ein Experte) bereits auf "ich zerlege das Ding und ziehe Schrauben nach"-Ebene gearbeitet hat, wird er diese bekannten Kniffe wohl schon angewendet haben. Was bleibt dann vom Posting inhaltlich noch übrig? Wie Chris schon meinte: es wurde vorher schon alles gesagt (außer: wie messe ich mit einem Fluke überschlägig die Restwelligkeit - was aber mit dem Thema nichts direkt zu tun hatte). Da muss man sich dann (in einem technischen Fachforum) schon mal einen dummen Kommentar gefallen lassen... 😉
-
Faszinierend, im ARRI-Patent alles noch mit Logikgattern aufgebaut! Werde ich mir morgen mal genauer durchlesen. Übrigens habe ich hier noch etwas zum Direktantrieb gefunden: Patent DE935890C, Angel Jotzoff, 1955: Malteserkreuzgetriebeblock für Kinobildwerfer Ganz richtig erkannte Jotzoff (Frieseke & Höpfner!): das mindert Getriebegeräusche und Resonanzen. Allerdings ist das Getriebe hier nicht als extra Motor auf die Welle montiert (mit Klauenkupplung wie bei Kinoton), sondern direkt auf der selben Achse verbaut. Bei Motorschäden schwebte dem Erfinder vor, nur die Wicklung zu tauschen, da üblicherweise nur die kaputtginge. Naaaja. Rein aus praktischen Erwägungen (auch: schneller Service) erscheint mir die Kinoton-Lösung da schon besser. Allerdings: die Menge an Patenten von Jotzoff ist beeindruckend. Zeigt aber auch: Erfindergeist (und eine Vielzahl von Patenten) ergeben nicht automatisch einen guten (und v.a. erfolgreichen) Kinoprojektor. Erklärt aber möglicherweise auch, warum es kein weiteres Patent für den Direktantrieb der FP30D gibt.
-
Hatte ich schon so verstanden. Werkseitig weiß ichs nicht; die abgebildete 3-Flügel-Blende ist im Nachhinein umgerüstet, ohne Getriebewechsel. FP10A war wohl als FP23-Nachfolger konzipiert war (Portabelbetrieb), siehe auch die Koffer im Produkt-Flyer. Daher die Leichtbauweise mit dem etwas eigenartigen "Fuß". FP20A unterscheidet sich m.W. nur (abgesehen von den Einbauten, wenn man die nicht braucht) im fehlenden Direktantrieb von der FP30, und hinten keine dicke Tür (damit schmalere Bauweise). Der gleiche Außenläufermotor ansonsten. Wenn man den ganzen Schnickschnack nicht braucht, legitim. Leider fällt entgegen dem alten FP30- (und FP20) Riemenantrieb der Drehknopf am Motor weg, den ich recht angenehm fand.
-
Patentrecherche via https://worldwide.espacenet.com/patent/search Spezialgetriebe ist das m.E. keins, ich habe mehrere FP30 ähnlichen Baujahrs mit genau der Bauform gesehen. Scheint zu der Zeit Standard gewesen sein. (Die Blende ist wie gesagt nachgerüstet, das war vorher eine normale Einflügelblende.) Ist die Kufenjustage nicht bei allen Andruckkufenhaltern identisch? Habe sie aber gerade nicht alle vor Augen. Das Höckerschwan-Tongerät passt hier wirklich besser. Bessere Analogtonabtastung, und ragt vorne nicht so weit raus. Falls Du zu dem noch Infos hast (Baujahre, Vor- und Nachteile, etc) wäre das sicher auch interessant im aktuellen Kontext.
-
Spannend, Danke für diesen tollen Einblick! Die gezeigte FP20 ist tatsächlich alt, Blendengehäuse mit Fensterchen, und sogar noch mit dem Drehknauf zum Starten und Überblenden, diese Schaltervariante gabs m.W. nur aus holländischer Fertigung. Bisschen überholt wurde sie, neben dem TG ist auch mindestens der Kufenhebel neu. Der Hebel hatte am Anfang einen flachen, runden Griff auf Alu, dann ein flaches Aluteil mit abgerundeten Ecken, dann das ganz neue Teil von Kinoton mit dem Stab zur Bedienung (was sich aber m.E. recht unangenehm bedient). Die frühen Getriebe-Riemenscheibenachsen waren dünner, stimmt. Zusammen mit der Tatsache, dass die Achsen nicht gehärtet sind... ein Grund warum ich so ein altes Getriebe mal aussortieren musste. Hatte seinen Grund, warum die Achsen später dicker waren. Bei Transport oder Demontage nicht aufgepasst, ruckzuck verbogen. Dann doch lieber das spätere Kinoton-Getriebe... Der Ölablass hat sich auch mehrfach geändert. Erst Metallröhrchen aus Messing (FP20) mit aufgeschraubter Kappe, etwas unpraktisch. Dann kam der transparente Schlauch, oben in einen Halter geclipst. Das fand ich fast am besten, da man sofort sah ob Blasen im Schlauch waren. Zuletzt dann die Variante aus schwarzem, gewebeummanteltem Kraftstoffschlauch. Solide, aber auch wegen des Gewebes schwer ganz sauber zu halten, und die optische Kontrollmöglichkeit fehlt. Den Bildern nach werkelt in meiner FP30 (Baujahr wohl frühe 80er) offenbar eine Mischform aus FP20- und FP30-Getriebe. Dicke Achse, Gussform Getriebe schon FP30 (zu erkennen an den beiden Höckern oberhalb des Getriebes, montageplattenseitig?), aber der Deckel eher wie bei FP20. Hier übrigens in einer (relativ selten zu sehenden) Umrüstung auf 3-Flügel-Blende.
-
m.W. wurde die FP20 in den 50ern entwickelt, die ersten Maschinen gabs m.W. erst in den frühen 60ern. Ich vermute, das meinte Chris. Gerne Bilder des alten Getriebes, wenn verfügbar, und der Bericht zur Buchse interessiert mich (und denke ich viele andere) auch. Sondor: die Maschine im Video ist sicher, wie Chris schon schrieb, späte 90er, wegen der Taster und dem LCD. Die Maschine im Bild-Link drüber könnte auch etwas älter zu sein - aber m.E. aber nicht aus den 70ern, sondern irgendwann danach. Jens, habe ich das richtig verstanden, Abwickelteller dann mit stillgelegter Einsteckeinheit, d.h. die laufen immer exakt synchron? Oder meinst Du nur die Mitnutzung des Aufwickel-Stellmotors (am Steuerarm) für den Abwickelteller? (Hoffentlich ist dann der Schlupf der beiden Gummireibräder identisch...)
-
Danke für die Details, Jens! Das könnte die Unterschiede im erzielbaren Bildstand erklären. Du hattest die Getriebe ja mehrfach offen, d.h. hast da glaube ich einen ganz guten Einblick. Habe noch mal in die Pläne (in der ST200-Anleitung) geguckt, mit "erste Versionen" beziehst Du Dich dann vermutlich auf die mechanischen Einsteckeinheiten generell - lauten den Plänen, die ich habe, hing das alles direkt an Netzspannung.
-
Es gab übrigens schon mal einen vergleichbaren Vorschlag... hier: der Schaltrollenbewegung durch Verschiebung eines Mitnehmers einen einstellbaren Phasenwinkel zu geben: Ewald Boecking, International Projector Corporation, US-Patent 2037454, 1934. Allerdings hier mit einer Innen-Längsrille in einer speziellen Schaltrolle - reichlich unpraktikabel, das alles. Vor allem, das Ganze Teil der (doch gelegentlich zu wechselnden) Schaltrolle zu machen, inklusive der dort zu ölenden Stellen... War damit möglicherweise die Nylonbuchsen-Variante nicht mehr patentierbar, weil für die Patentanwälte zu nahe dran? Ich könnte leider nur spekulieren. Ich hoffe, jemand mit mehr historischer Kenntnis kann Licht ins Dunkel bringen.
-
Zum Thema Bildstrichverstellbuchse habe ich nun noch ein US-Patent gefunden, die schon erwähnte Firma Ballantyne (Projektor Pro-35). Edward J. Nelson, Ilo M. Brown, Ballantyne of Omaha Inc, US-Patent 3752569, beantragt 1971. Die Ähnlichkeit mit dem Philips-Getriebe ist unverkennbar (siehe erster Beitrag oben). Das Getriebe ist fast identisch aufgebaut. Allerdings war Philips früher dran, denn die FP20 gab es bereits seit 1962! (1972 wurde ja dann Wiki zufolge https://de.wikipedia.org/wiki/Filmprojektor die Produktion bereits von Kinoton übernommen.) Hatte Philips etwa versäumt, sich das Patent in den USA zu sichern? Wer hat hier von wem kopiert? Sogar die Delrin-Andruckkufe wird im Ballantyne-Patent erwähnt. Ganz schön frech, falls das kopiert ist. Wie auch immer die zeitliche Abfolge war: die FP30D hat sich auch in den USA durchgesetzt, gegen die Pro-35, die bzgl. Bildstand im Gegensatz zur FP30 nie einen besonders guten Ruf hatte: https://ft-forum.com/ft/cgi-bin/ubb/f1/t009961/p2.html Die Ballantyne-Anleitung der Pro-35 sieht fast wie das Patent aus - oder wurde das Patent aus der Anleitung entwickelt? Jedenfalls scheinen es fast die gleichen technischen Zeichnungen zu sein. Eine davon zeigt den Aufbau der Kupplungsbuchse.
