Schmalfilmentwicklungsmaschine für Super 8 und 16 mm im Eigenbau


SandroP
 Share

Recommended Posts

Hallo liebe Freunde des Filmentwickelns,

es ist so weit. Ich erfülle mir einen Traum den ich schon lange habe. Eine Schmalfilmentwicklungsmaschine selbst Bauen.



Es begann damit das ich diesen Artikel lass und das Video dazu sah... http://www.echolot-o...ntwicklung.html davon war ich sehr fasziniert und dachte das baust du nach. Leider verworfen... das war September 2015 und Anfang 2016 glaube ich. Es flammte Wieder auf als bei uns in Sachsen sich die Sommerferien dem Ende zuneigten. Ich nutze die Letzte Woche intensiv zur Planung. Diverse Zeichnungen werde ich (wenn es die Größe erlaubt) hochladen. Seit dem habe ich zig Sachen verbessert.



Es geht an´s bauen: Sie basiert darauf.

Ist eigentlich Selbsterklärend. Fehlen nur noch Heizung, Pumpen und ne Steuerung. Wenn das alles ist? Die Maschine hat nur einen Harken: Sie ist relativ groß bis sehr Groß. Masse gibt es Später. Sie wird rein Mechanisch laufe. Bis auf den Motor und die Heizung läuft alles ohne Computer. Oder zählt eine Temperatur bzw. PWM Steuerung zu Computer? Die Maschine umfasst 8 Tanks 4 für Chemie und 4 für Wässerung(en) E6, C-41, ORWO C9165, SW/REV lassen sich problemlos ''fahren'' SW/REV allerdings ohne Fixierung da ich meistes Abschwäche...

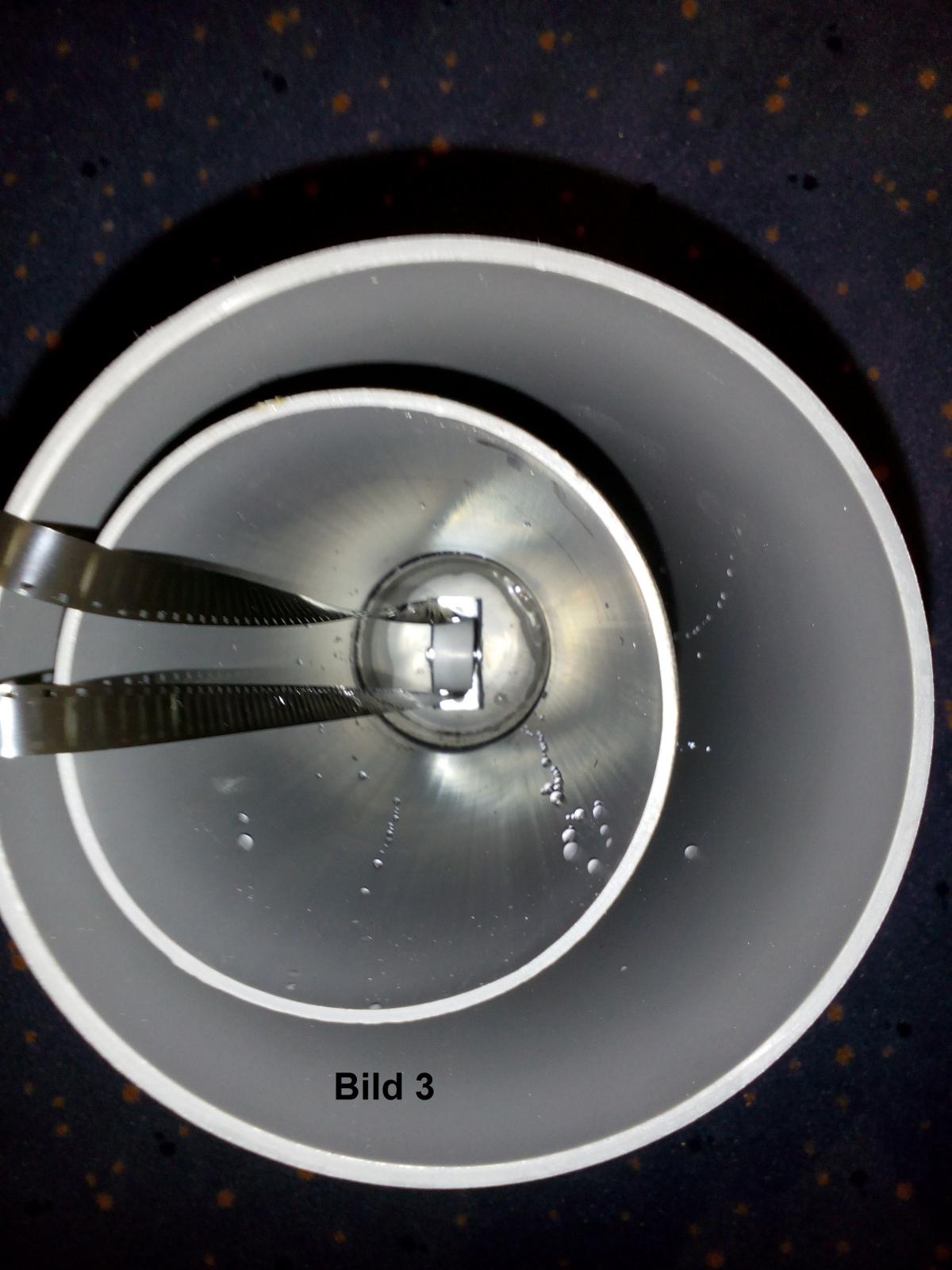

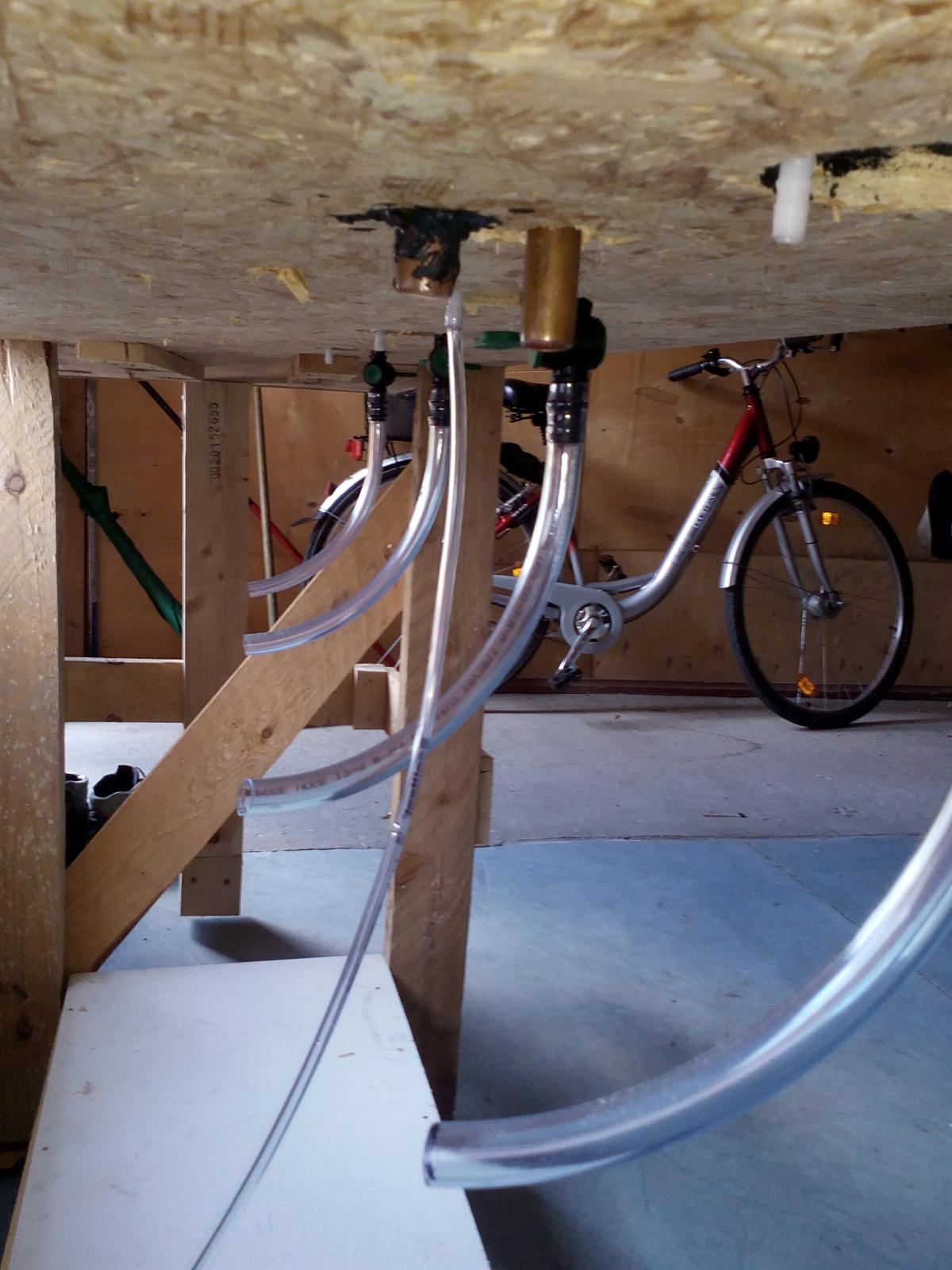

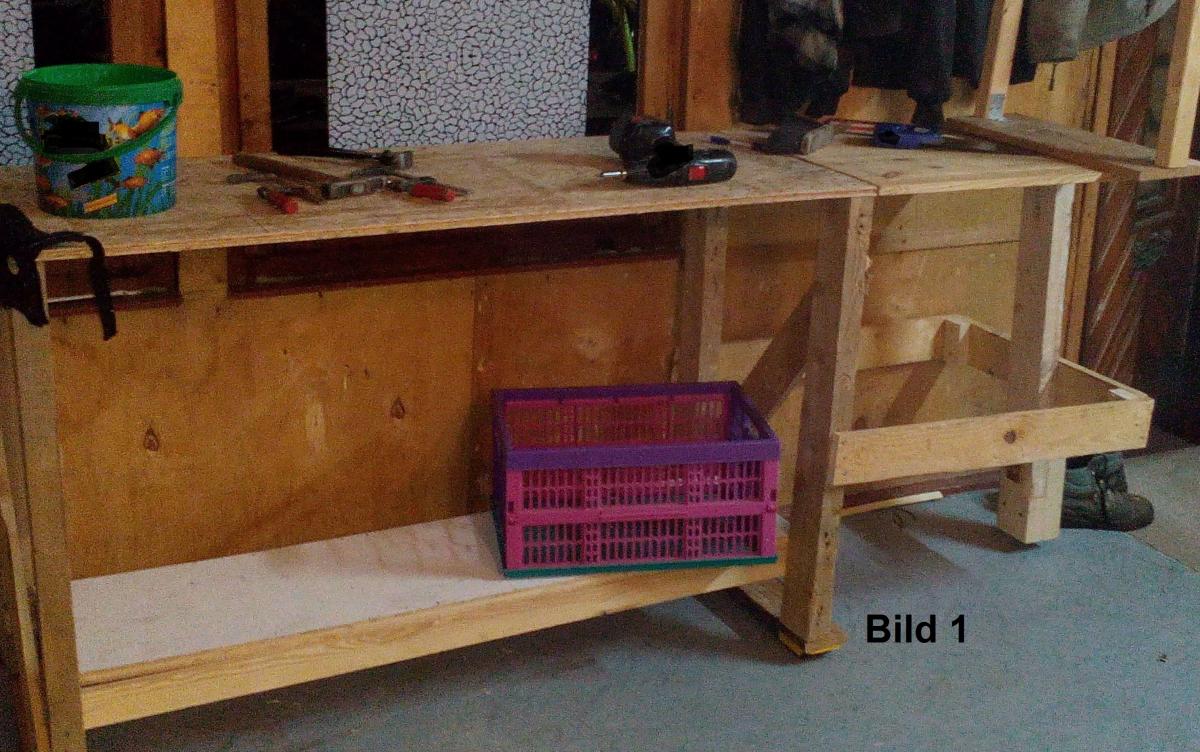

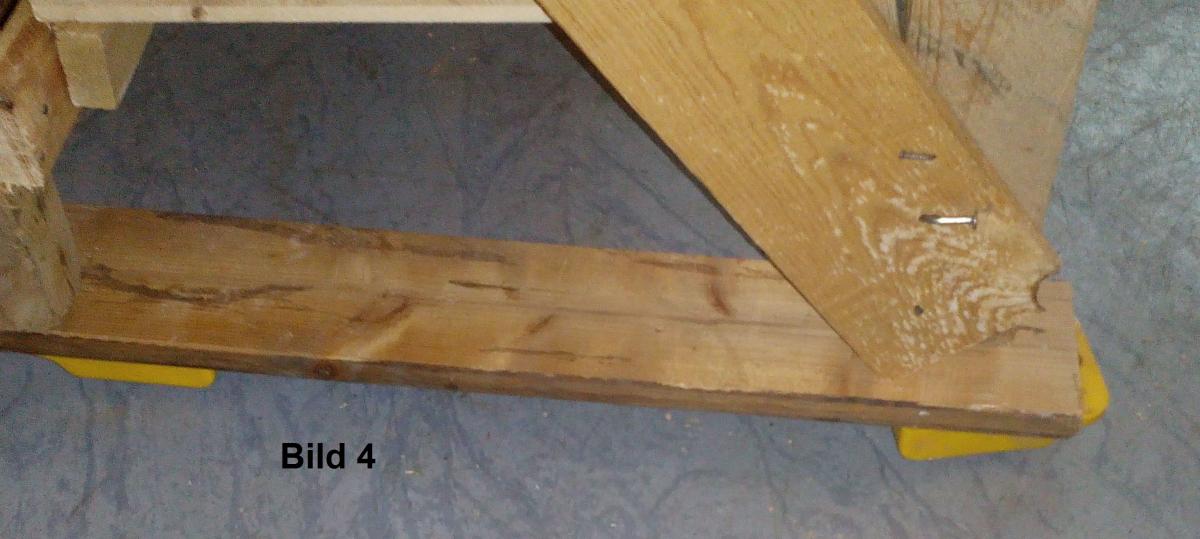

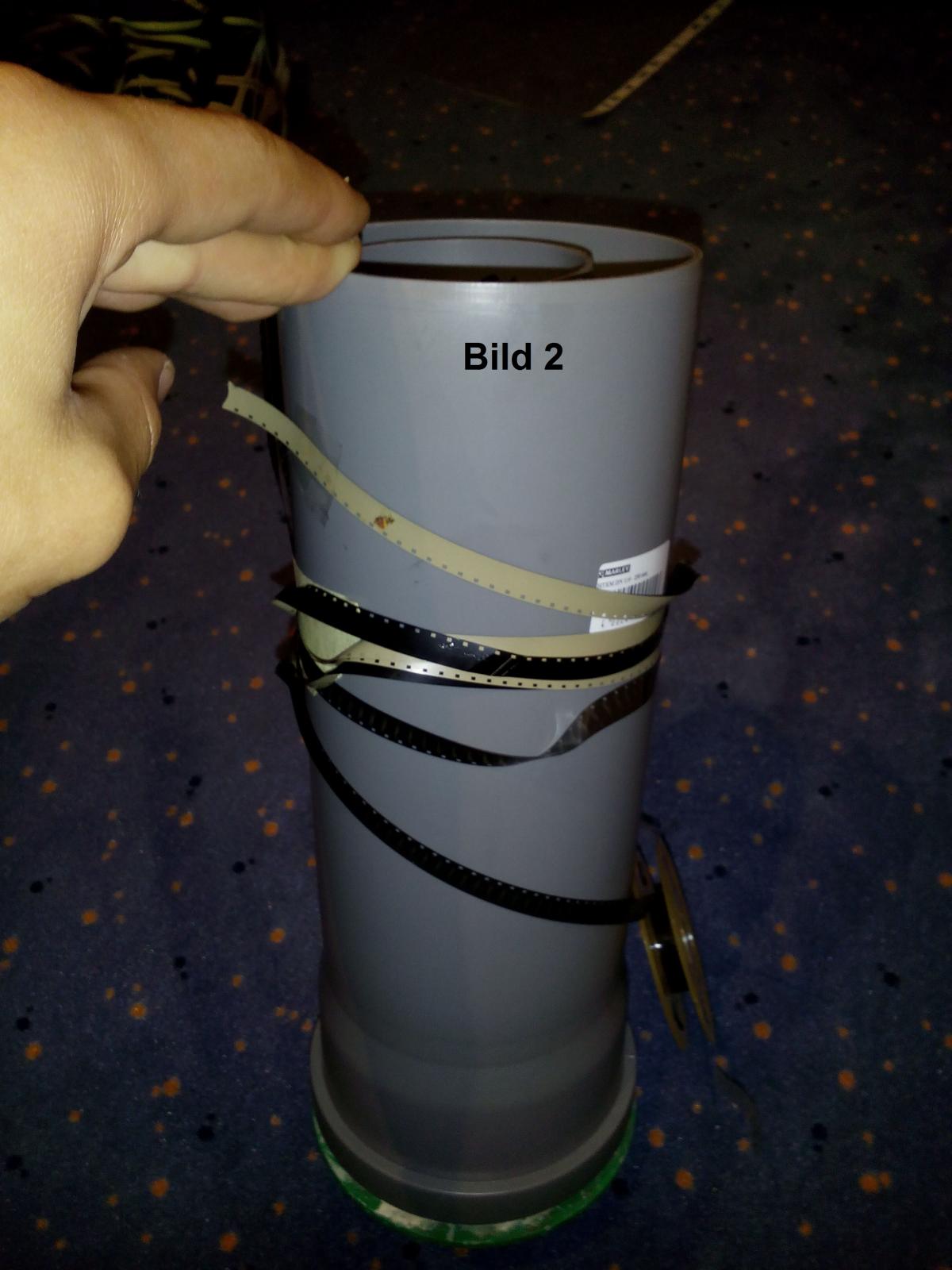

Als erstes Habe ich mir ein sehr stabiles Gestell gebaut. (Bild 1) Dann bin ich zum Baumarkt gefahren und habe die ersten HT-Rohre gekauft und eine Möbelrolle die ich Kurzerhand zur Umlenkrolle Umfunktioniert habe durfte auch mit. Daraus habe ich einen der 8 Prozessbehälter gebaut. Ist Allerdings noch nicht Fertig (Bild 2-3) Der Behälter ist noch nass da Ich ihn Gleich mal 'Geflutet' habe. Wenn der Film da Rausrutscht habe ich ein Problem. Die Holzkonstruktion ist mittlerweile so schwer das ich sie weder anheben noch verrücken kann. Deshalb müssen Möbelrollbrätter herhalten (Bild 4) bei bis die eigentlichen Rollen eintreffen. Die haben sogar was zu Festmachen das es nicht wegrollt.



Wenn ich Weiter Gebaut habe gibt es einen Weiteren Beitrag.





Link to comment
Share on other sites

Tolles Projekt!

Bedenke, dass der Film in jedem Bad seine Länge leicht ändert. Du musst also Zugentlastungen zwischen den Röhren erdenken, wenn er nicht reißen soll.

Auch reines "durchziehen" wird nicht funktionieren, du wirst zumindest einige Rollen antreiben müssen.

Edited by F. Wachsmuth (see edit history)
Link to comment
Share on other sites

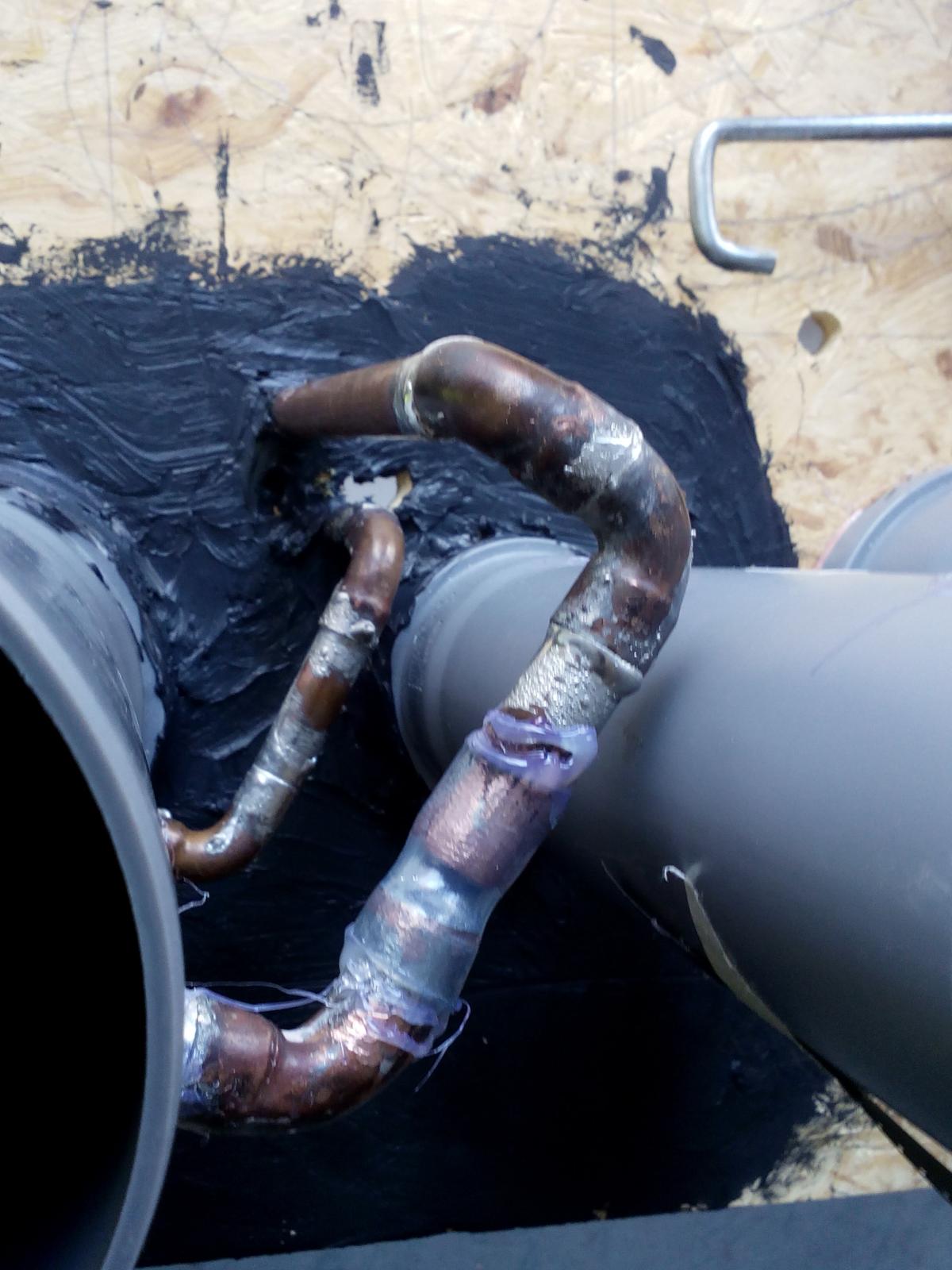

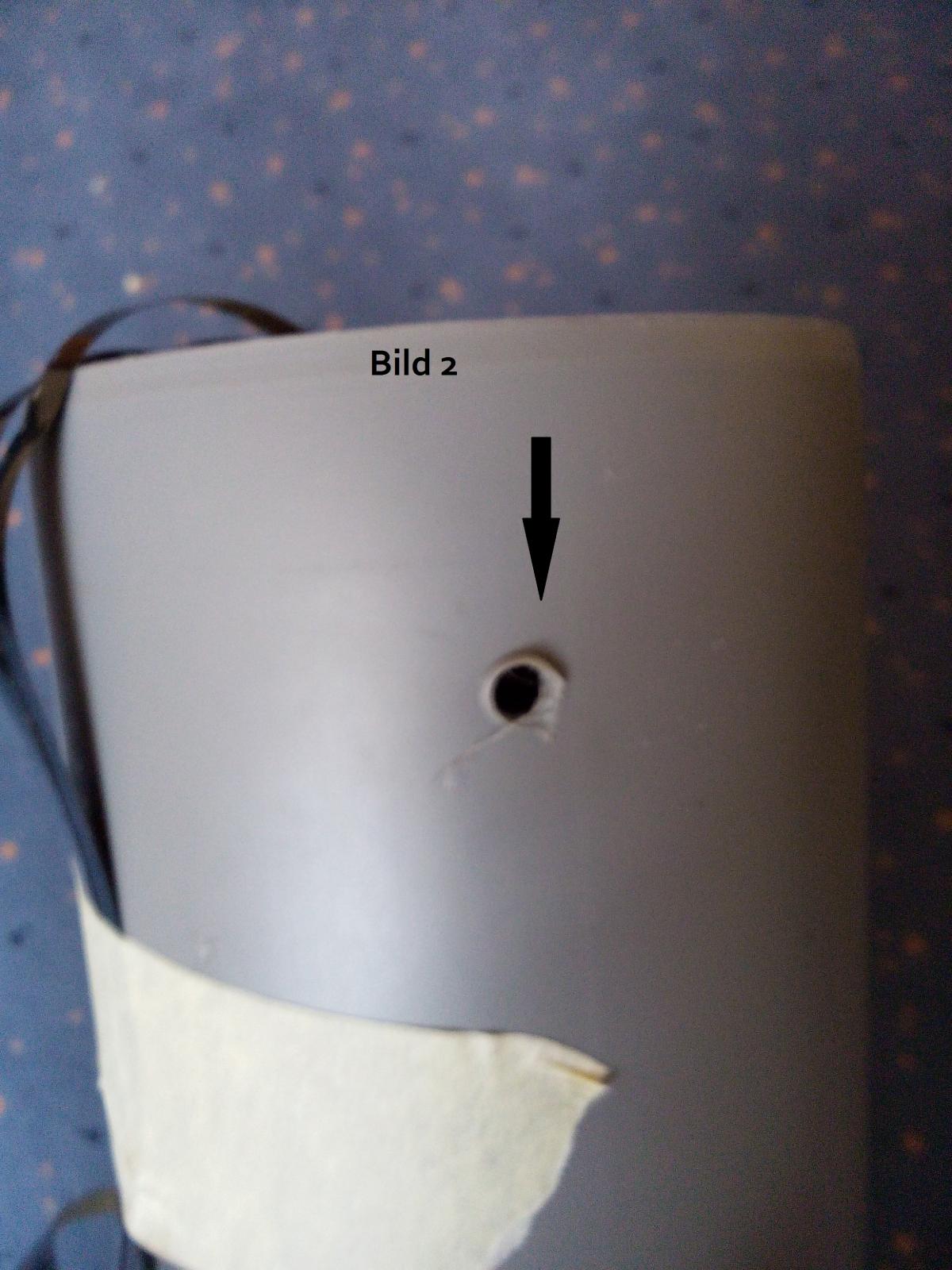

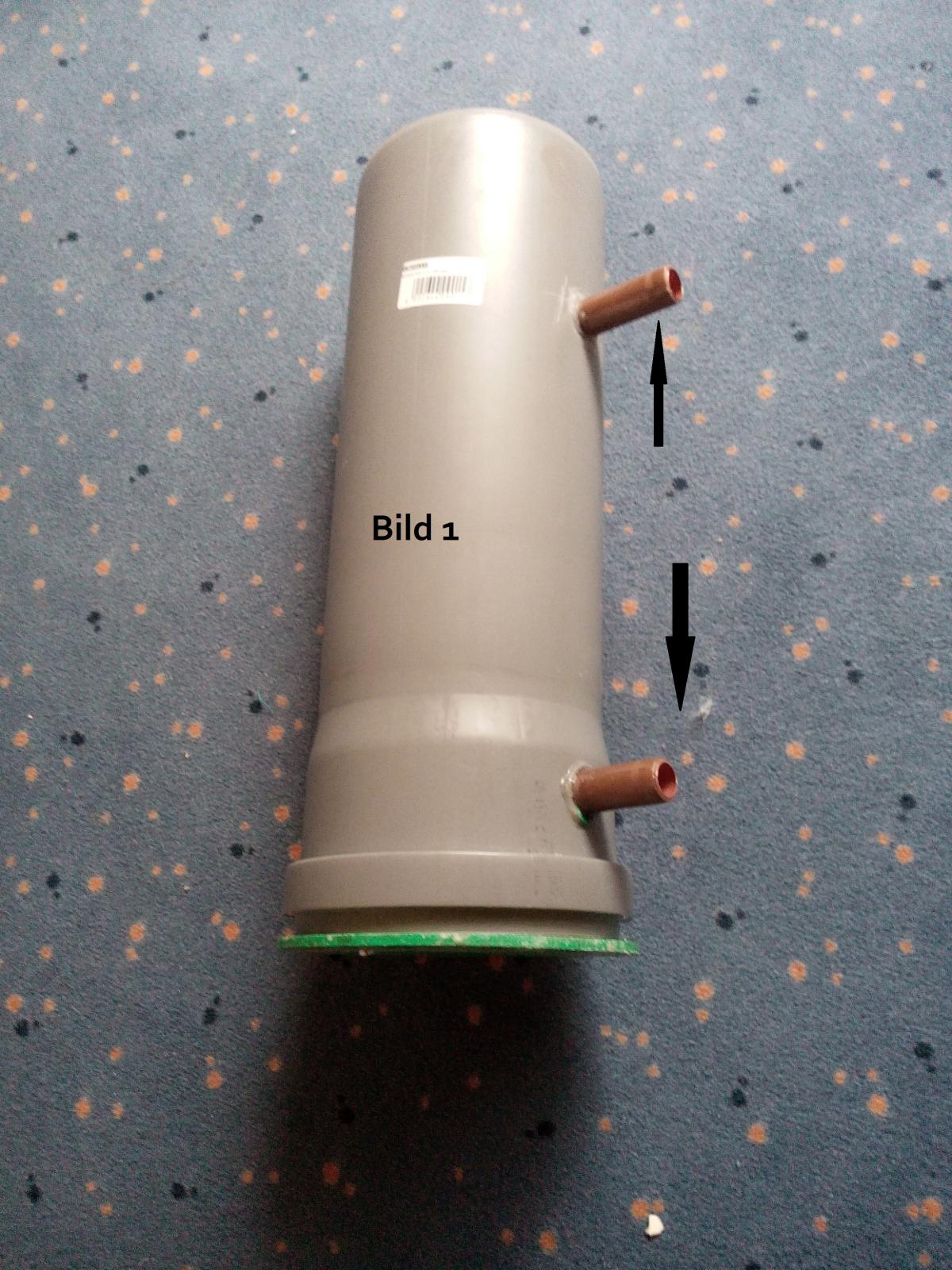

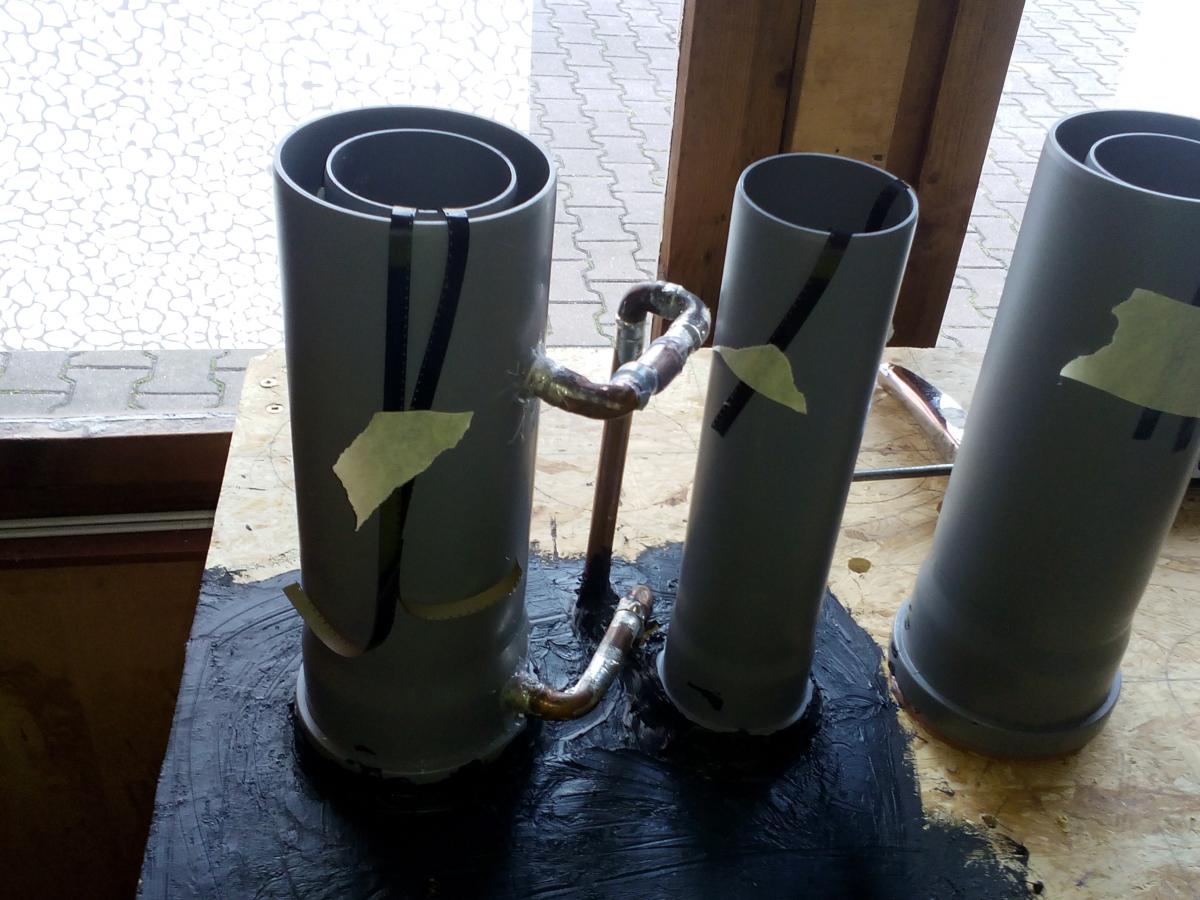

Puh, da habe ich gar nicht dran Gedacht. Naja ich werde es Erst mal ohne versuchen. Wenn es nicht geht dann umbauen. Ich etwas weiter mit der Ersten Röhre. Aber das 6mm Kupferohr kommt noch. Ein 5 cm Stück wird in das Loch (Bild 2) Geklebt. Der Rest ist schon drin.(Bild 1)



Link to comment
Share on other sites

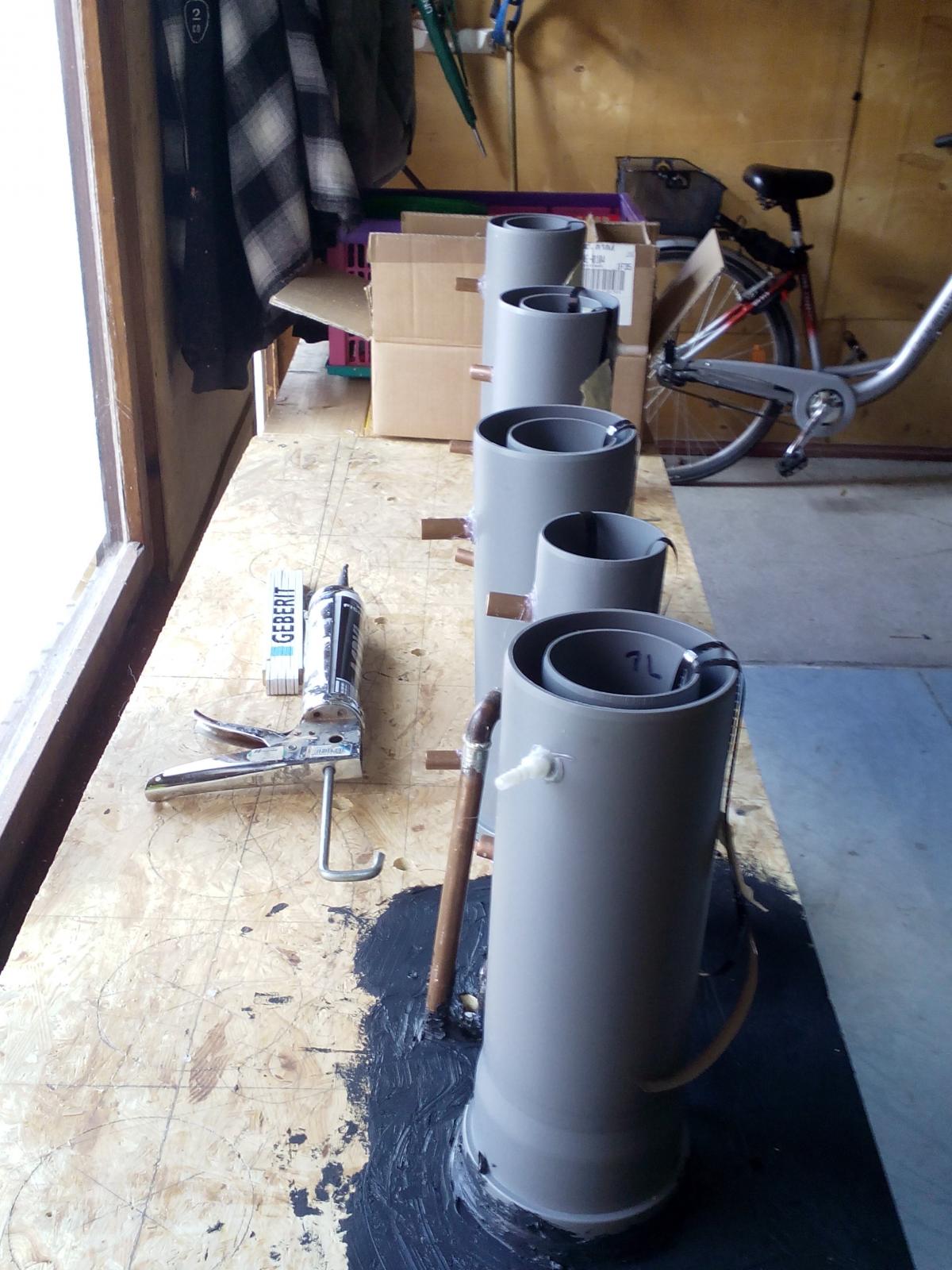

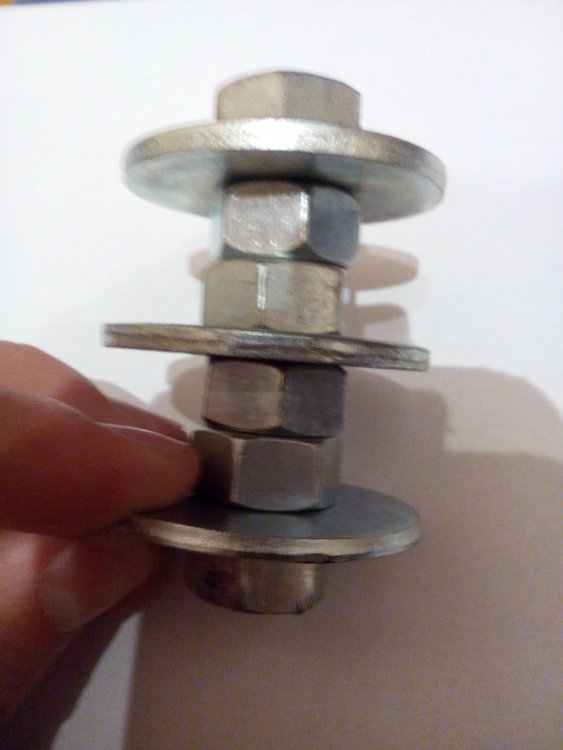

Sämtliche Absperrhäne, Schlauchverbinder und mehr sind Bestellt . Für die '' Rohrgeschichte '' fehlen noch 4 Umlenkrollen und 4 HT-Rohre mit Endkappe. Wenn das alles Fertig kann ich abzählen wie Viele Umlenkrollen über den Röhren sein müssen. Vermutlich 16...

Edited by SandroP (see edit history)
Link to comment
Share on other sites

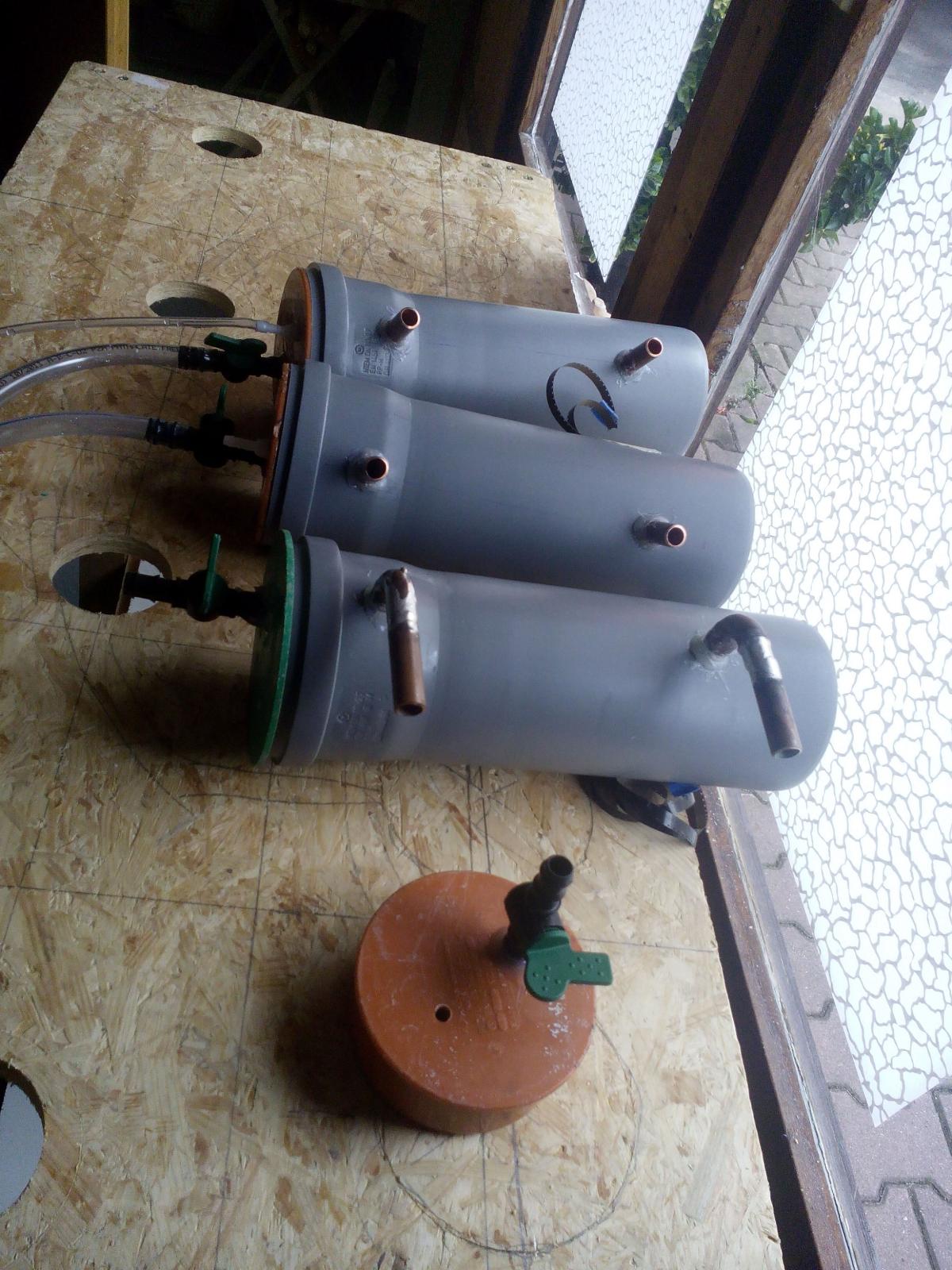

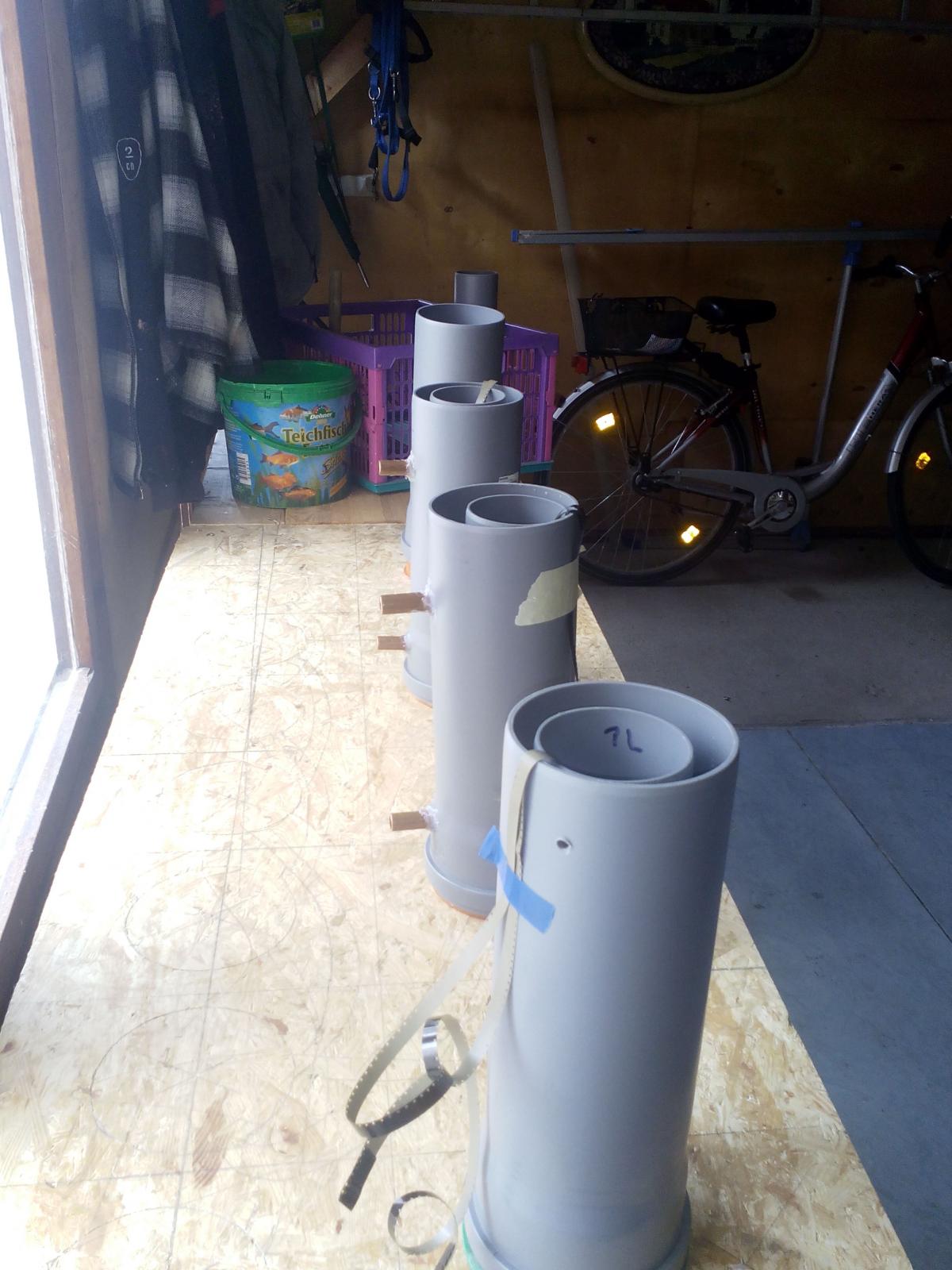

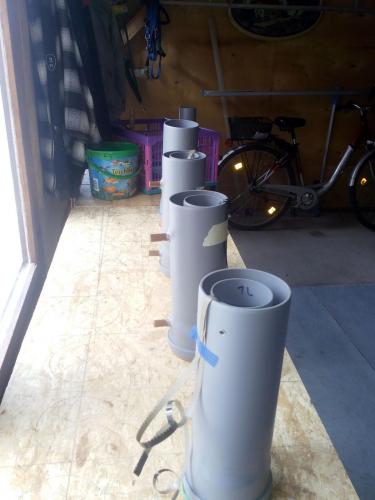

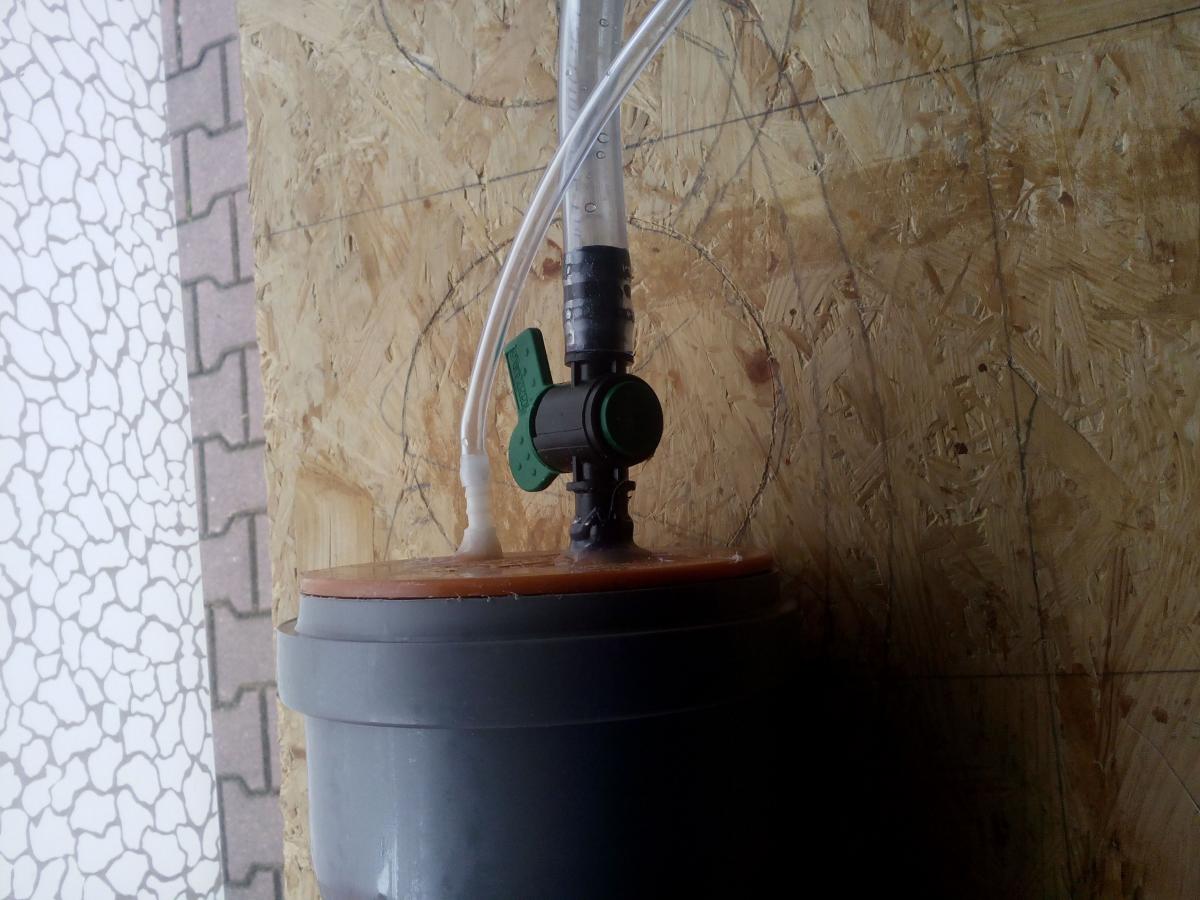

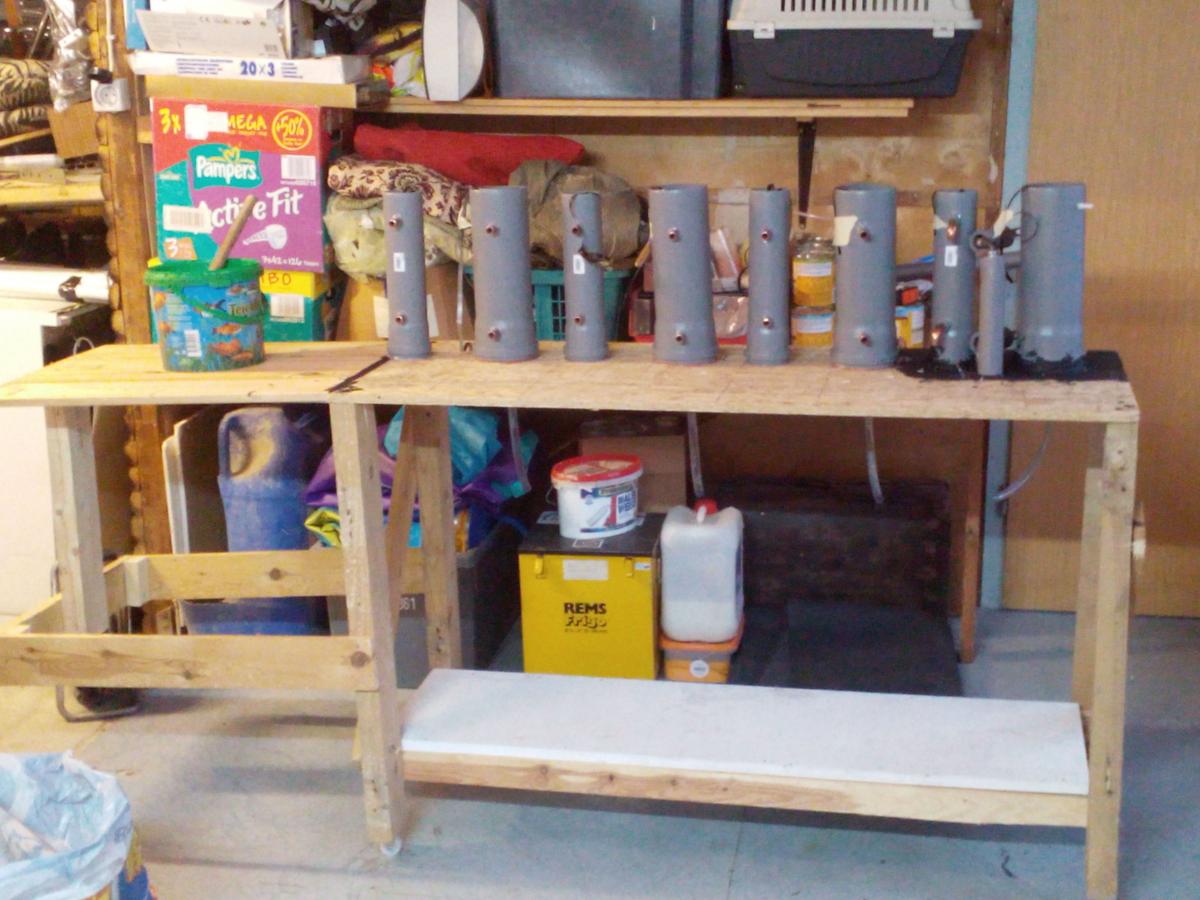

Morgen werden die vier Chemiebehälter endlich Fertig. Da noch zwei Teile fehlen die insgesamt 1,79€ kosten :mad:. I der Zwischenzeit habe ich schon mal Lochkreise in die Spanplatte gebohrt. Diese Löcher sind für die Ablasshähne der Chemie und einem Schlauchverbinder. Dazu später mehr. Morgen gibt es wieder Bilder...

Link to comment
Share on other sites

Nicht schlecht. Bin schwer beeindruckt! Ok, Maße folgen später, d.h. da werde ich mich wohl noch etwas gedulden müssen ;-) Weißt Du schon, wie lange etwa eine Entwicklung also ein „Durchlauf“ dauern wird?



Viel Erfolg beim Weiterbauen!!!



Grüße

filma

Link to comment
Share on other sites

Von 45-150 min. Pro 15 m. Im Sommer arbeitet sie aber sehr sparsam da nicht geheizt werden muss. Länge entwickeldauer ist da egal...

Was meinst du denn mit ''Maße folgen später''? Etwa die Abmessungen von Bauteilen und die Bauanleitungen dazu.

Link to comment
Share on other sites

Eine Entwicklungszeit von 150 min. wäre ja akzeptabel „schnell“! Ich hatte mit mehr gerechnet (zumindest für Schwarz-Weiß-Umkehr), aber da habe ich mich wohl verrechnet.



Du hattest das ganz zu Beginn geschrieben („[…] Sie ist relativ groß bis sehr Groß. Masse gibt es Später. Sie wird rein Mechanisch laufe. […]“), daher wollte ich nicht vorgreifen ;)



Bauanleitung oder einfach nur ein paar Maße würden mich sehr interessieren!!



Gutes Gelingen weiterhin!

Link to comment
Share on other sites

Welche Art von Zugfilm sollte ich nehmen? Polyester oder Acetat? Wenn Acetat entwickelt wird dann auch Acetatzugfilm? Bei Polyester das gleiche. Soll ich die Filme Nass oder Trocken kleben? Der Film wird in der Maschine nass.
