Bauer Motorsteuerung T502

[iSuper8]

Wer weiß, welchen Wert die Kondensatoren C 508 und C 516 haben?



Vielen Dank für eine Antwort.





[Martin Rowek]

Es gibt die Möglichkeit, die Kapazität von Kondensatoren mit einem entsprechenden Multimeter zu ermitteln.

[jacquestati]

Die Steuerung ist m.E. genauso aufgebaut wie beim 610er. Schaue nach, wenn ich wieder daheim bin.





[Martin Rowek]

Ich habe mal in meinem Bauer T610 nachgeschaut, weil die im Internet auffindbaren Schaltpläne an der entsprechenden Stelle einen Druckfehler aufweisen.

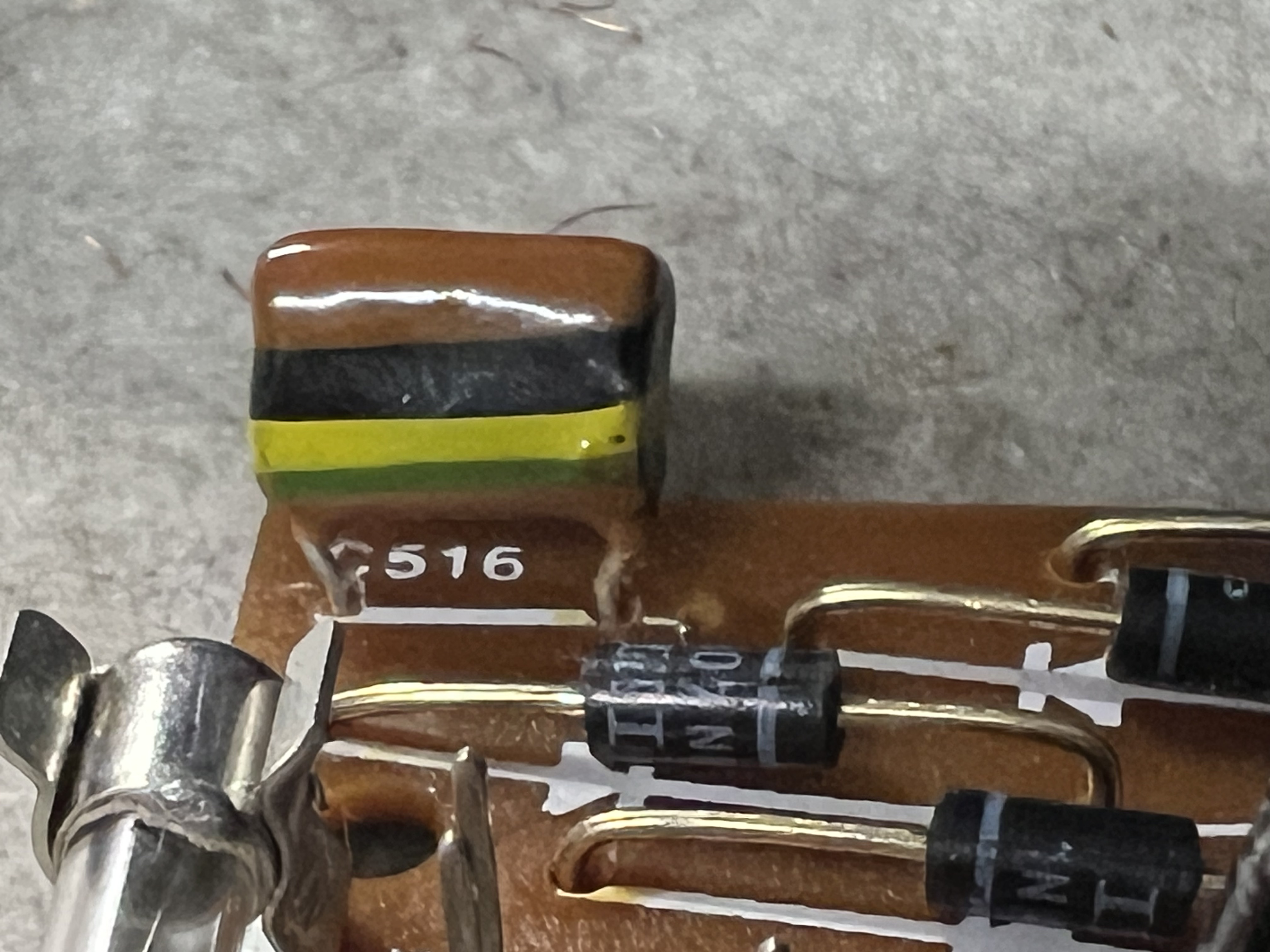

C 516 - Leider steht kein Wert drauf, auch nicht auf der unteren Seite. Habe extra eine Teleskop-Leuchte und ein Teleskop-Spiegel genutzt 😉

C 508 - vermutlich "5 µF"





Edited May 21 by Martin Rowek (see edit history)

[iSuper8]

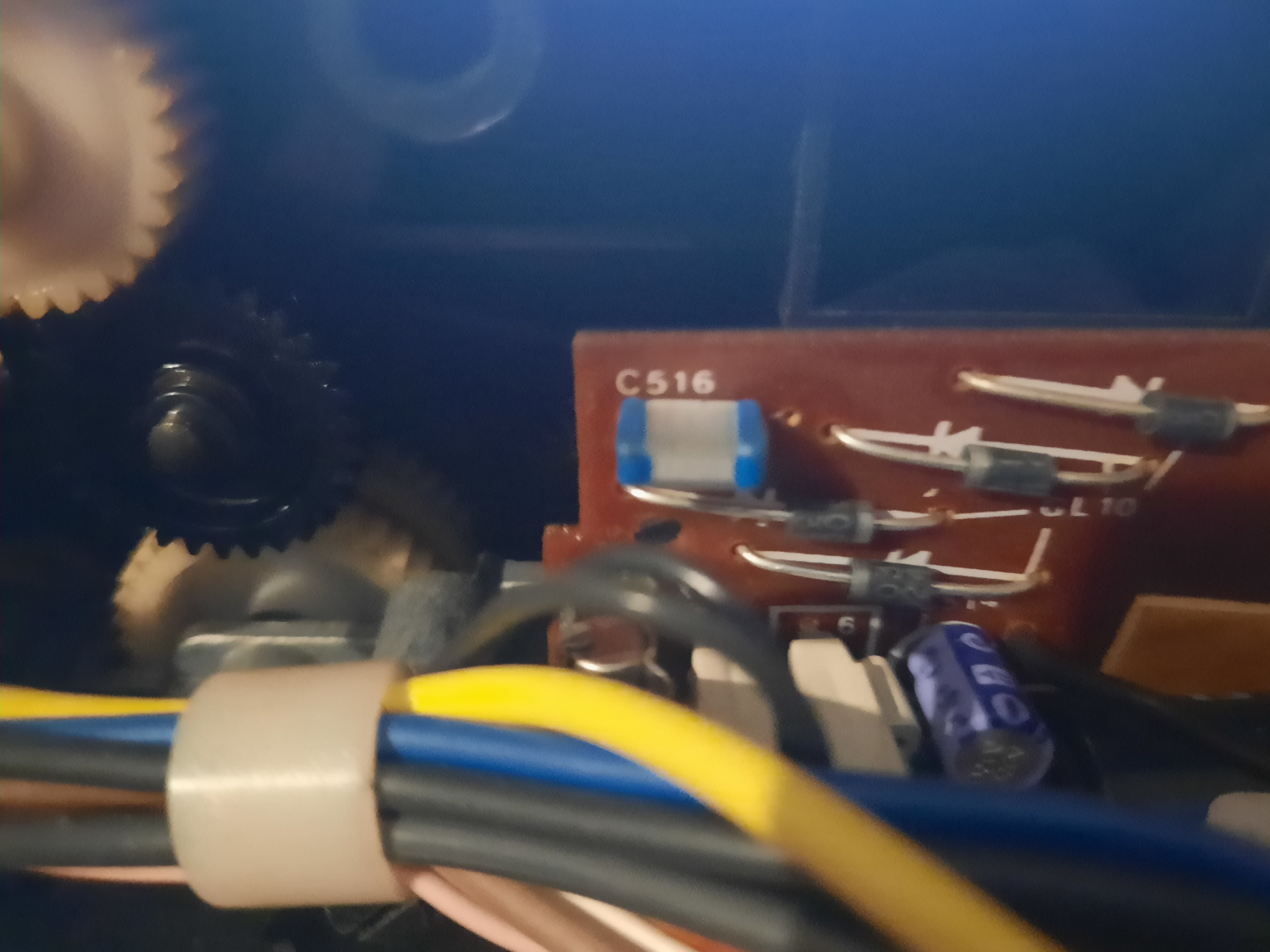

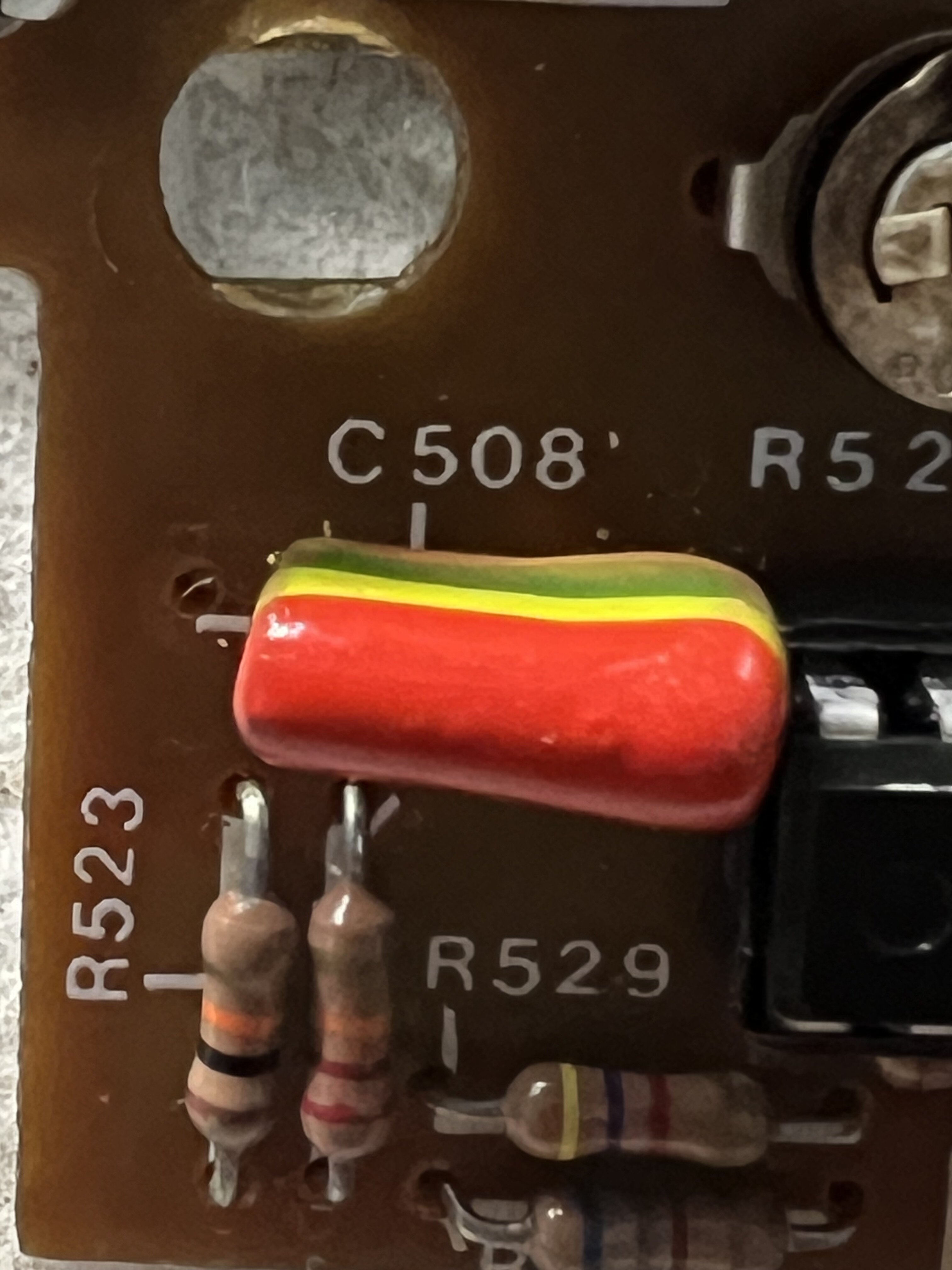

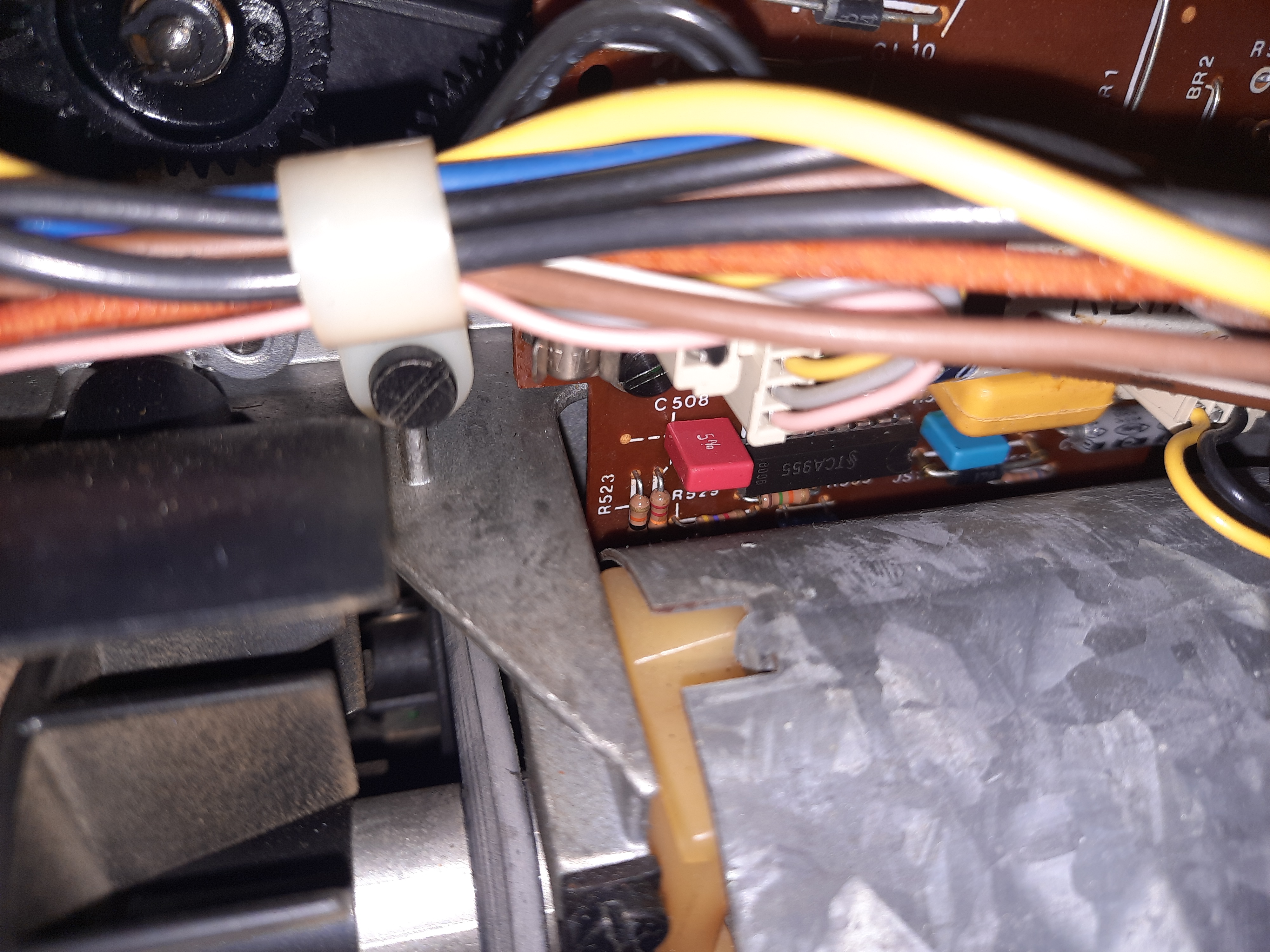

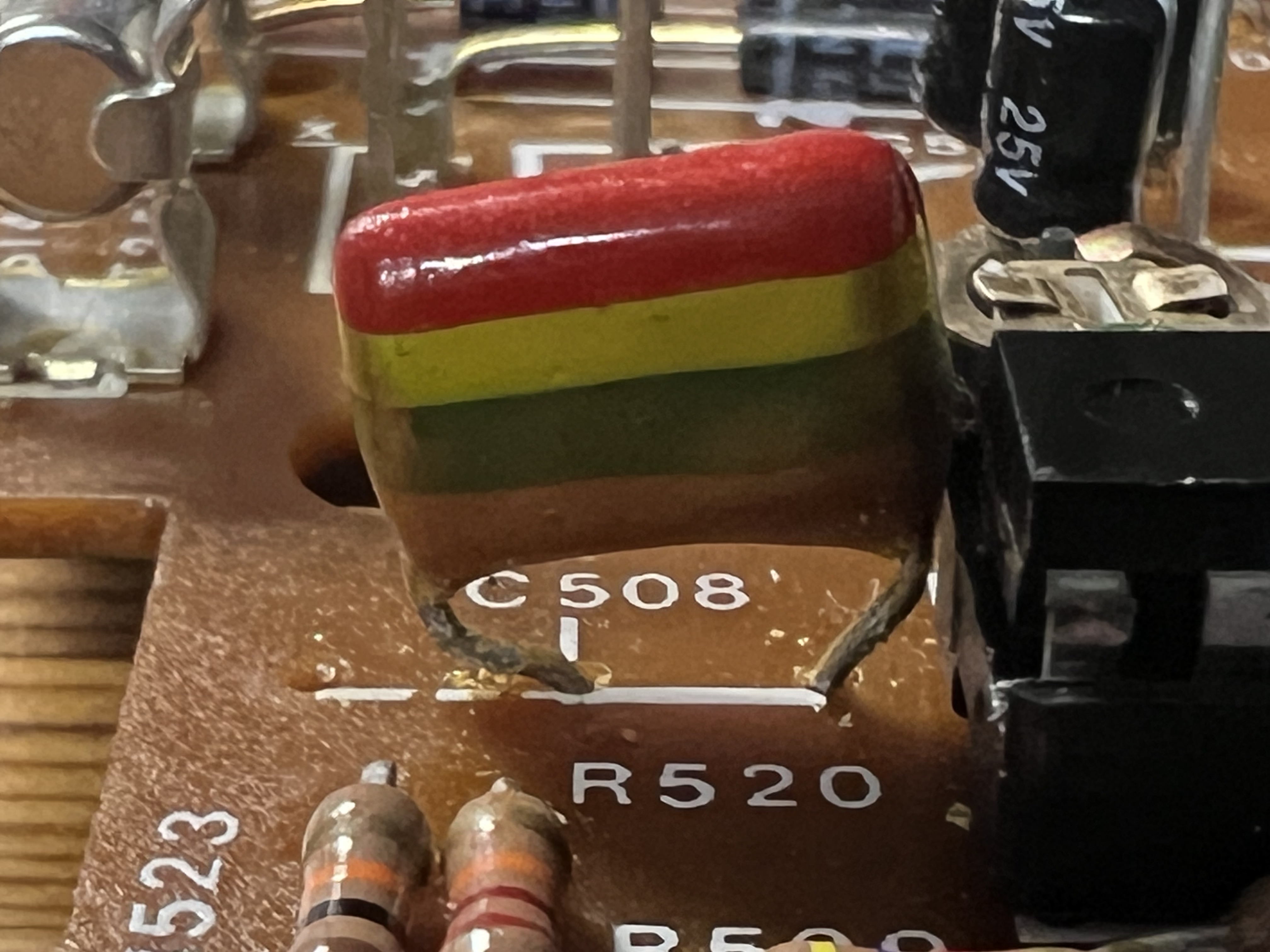

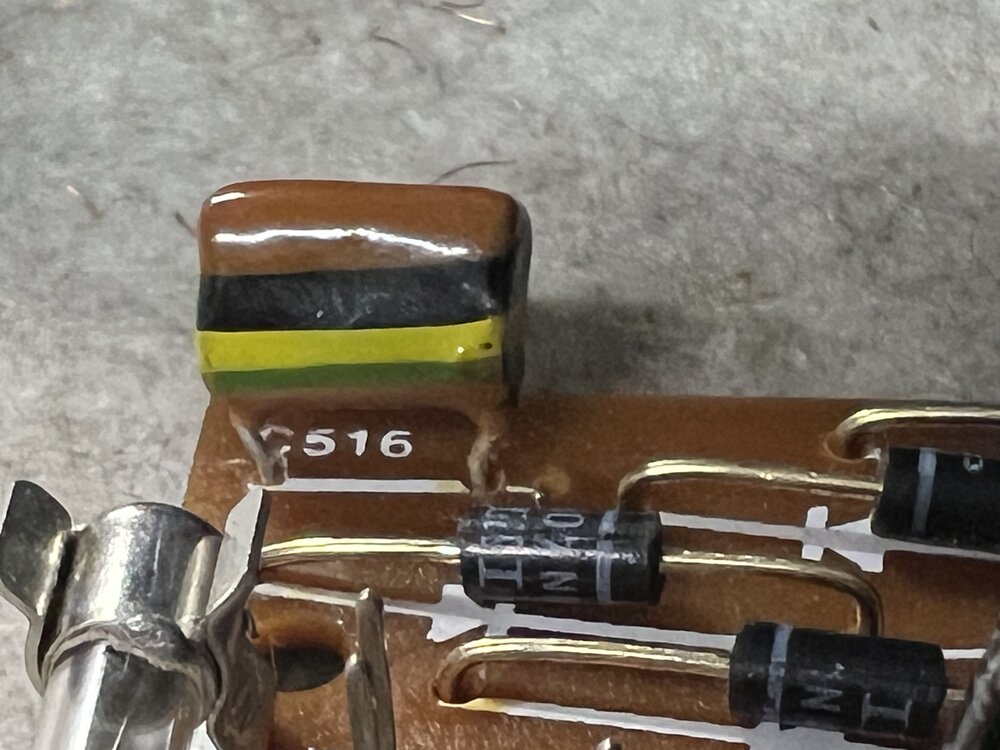

Erstmal vielen Dank für die Antworten. Bei mir sehen die Kondensatoren aber so aus:





[iSuper8]

[kinomuseum.de]

Hier die Farbcode Tabellen



[Friedemann Wachsmuth]

vor 7 Stunden schrieb Martin Rowek:

C 508 - vermutlich "5 µF"

Mit Sicherheit nicht, das ist ein Folienkondensator.

[Friedemann Wachsmuth]

vor 2 Stunden schrieb iSuper8:

Bei mir sehen die Kondensatoren aber so aus:

Bist du sicher, dass die überhaupt kaputt sind? Diese Art Kondensatoren geht eigentlich nicht von selbst oder durch Alter kaputt.

[Friedemann Wachsmuth]

vor 18 Stunden schrieb iSuper8:

welchen Wert die Kondensatoren C 508 und C 516 haben

C508 hat 220nF.

C516 hat 100nF. Beide je mind. 63V

Ersterer formt einen Tiefpass für die Impulse von T515. Letzterer sitzt vorm Gleichrichter, Wert eher unkritisch.

[iSuper8]

Danke für die Hilfe! Bei beiden konnte ich nichts messen, weder Durchgang noch Wert. Alle anderen Kondensatoren sind schon getauscht. Auch TCA955, R534 und BDX53A. Und trotzdem rennt der Motor immer mit ca. 30 B/Sek.

[Friedemann Wachsmuth]

vor 16 Minuten schrieb iSuper8:

Und trotzdem rennt der Motor immer mit ca. 30 B/Sek

Dann Tausch mal noch das Trimmpoti. Und begutachte die Lichtschranken an der Motorwelle...  Verdreckt oder Birne kaputt?

[Gizmo]

vor 1 Stunde schrieb iSuper8:

trotzdem rennt der Motor immer mit ca. 30 B/Sek.



Das könnte auch ein defekter T508 sein. Das ist der Leistungstransistor vorm Motor. Hatte ich jedenfalls schon. Oder ist das der BDX? Bei mir hieß das Teil anders.

Edited May 21 by Gizmo (see edit history)

[iSuper8]

vor 1 Stunde schrieb Friedemann Wachsmuth:

Dann Tausch mal noch das Trimmpoti. Und begutachte die Lichtschranken an der Motorwelle...  Verdreckt oder Birne kaputt?

Wenn ich daran drehe, tut sich nichts. Die Lichtschranke wird beleuchtet. Könnte das der Fehler sein? Trimmerpoti mit Schmachspuren.

[iSuper8]

Schmauchspuren!

[iSuper8]

Gibt es für den Poti Wertangaben, die ich beachten muß?

[Henry08]

Wenn man am Poti dreht, muss sich die Geschwindigkeit ändern.

Bei allen meinen Bauer-Projektoren mit Gleichstrommotor habe ich diesen Poti, auch beim T 502, außen ans Gehäuse verlegt, um bequem die Geschwindigkeit verstellen zu können. Das wäre eine Gelegenheit, das auch zu machen.

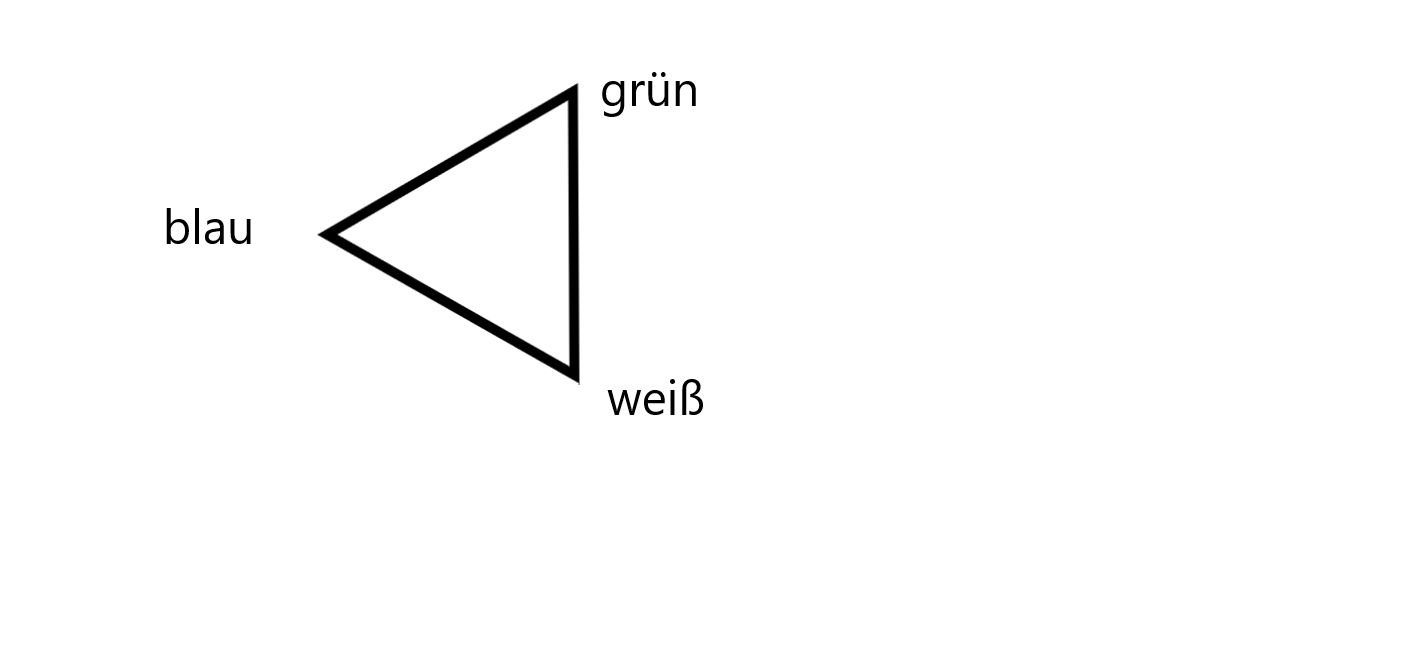

Dazu habe ich die 3 Füße des Poti auf der Motorplatine abgezwickt und die kurzen Stifte, die blieben, mit dünnen Litzenkabeln verlötet und mit dem außenliegenden Poti verbunden.

Der außenliegende Poti ist immer einer mit 1 kOhm (Weltron).

Im Projektor auf der Motorplatine: Litzenfarbe beispielsweise

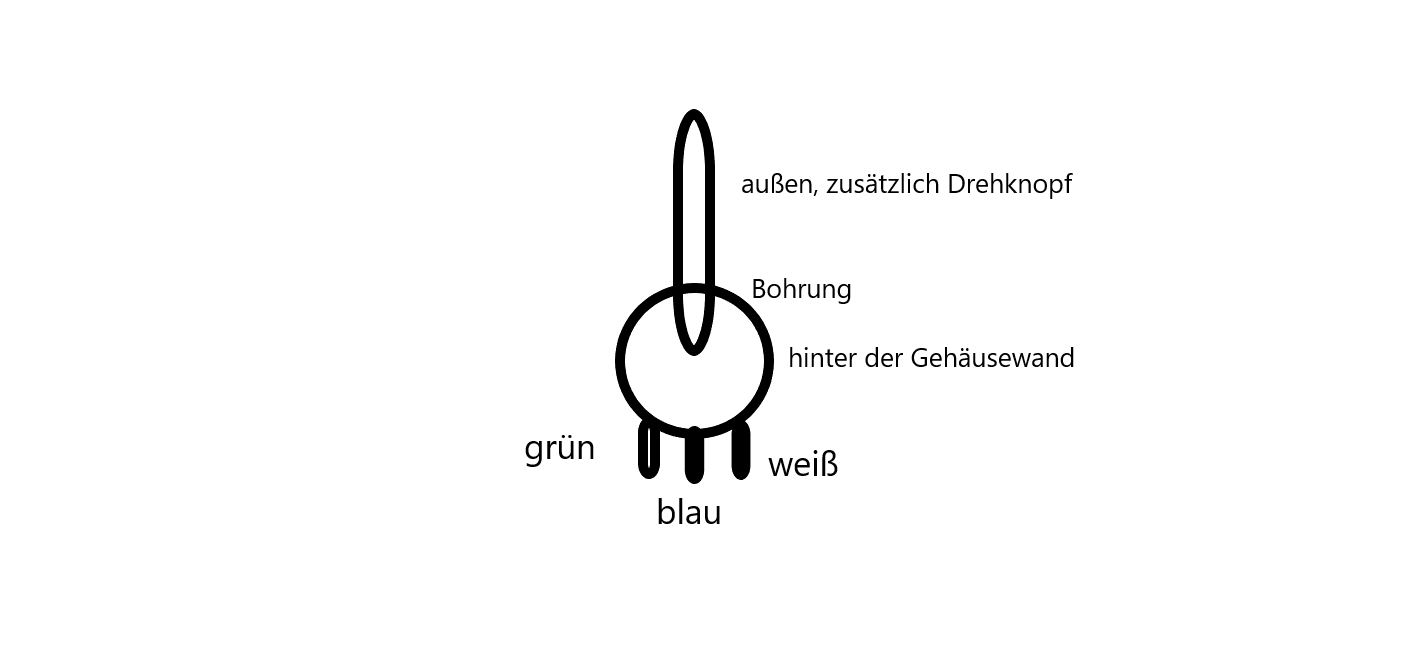

2. Bild: Außenliegender Poti  -  Alle Angaben ohne Gewähr











[jacquestati]

vor 43 Minuten schrieb Henry08:

Wenn man am Poti dreht, muss sich die Geschwindigkeit ändern.

Bei allen meinen Bauer-Projektoren mit Gleichstrommotor habe ich diesen Poti, auch beim T 502, außen ans Gehäuse verlegt, um bequem die Geschwindigkeit verstellen zu können. Das wäre eine Gelegenheit, das auch zu machen.

Dazu habe ich die 3 Füße des Poti auf der Motorplatine abgezwickt und die kurzen Stifte, die blieben, mit dünnen Litzenkabeln verlötet und mit dem außenliegenden Poti verbunden.

Der außenliegende Poti ist immer einer mit 1 kOhm (Weltron).

Im Projektor auf der Motorplatine: Litzenfarbe beispielsweise

2. Bild: Außenliegender Poti  -  Alle Angaben ohne Gewähr











Sehr schön! Und wenn man jetzt einen Spindeltrimmer nimmt,  dann gelingt auch eine Fein(st)Justierung.

[Friedemann Wachsmuth]

vor 2 Stunden schrieb Gizmo:

Oder ist das der BDX? Bei mir hieß das Teil anders.

BD645 glaube ich, aber ich meine Bauer hat da später auch andere verwendet. Den gibts ja nicht mehr und er war auch etwas knapp kalkuliert...

[jacquestati]

 BD 645 ist bei Bürklin noch gelistet.

[jacquestati]

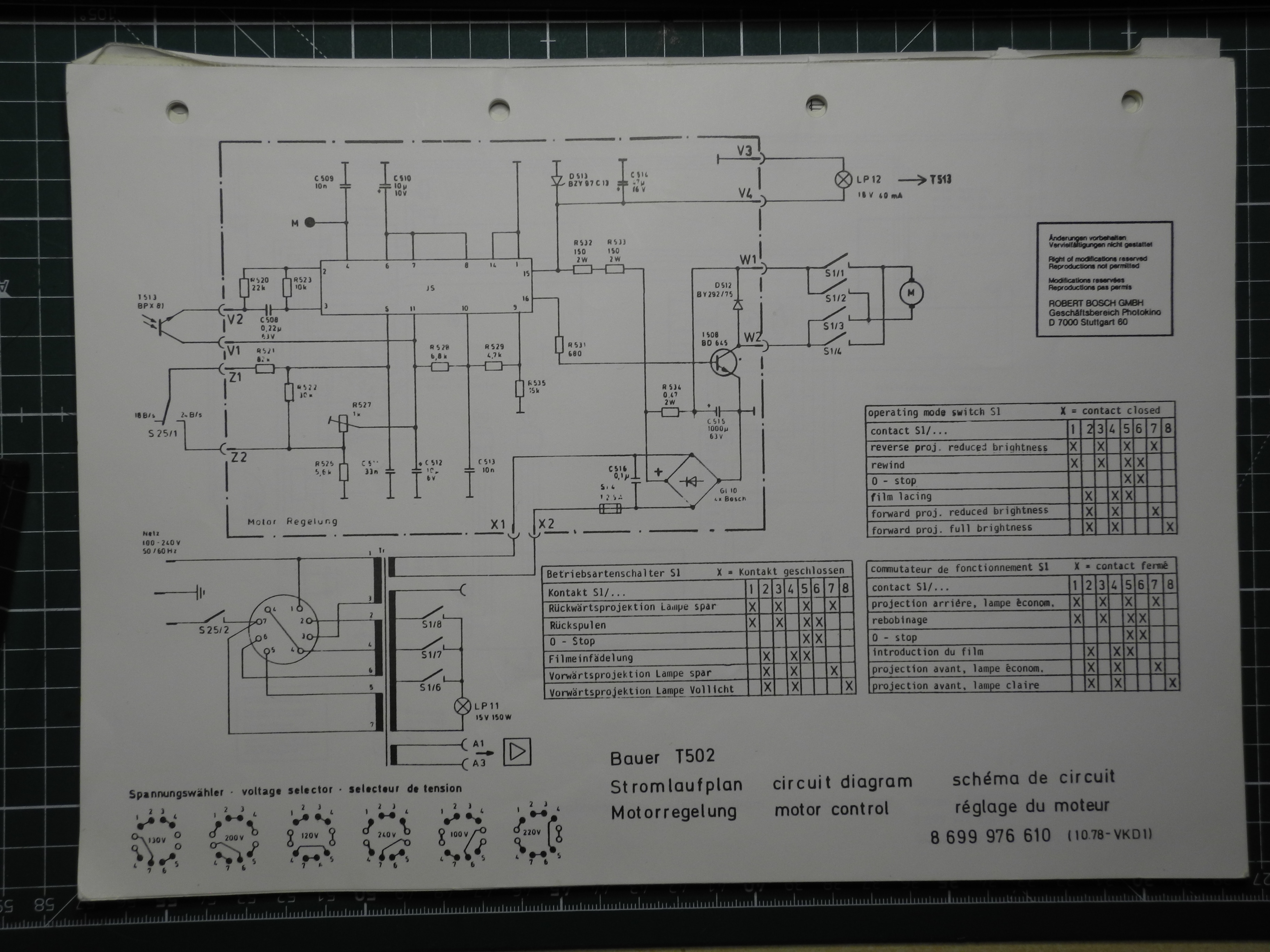

Vielleicht hilft das ja weiter. Hier ist der Schaltplan vom 502er. Der Leistungstransistor für den Motor ist der BD645, Das verschmauchte Poti hat 1K.

Möglicherweise hat der Fototransistor ja auch  ne Macke, BPX 81, T 513. Oder der C512p  ist hin, 10 Mikrofard, 6V Elko.

Edited May 21 by jacquestati (see edit history)

[YOLKLAB]

Wenn ich morgens aufwache, weil die Katze auf meinem Bauch rumläuft...

[iSuper8]

Vielen Dank für die großartige Unterstützung. Der Poti ist bestellt.

[iSuper8]

Vielen Dank für die großartige Unterstützung. Der Poti ist bestellt.

[iSuper8]

Leider ohne Erfolg. Auch wenn die Verbindung zur Lichtschranke abgezogen ist, läuft der Motor mit ca. 30 B/Sek und läßt sich nicht über das Poti regeln. Gibt es noch etwas, was ich übersehen habe?
