Goko RM-3 Bildbetrachter - Bild springt seitlich hin-und her


Bjoernsen

Recommended Posts

Hallo,



ich habe vor kurzem einen Goko RM-3 Bildbetrachter bekommen.

Soweit funktioniert erstmal alles allerdings springt bei der Wiedergabe das Bild immer ein

wenig hin und her. Die Perforation liegt aber sauber auf.

Finde das Flackern auch etwas extrem, kenne ich so schlimm nicht.

Hat jemand eine Idee was das sein könnte?

Ein Video davon habe ich beigefügt.



Danke Euch im voraus!

Edited by Bjoernsen (see edit history)
Link to comment
Share on other sites

Am 13.10.2024 um 20:01 schrieb jacquestati:

Rotationsprisma könnte gelockert oder dezentriert sein.

Ok, danke für die Rückmeldung.

Kann man dass selbst reparieren?

Link to comment
Share on other sites

vor 43 Minuten schrieb Bjoernsen:

Ok, danke für die Rückmeldung.

Kann man dass selbst reparieren?

Weiß  nicht um Deine bastlerischen Fähigkeiten.  Müsste man ausbauen  und nachsehen,  wenn nichts gebrochen ist oder sich eventuelle Verkittungen gelöst haben, sollte das gehen.

  • Like 1
Link to comment
Share on other sites

vor 3 Stunden schrieb jacquestati:

Weiß  nicht um Deine bastlerischen Fähigkeiten.  Müsste man ausbauen  und nachsehen,  wenn nichts gebrochen ist oder sich eventuelle Verkittungen gelöst haben, sollte das gehen.

Das würde ich schon schaffen aber ich habe es noch nicht ganz geschafft bis an das Rotationsprisma ranzukommen. Das ist sehr verkapselt eingebaut. Da komme ich gerade nicht weiter

Link to comment
Share on other sites

vor 15 Stunden schrieb magentacine:

Zwei Gedanken:

1. Ist eventuell der erste Umlenkspiegel nach der Filmbahn lose (vibriert also beim Lauf)?

2. Wie sehen die Zähne des Transportrades in starker Vergrößerung aus?





Die Spiegel sind alle fest und das Transportrad ist auch in Ordnung.



Link to comment
Share on other sites

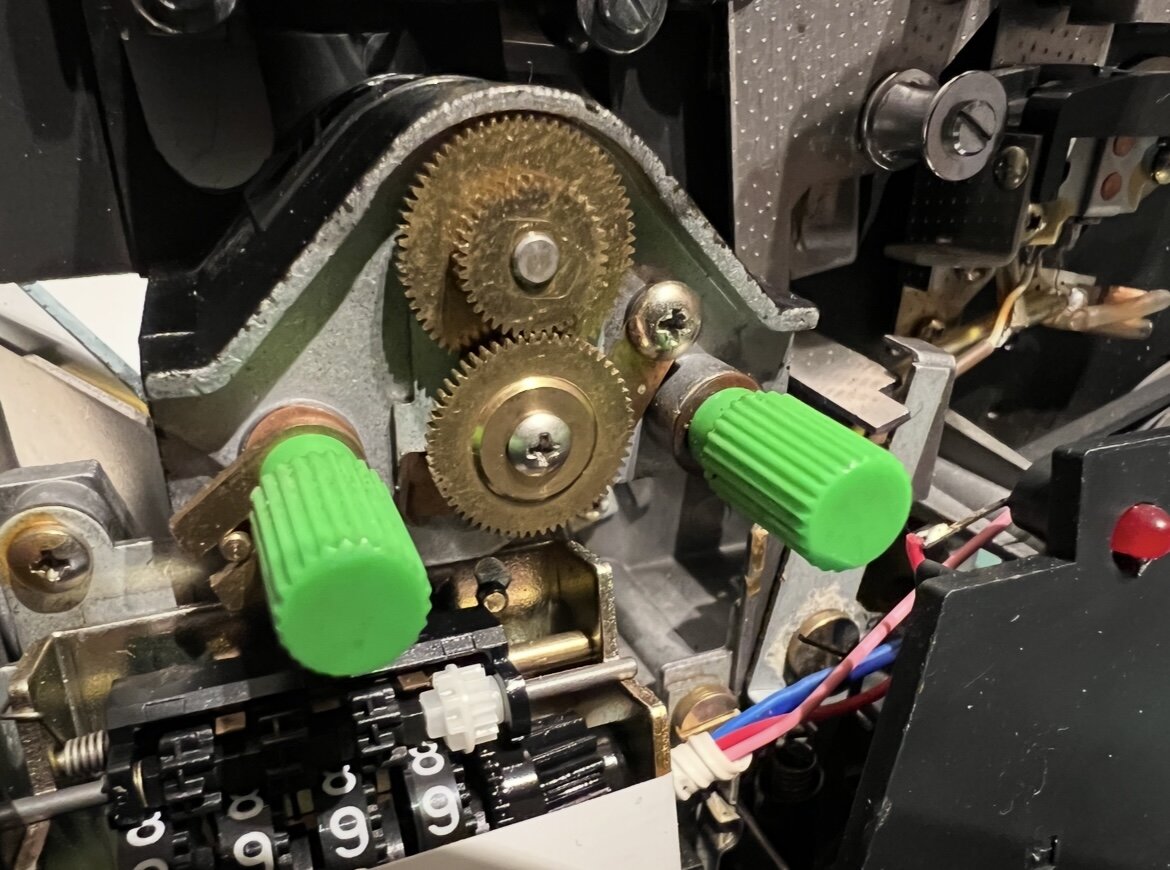

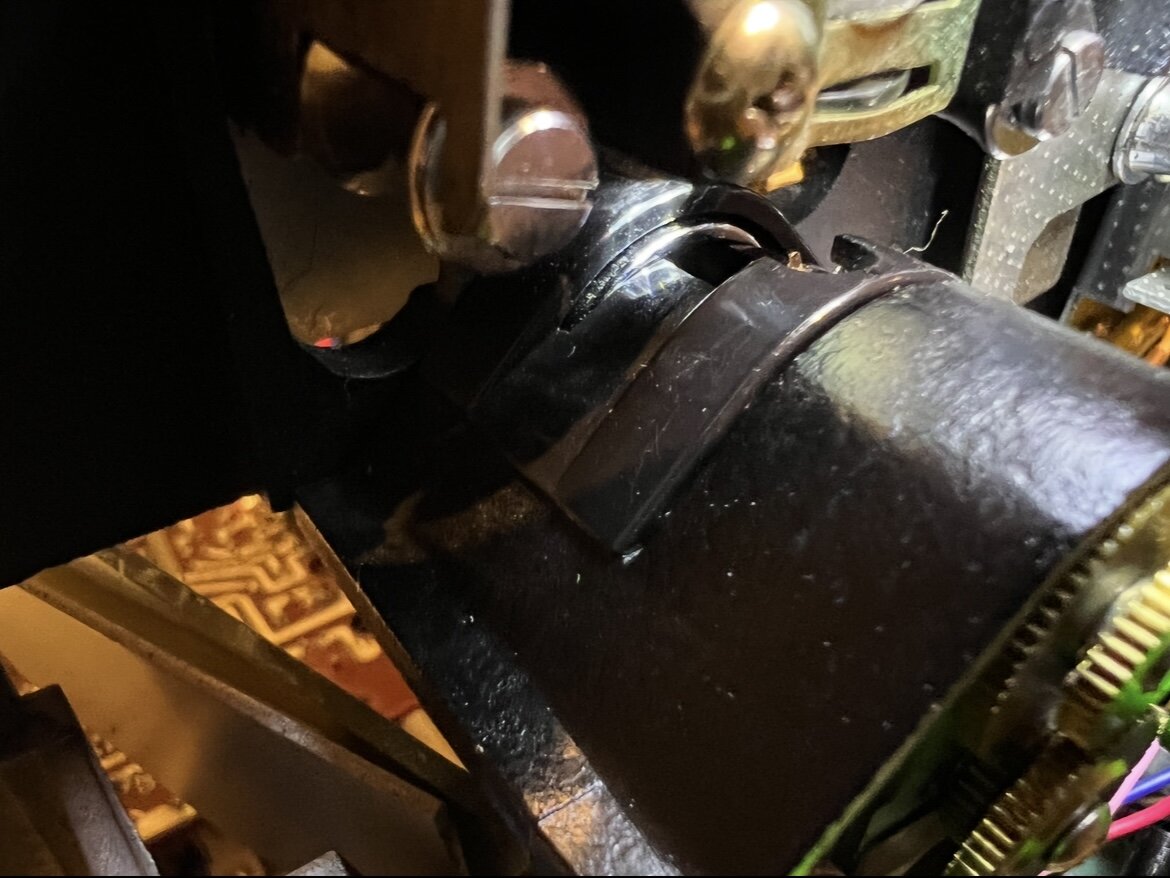

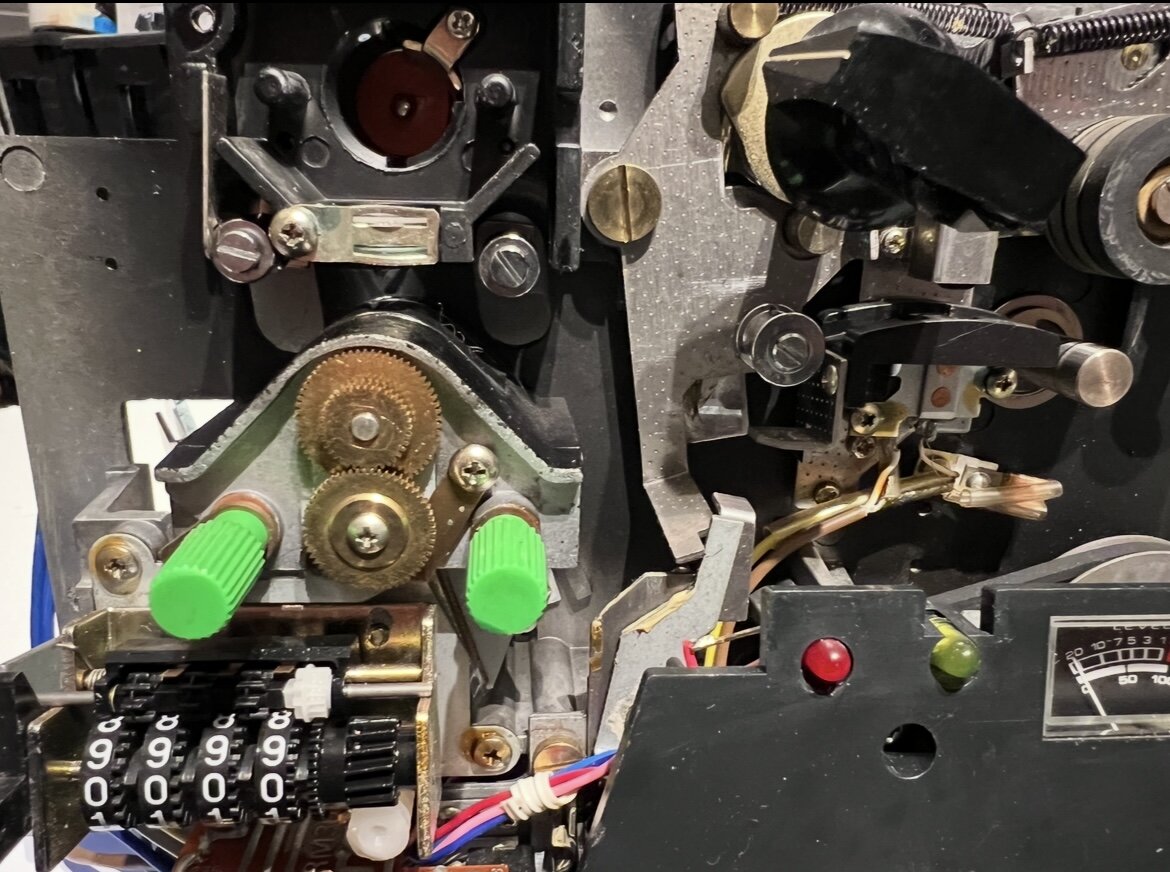

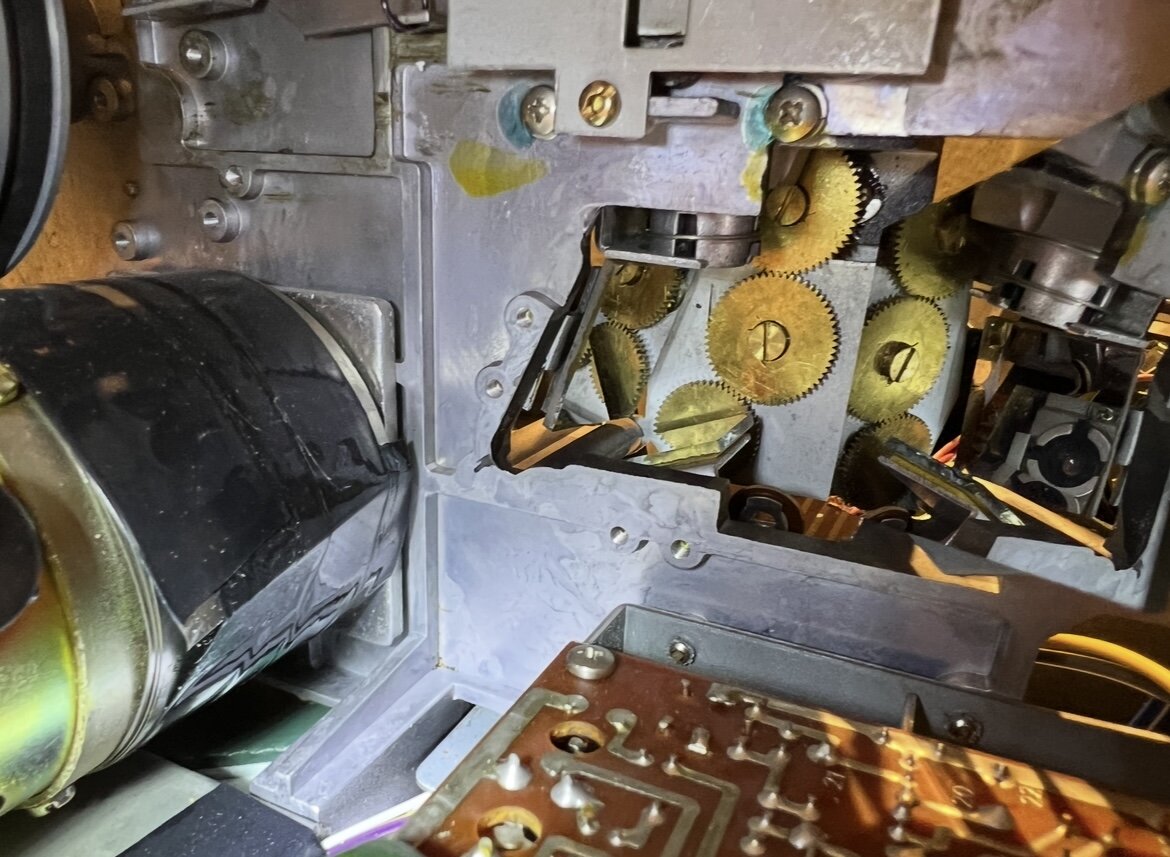

Ich habe das Gehäuse geöffnet um näher an das Prisma zu kommen.

Es ist so das die Bildstrichverstellung bei Anschlag nach links das Prisma "einklemmt".

Ist die Verstellung in Mittelposition dreht sich das Prisma.

Vermutlich es aus der Halterung gerutsch?



Aber wie komme ich denn weiter an das Prisma bzw. kann es ausbauen?

Das ist ja sehr versteckt eingeschlossen und ich habe noch nicht ganz verstanden wie die das eingebaut haben.

Im Anhang Fotos die ich gestern Abend gemacht habe.



Habt ihr eine Idee dazu?





Link to comment
Share on other sites

vor 15 Stunden schrieb Friedemann Wachsmuth:

Das Prisma ist eigentlich einfach festgeklebt. Entweder es ist fest, oder ab. Ein solches Wackeln kann das nicht wirklich erklären, ich vermute eine andere Ursache...

Was hast Du denn für eine Vermutung?



Ich habe das Gerät gestern geöffnet um weiter an das Problem zu kommen. Bin aber nicht wirklich viel weiter gekommen. (siehe Beitrag weiter unten)

Link to comment
Share on other sites

Anhand der   Bilder nicht wirklich zu erkennen bzw. zu beurteilen.  Würde jetzt mal den Film einlegen und bei offenem Gerät schauen, was beim Vorführen möglicherweise hakelt. Vielleicht erkennt man ja was.

Link to comment
Share on other sites

vor 17 Minuten schrieb jacquestati:

Anhand der   Bilder nicht wirklich zu erkennen bzw. zu beurteilen.  Würde jetzt mal den Film einlegen und bei offenem Gerät schauen, was beim Vorführen möglicherweise hakelt. Vielleicht erkennt man ja was.

Ja, das lässt sich leider nicht so gut Fotografieren.



Wenn ein Film eingelegt ist und der durchgezogen wird blockiert das Prisma wenn die Bildstrichverstellung auf Anschlag gedreht ist.

An den Zahnrädern ist aber nichts zu erkennen.

Vermutlich ist also irgendwas in dem Gehäuse wo sich das Prisma befindet oder es ist was ausgehakt. Aber dazu müsste ich an das Prisma kommen, nur wie?

Link to comment
Share on other sites

vor 10 Minuten schrieb Friedemann Wachsmuth:

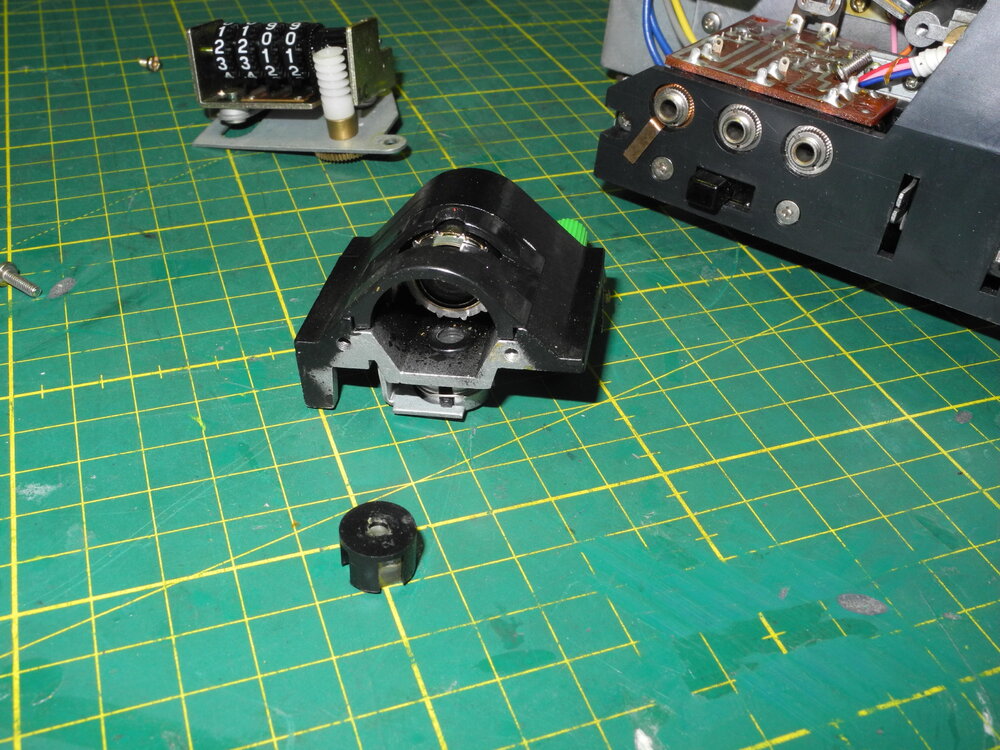

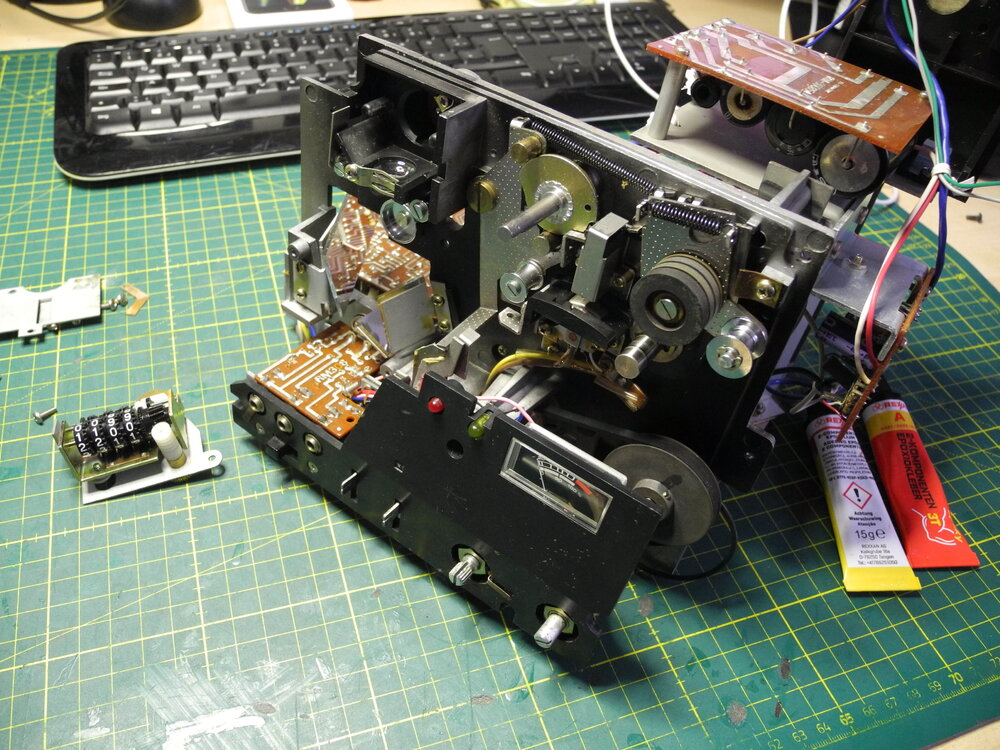

Abbas's Prisma kommst du von hinten ran eigentlich.

Schwer zu sehen, in ständiger Bewegung die Zukunft ist, junger Padawan.

  • Face with tears of joy 2
Link to comment
Share on other sites

Das ging ja schnell 🙂 Ich habe es schon vermutet, dass sich das Octogon-Prisma gelöst hat und im Gehäuse hin und her wandert.

Leider stört die Trommelblende, die das "Flackern" erzeugt. Ein Hexadekagon-Prisma (Polygon-Prisma), wie es in Schneidetischen zu finden ist, kommt ohne Trommelblende aus und ist absolut flackerfrei 🙂

Ja, Chirurgen sind auch Mechaniker 😉

Edited by Martin Rowek (see edit history)
Link to comment
Share on other sites

vor 31 Minuten schrieb Martin Rowek:

Das ging ja schnell 🙂 Ich habe es schon vermutet, dass sich das Octogon-Prisma gelöst hat und im Gehäuse hin und her wandert.

Leider stört die Trommelblende, die das "Flackern" erzeugt. Ein Hexadekagon-Prisma (Polygon-Prisma), wie es in Schneidetischen zu finden ist, kommt ohne Trommelblende aus und ist absolut flackerfrei 🙂

Ja, Chirurgen sind auch Mechaniker 😉

Nee, im besten Fall Internisten,  die operieren können...  🫀

  • Thumsbup 2
