Rätselhaftes Bolex-Zubehör

[MFB42 aka M. Bartels]

So. Die K-3 bin ich erfolgreich nach Lettland losgeworden und das Geld habe ich reinvestiert und einen Schnapper gemacht. Eine H16 Rex mit allem vorstellbaren Zubehör. Das Meiste ist für mich zuordnebar. Es liegt allerdings eine Schulterstütze bei, (genauer zwei, eine scheint aber nicht passend zu sein), die sich nirgendwo anbringen lässt. Passt sie irgendwo in die Bodenplatte? Oder einen der Griffe? Ich finde nirgendwo eine passende Bohrungen oder Gewinde...





[jacquestati]

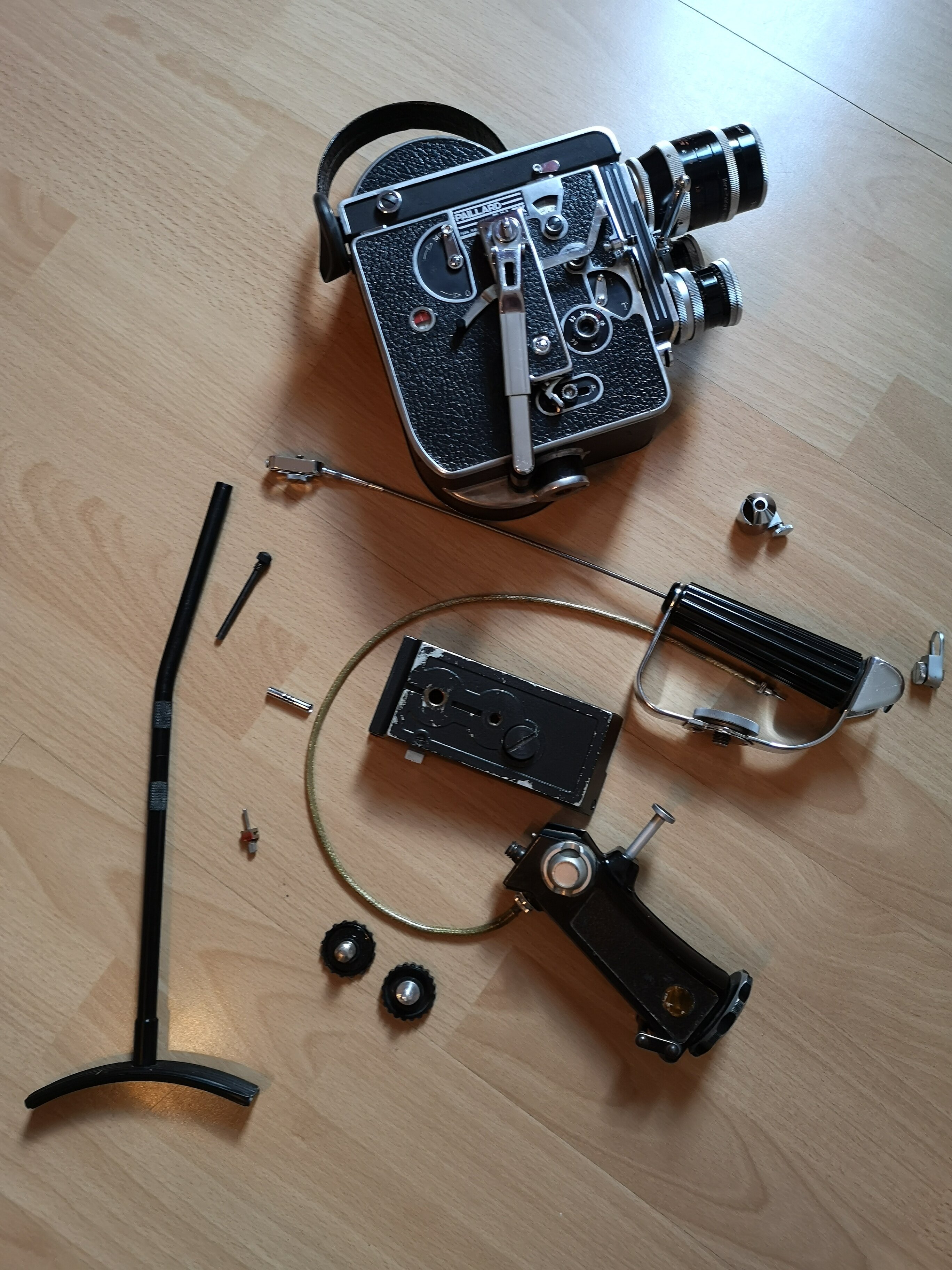

Ich sehe die Schale für die Verbreiterung der Knopfbasis, einen Handgriff  und einen weiteren mit Drahtauslöser, Schulterstütze, zwei Anschlüsse für den Drahtauslöser, der vorne rechts direkt unter der Kamera wird auf den Auslöseknopf geschraubt, der andere seitlich unterhalb des Faders.



[MFB42 aka M. Bartels]

Ja, das kann ich alles zuordnen. Den Motor, den Trafo, die Box mit Filtern und den monströsen Original-Bolex-Alukoffer habe ich gar nicht erst fotografiert.

Ich bringe es aber nicht zustande, die Schulterstütze irgendwie mit der Kamera zu verbinden....

[Helge]

Die Schulterstütze sieht aus wie eine für die langen Leica-Objektive?

[Film-Mechaniker]

Diese Schulterstütze hat mit Paillard-Bolex nichts zu tun.

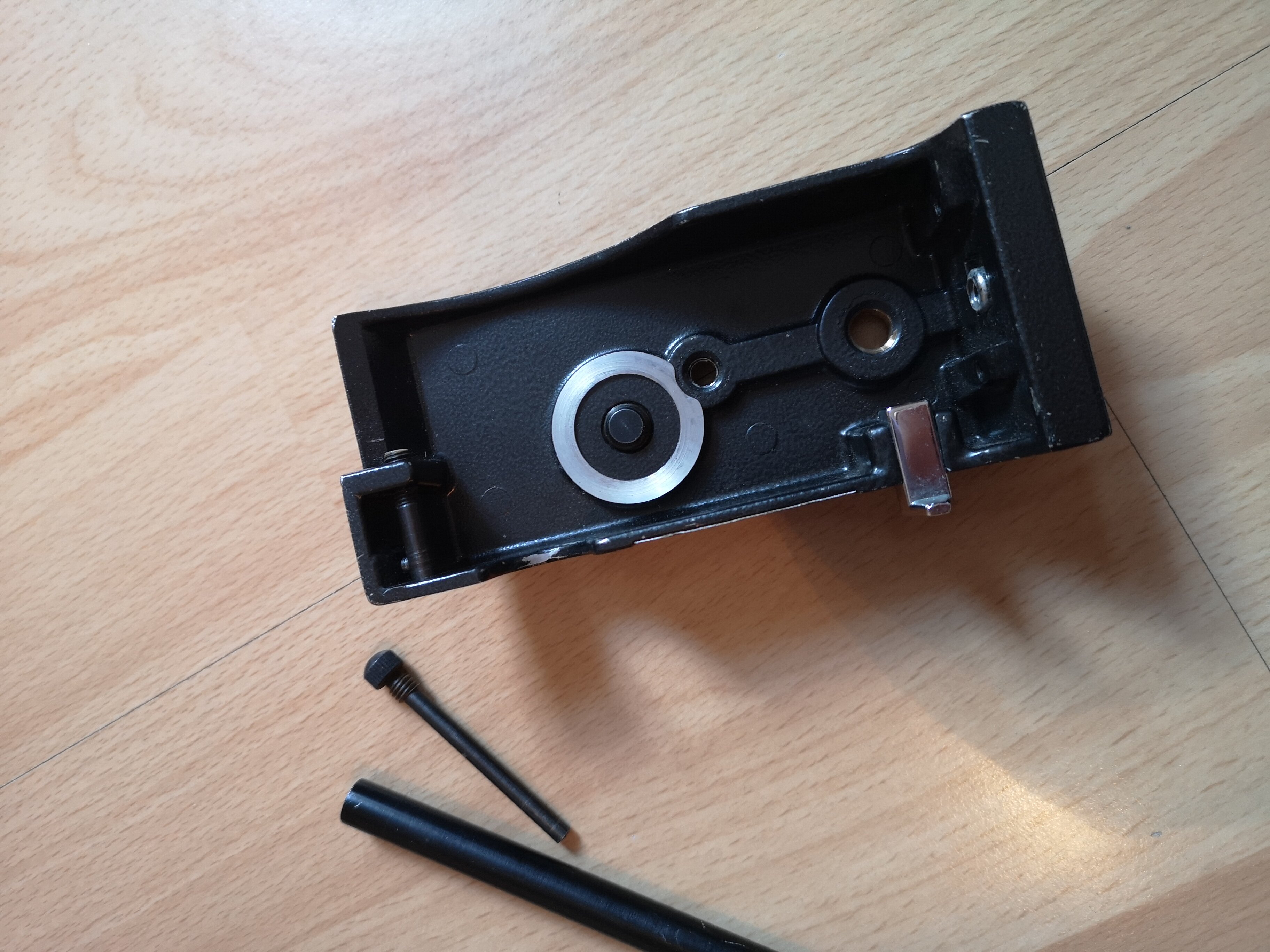

Gut, ist diese Basis dabei. Die nimmt nämlich auch ein Kompendium auf.

[MFB42 aka M. Bartels]

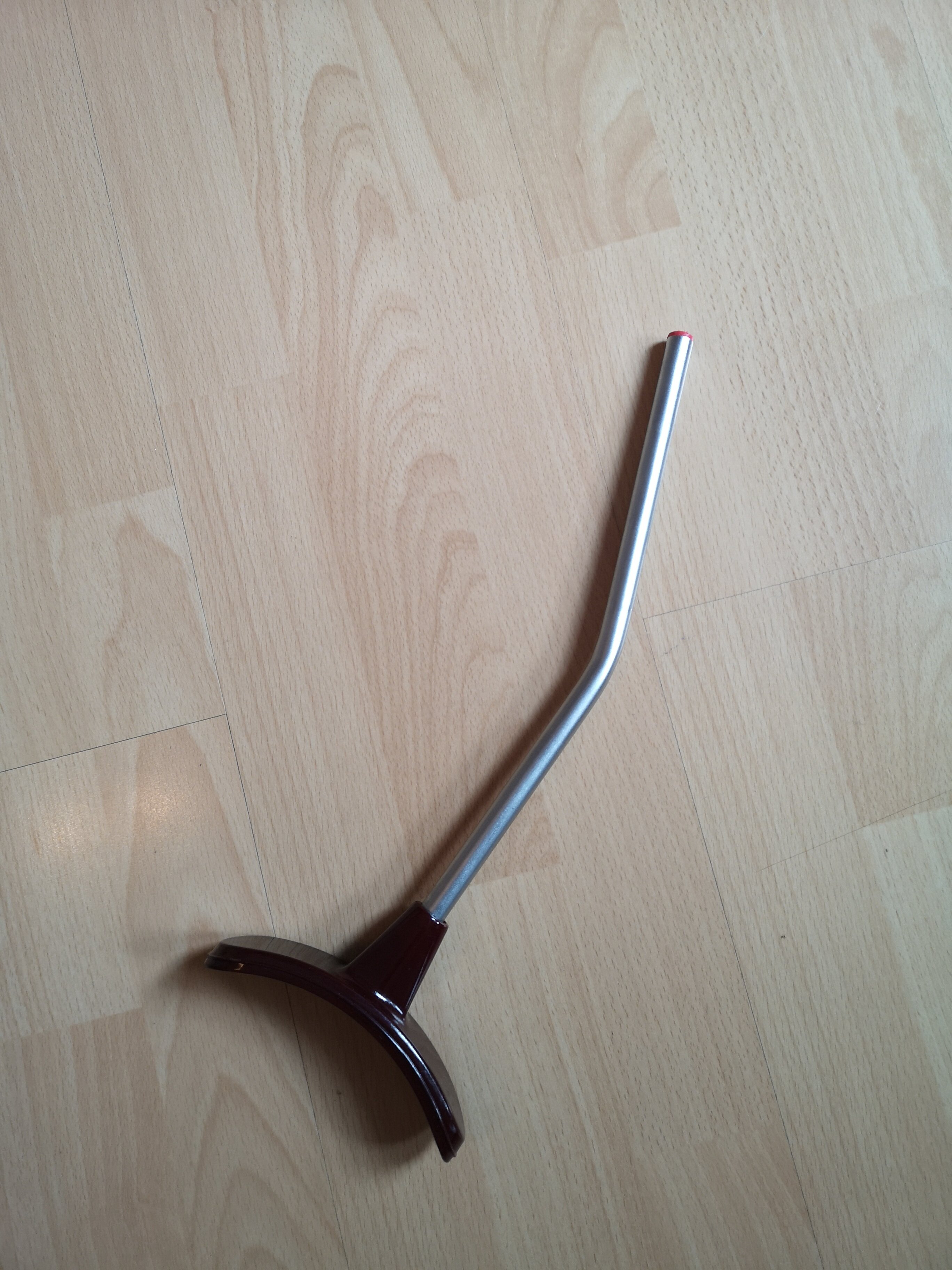

Ok, danke. Und das hier? Sieht noch weniger nach Bolex aus...



[jacquestati]

Ein Zahnstocher für die Löwensafari.

[Helge]

Der Krückstock zum Schwingen?

[MFB42 aka M. Bartels]

Ja, an sowas habe ich auch gedacht. Glücklicherweise habe ich zwei davon. Könnte ich ggf als Prothese verwenden.

[Meister Denise]

Ich staune sehr, dass man hier behaupte, diese Schulterstütze habe mit Paillard-Bolex nichts zu tun!

[MFB42 aka M. Bartels]

vor 2 Minuten schrieb Meister Denise:

Ich staune sehr, dass man hier behaupte, diese Schulterstütze habe mit Paillard-Bolex nichts zu tun!

Das wären ja gute Nachrichten. Kannst du mir mitteilen, wie ich die Stütze an meine Bolex zaubern kann? Sie passt nämlich nirgendwo.

[Meister Denise]



Ich bin daran zu versuchen, wie ich ein Dokument beilegen kann. Dann sende ich Dir das Bolex-Schulterstativ-Prospekt!

Vielleicht kanns Du mir sagen, welches Symbol ich zur Beilegung eines Dokuments benutzen soll?



[MFB42 aka M. Bartels]

Ich glaube, ich verstehe die Frage nicht richtig.

Willst du eine Datei an den Post anhängen?

[Meister Denise]

Genau das... Wie kann ich das fertigen? Ich möchte einfach ein PDF-Dokument beilegen.



[MFB42 aka M. Bartels]

Unten ist eine Büroklammer. Auf die musst du klicken und kannst eine Datei auswählen, die dann hochgeladen wird. Ggf. musst du noch auf "einfügen" klicken.

[Theseus]

Das geht aber erst nach einer gewissen Mindest-Beitragszahl (5 ?).

[MFB42 aka M. Bartels]

DAnn schicke ich dir mal ein PM.

[MFB42 aka M. Bartels]

Hier die Bedienungsanleitung für die Bolex-Schulterstütze.



Tausend Dank, Denise 🙂





Bolex Schulterstativ.pdf

[k.schreier]

vor einer Stunde schrieb MFB42 aka M. Bartels:

Hier die Bedienungsanleitung für die Bolex-Schulterstütze.





Und - passt sie jetzt?

[MFB42 aka M. Bartels]

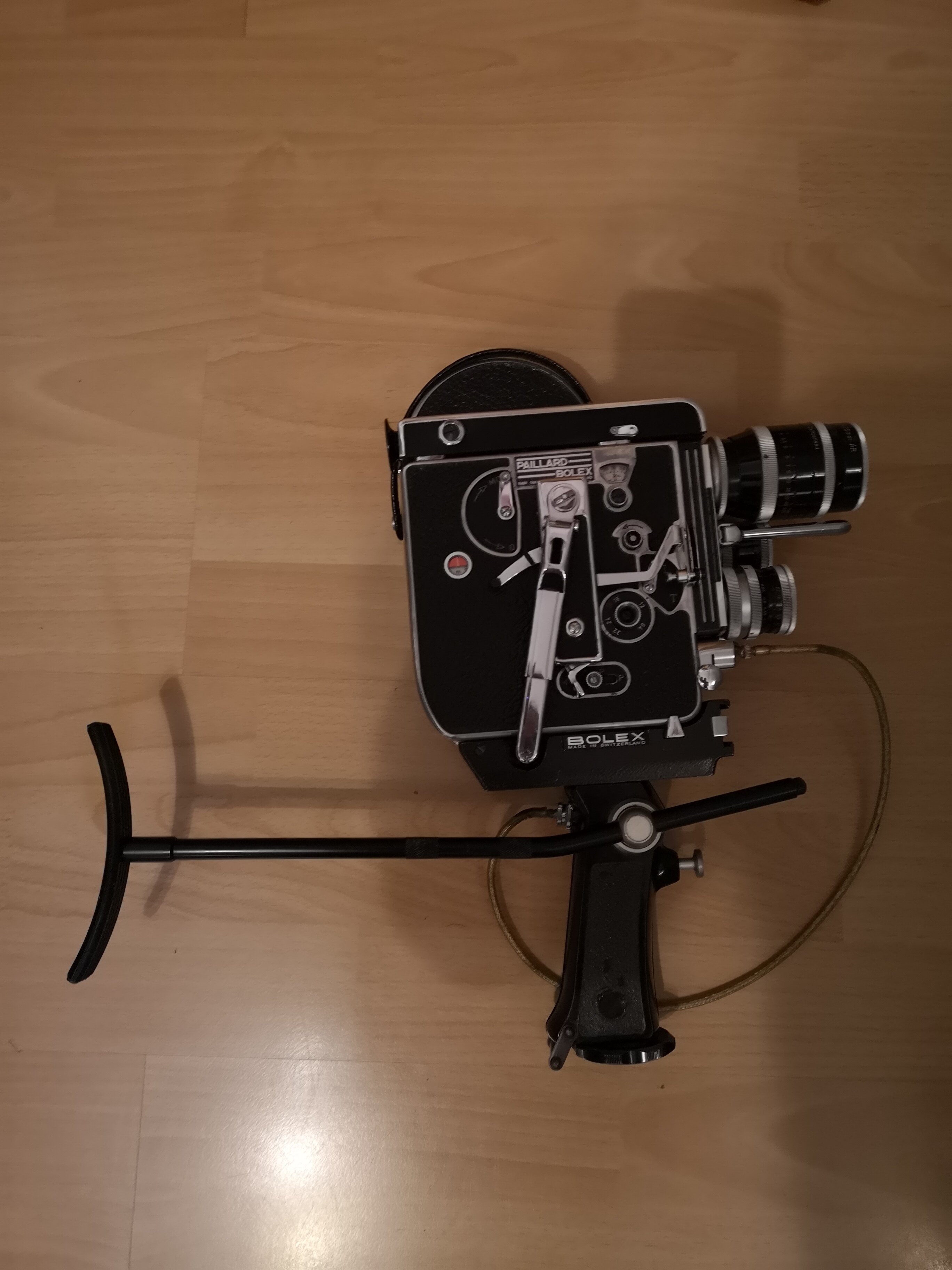

Unglaublich, aber wahr.

[MFB42 aka M. Bartels]

Das sieht aber nur so professionell aus. Im Inneren des Handgriffs ist irgendwas defekt und der Draktauslloser löst nicht aus. Muss ich nochmal dran.



Und die 3/8 Zoll-Schraube des Griffs ist auch irgendwie defekt und geht durch. Nur 1/4 funktioniert, was ohne Bodenplatte problematisch ist.

[Meister Denise]

Darunter zur Info Auszüge eines Rundschreibens von Paillard S.A. Ste-Croix Schweiz (Händler-Rundschreiben Nr. 244/SVC) datiert 3. November 1958





"Unsere Filiale in München hat einen Handgriff für H-Kameras mit Schulterstativ in Deutschland herstellen lassen, welchen sie direkt vertreibt."

Die Muttergesellschaft Paillard in Ste-Croix hatte nicht vor, dieses Zubehör in ihr Sortiment aufzunehmen, wollte aber Interessenten die Möglichkeit geben, es zu erwerben.

Deshalb empfahl sie, sich gegebenenfalls an ihre Münchner Niederlassung zu wenden, die Anfragen direkt bearbeiten sollte.

 Die Einzelhandelspreise in Deutschland waren wie folgt:

         Handgriff für H-Kameras mit Spezial-Drahtauslöser und CLOHE-Röndelknopf, ohne Schulterriemen   (DM 74.00)

         Schulterriemen    (DM 9.00)

         Tragetasche, wasserdicht    (DM 13.50)

         Ersatz-Auslösekabel, ohne CLOHE-Röndelknopf    (DM 9.00)

Dieses Material war bei der Paillard-Bolex GmbH München ab Lager verfügbar.



Leider konnten wir nicht ausfinden, welche Firma dieses Zubehör im Auftrag von Paillard-Bolex München hergestellt hat.



[Film-Mechaniker]

Ich tippe auf Robert Widmer.

[MFB42 aka M. Bartels]

Am 25.5.2022 um 21:57 schrieb MFB42 aka M. Bartels:

Das sieht aber nur so professionell aus. Im Inneren des Handgriffs ist irgendwas defekt und der Draktauslloser löst nicht aus. Muss ich nochmal dran.



Und die 3/8 Zoll-Schraube des Griffs ist auch irgendwie defekt und geht durch. Nur 1/4 funktioniert, was ohne Bodenplatte problematisch ist.

Leider sind ist die Hälften des Bekelitgriffs fest miteinander verschweißt/verklebt. Keine Schraube weit und breit. Ich komme also nicht ans Innere und kann den Schaden beurteilen. Schade, dass schon damals "Wegwerfartikel" nach heutigem Standard produziert wurden.

[Meister Denise]

Ich habe den Hersteller-Namen gefunden: Kilfitt (München) - und nicht Robert Widmer, wie vom Film-Mechaniker angenommen. Einen solchen Griff habe ich jetzt gerade in der Hand. Es ist nämlich ein sehr einfallsreicher Gegenstand: der Gewinde ist jeweils auf Kodak (1/4) oder auch auf 3/8 ("congrès") umwandelbar. Meiner Meinung nach ist die Schraubenfeder defekt oder sie klemmt. Um zum Mechanismus zu gelangen, muss einfach der geklebte Deckel auf der gegenüberliegenden Seite der Befestigung des Handgriffs geöffnet werden. (siehe Fotos darunter)
