Eumig Viennette 3: Benötige Scan des Kunstlicht/Tageslicht-Steckschlüssels

[RobertK]

Liebe Schmalfilmfreunde,



ich besitze eine Eumig Viennette 3, aber mir fehlt leider der Steckschlüssel zum Umschalten zwischen Kunstlicht und Tageslicht. Die Kamera ist standardmäßig auf Kunstlicht eingestellt, somit konnte ich zuletzt im Jahr 2008 zwei Ektachrome 64T-Kassetten belichten, und die Kamera hat trotz ihres hohen Alters immer noch tadellos funktioniert. Mit dem Ektachrome 100D müsste ich nun auf Tageslicht umschalten, durch das Einsetzen des Schlüssels wird innen der Kunstlichtfilter weggeschwenkt.

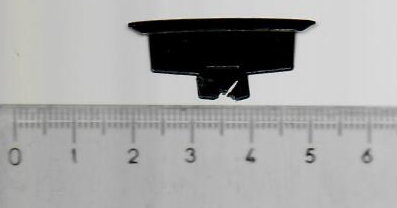

Ich habe nur den im Bild gezeigten "Dummy"-Schlüssel, der offenbar lediglich verhindern soll, dass Schmutz in den oben befindlichen Schlitz eindringt:



Der Umschalt-Steckschlüssel müsste ein wenig länger (d.h. höher) sein, sodass er den unten im Schlitz befindlichen Umschalter auslöst.
Bei manchen Viennette-Modellen war ein asymmetrischer Schlüssel dabei, der nur auf einer Seite länger war - so kann man die Kamera einstellen, je nach dem, wie man den Schlüssel eingesteckt hat.



Wenn jemand von euch eine Viennette samt dem längeren Schlüssel hat: könnt ihr mir diesen bitte auf einen Flachbettscanner legen und einscannen? Gerne auch mit Lineal, so wie bei meinem Scan. Zur Not reicht mir auch ein Foto davon, aber ein Scan wäre besser. Ich würde dann versuchen, ein 3D-Modell des Schlüssels zu zeichnen und in 3D ausdrucken zu lassen.



Danke,
Robert

[Helge]

Ich habe den Verdacht, da liegt zumindest teilweise eine sprachliche Ungenauigkeit vor.
Ich vermute eher, die Kamera ist ohne den Schlüssel auf Tageslicht eingestellt (Filter eingeschwenkt, da die S8-Filme früher nahezu alle Kunstlichtfilme waren)? Du meinst vermutlich "standardmäßig auf Kunstlichtfilm eingestellt"?

Die etwas besseren, zumeist späteren Kameras konnten erkennen, ob ein Kunstlicht- oder ein Tageslichtfilm eingelegt ist, dazu befand sich ein weiterer Fühler unterhalb des Bildfenster vorne im Kassettenfach, der eingedrückt (Tageslichtfilm) den Filter ausschwenkte.

Hat die Viennette einen solchen Taster und wird dadurch der Filter ausgeschwenkt? Wenn ja, dann bräuchtest Du für den E100D vermutlich keinen Schlüssel.

[RobertK]

Sorry, danke für den Hinweis, die Kamera ist standardmäßig auf Kunstlicht*film* eingestellt, dabei ist der Kunstlichtfilter im Lichtkanal. Jedenfalls konnte ich mit ihr früher mit Agfa Moviechrome 40 und Kodak Ektachrome 64T wunderschöne Filme produzieren.

Die Kamera ist irgendwann zwischen 1970 und 1973 hergestellt worden, daher hat sie meines Wissens keinen solchen Fühler im Kassettenfach, aber ich werde nochmal nachschauen.

Wenn ich einen kleinen Schraubendreher in den oben befindlichen Schlitz stecke, kann ich damit den Umschalter runterdrücken, und dann sehe ich vorne im Objektiv, wie der rote Filter weggeschwenkt wird. Mein "Dummy"-Steckschlüssel ist aber zu kurz, um diesen Umschalter zu erreichen.

Bearbeitet Donnerstag um 09:25 von RobertK (Änderungen anzeigen)

[Helge]

vor 4 Minuten schrieb RobertK:

...

Die Kamera ist irgendwann zwischen 1970 und 1973 hergestellt worden, daher hat sie meines Wissens keinen solchen Fühler im Kassettenfach, aber ich werde nochmal nachschauen.

...

Das ist nicht gesagt, aber es ist natürlich möglich, daß sie keinen solchen Fühler hat. Ohne den bräuchtest Du in der Tat den längeren Schlüssel. Der E100D würde dann allerdings mit 160ASA belichtet, das ergibt etwas dunklere Bilder. Du kannst aber Dir mit dem Blenden Override helfen, der laut dieser Anleitung stufenlos funktioniert:

https://www.butkus.org/chinon/ free camera manual library from:

[rebafilm]

Also bei meinen Eumig und Bolex geht ein Stück Kreditkarte sehr gut, am besten die neue Mastercard Gold😅, aber du kannst wie ich auch ne abgelaufene Sparkassenkarte nehmen. Am Lineal liegt so ein Originalteil. Beim Blick durch das Objektiv müsstest du erkennen können ob der orange Filter verschwindet. Aber Vorsicht: bei einigen älteren Kameras ist der Filter sehr schwergängig und lässt sich nicht mit dem Schlüssel bewegen. Da hilft nur Aufschrauben und gängig machen.

[RobertK]

vor 3 Stunden schrieb Helge:

Der E100D würde dann allerdings mit 160ASA belichtet, das ergibt etwas dunklere Bilder. Du kannst aber Dir mit dem Blenden Override helfen, der laut dieser Anleitung stufenlos funktioniert:

https://www.butkus.org/chinon/ free camera manual library from:



Die Kamera ist laut Super8-Wiki E100D-kompatibel, siehe hier.



Eumig Viennette 3: filter key has to be put into slit with lamp symbol turned to you + aperture correction set to + 0,5



vor 8 Minuten schrieb rebafilm:

Also bei meinen Eumig und Bolex geht ein Stück Kreditkarte sehr gut



Das sieht ja bei dir sehr elegant aus. 🙂



Ich hatte schon ein wenig mit zurechtgeschnittenen Plastik-Teilen herumprobiert, aber ich hatte immer das Problem, dass das Teil nicht einrastet. Was Mechanik betrifft bin ich ein wenig untalentiert, daher verstehe ich nicht, woran das scheitert.



Vielleicht hat ja doch noch jemand die Kamera und den Steckschlüssel.



[Helge]

Die Idee ist gut! Wenn die Kamera, wie @RobertK jetzt im Wiki entdeckt hat, tatsächlich keinen Taster hat, dann paßt das so.

[rebafilm]

vor 21 Minuten schrieb RobertK:



Die Kamera ist laut Super8-Wiki E100D-kompatibel, siehe hier.



Eumig Viennette 3: filter key has to be put into slit with lamp symbol turned to you + aperture correction set to + 0,5





Das sieht ja bei dir sehr elegant aus. 🙂



Ich hatte schon ein wenig mit zurechtgeschnittenen Plastik-Teilen herumprobiert, aber ich hatte immer das Problem, dass das Teil nicht einrastet. Was Mechanik betrifft bin ich ein wenig untalentiert, daher verstehe ich nicht, woran das scheitert.



Vielleicht hat ja doch noch jemand die Kamera und den Steckschlüssel.



In Wien gibts doch ein Eumig Museum. Da würde ich mal vorbeischauen.

[RobertK]

vor 23 Stunden schrieb Helge:

Die etwas besseren, zumeist späteren Kameras konnten erkennen, ob ein Kunstlicht- oder ein Tageslichtfilm eingelegt ist, dazu befand sich ein weiterer Fühler unterhalb des Bildfenster vorne im Kassettenfach, der eingedrückt (Tageslichtfilm) den Filter ausschwenkte.

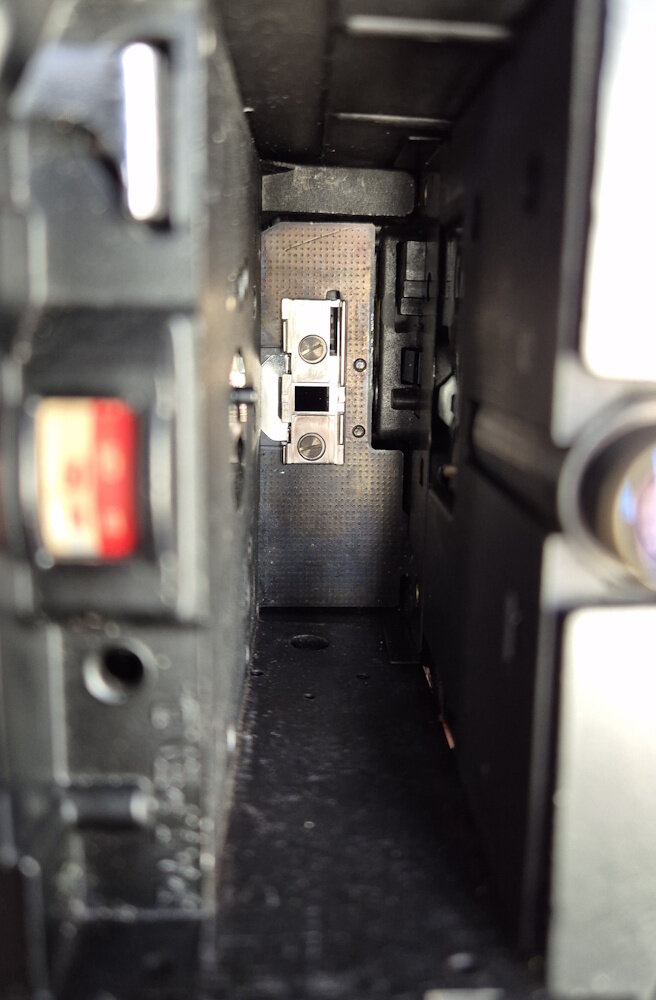

Meine Viennette 3 hat diesen Fühler nicht, nur den oben befindlichen ASA-Fühler - siehe Foto.



vor 18 Stunden schrieb rebafilm:

In Wien gibts doch ein Eumig Museum. Da würde ich mal vorbeischauen.



Ja, dort war ich noch nie, das ist gleich südlich von Wien in Wiener Neudorf, das wäre noch eine Möglichkeit.

Aber vielleicht hat ja auch jemand von euch eine größere Kamerasammlung und zufällig auch diese Kamera.

[Helge]

vor 9 Stunden schrieb RobertK:



Meine Viennette 3 hat diesen Fühler nicht, nur den oben befindlichen ASA-Fühler - siehe Foto.



…

Dann ist es so, wie im von Dir gefundenen Wiki Link: Umschaltschlüssel aus Hartplastik um über die Kunstlichtumschaltung den Filter auszuschwenken, dann die Blende händisch um 1/2 Blende weiter öffnen

[Theseus]

vor 10 Stunden schrieb RobertK:

Meine Viennette 3 hat diesen Fühler nicht, nur den oben befindlichen ASA-Fühler - siehe Foto.

Wobei ich eine Treppe sehe. Das hieße, die Kamera kann verschiedene Empfindlichkeiten abtasten. Laut https://www.filmkorn.org/super8data/database/cameras_list/cameras_eumig/eumig_viennette3.htm kann die Kamera 100ASA Kunstlichtfilm. Zum Einstellen müsste nach meinem Verständnis die Empfindlichkeitskerbe des 100D etwas verkürzt werden und der Filter ausgeschwenkt werden.

[Helge]

Ja, das ist auch noch eine Idee.

Wenn die Viennette tatsächlich (wie es da steht) auch Empfindlichkeiten zwischen den damals üblichen 25/40 und 100/160 lesen kann, dann wäre das eine Möglichkeit. Erfordert zwar etwas mechanische Arbeit an jeder E100D Kassette (statt nur einem Dreh an der Belichtungskorrektur), dafür hat man hinterher noch den vollen Belichtungskorrektur-Spielraum.

Laut diesen Daten müsste man den Abstand der unteren Kante von der Kassettenmitte von 12,70 mm auf 15,24 mm erhöhen.

https://www.frag-den-neudeck.de/Archive/688

Es müssten also ca. 2,54 mm unten in der ASA-Kerbe „ausgefüttert“ werden.
