Bau eines Schraubakkus mit wechselbaren Zellen für die 4008 ZM 2 mit einfachsten Mitteln

[Ray Van Clay]

vor 11 Minuten schrieb jacquestati:

dann geht das auch



Abweichende Gewindemaße wären anzupassen.

[jacquestati]

vor 20 Minuten schrieb Ray Van Clay:



Abweichende Gewindemaße wären anzupassen.

 Die 2008 hat meines Wissens auch den Einschraubakku mit 42x0,75 mm, nur 4,8 statt 7,2V

[Ray Van Clay]

vor 55 Minuten schrieb jacquestati:

Die 2008 hat meines Wissens auch den Einschraubakku mit 42x0,75 mm, nur 4,8 statt 7,2V



Hab bei meinem  Exemplar der 2008 den Einschraubakku gerade nochmal nachgemessen: Er hat M41x0,75.



Bearbeitet 11. April von Ray Van Clay (Änderungen anzeigen)

[jacquestati]



vor einer Stunde schrieb Ray Van Clay:



Hab bei meinem  Exemplar der 2008 den Einschraubakku gerade nochmal nachgemessen: Er hat M41x0,75.



Dann passt er wohl nicht!

[jacquestati]

Bei mir ist mit der Schieblehre der Durchmesser vom Akkugewinde 41.7 mm, der Durchmesser an der Kamera 41,3 mm. Sehr wahrscheinlich passt er.

Bearbeitet 12. April von jacquestati (Änderungen anzeigen)

[jacquestati]

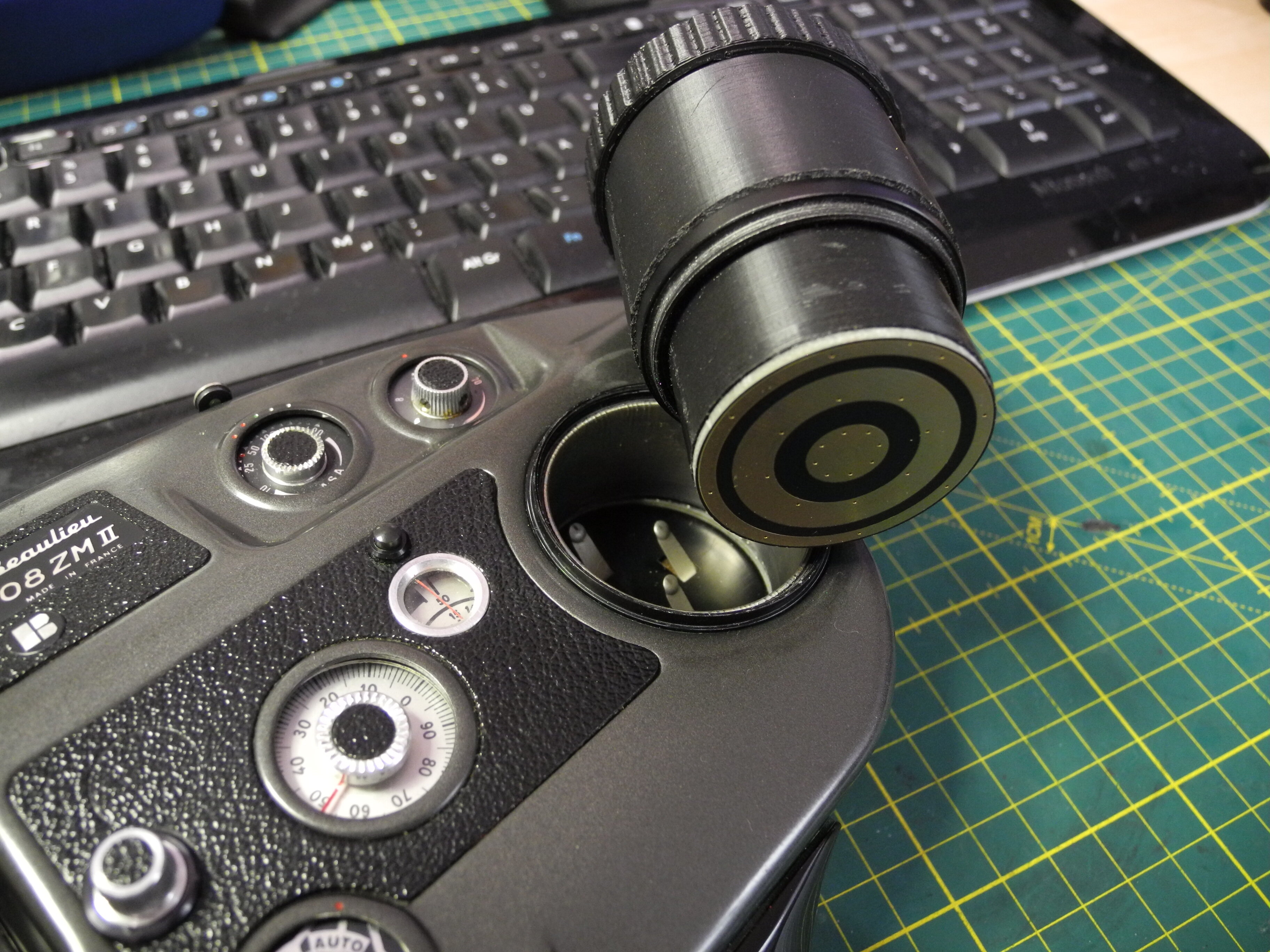

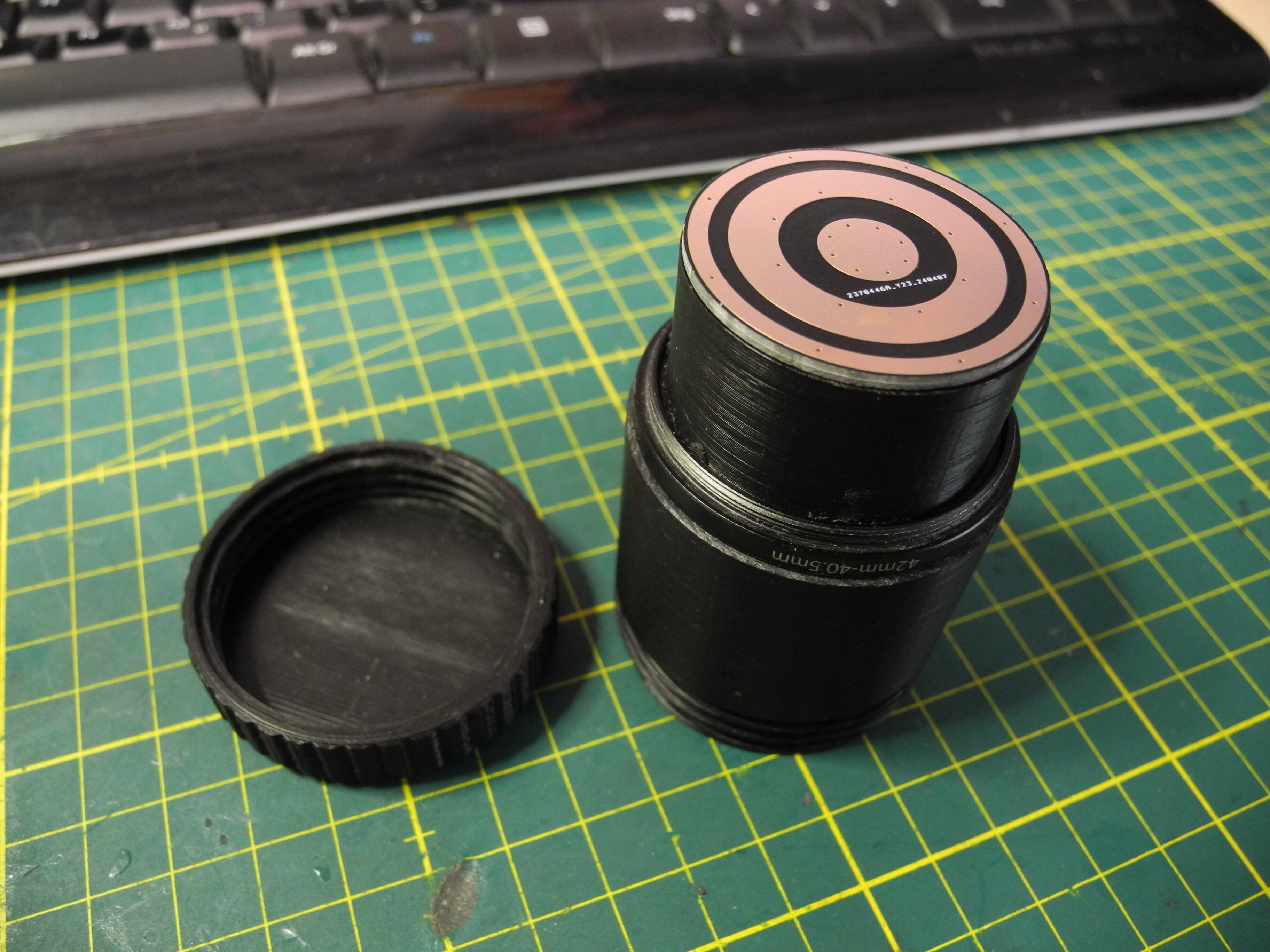

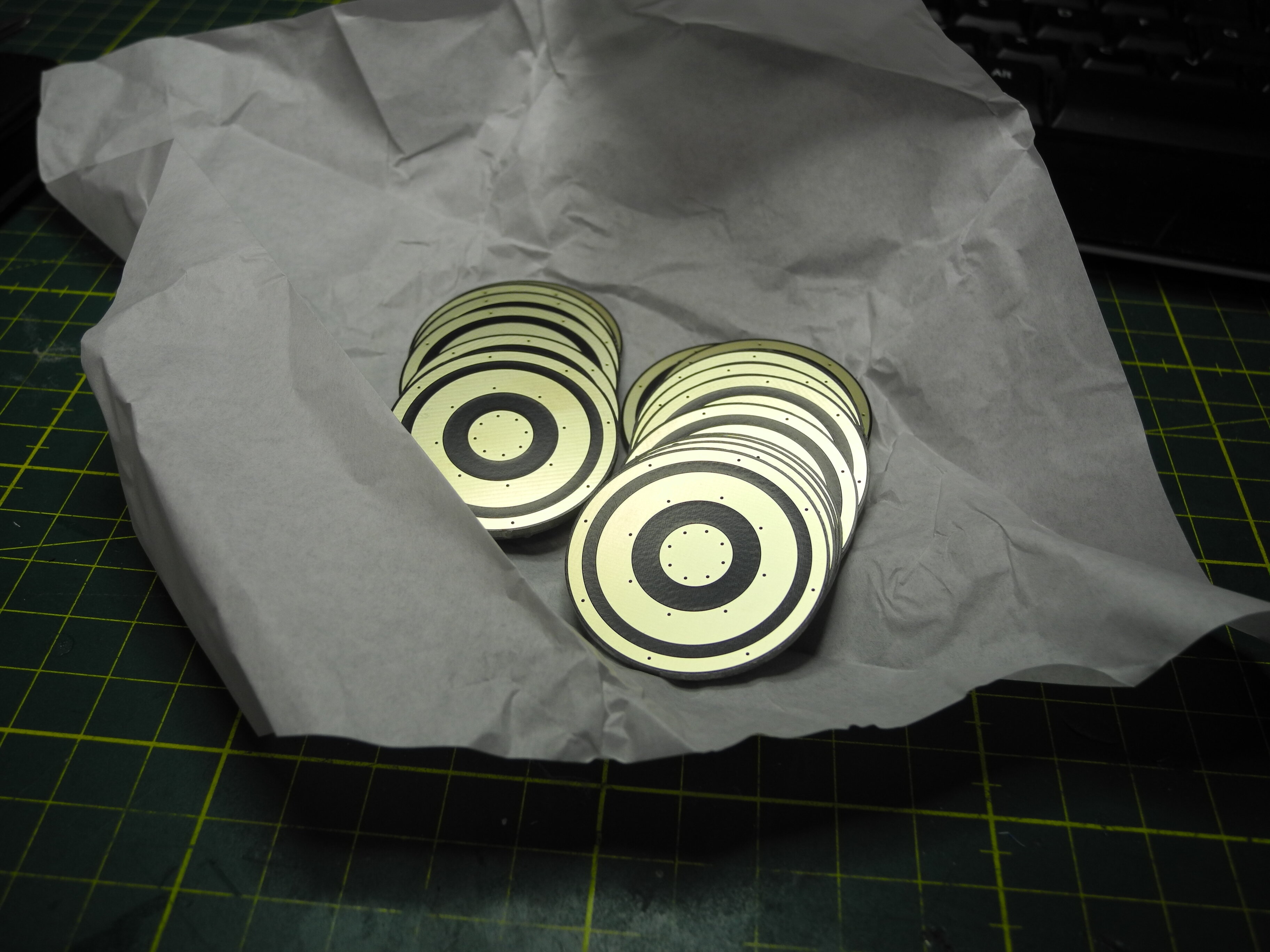

So, die Kontaktplättchen, die @Friedemann Wachsmuth entworfen hat, sind fertig. Jetzt fehlen noch die Akkugehäuse von @Sandro Proske, dann ist der Bausatz komplett. Wahlweise zu bestücken mit 6 AAA-NimH-Akkus oder 2 AA-Lipoakkus. Baue aus dem Rohling von Sandro den ersten fertigen Akku und probiere ihn aus. 20 Kontaktplättchen sind da, Einschraubringe erst mal 10, Gehäuse werden nach dem letzten Check gedruckt. Sollen nach unserer Vorstellung ´zum Selbstkostenpreis (ca. 25 € ohne Akkus) erhältlich sein. Bei Interesse bitte PN.

[jacquestati]

Alles bestens.

[Friedemann Wachsmuth]

Huch... haben die nur eine Seite vergoldet? Das wäre ein Fehler. (Allerdings egal, wenn Du die Kupferseite nach innen nimmst, da wird ja nur dran gelötet...)

[Sandro Proske]

Der Deckel von der überarbeiteten Version des Gehäuses passt noch nicht. Da muss ich noch mal ran. Sobald das alles passt schicke ich @jacquestatidas finale Muster und bestelle 5 Paare bei JLCPCB.

[jacquestati]

vor einer Stunde schrieb Friedemann Wachsmuth:

Huch... haben die nur eine Seite vergoldet? Das wäre ein Fehler. (Allerdings egal, wenn Du die Kupferseite nach innen nimmst, da wird ja nur dran gelötet...)



Nee, beide Seiten sehen gleich golden aus...

[Friedemann Wachsmuth]

Dann lags am Foto 🙂

Bearbeitet 15. April von Friedemann Wachsmuth (Änderungen anzeigen)

[Friedemann Wachsmuth]

vor 44 Minuten schrieb Sandro Proske:

und bestelle 5 Paare bei JLCPCB

Frag doch interessehalber mal an, was das in anodized Aluminium kostet... bietet JLC ja auch an. Man muss nur ein STL hochladen. 🙂

[S8ler]

Der Akku ist sicherlich eine Empfehlung für alle Freunde der 4008. Auch wenn ich den originalen Akku - und erst recht die kleine 300 mAh-Version - schöner finde, weil er nicht diesen überstehenden Schraubdeckel hat, möchte ich gerne einen Akku erwerben und damit auch das Projekt an sich unterstützen, was einfach eine tolle Sache ist. Und vielleicht gibt es ja mal irgendwann ein kleines Gehäusedesign-Update…

Bearbeitet 15. April von S8ler
Update (Änderungen anzeigen)

[jacquestati]

vor 22 Minuten schrieb S8ler:

Der Akku ist sicherlich eine Empfehlung für alle Freunde der 4008. Auch wenn ich den originalen Akku - und erst recht die kleine 300 mAh-Version - schöner finde, weil er nicht diesen überstehenden Schraubdeckel hat, möchte ich gerne einen Akku erwerben und damit auch das Projekt an sich unterstützen, was einfach eine tolle Sache ist. Und vielleicht gibt es ja mal irgendwann ein kleines Gehäusedesign-Update…

Freue mich über Dein Interesse! Der Akku geht klar, sobald die Gehäuse aus China eintreffen.  Dauert noch etwas. Und ja, prinzipiell geht auch der kleine, v.a. wie von Friedemann vorgeschlagen, in Alu mit 2/3  AAA NiMh- Zellen. Und für die R16 ginge das auch! Eine Frage des Bedarfs.

[uhuplus]

An dem kleinen wäre ich auch interessiert. Da wird die 4008 wieder zu der eleganten Französin, die ich vor 34 Jahren erworben habe.

[S8ler]

vor 4 Minuten schrieb uhuplus:

An dem kleinen wäre ich auch interessiert. Da wird die 4008 wieder zu der eleganten Französin, die ich vor 34 Jahren erworben habe.

Genau das! 🙂

[S8ler]

vor 12 Minuten schrieb jacquestati:

Freue mich über Dein Interesse! Der Akku geht klar, sobald die Gehäuse aus China eintreffen.  Dauert noch etwas. Und ja, prinzipiell geht auch der kleine, v.a. wie von Friedemann vorgeschlagen, in Alu mit 2/3  AAA NiMh- Zellen. Und für die R16 ginge das auch! Eine Frage des Bedarfs.

Diese 2/3 AAANiMh-Zellen (bei Conrad gekauft) habe ich für einen Akku der 5008 benutzt. Leider bin ich nicht erfahren mit Löten und habe wohl eine Zelle durch Hitze geschädigt. Jedenfalls läuft die 5008 ohne Kassette zwar exakt mit der richtigen Geschwindigkeit, mit Kassette aber ca. 2 Bilder zu langsam, zumindest wenn der Akku die ersten 4-5m durchgezogen hat.  Aber wie gesagt, die erste Bestellung habt ihr …





[jacquestati]

vor 4 Minuten schrieb S8ler:

Diese 2/3 AAANiMh-Zellen (bei Conrad gekauft) habe ich für einen Akku der 5008 benutzt. Leider bin ich nicht erfahren mit Löten und habe wohl eine Zelle durch Hitze geschädigt. Jedenfalls läuft die 5008 ohne Kassette zwar exakt mit der richtigen Geschwindigkeit, mit Kassette aber ca. 2 Bilder zu langsam, zumindest wenn der Akku die ersten 4-5m durchgezogen hat.  Aber wie gesagt, die erste Bestellung habt ihr …





Einen 5008er Akku mit neuen Eneloops hab ich hier noch!











[jacquestati]

@Sandro Proske machen wir uns an den kleinen Akku? Ich messe mal..

[S8ler]

Der 5008er Eneloop würde mich interessieren … machen wir gerne per PN

[jacquestati]

vor 1 Minute schrieb S8ler:

Der 5008er Eneloop würde mich interessieren … machen wir gerne per PN

Claro.

[Sandro Proske]

vor 20 Minuten schrieb jacquestati:

@Sandro Proske machen wir uns an den kleinen Akku? Ich messe mal..

Lass und erst mal den einen fertig machen.

[jacquestati]

vor 3 Minuten schrieb Sandro Proske:

Lass und erst mal den einen fertig machen.

 Geht klar.







[jacquestati]

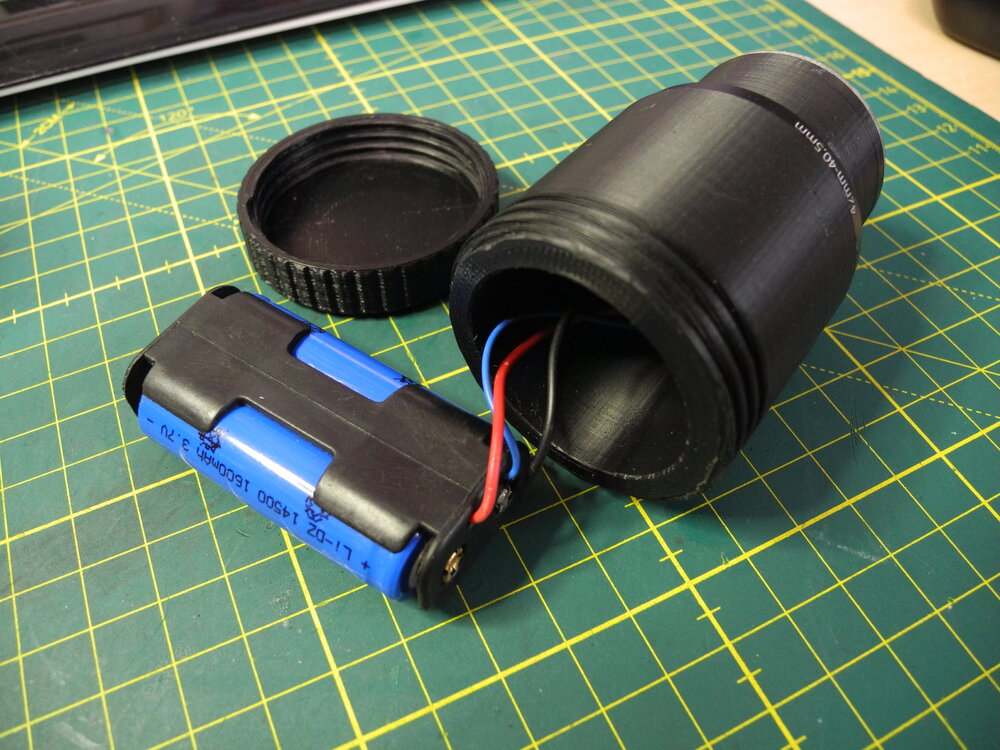

Das Gehäuse mit dem Schraubdeckel in der jetzigen  Version  hatte ich vor einiger Zeit mal zurecht gefummelt, weil mir die Möglichkeit,  AA -Lipos mit einem USB- Ladegerät  vom Handy  zu laden, sehr gefallen hat. Außerdem die Möglichkeit, die Zellen mal eben zu wechseln.

Abgefackelt ist bis heute bei mir nichts. Wenn NiMh- Zellen  verwendet werden sollen, geht es natürlich auch kleiner, d.h.,  für 800 mAh reicht  das große,  für 400 mAh das kleine Akkugehäuse. Armer @Sandro Proske....😇



[Simi791]

Von meiner Seite wäre die Bestellung eines Bausatzes auch fest 🙂.

Dann darf meine 4008S auch mal wieder ein paar Meter machen.

Nochmals vielen Dank und liebe Grüße!
