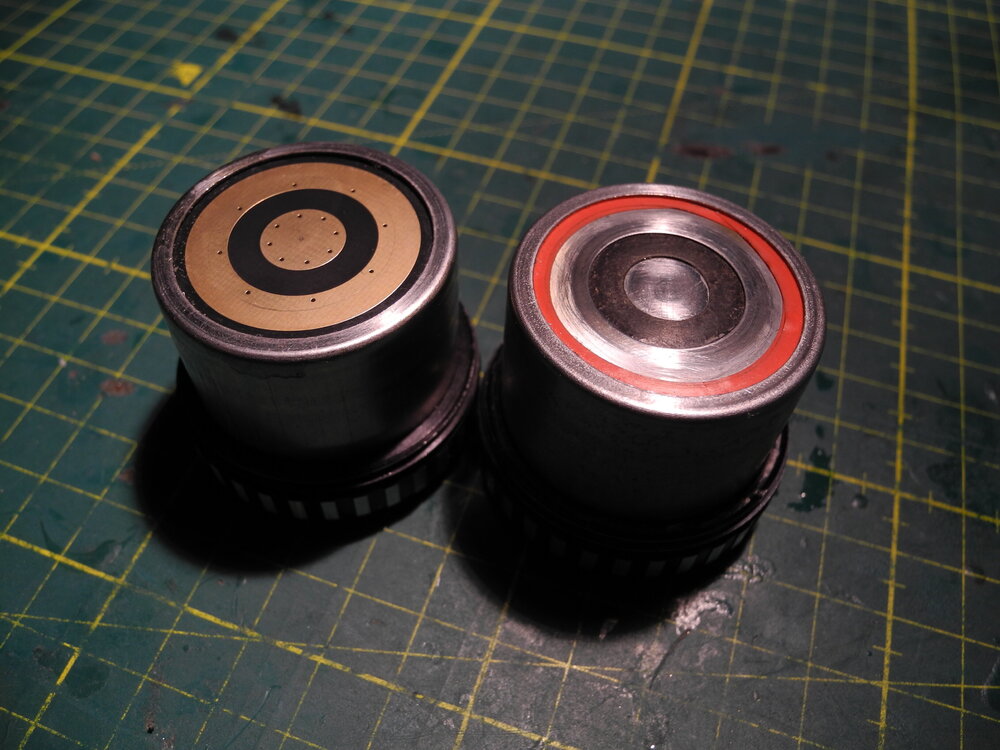

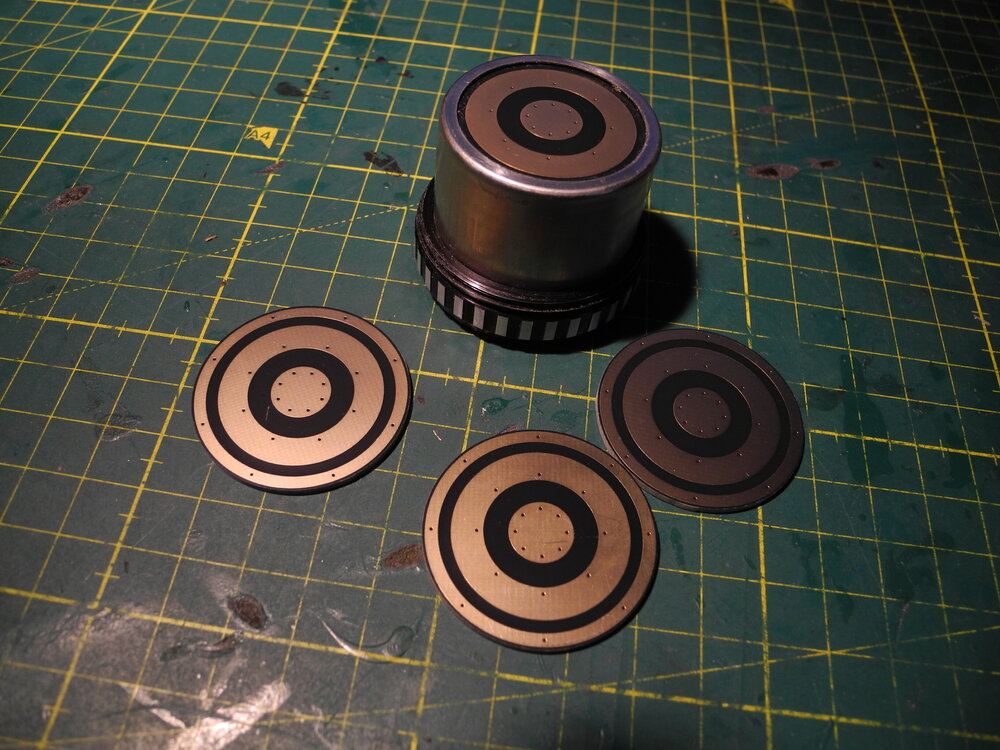

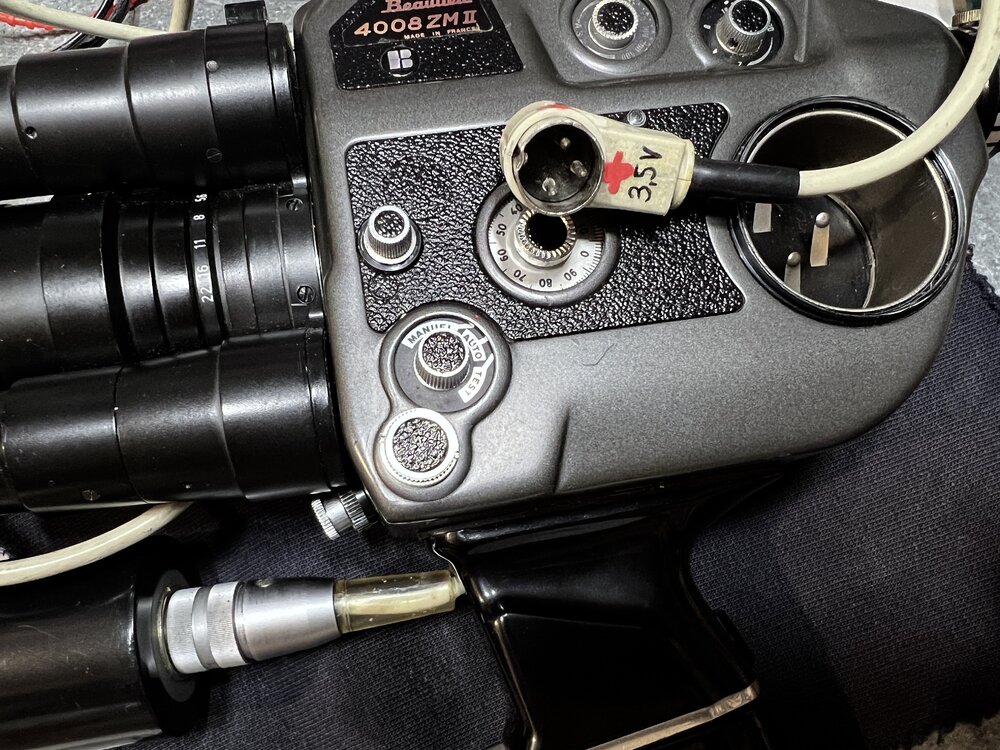

Bau eines Schraubakkus mit wechselbaren Zellen für die 4008 ZM 2 mit einfachsten Mitteln

[jacquestati]

Ui. das sollte eine PN werden, versemmelt.

[Benutzername]

Könnte man nicht trotzdem mit 3,6V Akkus noch kleiner werden? (Die Teile müssen ja nicht senkrecht von der Kamera abstehen… - und im Bereich 3,6-3,7V gibt es noch mehr Bauformen als bei diesem Beispiel.)

https://www.amazon.de/LOTUS-POWER-Ersatzakku-DSC-RX100-FDR-X3000/dp/B0936YWYDW/ref=mp_s_a_1_13

(Es ist mir klar, dass das mehr Aufwand macht, als einfach alles nochmal für „gekürzte“ AAs/AAAs zu drucken. Die eigentliche Frage ist also eher, ob man möglichst einfach oder möglichst elegant kleiner werden will. Es kann natürlich auch sein, dass hier 3,6V-Akkus generell nicht gehen…)

[jacquestati]

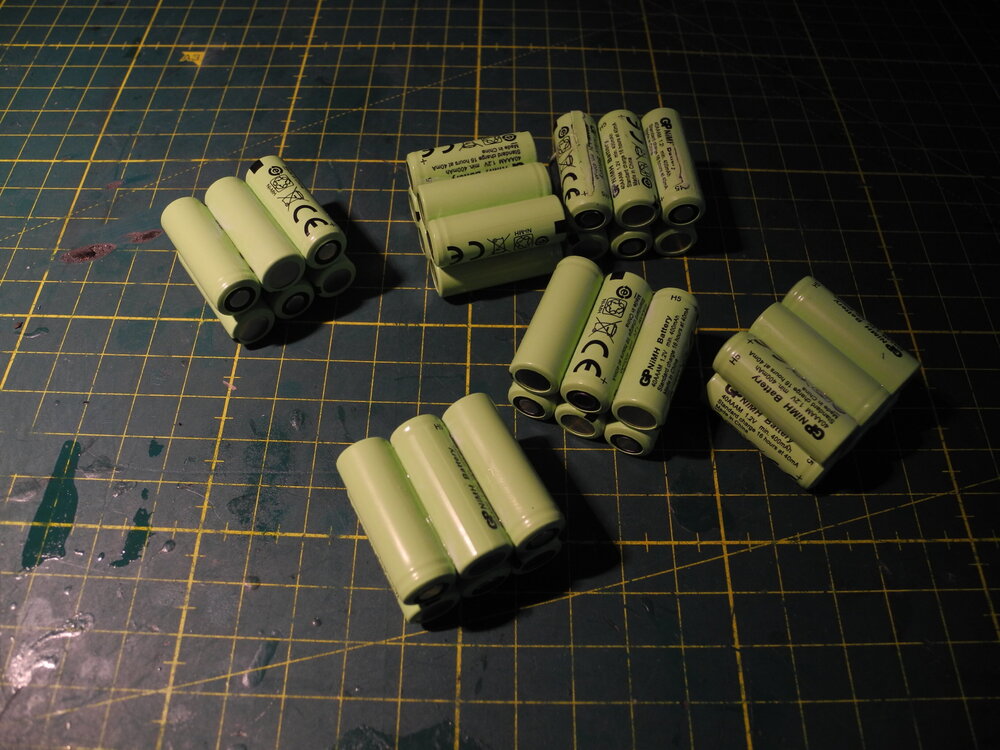

Nein und nochmals, nein, die müssen  eine ausreichende Leistung haben und vom Durchmesser passen.  Du kannst Dich gern mit einem neuen innovativen Design beschäftigen, aber das  Gehäuse für 6 2/3 AAA-Akkus ist schon so klein, dass nichts anderes passt.

Und die Akkus, die du oben meinst, benötigen schon wieder eine Batteriehalterung für den Anschluß, wogegen ich NimH-Zellen einfach löten kann.

Edited May 8, 2024 by jacquestati (see edit history)

[Friedemann Wachsmuth]

Am 8.5.2024 um 11:57 schrieb jacquestati:

das  Gehäuse für 6 2/3 AAA-Akkus ist schon so klein, dass nichts anderes passt



Ein 2/3AAA is 29 mm lang, oder?



Ein IRC 14250 Akku (aka 1/2 AA) ist 25mm lang und hat 14,5 mm Durchmesser. Vorteil wäre, dass man nur zwei Zellen bräuchte.
Ich denke aber, die Lösung mit den 6 2/ AAA Zellen ist auch prima, zumal man keinen extra Lader bauen muss.

[jacquestati]

vor 8 Stunden schrieb Friedemann Wachsmuth:



Ein 2/3AAA is 29 mm lang, oder?



Ein IRC 14250 Akku (aka 1/2 AA) ist 25mm lang und hat 14,5 mm Durchmesser. Vorteil wäre, dass man nur zwei Zellen bräuchte.
Ich denke aber, die Lösung mit den 6 2/ AAA Zellen ist auch prima, zumal man keinen extra Lader bauen muss.

Du hast Recht, die passen auch. Aber das doofe ist ja der Mittenabgriff bei 3,6 V, 6 NiMh Zellen kannst du in Reihe laden, die Lipos nicht so ohne weiteres. Deshalb  nehme ich die 14500er auch raus und lade sie in einem Ladegerät für 2 Zellen.

[Friedemann Wachsmuth]

Gibt auch balancing Ladeplatinchen für 2 und mehr Zellen. Aber eins nach dem anderen. Wir haben beide genug Projekte 🙂
