Braun VISACUSTIC 1000 mit Reedkontakt am Lüfterrad !?

[007]

Ich habe einen weiteren Braun Visacustic 1000 erworben. War ein Schnapper, dem ich nicht widerstehen konnte 😎. Der Projektor ist ja einfach klasse.



Er funktioniert einwandfrei und wurde technisch ergänzt.

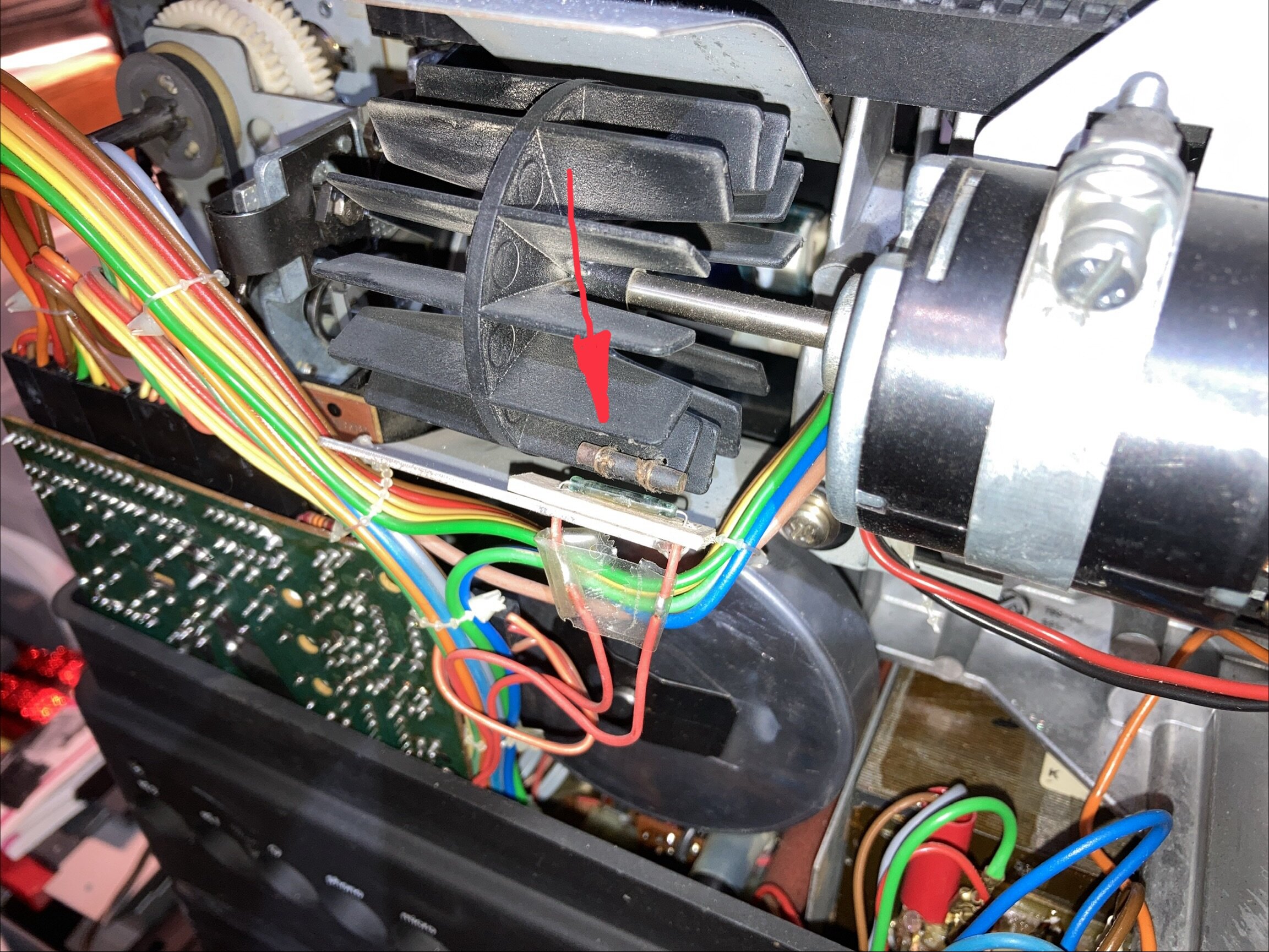

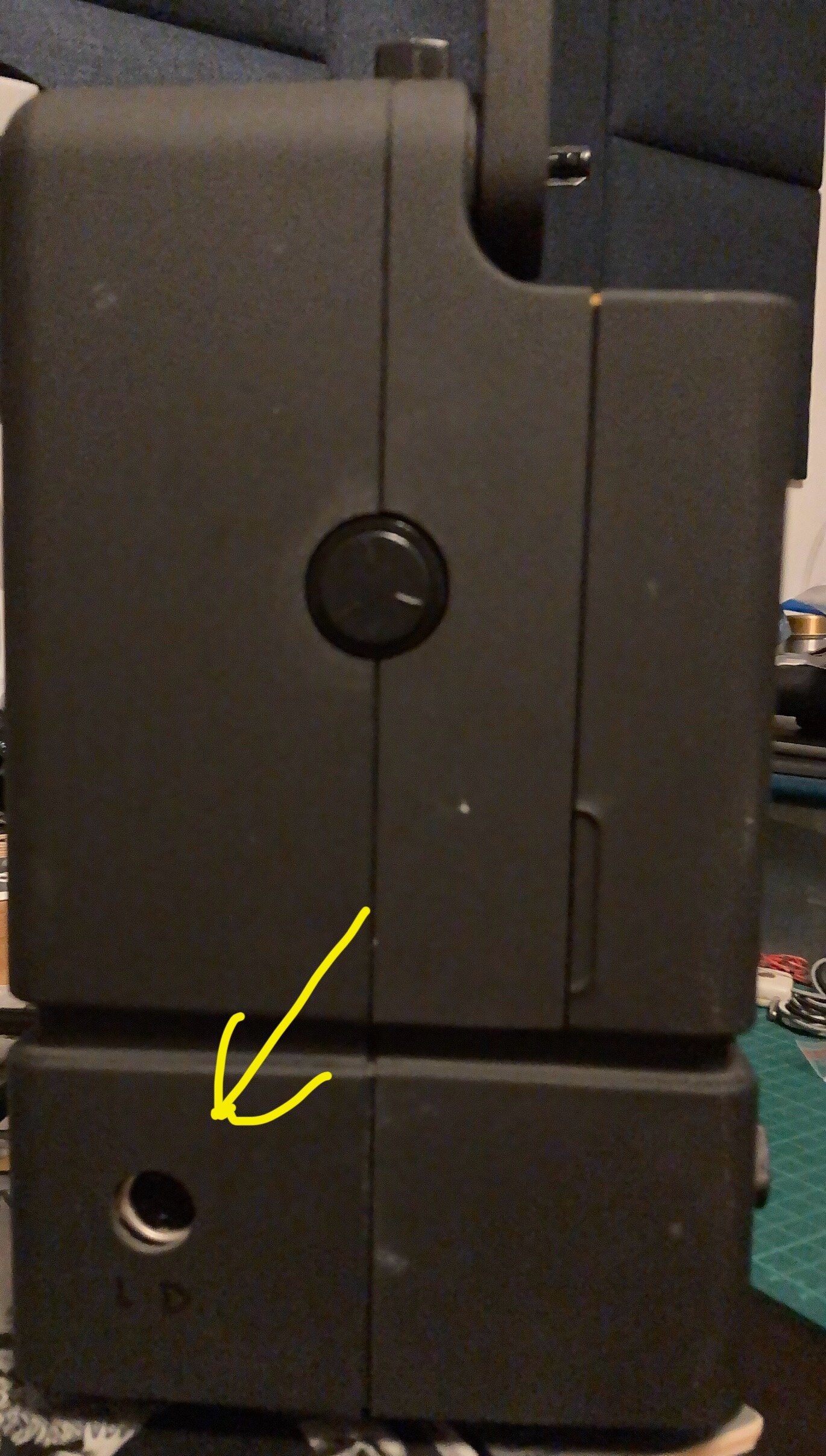

Auf der Rückseite ist eine zus. DIN-Anschlussbuchse eingebaut worden. Daran hängt ein Reedkontakt, der die Drehzahl der Lüfterrades erfassen soll.

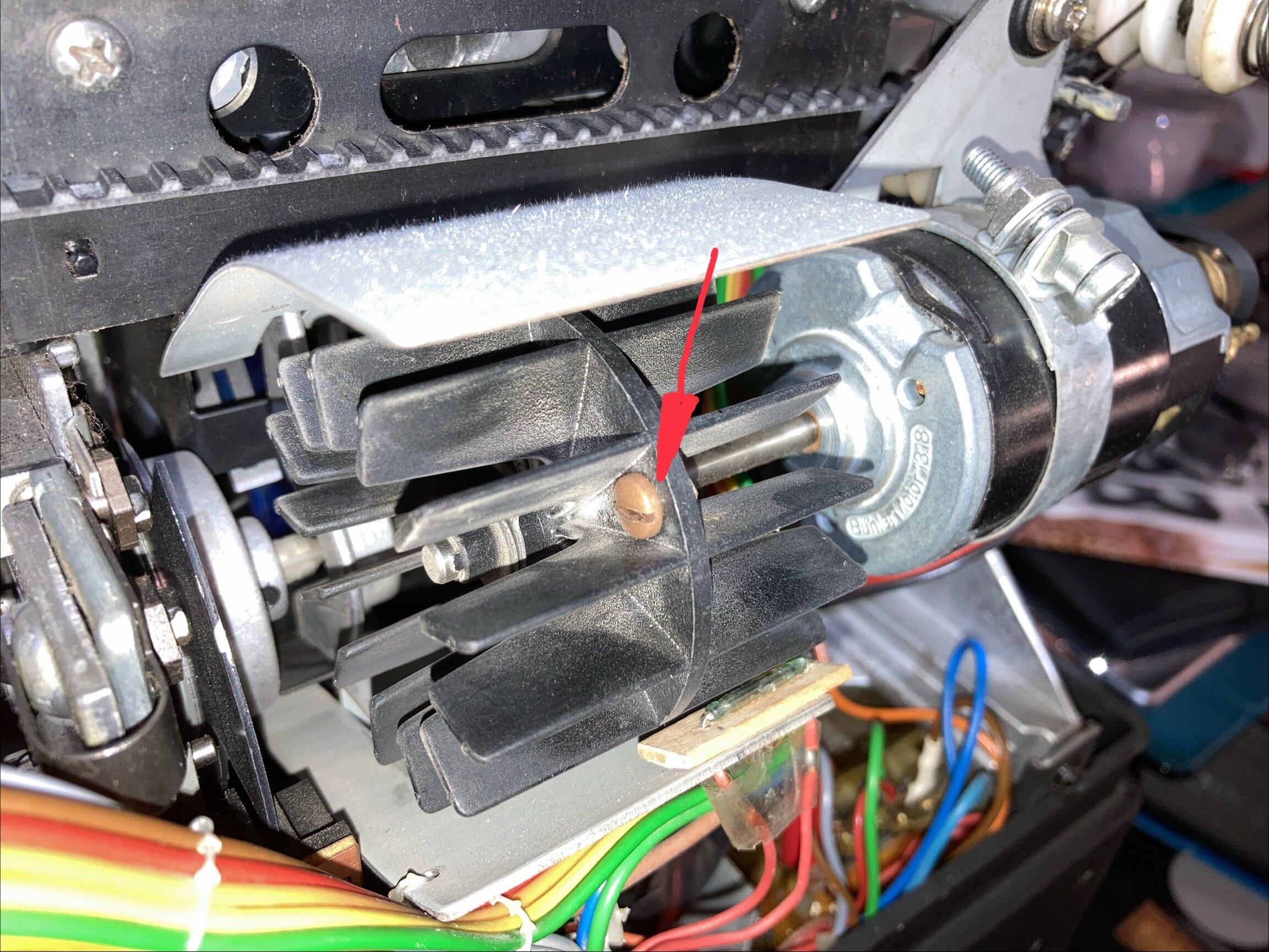

Am Lüfterrad ist zus. eine Kupferschraube angebracht. Sehr wahrscheinlich als Ausgleichsmasse zur Vermeidung einer Unwucht durch den Magneten am Lüfterrad.



Ein Reedkontakt mit Magneten an der Hauptwelle wäre ja für eine Synchronisierung zwischen Film und Ton der Klassiker. Aber ich stelle mir die Frage, wozu einer der Vorbesitzer die Lüfterdrehzahl nutzte ?

Möglicherweise für eine externe Geschwindigkeitsregelung oder -kontrolle ?



Mich würden hierzu die Einschätzungen der Elektroniker hier im Forum interessieren.



Ich werde den Reedkontakt jedenfalls so verändern, dass er die Hauptwelle erfasst und einen Impuls/Frame ausgibt. Unabhängig vom Steuergerät hätte ich dann noch die Möglichkeit diesen Visacustic zusätzlich noch mit meiner alten „Syndi-Report“ und Perfoband zu verwenden, quasi voll analog😉.

[Friedemann Wachsmuth]

Wild! Das Lüfterrad scheint ja nicht auf der Hauptwelle zu sitzen, oder? Selbst als "relative" Quarzregelung wäre das nicht so clever, weil man ja noch den Schlupf zur Hauptwelle hat...
