Umbau Ozaphan Projektor


makrofotografie

Empfohlene Beiträge

Hallo ihr Lieben,

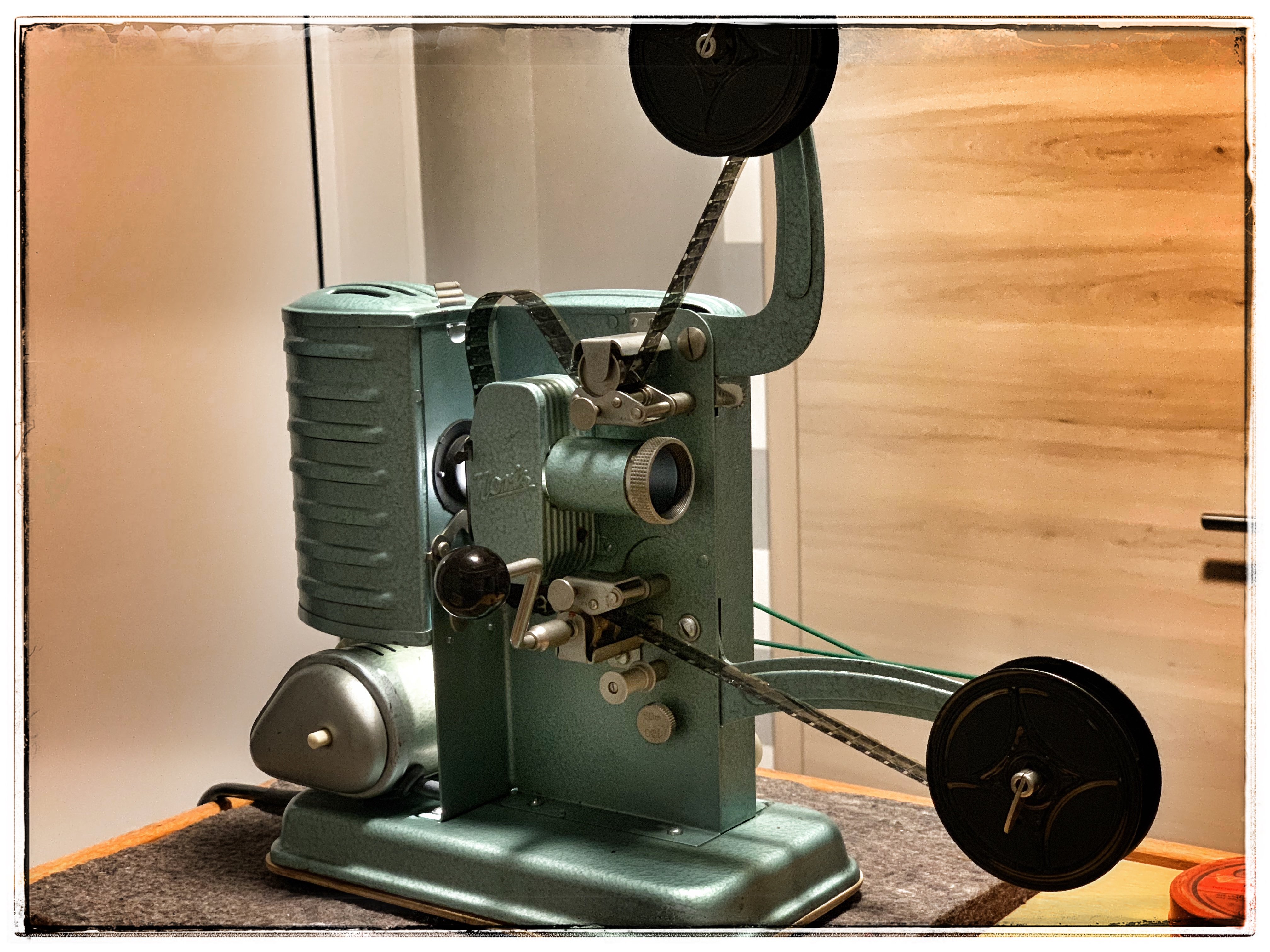

vor Kurzem erwarb ich einen Ozaphan Projektor nebst einigen Filmen.

Eine Lampe war nicht mehr drin und ist auch viel zu teuer, wenn man sie kaufen möchte.

Jetzt habe ich ihn generalüberholt und ihm eine 5W LED aus einer Aldi Schreibtischlampe verpasst.

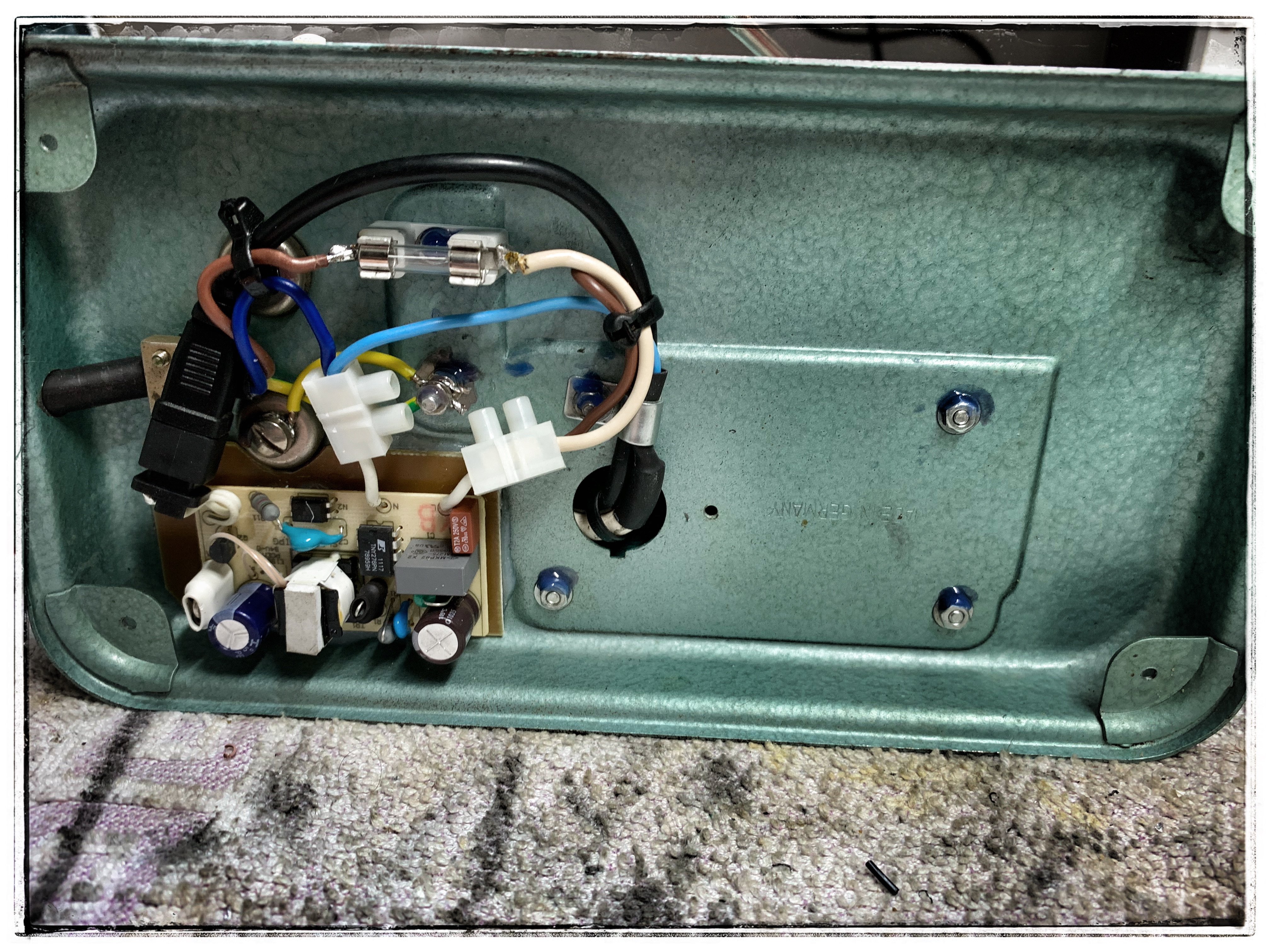

Das kleine Netzteil befindet sich im Fuß des Projektors.

Für den normalen Betrieb in einem halbdunklen Raum, reicht die LED locker aus.

Hätte ich vorher nicht gedacht.

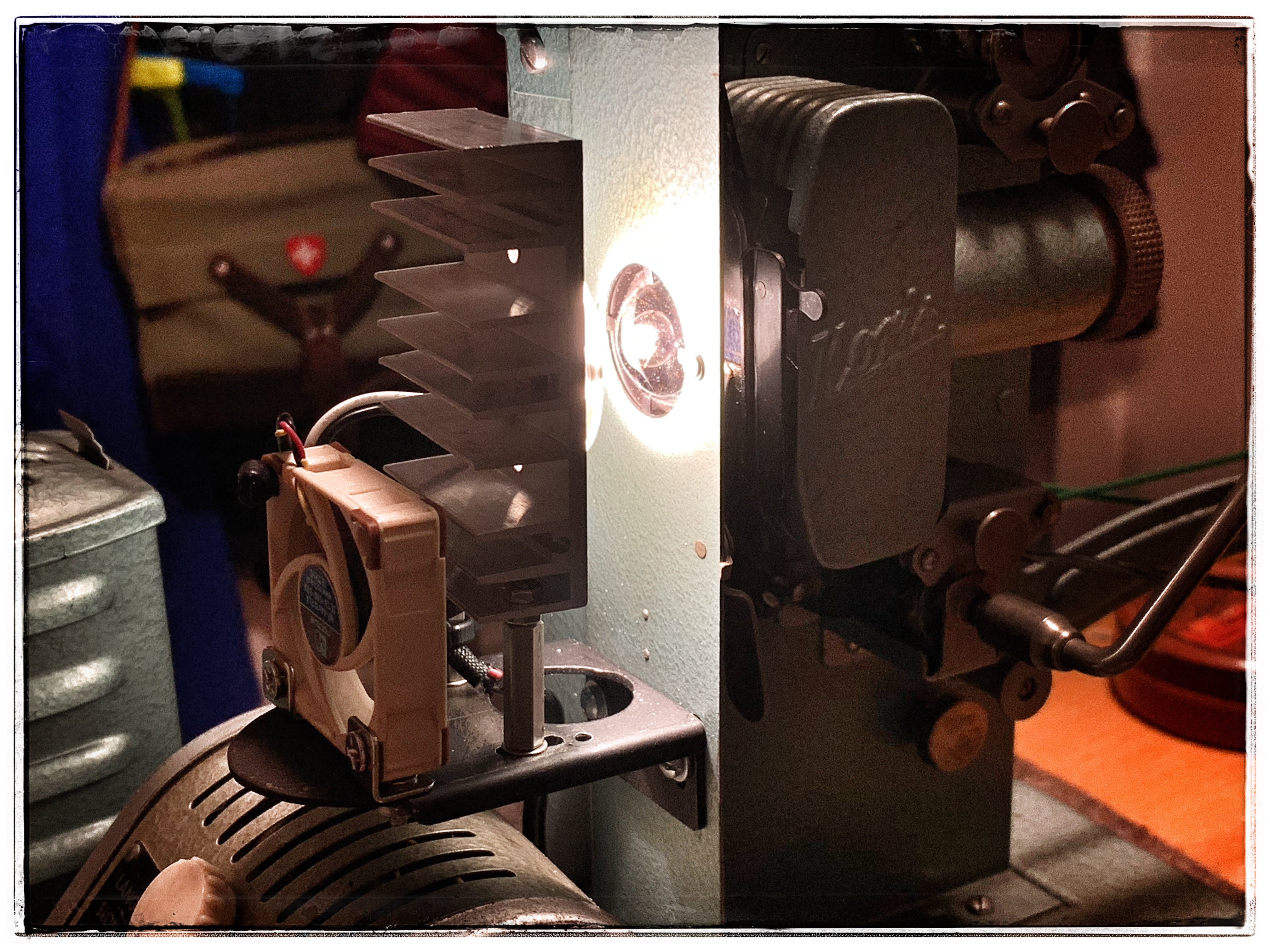

Der Kühlkörper mit der LED ist in alle Richtungen justierbar.

Der Kühlkörper ist nicht parallel zum Gehäuse, aber das war komischerweise die optimale Position.

Der kleine 40mm Lüfter muss sein, da der Kühlkörper alleine nicht ausreicht.

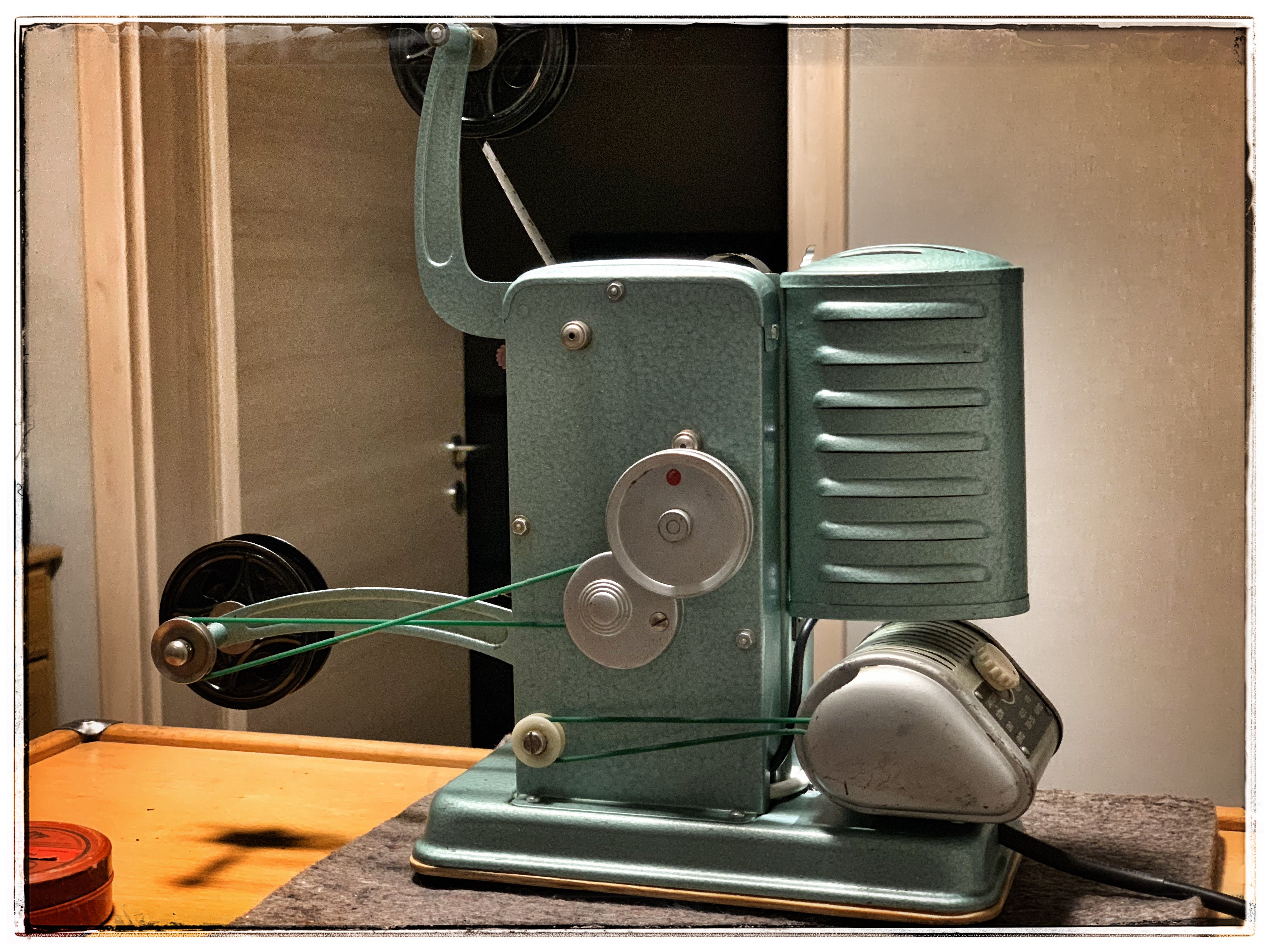

An der Seite mit den Riemenscheiben befindet sich jetzt eine zusätzliche PVC Scheibe.

Diese ist die Parkposition für den Motorriemen beim Handbetrieb.

Der Fuß des Projektors ist natürlich nicht mehr offen, sondern wird jetzt von einer Bodenplatte gedeckelt.



Grüße, Thomas.






Link zu diesem Kommentar
Auf anderen Seiten teilen

Ich bekam Jahre später meinen ersten S8 Projektor, ich weiß noch wie wir begeistert vom Licht waren, endlich ein großes Bild und zig mal heller.... Was mir noch einfällt zu Deinem Kurbelprojektor, mit original Lampe die ordentlich heiß wurde, lag immer so ein Geruch nach 1 Stunde Laufzeit in der Luft, nach Maschinenöl..... ich habe den Geruch immer noch in der Nase wenn ich die Bilder oben sehe.....

Link zu diesem Kommentar
Auf anderen Seiten teilen

vor einer Stunde schrieb ruessel:

Noch nie gehört, wo bekommt man sie?


PU-Rundriemen



Hier zum Beispiel.
Ich habe immer ein paar Meter in 2, 3 und 4mm auf Lager.

Einfach auf Länge schneiden und zusammenschweißen.

Ich nehme dafür einen Lötkolben mit ca. 250 Grad.
Dafür habe ich als "Spitze" ein flaches Stück Kupferblech am Lötkolben.
Die beiden Enden werden zusammen erwärmt bis sie leicht schmelzen und dann schnell zusammengedrückt.
Eine Minute abkühlen lassen und dann den Grat abschneiden und abschleifen.
Funktioniert bestens und die Riemen sind tatsächlich hochbelastbar.
Hat sich bei mehreren Projektoren und auch Nähmaschinen bestens bewährt.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo,

kann es sein das der Film auf der Aufwickelspule falsch herum aufgewickelt wird?

Mein alter Filmprojektor für Ozaphan-Filme hatte den Riemen der Aufwickelspule NICHT über Kreuz laufen. Ich habe dies bei allen ähnlichen Projektoren auch nie so gesehen.

Übrigens für defekte Spiralriemen konnte man leicht Ersatz im Spielwarenladen bekommen, da auch das Zubehör für Dampfmaschinen damit angetrieben wurde. Habe gerade gesehen das man sie über Ebay noch bekommt "Wilesco Antriebsriemen Wurmfedern". ???

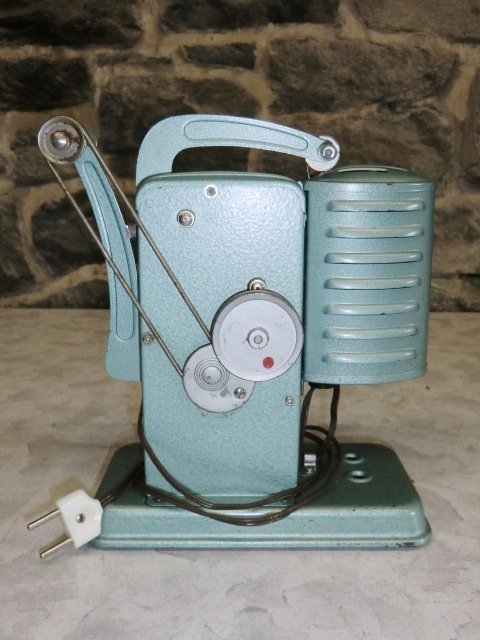

Magika (10).jpg

Bearbeitet von ReelToReel (Änderungen anzeigen)
Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 6 Stunden schrieb ruessel:

Mit dem Projektor hatte ich 1967 mein erstes Strassenkino im Keller eines Freundes.....im Schnitt 8 Besucher .... schön sowas nochmal zu sehen. Ich hoffe deine LED ist warmweiß...... sonst wäre der Charme weg.



Wir hatten auch so einen Projektor. Mein Lieblingsfilm "Mecki auf dem Oktoberfest". Den habe ich heute noch.

Damals haben wir im dunklen Kartoffelkeller ein altes, weißes Bettlaken aufgehängt und Kinovorführungen gemacht. Mit sowas konnte man damals noch alle Kinder in der Nachbarschaft von der Straße bekommen.

Und da wir kein Gerät zum zurückspulen der Filme hatten, wurde der doppelt perforierte 16mm Film einfach mit der Aufwickelspule auf den oberen Arm des Projektors verfrachtet und dann kopfüber von hinten nach vorne nochmals angesehen. ?

Unser Projektor hatte damals keinen elektrischen Motor und so haben wir immer fleißig mit der Hand gekurbelt.



Ich kann mir nicht vorstellen das man mit sowas heute noch Kinder unterhalten oder sogar beindrucken könnte.




Bearbeitet von ReelToReel (Änderungen anzeigen)
Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 5 Stunden schrieb ReelToReel:

Ich kann mir nicht vorstellen das man mit sowas heute noch Kinder unterhalten oder sogar beindrucken könnte.

5,6 jähirge schon noch.

Aber danach gibt es dann schon so Fragen wie:

- Warum ist kein Ton?

- Warum ist der Films schwarz/weiß?

- Ich kenne den Film, der ist viel länger (zur 120m-Schnittfassung von Disneys Sieben Zwerge)

So bei Super8-Vorführungen vor allem von Nachbarskindern / Freunden der eigenen gehört



Bearbeitet von k.schreier (Änderungen anzeigen)
Link zu diesem Kommentar
Auf anderen Seiten teilen

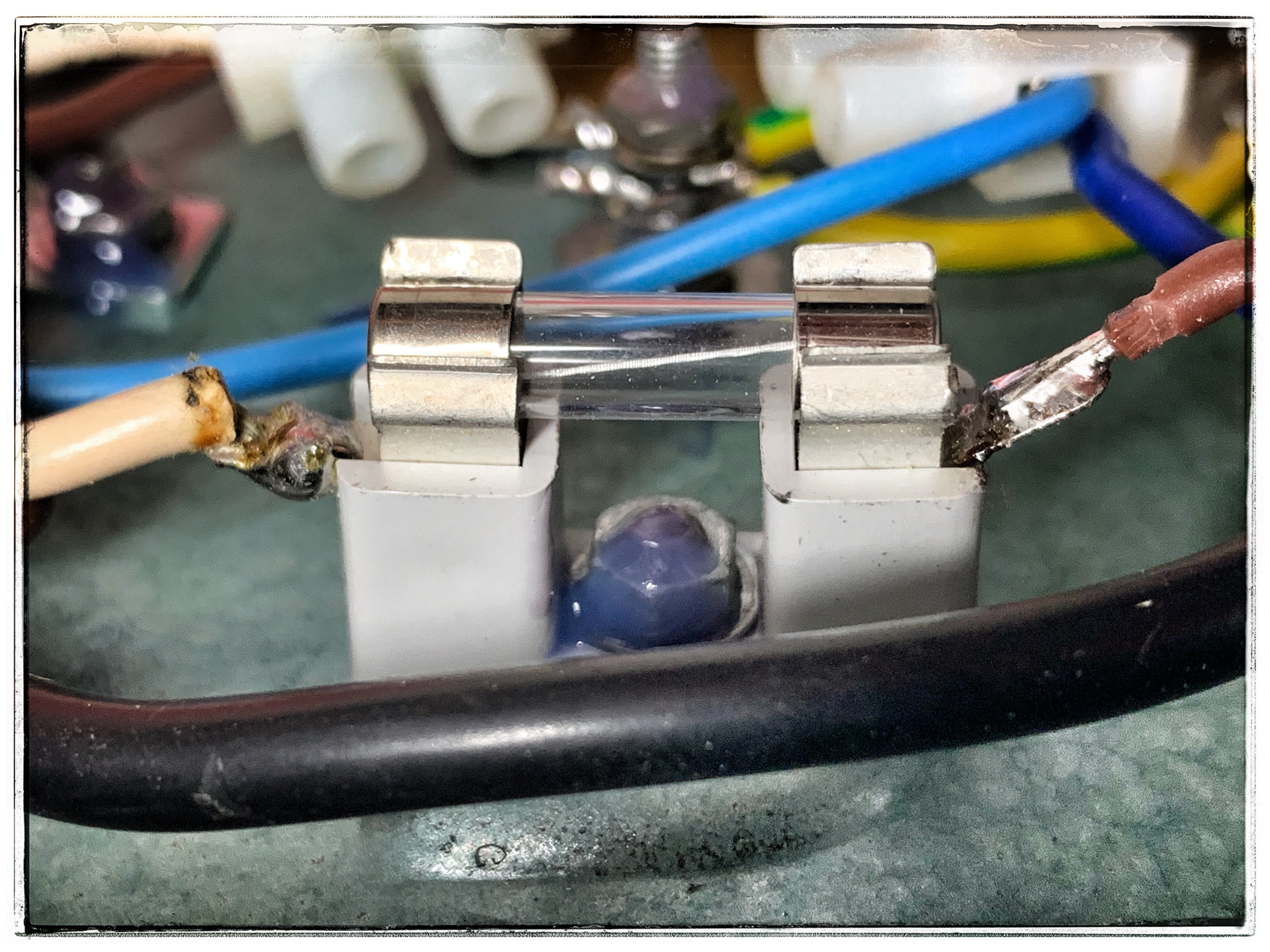

Diese Sicherungshalter sind explizit für 250V AC gebaut worden.

Mit einer Durchschlagfestigkeit von 3kV AC.

Hätte der Abstand größer sein sollen, hätte man das Teil entsprechend größer konstruiert.

Mal abgesehen vom Sicherungshalter, hier mal das Bild eines stinknormalen Schukosteckers.

Abstand L/N zum PE gerade mal 3,5mm.

Oder schaue dir die ganzen Schaltnetzteile mal an!


  • Like 1
Link zu diesem Kommentar
Auf anderen Seiten teilen

Zitat

Wir hatten auch so einen Projektor. Mein Lieblingsfilm "Mecki auf dem Oktoberfest". Den habe ich heute noch.

Mitte der 70er Jahre habe ich den Projektor mit einen Karton Filme für 100,- DM veräußert, damit gleich zu Karstadt und in einem Piccolo-Ton-Film "investiert". Die grausamen Sieben. Das war dann der neue Hit im Garagenkino...... ist für 13 jährige auch interessanter als Mecki. ?

  • Like 1
Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 16 Stunden schrieb k.schreier:

- Warum ist kein Ton?

- Warum ist der Films schwarz/weiß?

- Ich kenne den Film, der ist viel länger (zur 120m-Schnittfassung von Disneys Sieben Zwerge)

So bei Super8-Vorführungen vor allem von Nachbarskindern / Freunden der eigenen gehört





Da gab es mal vor ein paar Jahren irgend eine Filmvorführung (oder ein Wettbewerb??) von Super 8 Filmen mit dem Titel: Ohne Ton und grundlos schwarzweiß ?



Aber unser Garagenkino (oder im Kartoffelkeller) war auch zu anderen Zeiten. Da konnte der berühmte Meeresforscher Hans Hass (wer????? na google doch mal) mit einem DIA-Vortrag (mit was??? na google doch mal) die Deutschladhalle in Berlin füllen. Ein Teil der DIAS waren nicht mal Farbfilm. Heute würde er damit nicht mal den Vorraum der Toilette dort voll Leute bekommen können ??



vor 4 Stunden schrieb ruessel:

.......... in einem Piccolo-Ton-Film "investiert". Die grausamen Sieben. Das war dann der neue Hit im Garagenkino......



Wir waren damals mit Medien aller Art auch noch nicht so vollgestopft und haben uns einen Film gerne auch mehrmals angesehen. Wenn man heute Kindern einen SUPER, SUPER, SUPER Film das zweite Mal zeigen will stöhnen alle: Kenne ich schon. Hast du nicht was anderes?

Selbst bei selbstgedrehten Filmen oder Videos, auf denen sich die Zuschauer selber sehen können, ist das Interesse meistens nach der ersten Vorführung für die nächsten 20 Jahre oft nicht mehr vorhanden. Jahre später würden dann die gleichen Zuschauer gerne die Filme sehen, die DU damals nie gedreht hast.



Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo makrofotografie,



so lobenswert Dein Engagement bei der Modernisierung dieses Filmprojektors ist. Deine elektrische Installation im Projektorsockel ist haarsträubend. Da hat TK-Chris schon recht, wenn er auf die Einhaltung gewisser Standards hinweist. Friedemann hat schon angemerkt, das der "Gelbgrüne" deutlich länger sein muss, als der blaue und rote Leiter. Der Sicherungshalter ist nicht zur Montage auf Metall ausgelegt. Du müsstest zumindest eine dünne Pertinaxplatte unterlegen. Lüsterklemmen kann man gerne an einem Deckenleuchter verwenden (früher "Lüster" genannt). Im Inneren eines Gerätes deuten sie zumindest auf einen elektrotechnischen Ignoranten hin. Auch die Lötstellen am Sicherungshalter gehören isoliert, zumindest mit Isolierschlauch, besser mit Schrumpfschlauch. Auf dem Bild die Linke sieht auch nicht ganz fachgerecht aus. Solange Du allein mit dem Gerät hantierst, ist es Deine Sache. Wenn der Projektor mal vom Tisch fällt, sich das Netzkabel aus der Zugentlastung zieht und jemand versucht, den Projektor abzufangen, kann es sein das diese Person mal eben einen Schlag von 230V bekommt, bevor möglicherweise die Sicherung doch auslöst. Aber vielleicht musst Du erst einmal selber spüren, wie das ist, wenn Dir ungewollt 230 Volt durch den Arm schießen. Ansonsten lass Dir die Laune durch einen Miesepeter wie mir nicht verderben. Grundsätzlich war es gut, was Du gemacht hast.

Link zu diesem Kommentar
