Dolby cp500 / 650 im Heimkino integrieren

[Thomas]

vor 47 Minuten schrieb Filmschauer:

Soweit so gut, das Teil läuft, jedoch habe ich im Haus kein Drehstrom, was den Betrieb einer Kohlebogenlampe erschwert.

Was macht nun mehr Sinn? Der Umbau auf halogen oder auf HQI?

Die Forensuche konnte mir leider nicht weiterhelfen.

Kohlebogen klingt super!! Als Stromversorgung sollte ein einfacher Inverter (230V) zum Elektrodenschweissen funktionieren. Diese Konstellation hatte ich auch mal gebaut. Für den Hausgebrauch hatte ich eine Halogenlampe (36V/400W) an einer Gewindestange, die in die Kohlehalterung eingeschoben wurde. Betrieb damals mit Ringkerntrafo 2x18V, heute würde man wohl ein billiges China-Schaltnetzteil nehmen.

[carstenk]

Der Motor benötigt zunächst mal eher Drehstrom als die Lampenversorgung. Kann man aber mit etwas Persistenz beides auch einphasig betreiben.

[stefan2]

Schweißinverter dürfte nicht funktionieren. Die Brennspannung des Schweißbogens liegt zwischen 22 und 28 Volt, wofür auch die Trafowicklung ausgelegt ist. Eine Kolebogenlampe 6/8 mm hat etwa 40 Volt bei 60 Ampere. Bei Xenon mit ca 24 - 26 V geht es oK.

Nur als Hinweeis, Braucht ggf 2 in Serie geschaltet Inverter der Baumarktform.

[Filmschauer]

Der Motor ist nicht das Problem, dieser ist bereits mit Frequenzumrichter auf 230v umgebaut.



Mit Kohlenbogenlampe meinte ich natürlich Xenon, also zb. Osram Xbo.

Ich habe hier eine ushio uxl 800-0 liegen.

l

leider findet man zu dieser im Internet keinerlei Informationen.

Kann ein billiges Schweißgerät echt eine komplette Filmlänge die Spannung halten ohne in Rauch aufzugehen? 🤔 Am einfachsten klingt bisher der Umbau auf halogen, aber das ist doch dann eine völlig andere Farbtemperatur?

[Jensg]

Schweißinverter geht schon, haben wir mit nem Diaprojektor damals bei Gerhard Last beim Treffen gemacht.

Spannungstechnisch hat Stefan recht, die Inverter haben ca. 30V bei Nennstrom, nur ist der Strom ja niedriger. Leerlaufspannung den preiswerten Inverter liegt ei ca. 130V nach Glättung mit Kondensator.

Jens

[Thomas]

vor 6 Stunden schrieb Filmschauer:

Der Motor ist nicht das Problem, dieser ist bereits mit Frequenzumrichter auf 230v umgebaut.



Mit Kohlenbogenlampe meinte ich natürlich Xenon, also zb. Osram Xbo.

Ich habe hier eine ushio uxl 800-0 liegen.

l

leider findet man zu dieser im Internet keinerlei Informationen.

Kann ein billiges Schweißgerät echt eine komplette Filmlänge die Spannung halten ohne in Rauch aufzugehen? 🤔 Am einfachsten klingt bisher der Umbau auf halogen, aber das ist doch dann eine völlig andere Farbtemperatur?

OK - Xenon ist natürlich ein anderes Thema. Zu Nutzung von Invertern bei Xenon wurde hier im Forum schon viel geschrieben. Ich verwende seit 10 Jahren einen 99€ Inverter für einen 1,6KW Kolben im Heimkino. Für 3 Vorstellungen täglich ist er sicherlich nicht ausgelegt aber 1-2 Filme pro Woche schafft er offensichtlich ohne Probleme.

[Jensg]

Schafft er auch. Bei Dauerbetrieb muß man die Siebelkos genau überwachen, die werden doch recht warm und trocknen daher schneller aus. Ansosnt scheinen mir die billigen SMD geräte schon dauertauglich. Besserer Lüfter schadet nicht, die 24V Computerlüfterchen sind nicht für 6h Vollgas am Tag ausgelegt.

Auch bei den von mir bevorzugten Jäckle Invertern wurden die Elkos nach einigen Jahren getauscht, si bekamen einen dicken Deckel und trockneten ebenfalls aus.

Jens

[Filmschauer]

Schwierig.



Es wird wohl auf die Variante mit 36v und 400watt halogen hinauslaufen, ist wohl auf Dauer die günstigste und einfachste Variante.



Aber warum lieber halogen anstatt HQI?

HQI kommt doch von der Farbtemperatur her viel näher an die Xenon Kohlebogenlampe heran, oder?

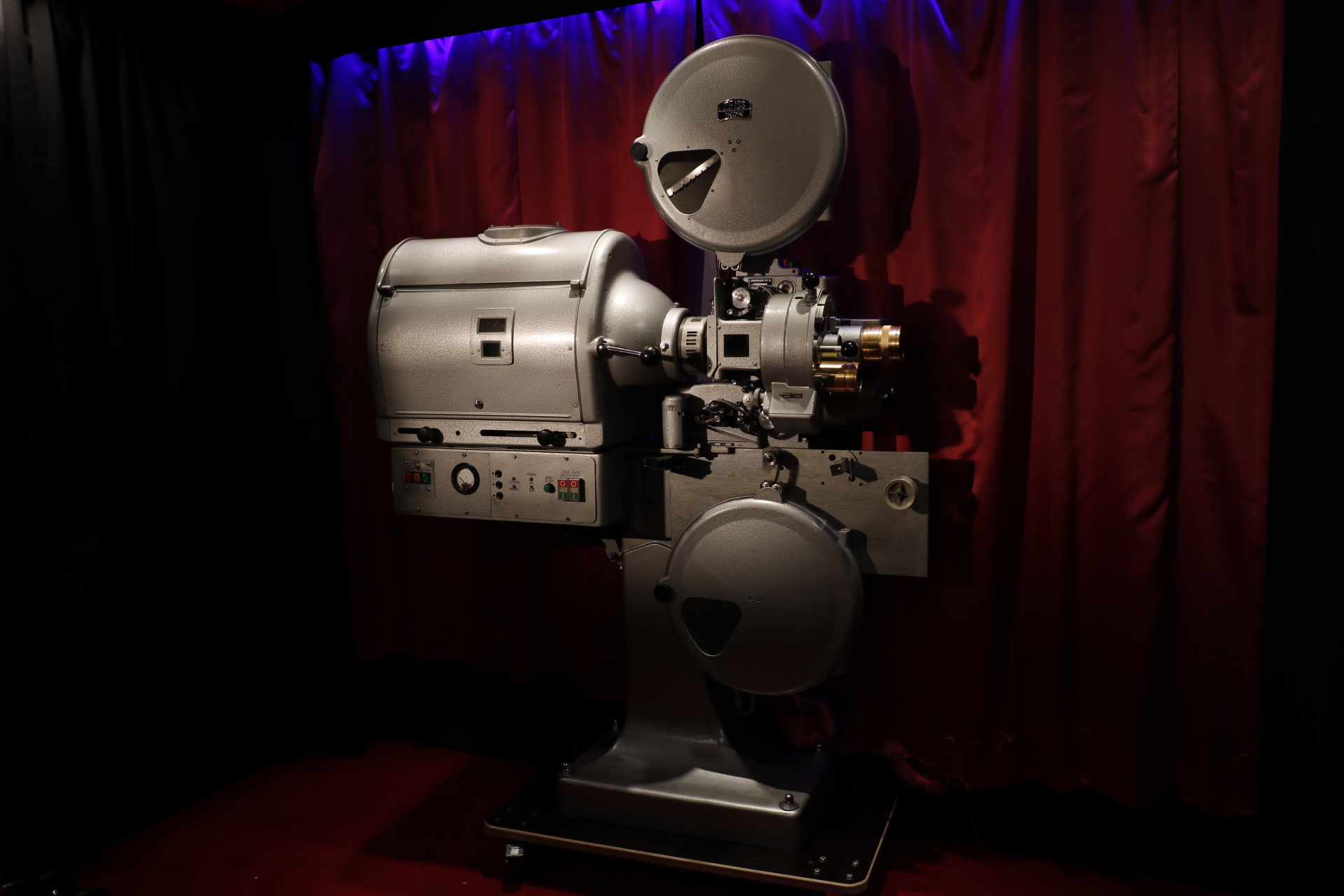

Anbei Mal ein Foto von der schönen Maschine.

[Thomas]

Es mag sich heute geändert haben. Aber früher waren HQI-Lampen quasi nicht flimmerfrei hinzubekommen. Netzfrequenz vs. 24fps.

[stefan2]

Was ganz gut zu Gehen scheint, sind die 450 W Quecksilber Ultrahöchstdruck Brenner mit Spiegelgehäuse von den Sony SRX Maschinen. Diese wurden mit den Schaltnetzteilen von Thailändischen Filmfreunden sehr oft mit Erfolg verwendet, scheint recht hell zu sein, kompakt und einfach in der Realisation.

[TK-Chris]

Um deine Gerätschaften voll auszunutzen, fehlt übrigens noch ein Dolby-Digital lesegerät, denn das kann die alte Ernemann so ohne weiteres nicht. (ggf. hab ich noch ein Ernemann Kombi-Tongerät neuerer Bauart liegen, das würde an die alte Dame passen und kann neben Lichtton auch Digitaldolby)



Im Übrigen: Schöne Maschine, sogar mit originalem Revolver.

Edited January 18 by TK-Chris (see edit history)

[Filmschauer]

Am 17.1.2023 um 21:14 schrieb Thomas:

Es mag sich heute geändert haben. Aber früher waren HQI-Lampen quasi nicht flimmerfrei hinzubekommen. Netzfrequenz vs. 24fps.

Das klingt plausibel...



Ich bestelle gerade alles was ich brauche für den Umbau auf 400watt halogen.

Ich bin gespannt.



Ja, den Dolby Reader hole ich mir bei Möglichkeit, zunächst probiere ich es aber so.

Wichtiger wäre mir tatsächlich noch ein spulenturm damit ich nicht alle 20 Minuten den nächsten akt einfädeln muss.

Edited January 18 by Filmschauer (see edit history)

[Jensg]

Spulenturm, da habe ich noch ein Altgerät zur Abholung, Steuerung mittels PA-Endstufe, sieht nicht toll aus, funktioniert aber.

Kannst haben, mußte aber holen.

Jens

[carstenk]

Filmschauer - bist Du sicher, dass das alles auf 14qm passt?

Edited January 19 by carstenk (see edit history)

[Cremers Claus]

Am 19.1.2023 um 13:58 schrieb carstenk:

Filmschauer - bist Du sicher, dass das alles auf 14qm passt?

Was nicht passt wird eben passend gemacht so wie in den bekannten klassischen deutschen Schachtelkinos.

[Dent-Jo]

E8b ist nicht schlecht, Du solltest Dir aber unbedingt zumindest das Benutzerhandbuch genau durchlesen. Du scheinst nicht so wirklich mit dem Thema vertraut zu sein. Jeder Projektor hat seine Bedürfnisse und seine Macken, die gerne mal kaputt gehen. Gerade auch die 8b. Eine 9 oder 10 wäre die deutlich bessere Wahl gewesen. Oder eine Bauer.

Du wirsz noch merken, was Du noch alles brauchen könntest oder wirst. Und auf welche technische Probleme Du vermutlich Du noch stoßen wirst. Aber dafür ist hier das Forum (noch) genau das richtige, trotzdem alles heute digital ist.

Kohlebogen im Wohnzimmer / Heimkino ohne geeigneten Abzugslüfter nach draußen ist (fast) wie Holzofen ohne angeschlossenes Ofenrohr. Naja fast.

Wie groß ist denn Deine Leinwand? Bis 3 Meter Breite bekommt man 400w Halogen ein ganz gutes Bild hin, auch wenn die Lichtfarbe nicht ganz passt. Also Trafo eignet sich ein altes TK Schaltgerät, bei dem man sich die entsprechenden Trafoabgriffe raussucht.

Auf die Gefahren beim Umgang mit Hochdrucklampen bei Verwendung derselben (Xenonkolben) sei in diesem Zusammenhang hingewiesen.

Du bist ein bißchen spät dran mit dem Sammeln von 35mm Film. Das, was es noch gibt, ist preislich wahnsinnig teuer. Einen Projektor hast Du nun. Ich vermute, ich weiß welchen Du über ebay Kleinanzeigen erworben hast. Filmtechnisch kann so ein Hobby aber sehr ins Geld gehen...





Wie betreibst Du die 8b, wenn Du keine Drehstrom hast?

Frequenzumrichter? Anlaufkondensator? Letzterer kann in kalten Räumen mit Film dazu führen, dass Sie nicht gemächlich langsam anläuft beim starten auf der 1/2 Hebelstellung.

[Dent-Jo]

Am 18.1.2023 um 21:38 schrieb Filmschauer:

Das klingt plausibel...



Ich bestelle gerade alles was ich brauche für den Umbau auf 400watt halogen.

Ich bin gespannt.



Ja, den Dolby Reader hole ich mir bei Möglichkeit, zunächst probiere ich es aber so.

Wichtiger wäre mir tatsächlich noch ein spulenturm damit ich nicht alle 20 Minuten den nächsten akt einfädeln muss.

Wieviele Filme hast Du?

Bist Du sicher, dass ein 4000M Turm das Richtige ist?

Immer Film auf und abbauen nur für einmal Filmschauen zu Hause?

Warum nicht 1800M Betrieb? Nur einmal Rollenwechsel pro Film, das ist erträglich und bei 14qm seeeehhhr platzsparend.

Du wirst auch noch erleben, dass nicht die technische Ausrüstung das ist, was den Platz braucht. 😉 Sie Dich also vor, dass Du genug Lagerfläche bereit hältst.

[Filmschauer]

Der Projektor wird momentan generalüberholt von mir und einen guten Freund der Ahnung von Elektrik hat.

Zunächst wurde sämtliche Verkabelung erneuert.

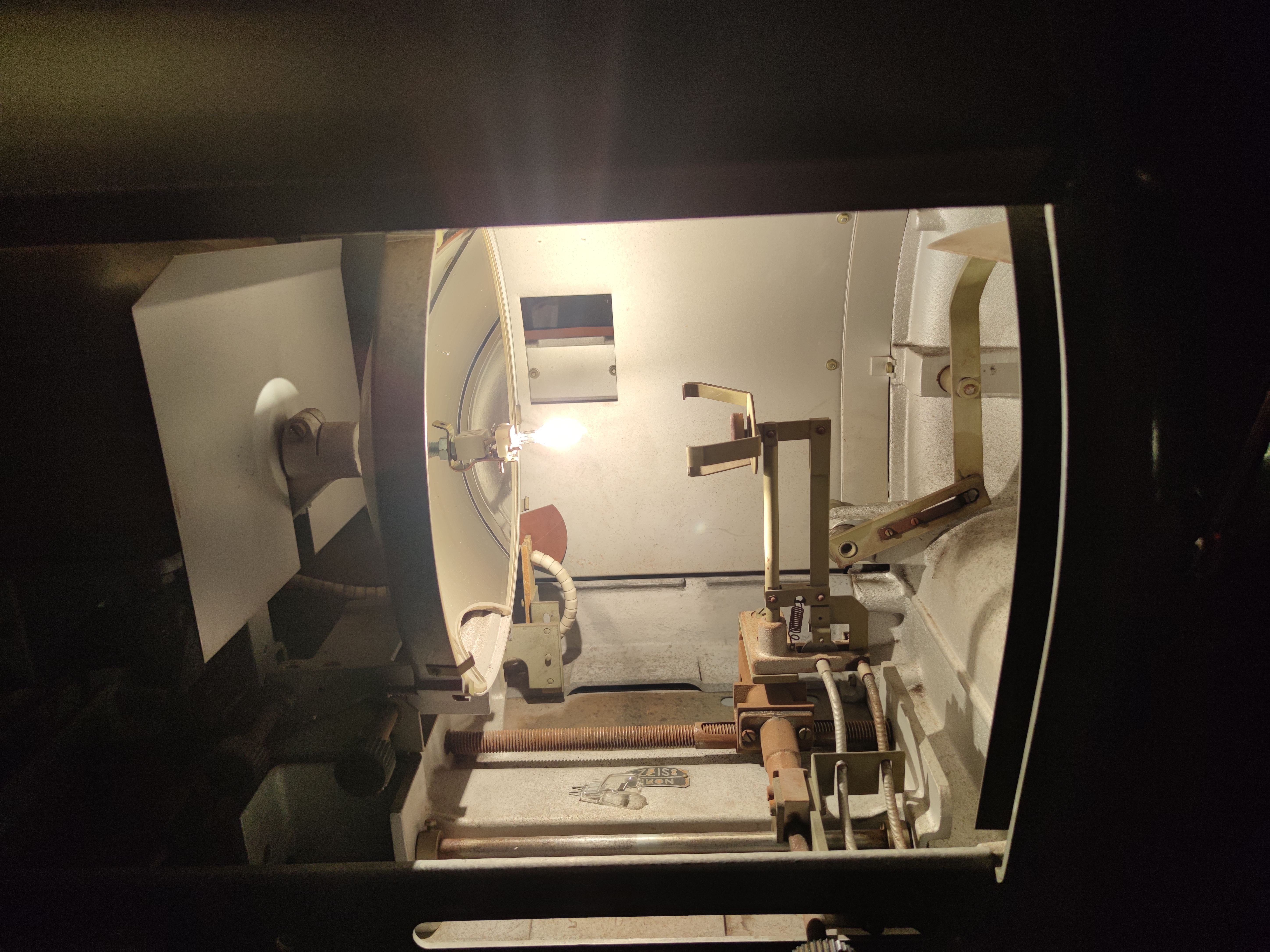

Wir haben nun eine 400 Watt halogen eingebaut, welche mit einem Ringkerntrafo aus einen Overheadprojektor betrieben wird. Der Motor wird mit einem Frequenzumrichter betrieben.



Als nächstes wird alles angeschlossen und mit den Schaltern und Tastern verbunden. (Lampe, Motor, Fokus, Revolver, tonlampe usw)

Das Revolver stellt uns anschlusstechnisch noch vor ein kleines Problem.

Wir haben 3 Taster und 3 leds für 3 objektive. Wir wollen das jedes Objektiv einen Taster bekommt und dabei die LED für das jeweilig aktuell gewählte Objektiv leuchtet. Wir wissen noch nicht so Recht wie wir das anstellen 😄



Ansonsten läuft alles. Öl ist auch besorgt und wird nachgefüllt. Wir überlegen auch ob es Sinn macht den Projektorkopf zu öffnen und zu schauen in welchem Zustand die Mechanik ist. Macht das Sinn?



Spulenturm und Klebepresse steht auch bereit, einen Film und mehrere Trailer liegen auch bereit 🙂

Ich plane für Mitte Sommer die erste 35mm Vorführung.

[Jensg]

Hm, nicht sehr effizientes Beleuchtungssystem. Beim Vertikalkolben half ja der Hilfsspiegel noch mit, den Wirkungsgrad zu verbessern.

Jens

[Thomas]

In der Position habe ich die 36/400-Lampe auch mal eingebaut. Leider wurde der Glaskolben unten schnell schwarz. Bei senkrechter Montage wurde das Bild wesentlich heller. Zudem sieht deine Lampenfassung eher nicht danach aus, als ob sie die dauerhaft 11A aushält, aber das mag täuschen. Gut waren immer die Fassungen von K-A-Röhrs/Berlin, aber die scheint es nicht mehr zu geben.
