Helge

Ich würde das Poti auslöten und alle zugehörigen 6 Anschlüsse über 12 Leitungen herausführen (wobei Du den Masseanschluss verbunden lassen kannst, bleiben noch 4 aufgetrennte Anschlüsse mit 8 Leitungen + Masse). Dann kannst Du beide Varianten bequem überprüfen.

Wenn ich mir den Schaltplan so anschaue, könnte der Ausgang des Lautstärke-Potis (in Richtung Endstufe) eine Möglichkeit sein. Die Pegel werden aber auch da niedrig sein, daher wirst Du auch da einen aktiven, hochwertigen Equalizer mit hoher Eingangsempfindlichkeit benötigen. Du kannst auch die Eingangsseite des LS-Potis mal ausprobieren.

Ich würde beides ermöglichen, daher Default A und B per Reset-Taste

Was für ein überflüssiges, größtenteils falsches Geschwurbel, daß noch nicht einmal wirklich etwas mit der (auch schon OT) Diskussion zu Latein zu tun hat😀😀😀 Also doppelt OT Auf den Inhalt werde ich gar nicht eingehen Laß‘ es lieber sein😉

Dann ist das ein Mißverständnis. Ich ging davon aus, daß Du die Anzahl der Impulse innerhalb einer Minute überprüfst. Du mißt aber nicht mit einer (sehr genauen) Uhr die Anzahl der Impulse in 1 Minute (entspräche ca. 600 ppm), sondern Du mißt quasi die Länge der 1500 Impulse mit einer (noch viel genaueren) Messeinrichtung, in Deinem Beispiel auf ca. 30 ppm. Damit ergibt sich erst bei ca. 20 Minuten ein maximaler Fehler von 1 Bild (vorausgesetzt, die 0,002 Sekunden entsprechen in etwa der Messgenauigkeit)

Du nutzt eine Uhr, um die Länge von 1500 Impulsen auszumessen (Soll: 60 Sekunden). Damit kannst Du im besten Falle eine maximale Asynchronität von einem Bild/Minute sicherstellen, oder? Das müsste jeder Quarz ohne irgendeine Korrektur hinbekommen? Das scheint mir jetzt nicht so genau.

Das ist klar, da hat dann schon jemand die Arbeit gemacht 😎

Die Ungenauigkeit eines Quarzes kann man z.B. mit einer (genau abgeglichenen) Quarzwaage ermitteln. Man kann einen Quarz dann mithilfe Trimmerkondensatoren auf die exakte Frequenz „ziehen“, das geht aber immer etwas zu Lasten der Stabilität. Man kann aber auch die mithilfe der Quarzwaage gemessene Frequenz mit der Sollfrequenz ins Verhältnis setzen und den Faktor in der Teilerkette berücksichtigen…

😀lass es lieber bleiben 😀

Naja - Ausnahme? Eher recht häufig, wenn auch nicht die Regel! (Was auch immer ein „männlicher“ Beruf wäre😉)

Der vernähte Kabelstrang erinnert mich sehr stark an mein Grundpraktikum bei der Post im Jahre 1978. Wir mussten Verteiler- und Schaltschränke verdrahten, alle Leitungen wurden exakt rechtwinklig verlegt und sehr genau und kompliziert zusammengebunden.

Dann ist das tatsächlich sehr merkwürdig

Ist denn beim Bauer dieses Lämpchen überhaupt zum Austausch durch den Anwender gedacht? Also ohne Schraubenzieher zugänglich? Wenn nein, würde das die fehlende Erwähnung in der Bedienungsanleitung erklären, wenngleich kaum im Service Manual… Diese fest im Inneren verbauten Lampen werden eigentlich immer mit erheblicher Unterspannung betrieben. Bei meinem Visacustic leben 2 davon seit nunmehr über 40 Jahren…

Standlicht bei eingeschalteter Raumbeleuchtung wäre jetzt auch keine Anforderung, denke ich… Nach meiner Erfahrung mit Zweibandvertonung wäre mir persönlich das An- und Abstecken des M1 zu lästig, ich habe mehr als einmal (wegen kleiner Bedienfehler oder Störungen) wiederholt die Startmarke ansteuern dürfen 😏 Wichtig wäre auch ohne echte Standlicht-Fähigkeit aber m.E. (später dann) eine Slave-Steuerung ohne die Notwendigkeit eines Dowsers, damit auch Besitzer ohne Umbau in deren Genuss kommen 😉

Das wäre ja schon eine wichtige Voraussetzung, damit wäre eine spätere Erweiterung wohl möglich. Hat der Bauer eine eingebaute Standlichtfunktion?

Zum ESS kann ich nichts sagen, aber beim BVS wird der Projektor angehalten, wenn die Impulse ausbleiben und wieder gestartet, wenn sie wieder da sind, wenn ich mich recht erinnere, wird auch die Lampe geschaltet. Ich werde das mit der Lampe im neuen Jahr mal testen.

Lässt sich das eventuell später zum Master-Slave-Mode ausbauen?

Sehr gut! Ich freue mich darauf!

Die Reparatur der Elektronik steht jetzt auch als Artikel bei Filmkorn: https://www.filmkorn.org/geheimer-elko-im-visacustic-und-noch-ein-gut-versteckter/ Vielen Dank an @Friedemann Wachsmuth für die Unterstützung und die Übersetzung ins englische.

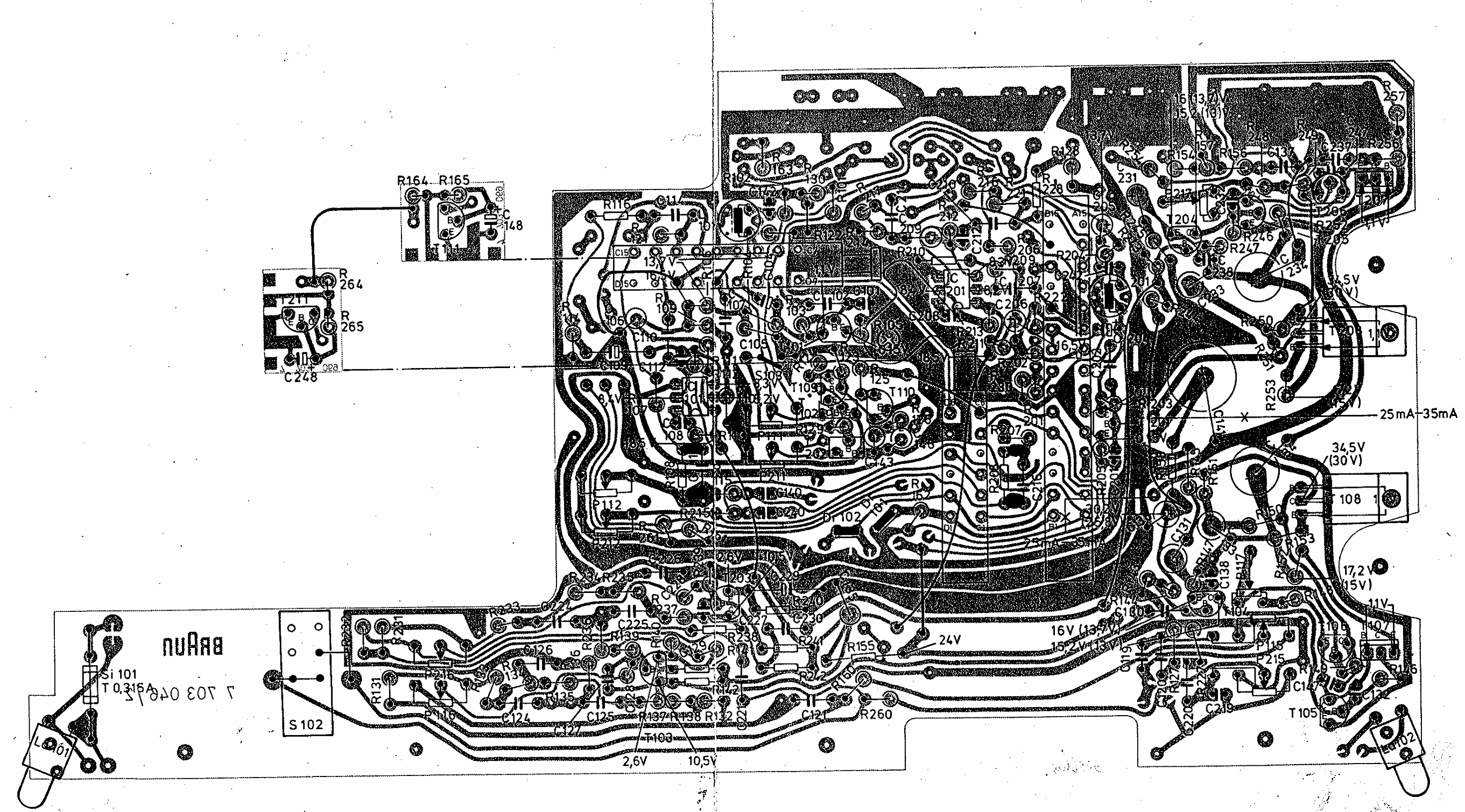

Oben ist übrigens der falsche Bestückungsplan hineingerutscht (der des Visacustic 100). Hier der des Visacustic 1000:

Eigentlich etwas OT, aber nur etwas. Man hat Anfang der 70er Transistor-Chips auf gestanzte Träger gebondet und mit Kunststoff vergossen. Durch den Stanzvorgang hatten die Anschlußdrährte scharfe Kanten, die dann über die 50 Jahre zu Haarrissen, Feuchtigkeit dringt ein und es knackt je nach Temperatur ununterbrochen im Lautsprecher. Man tauscht am Besten alle betroffenen Typen aus. Ein bekannter Fehler vieler Geräte aus dieser Zeit.

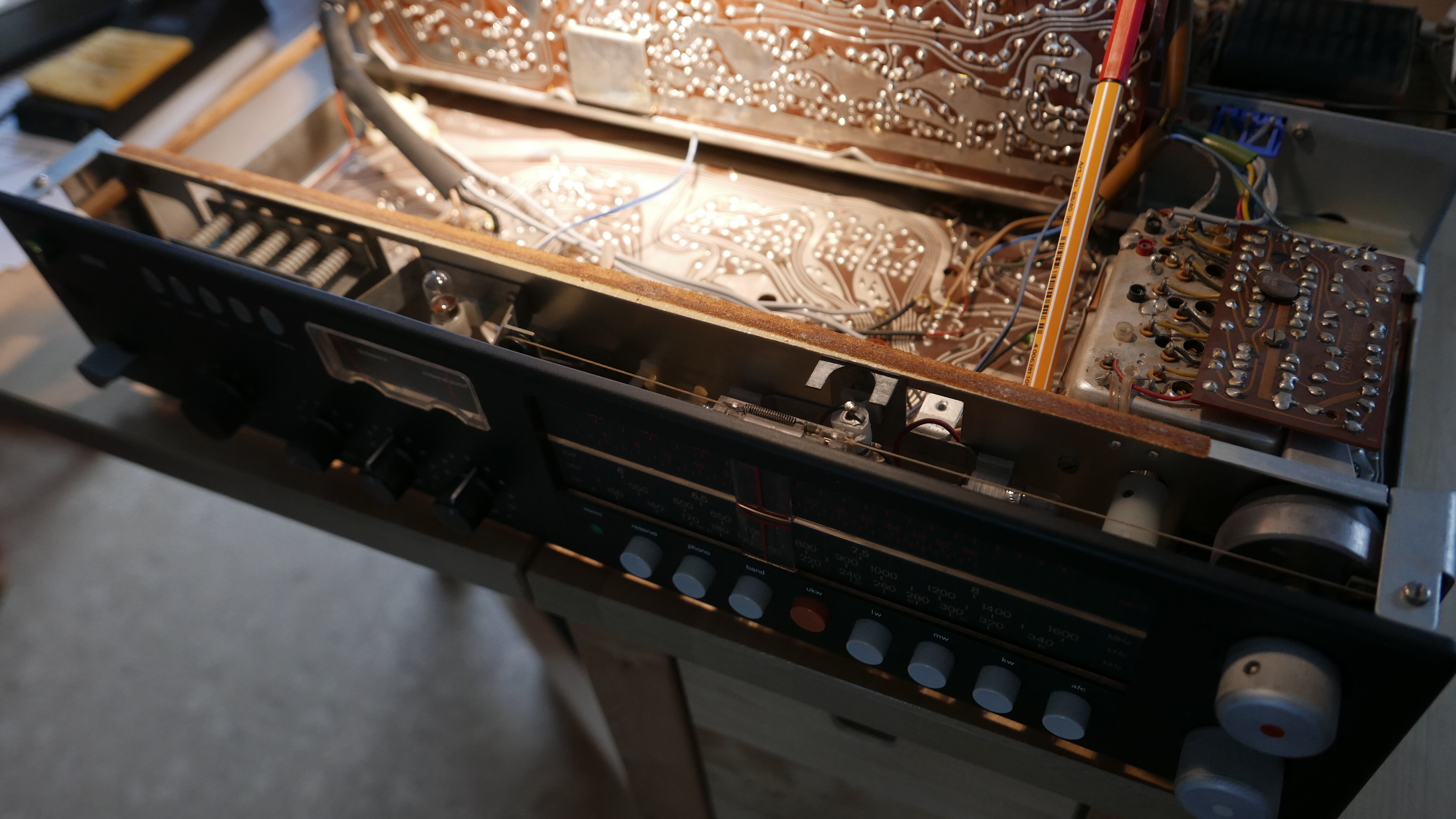

Und natürlich ist nach der Reparatur vor der Reparatur 😉 Bei meinem Braun Receiver Regie 510 waren dann anschließend noch ca. 20 Transistoren zu tauschen (schließlich sollen an Weihnachten ja Weihnachtslieder abgespielt werden können), aber das hatte dann nichts mehr mit Schmalfilm zu tun 🙂

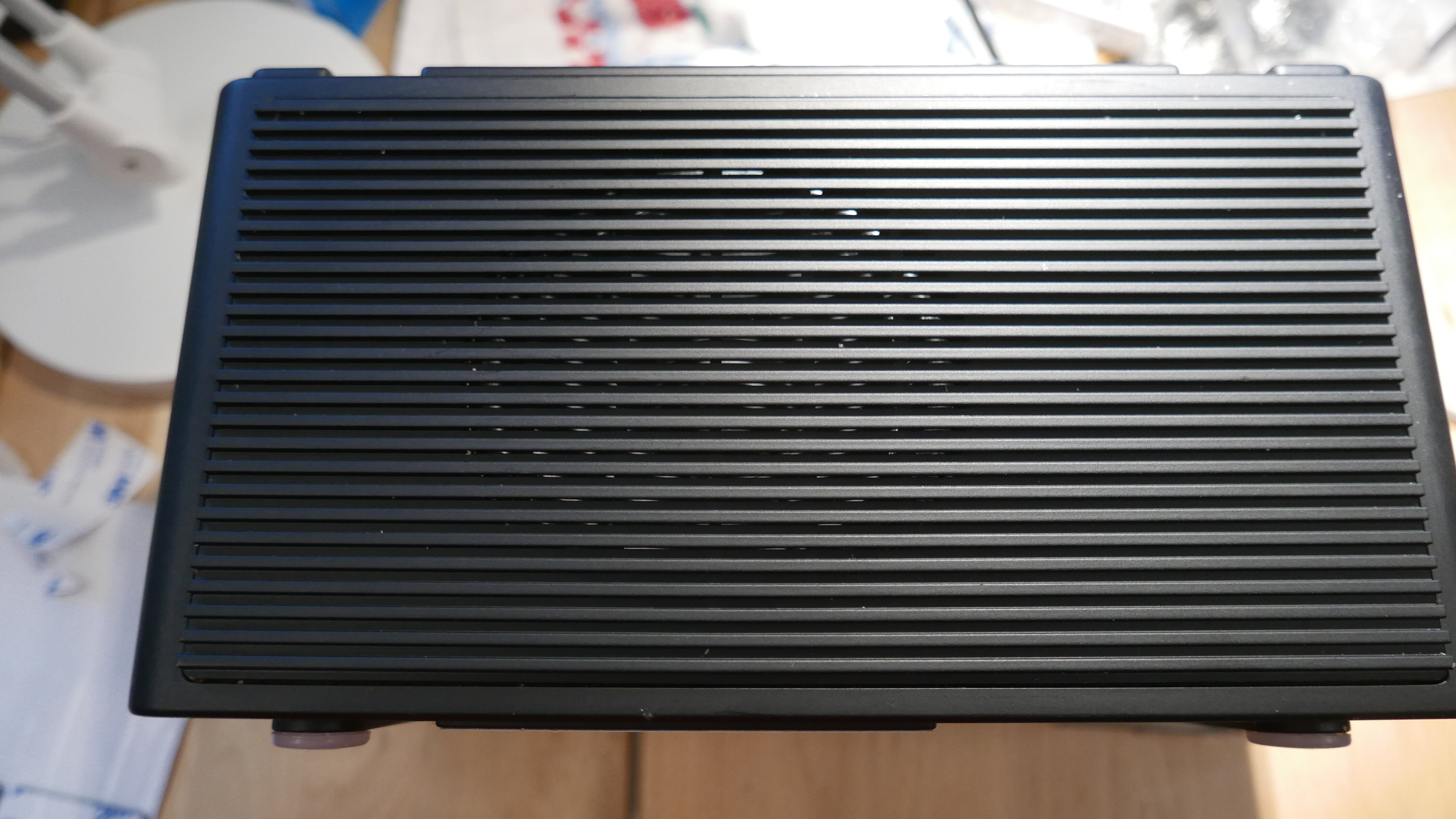

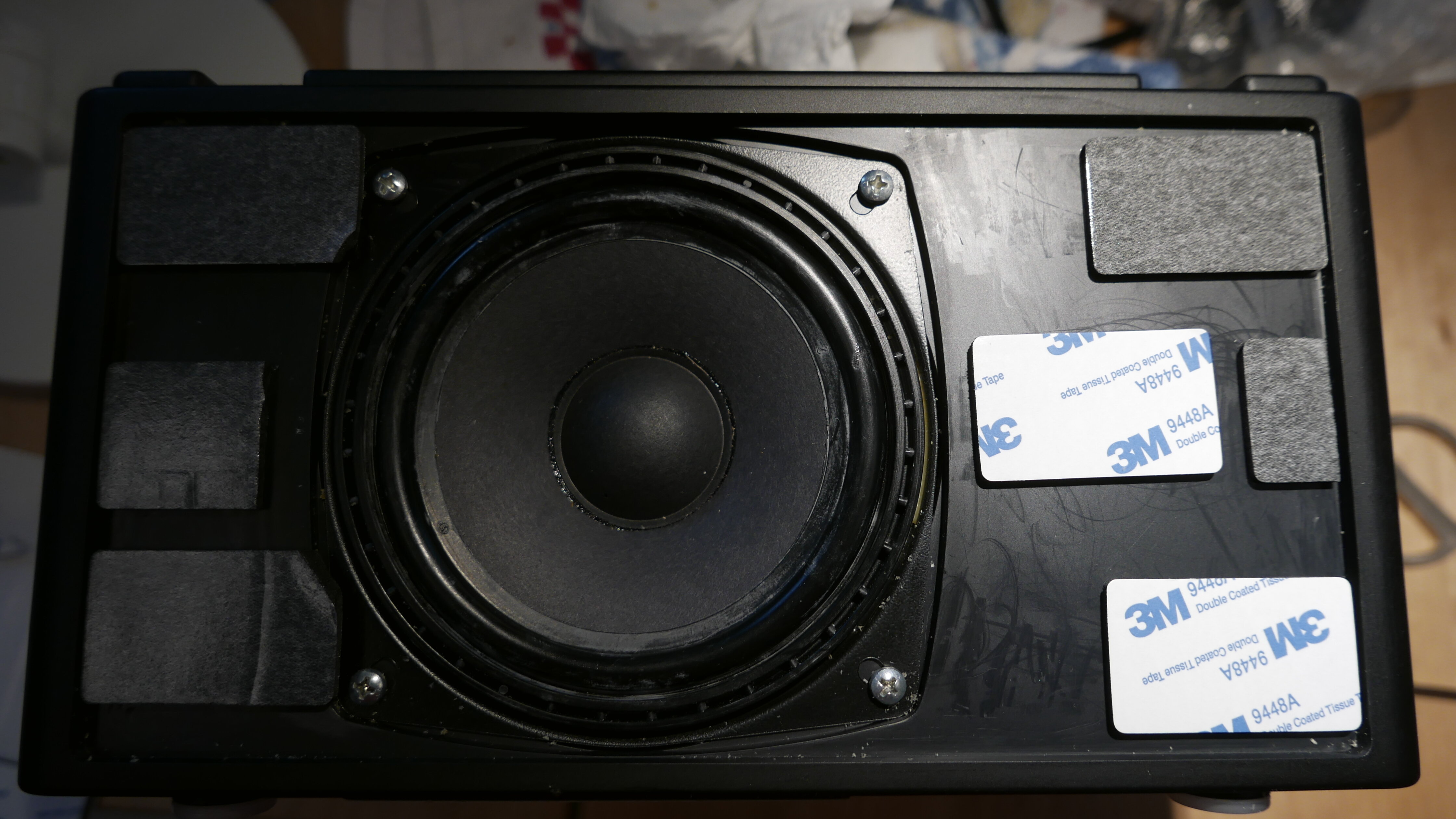

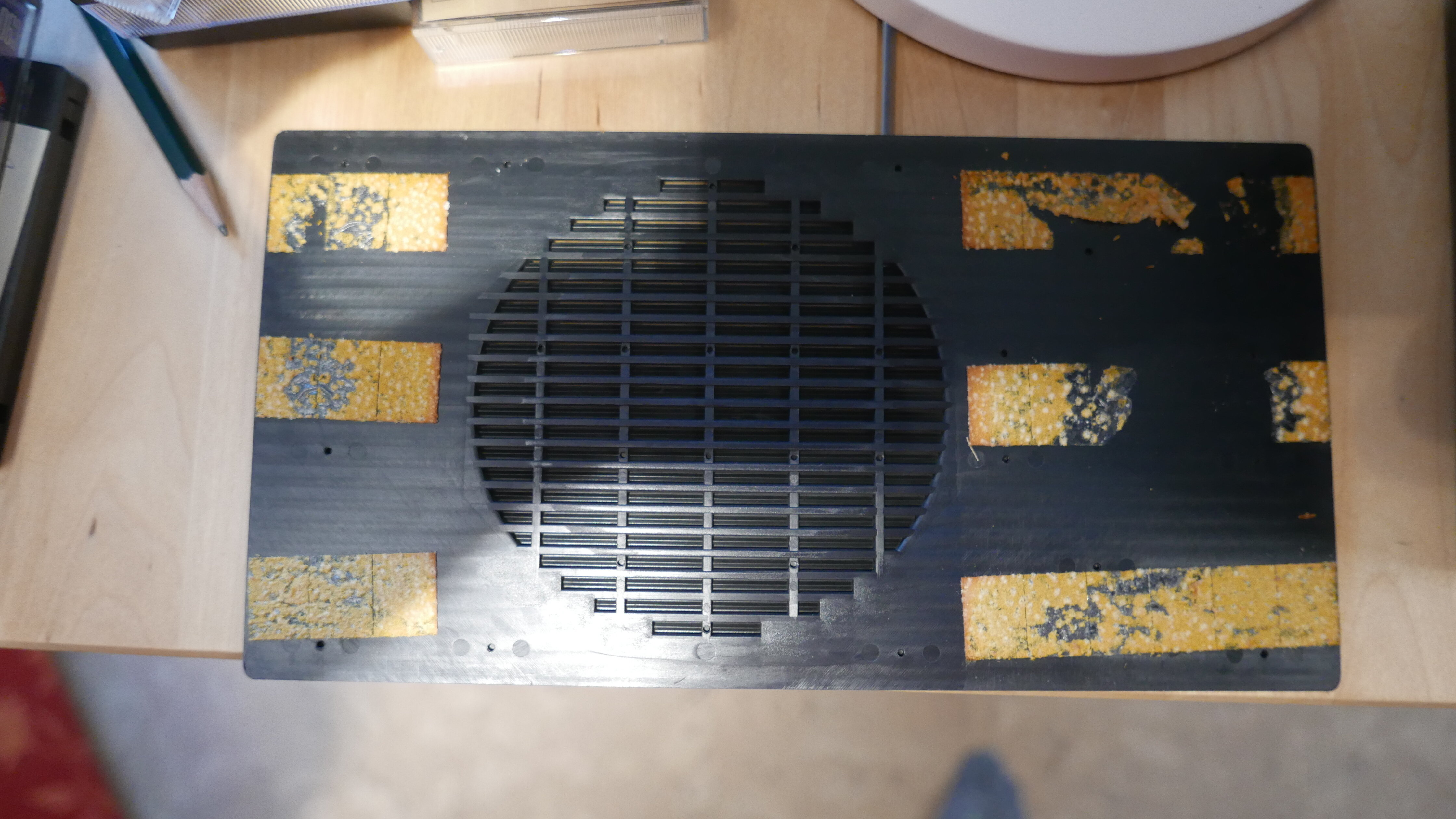

Und am Schluß habe ich noch die marode Visacustic Lautsprecherbox repariert das Frontgitter ist damals mit doppelseitigem Klebeband aus Weich-PVC aufgeklebt worden. Das hat sich in den 40 Jahren bei allen meinen Visacustic Lautsprechern aufgelöst. Alles entfernt und Scotch Klebepads (doppelseitig) aufgeklebt (1mm Stärke genügt übrigens) Und alles auch hier wieder gut

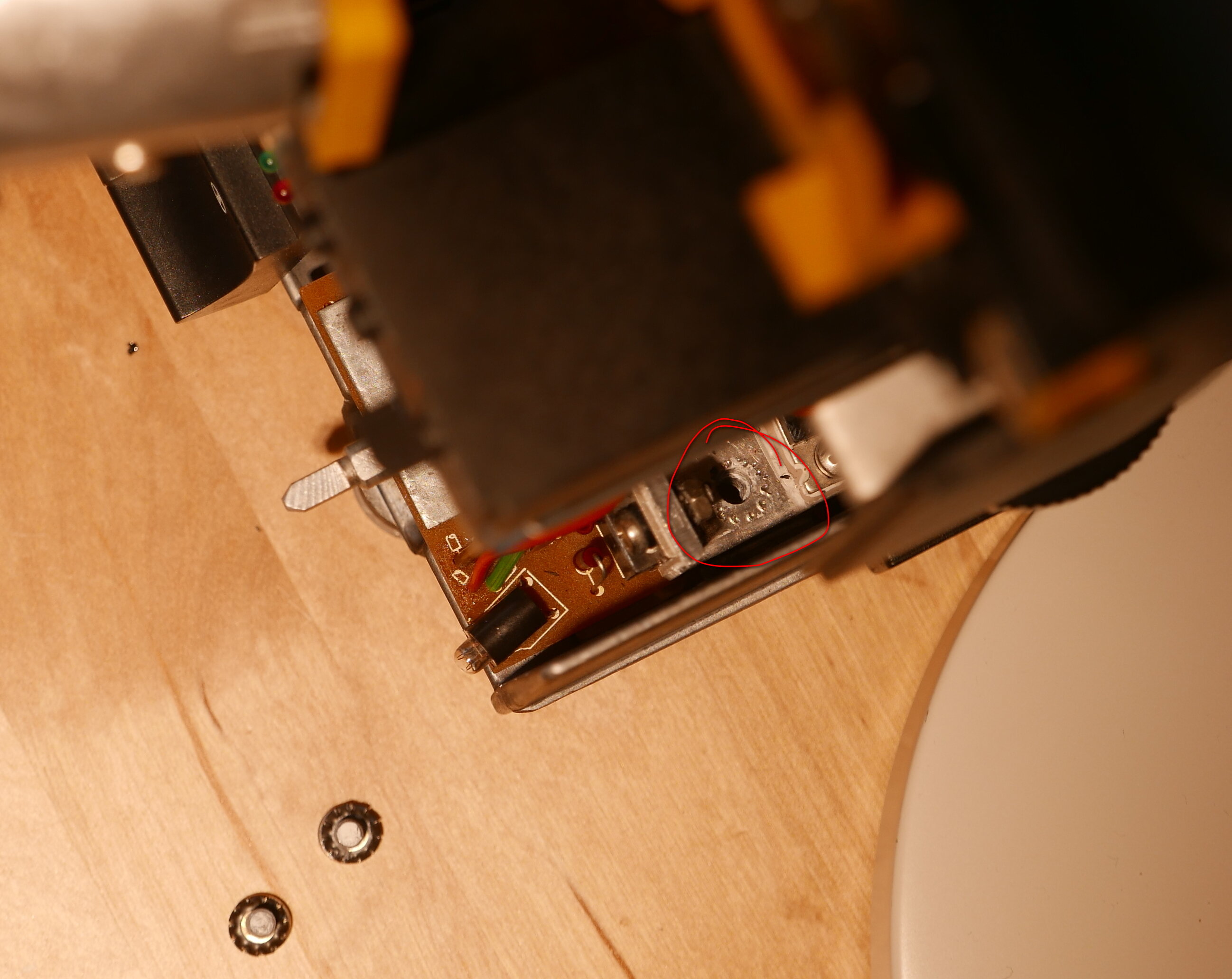

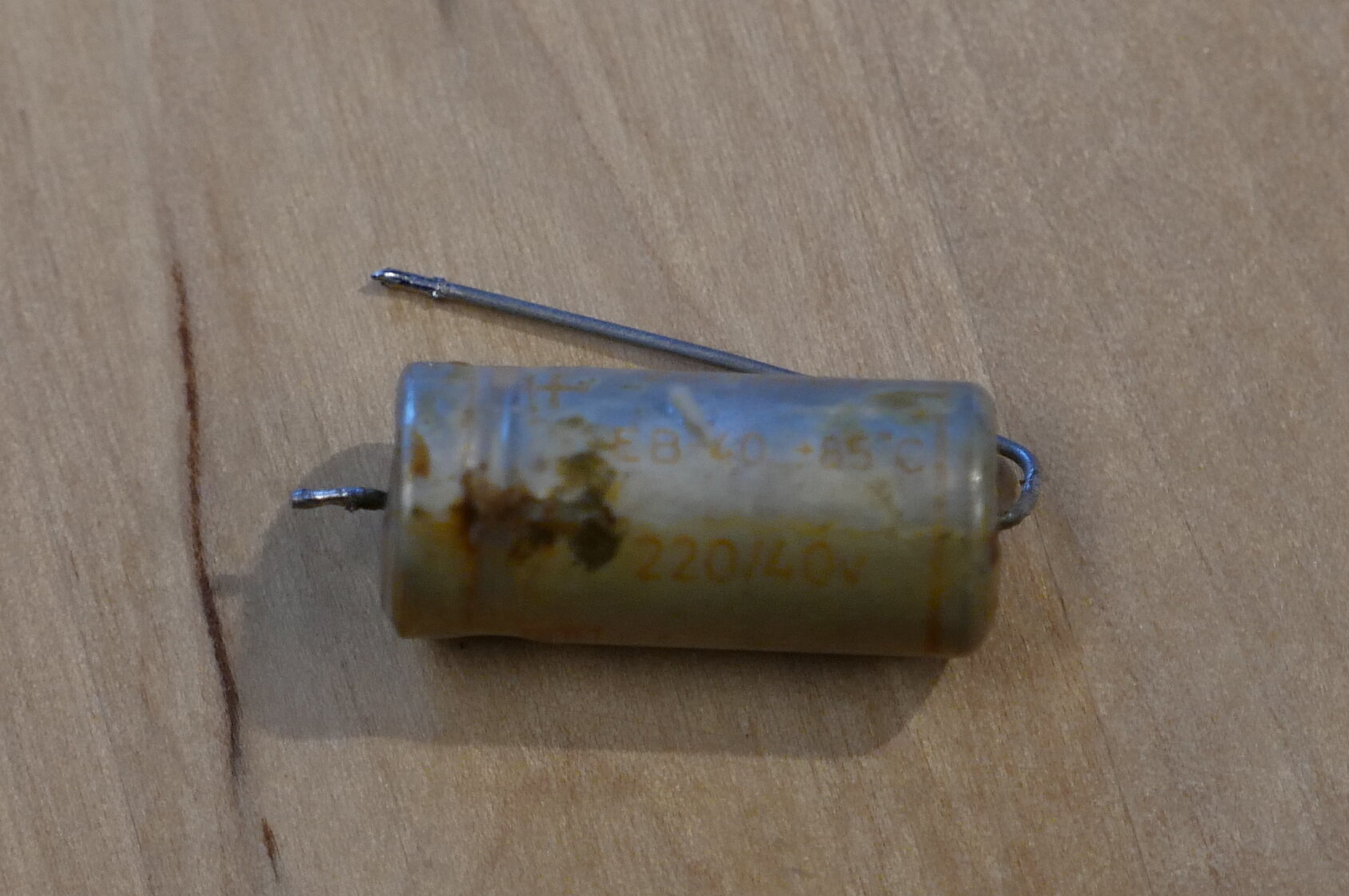

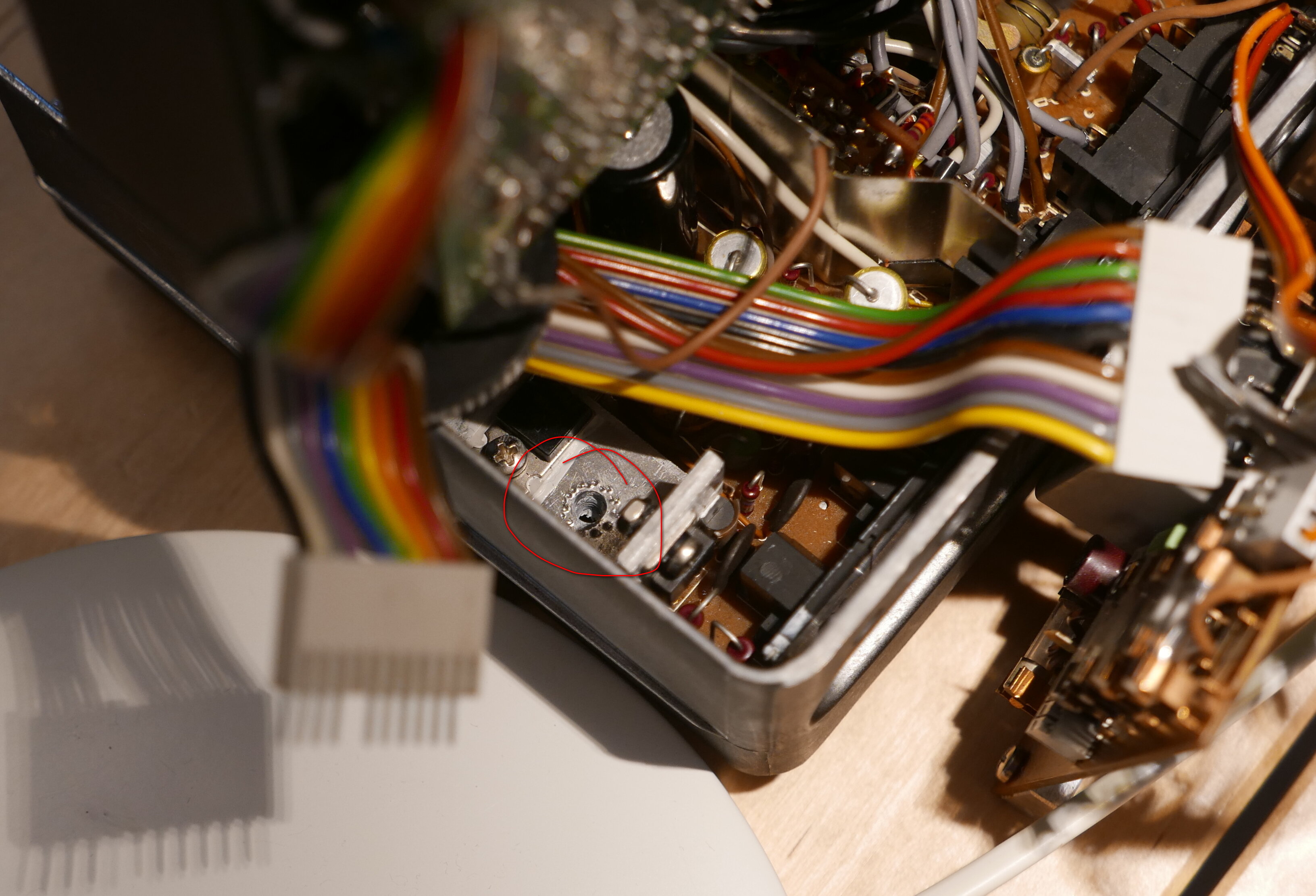

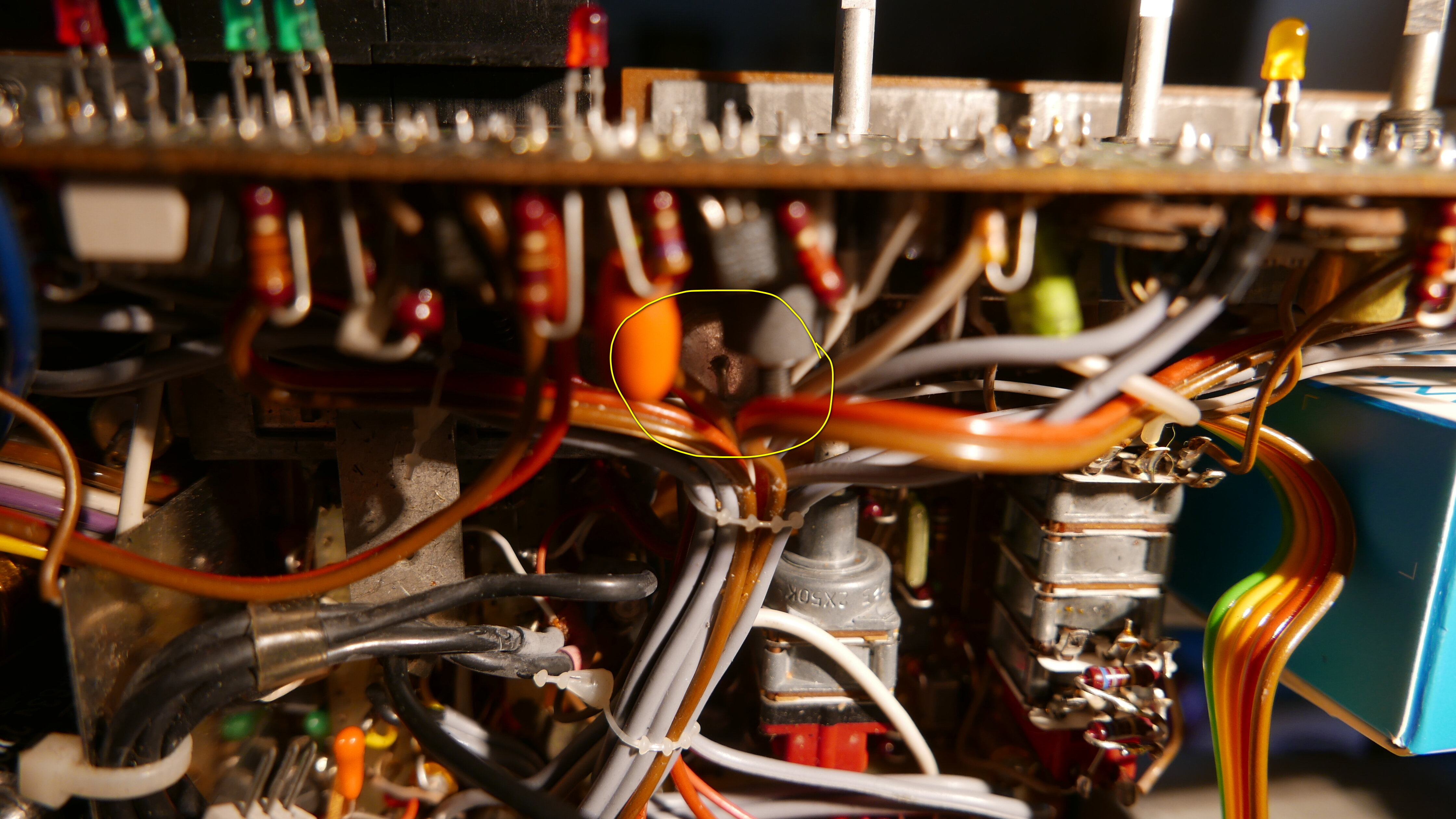

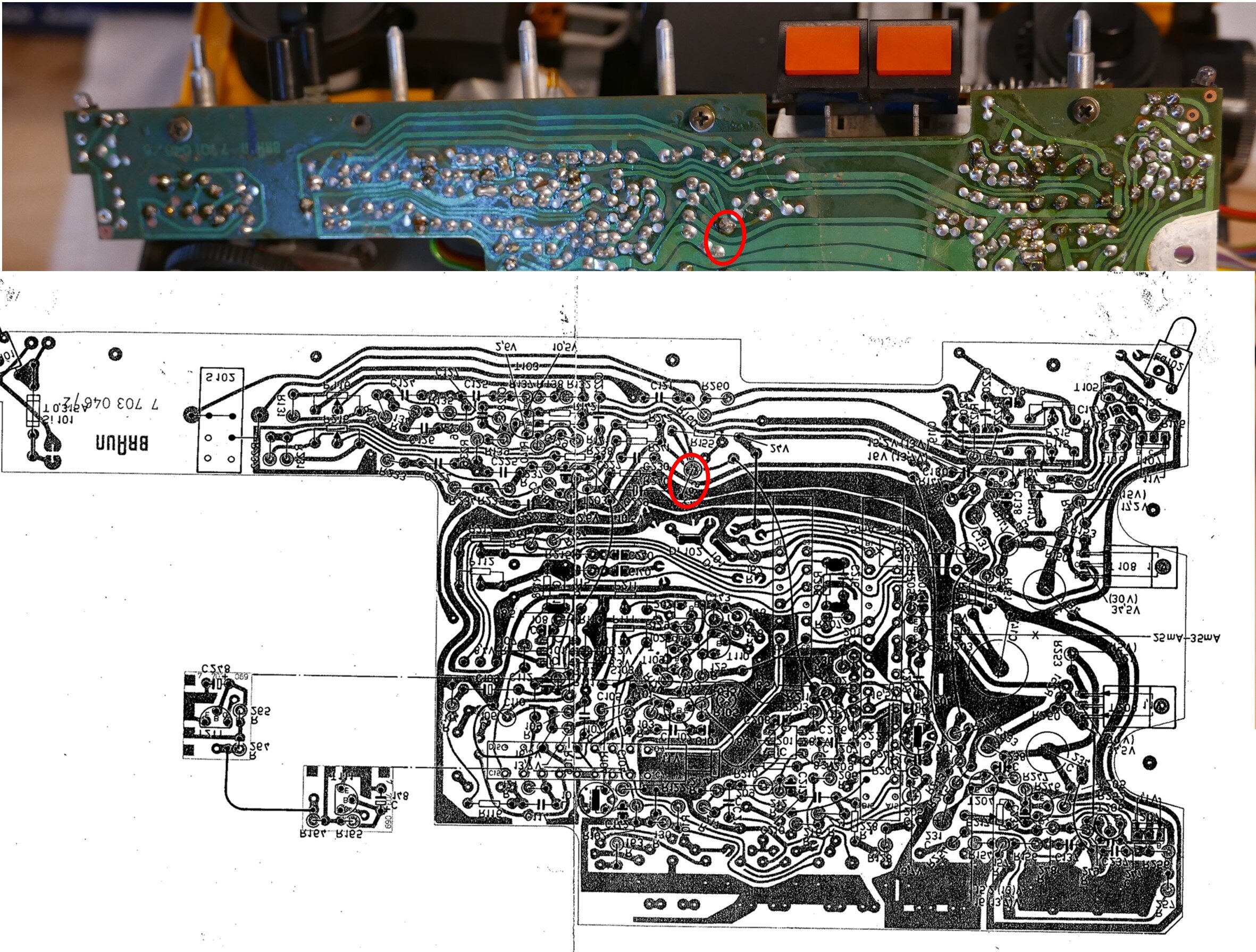

Ich habe festgestellt, daß Braun eben die Leiterplatte kaum geändert hatte (zwischen Visacustic 1000 und 2000). Daher habe ich den Bestückungsplan gespiegelt und über ein Foto der LP gelegt: So konnte ich die Lötstellen identifizieren und damit den Bösewicht. Von oben versteckt er sich ganz gut: Nach dem Auslöten: Er riecht auch nach defektem Elko! Das ist der neue: Nach Einlöten alles wieder zusammengesteckt, zusammengeschraubt und in Betrieb genommen. Und der Ton spielt wieder wie er soll!

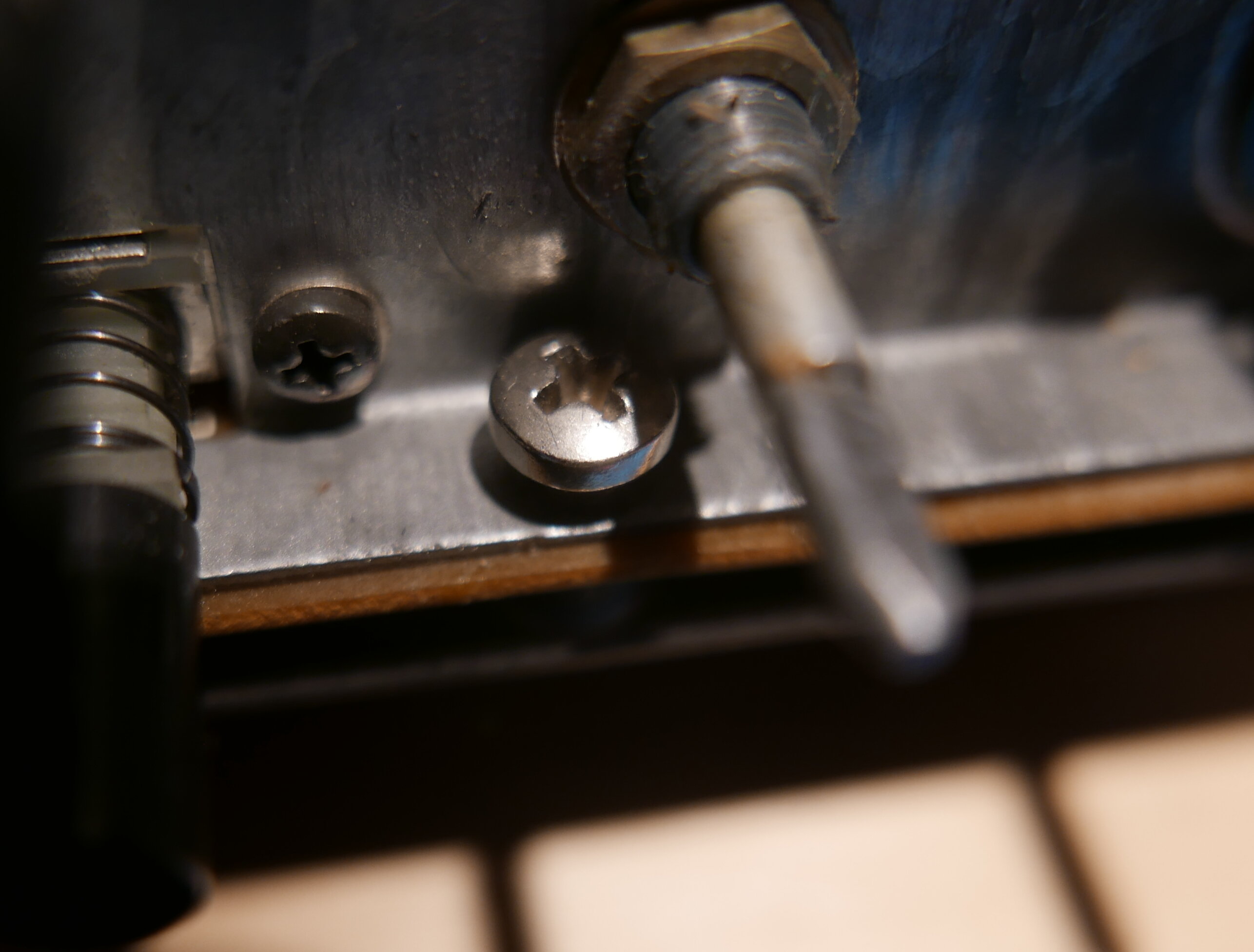

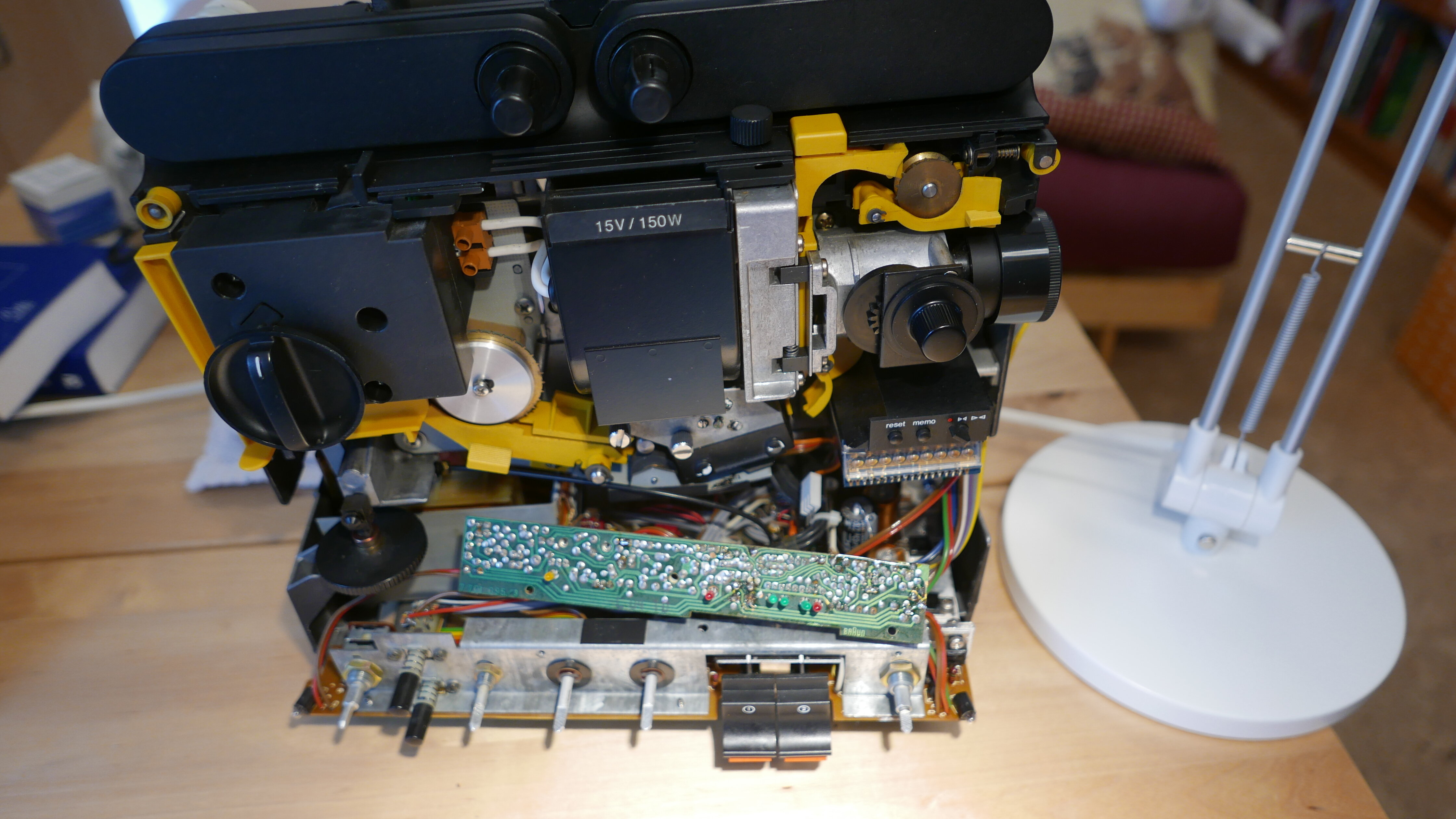

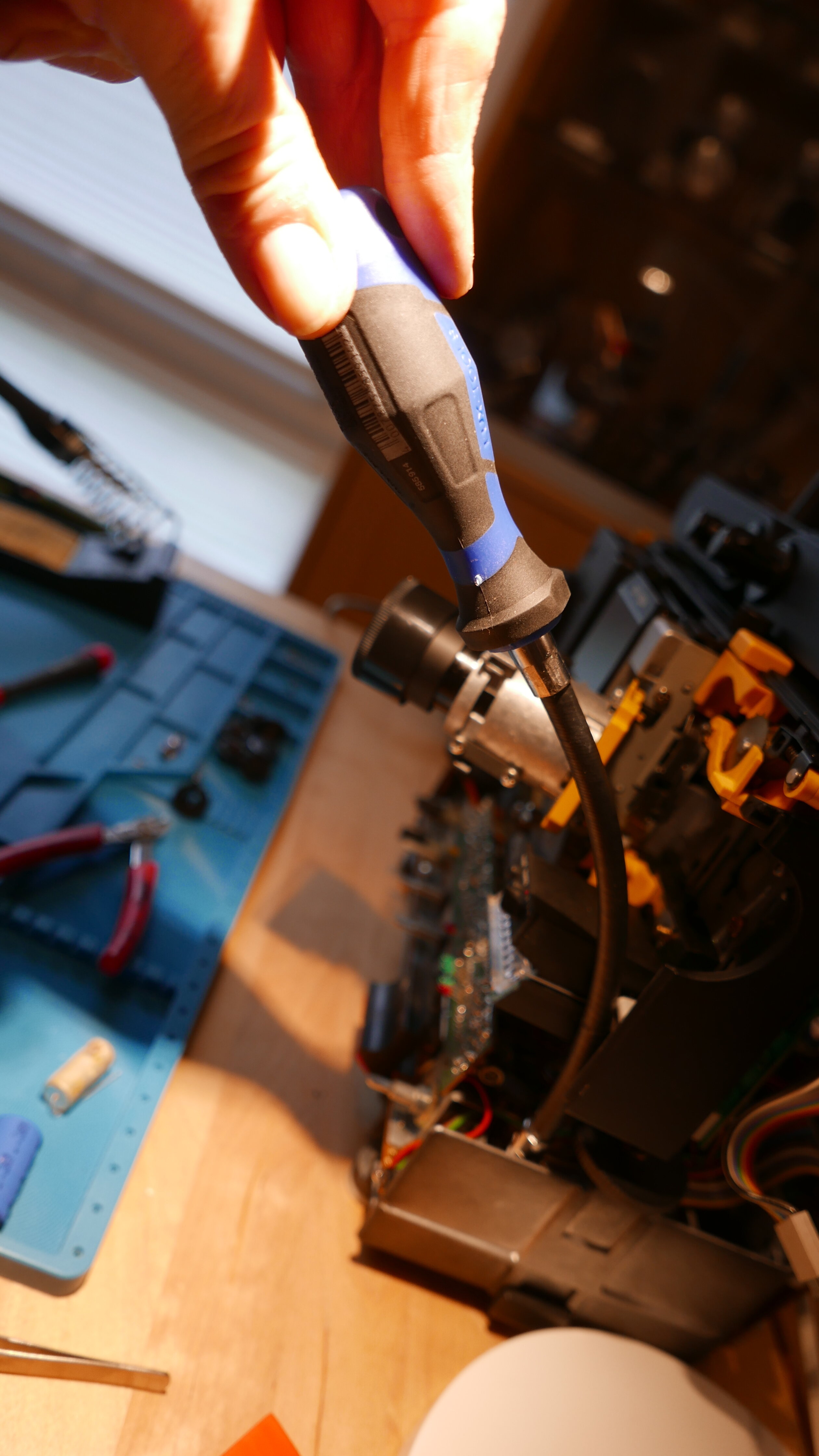

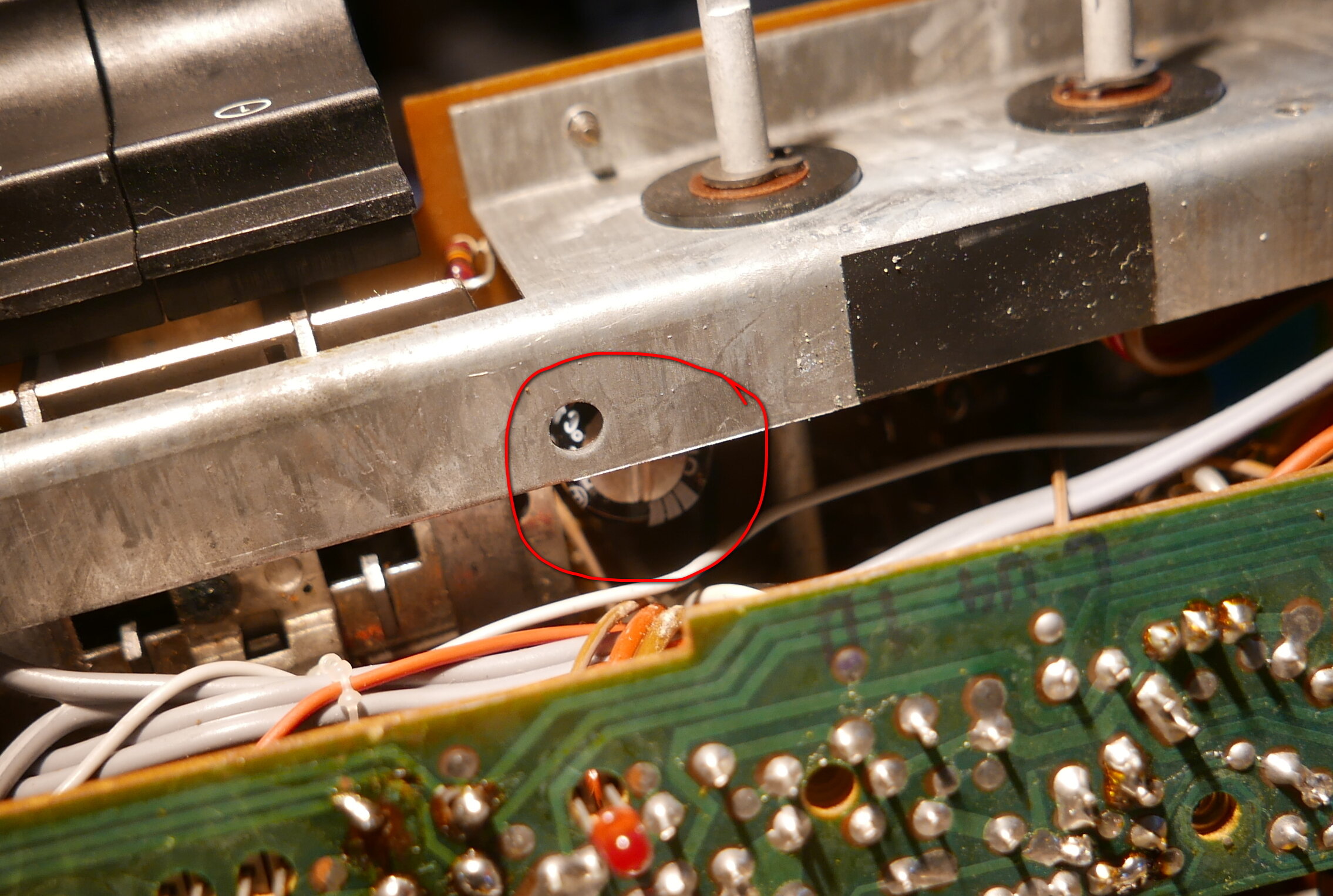

Dann müssen noch 3 Schrauben gelöst werden, die die NF-LP mit dem Gehäuseboden verbinden: Dann läßt sich der NF-Teil ein gutes Stück nach vorne aus dem Gehäuse ziehen: Aber wo ist nun C135?
