Merci! Hab' die Mondfinsternis (ohne Kamera) bestaunt und mir so gedacht, was für ein Krümel - wenn überhaupt - die Menschheit im Universum so ist. Irre.

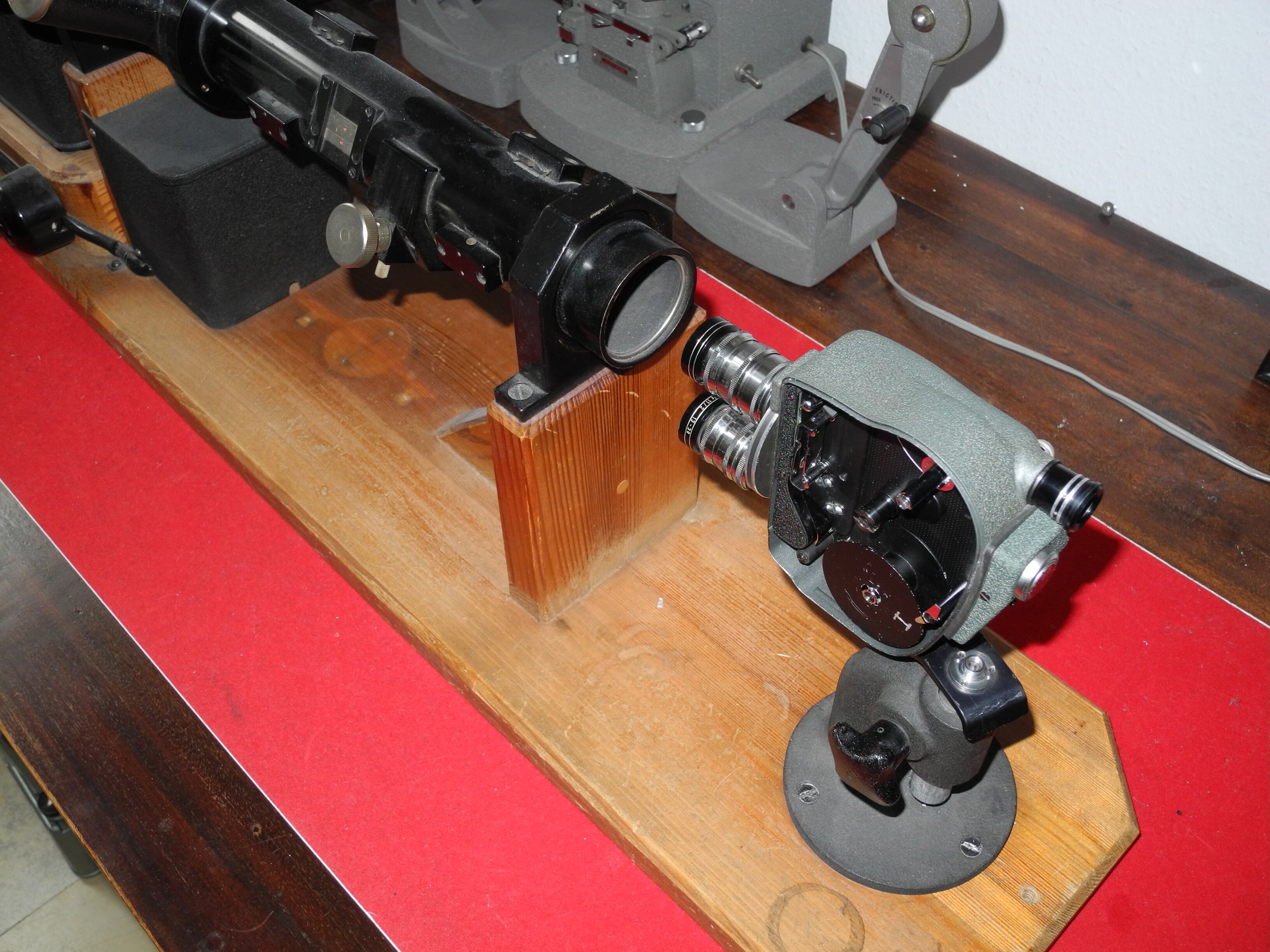

Lieber Simon, Recht hast Du. Aber in Ermangelung einer Meßuhr mußte ich ein bisschen improvisieren. Mein Referenzobjektiv ist ein 2,8 75 mm Makro Xenar von Schneider, mit dem ich bislang alle C-mount-Objektive abgeglichen habe. Die Objektive zeigten dann im praktischen Einsatz immer sämtlich perfekte Schärfe. Fertig montiert habe ich auf der Skala des Kollimators nun einen Fehler von exakt 5 mm Auszugsverlängernung gefunden, das macht 5mm x 5625 : 160000 = 0,176 mm zuviel. (Das Kollimatorobjektiv hat eine Brennweite von 400 mm ) Eine Fokussierung auf Unendlich war damit nicht möglich, das zeigte sich auch im Sucher bei offener Blende. Ich habe dann ganz vorsichtig die Trägerplatte auf feinem Sandpapier abgeschliffen, bis der Kollimator keine Abweichung mehr zeigte. Das Sucherbild war dann auch bei Betrachtung des Mondes (!) scharf. Und das Angenieux 12-120, von dem ich weiß, dass es perfekt zeichnet, läßt sich nun im gesamten Brennweitenbereich scharf fokussieren. Gerade auch in der WW-Stellung. Auch im Kollimator zeigt es kaum Abweichungen. Übrigens habe ich bei meinen diversen Revisionen der 4008er zum Teil gravierende Fehljustagen gefunden, da nützt dann auch das beste Objektiv rein gar nichts. Die R16 ist mittlerweile fast fertig, ich muß nur noch den Beli neu justieren und dann mal ein paar Testmeter belichten. A propos Mond: Heute ist Mondfinsternis, und zumindest in meiner Region ist der Himmel heute Abend klar. Also: Viel Vergnügen beim Anschauen, vielleicht ist ja auch eine Kamera aufgestellt. Thomas

Gar nicht. Die Revolverplatte beim Special zoom ist mit 3 Schrauben befestigt. Abschrauben und ersetzen. Entscheidend ist dabei, dass sich das Auflagemaß je nach Dicke der Platte um einige Hunferststel ändern kann. Die Anpassung kann fummelig werden, und ggfls muss man mit dem Kollimator nachmessen.

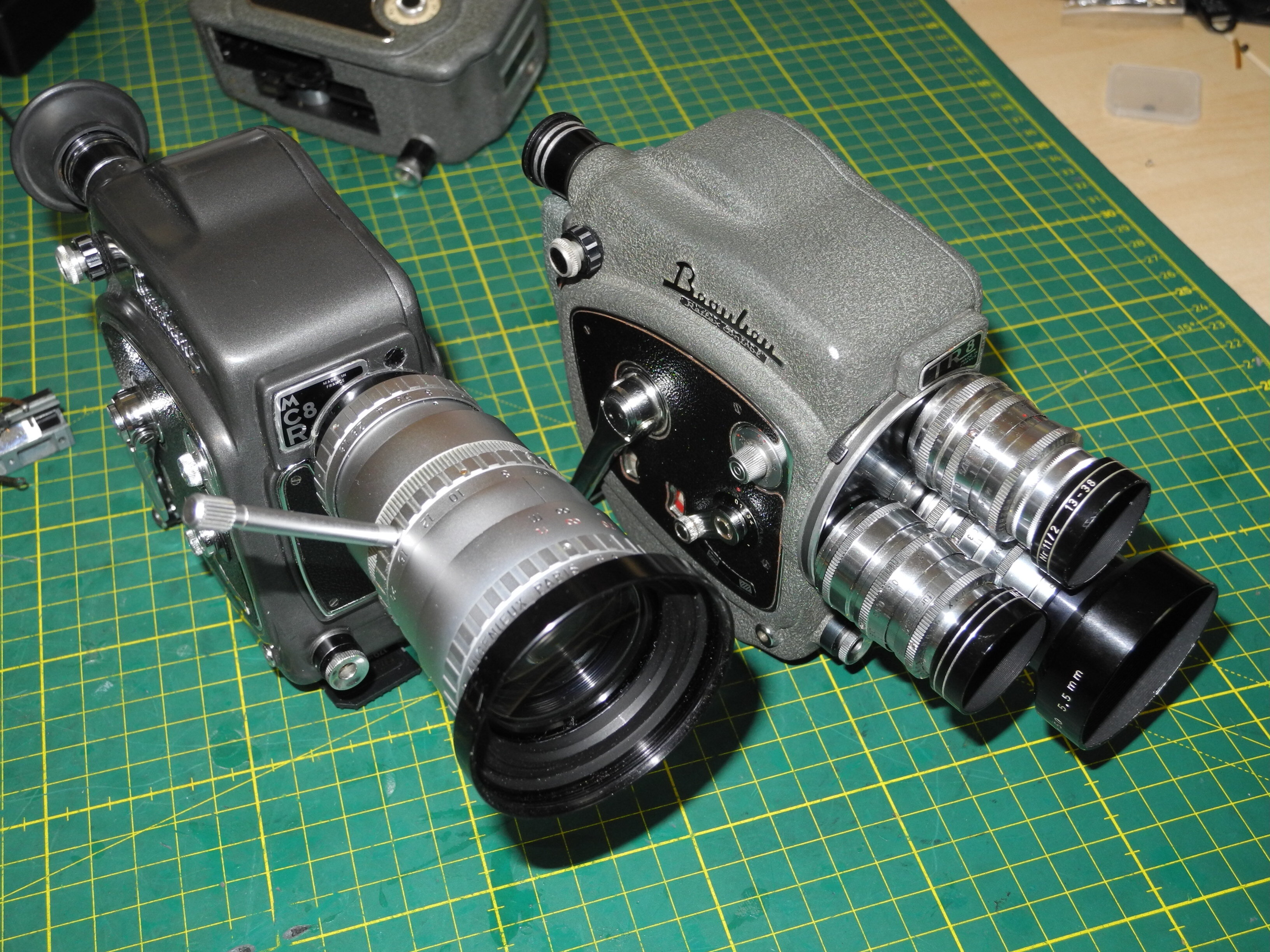

Nächste Schritte: Belichtungsmesser checken und justieren. Und dann Kollimation. Würde gern den Objektivträger für die schweren Zoomobjektive gegen den Revolver für 3 Festobjektive tauschen, weil ich diese (Beaulieu-)Version für unschlagbar halte, bzgl. Gewicht und Qualität. 10, 25 und 50/75 mm mm oder 16, 25, 50/75 mm Objektive. Das ist dann die wohl leichteste 16mm Reflexkamera, die ich kenne.

Kann es kaum fassen, aber nach Reinigung er Linsenelemente im Sucherrohr ist der Sucher wasserklar, man kann bestens fokussieren!!!😀😀🤩

Es geht vorwärts, der blödeste Abschnitt der Reparartur ist erledigt. Das Prisma ist mit einem Oberflächenspiegel repariert, da der oben etwas aufträgt, musste die Halterung angepasst werden. Die exakte Ausrichtung war fummelig, bis das Sucherbild dann wieder exakt mittig war. Passt jetzt und ist schön klar, bin zufrieden. De CdS-Zelle scheint zu funktionieren, muss ich aber noch genauer testen. Wenn die gewechselt werden muss, dann jetzt, bevor die Lichtdichtung aus Mastix wieder aufgemacht werden muss. Die R16 ist aufwendig im Service, weil sie verschachtelt gebaut ist und man jede Menge demontieren muss, um eben. z.B. an die Meßzelle oder auch Kontakte zu kommen. Aber: es wird!

Danke für den Tip. Habe gestern genervt von Malinol, das eigentlich ein Einbettungsmedium für Mikroskopiepräparate ist (Brechungsindex 1,515), klaren Zweikomponentenkleber genommen. Das sieht heute sehr gut aus. Wenn das Sucherbild damit so ist, wie ich mir das vorstelle, lass ich es dabei. Ansonsten UV-härtender Kleber.

Der Oberflächenspiegel ist aus einem alten, völlig ausgeleierten Filmbetrachter, vom Wertstoffhof. Zugeschniiten habe ich ihn mit einem Diamantglasschleider, und dann noch mit dem Dremel etwas geschliffen. Erbärmliche Kleberei mit dem Malinol. Ist aber vom Brechnungsindex wie Glas. Und trocknet furchtbar langsam. Björn Andersson kann ich keine Konkurrenz machen. Da fehlen Ersatzteile und Meßgeräte. Aber dankeschön für das Kompliment!

Erster Versuch der Reparatur ds Prismas, mit Malijol aufgeklebter Oberflächenspiegel. Geht schon, wahrscheinlich aber noch besser.

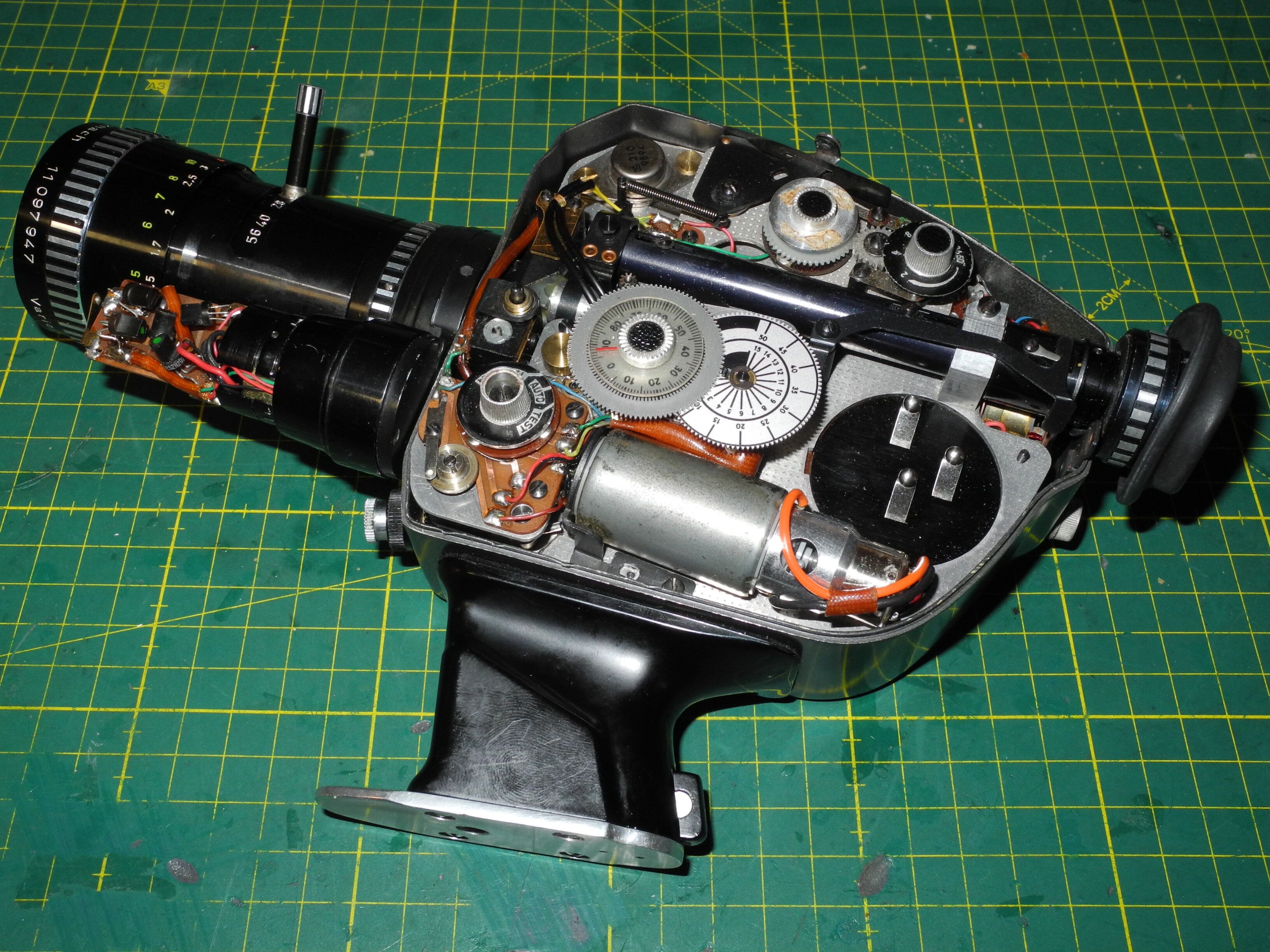

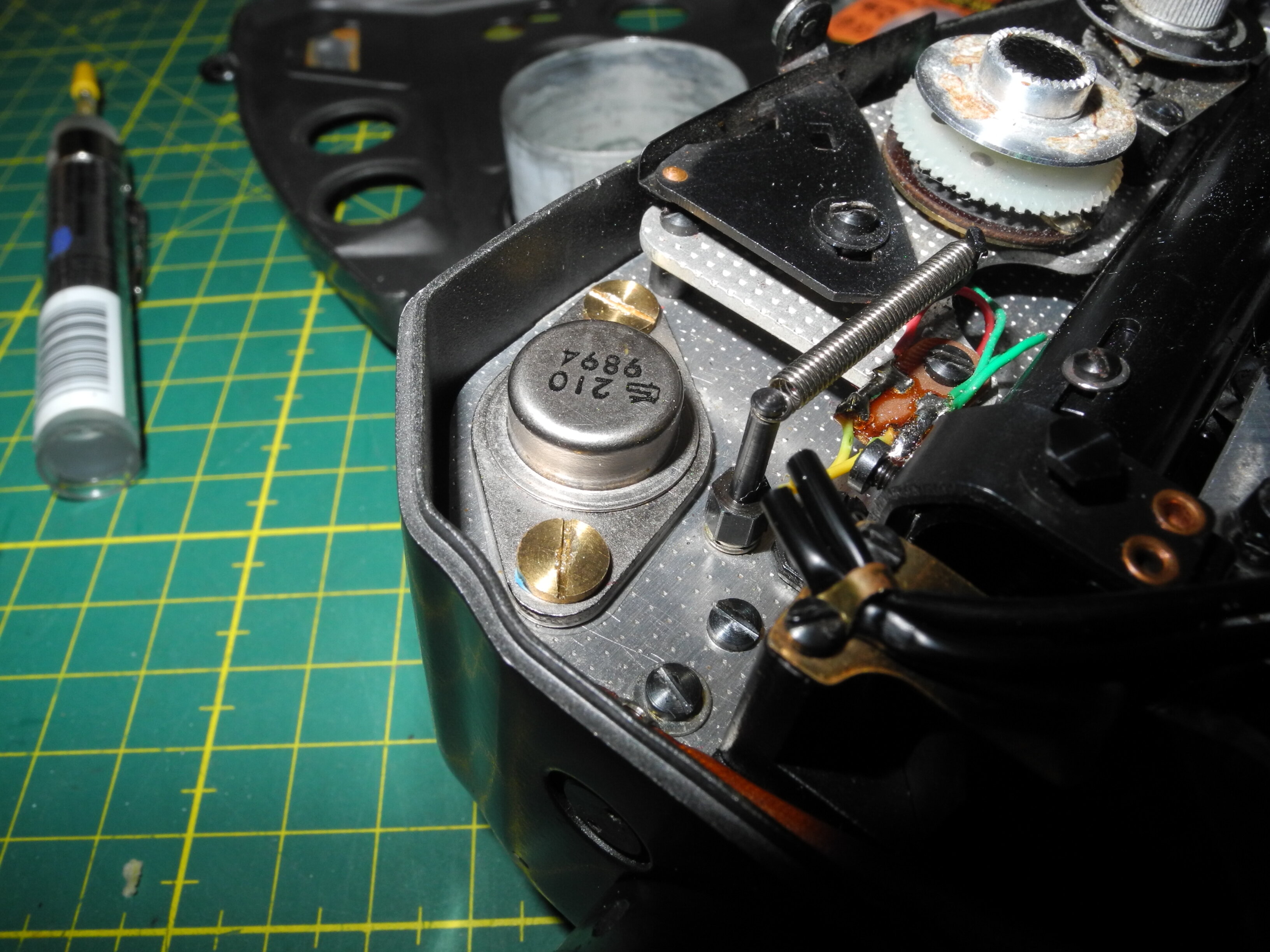

Puh. Erste Erfolgsmeldung. Der Motor läuft wieder von allein an. Und der Rückwärtslauf geht auch wieder. Ursache: Ein schlechter Kontakt am Auslöseschalter. Um dadran zu kommen, muß der ganze Antriebsblock raus. Entsetzlich verbaut. Die 4008er finde ich einfacher. Oder ich kenn sie besser.

Die wird mich noch eine Weile beschäftigen. Der Motor läufen nur, wenn man ihm Schwung gibt, das Prisma sollte durch Verkittung eines Oberflächenspiegels wieder einsetztbar sein.

Guillotineverschluß ausgebaut, siehe da: Prisma ist blind. Sch... der Spiegel ist das kleinere Problem.

Bediennseite demontiert, Objektivträger entfernt. Der Spiegel ist z.T. blind.

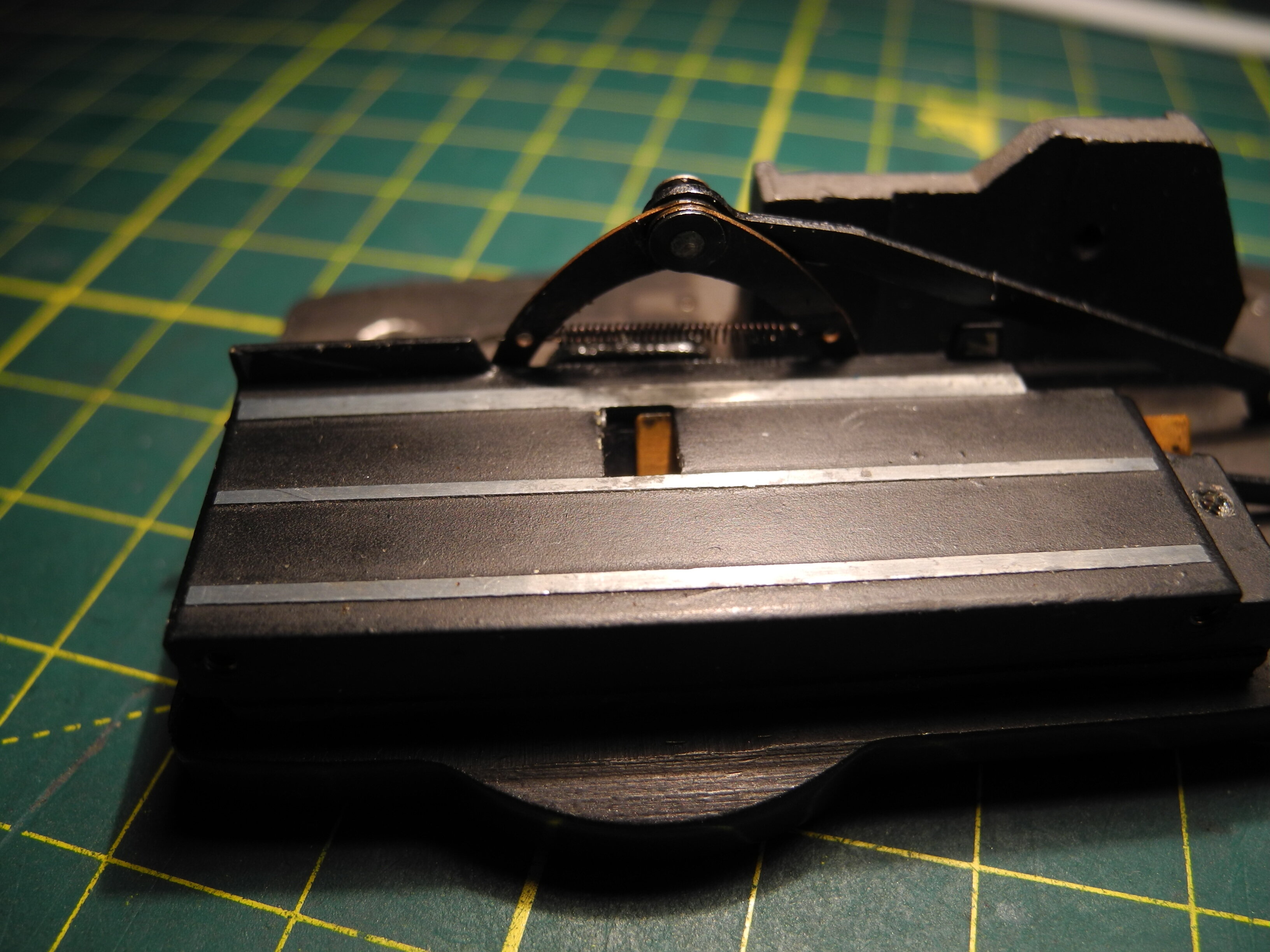

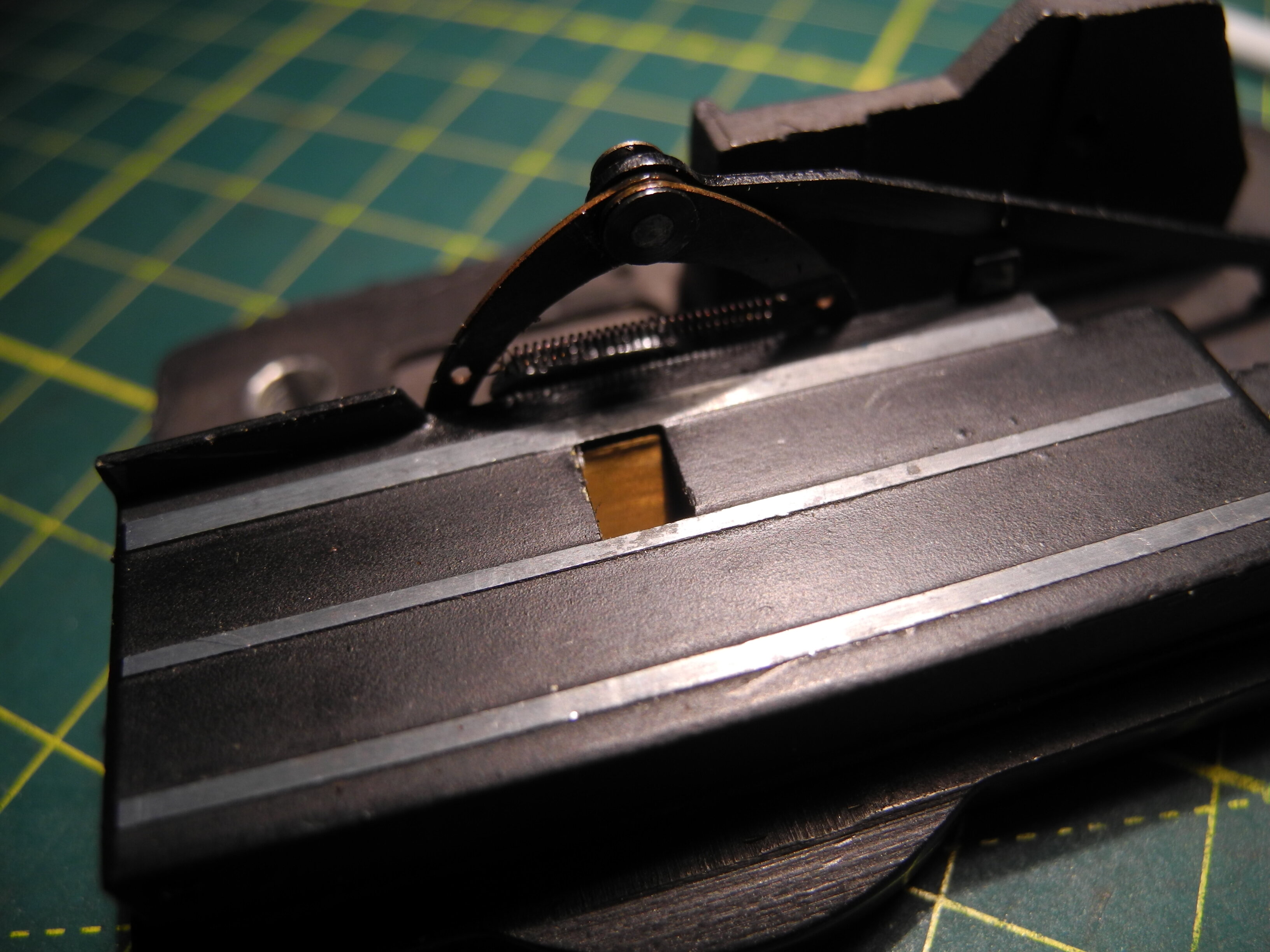

Das ist schon mal Schritt 1. Filmkammer demontiert. Der Greifermechnaismus läuft efrreulich leicht. Alle zugänglichen Lager völlig trocken.

Nachdem das mit der 4008er so gut klappt, wage ich mich jetzt mal an die große Schwester. Habe für ganz kleines Geld eine R16 erstanden. Von der Beledererung fehlt einiges. Eine "Leiche" zum Üben quasi. Der Motor läuft zumindest, wenn auch rumpelig. Sucher ist trübe, ich hoffe, dass das Prisma in Ordnung ist. Werde hier berichten.

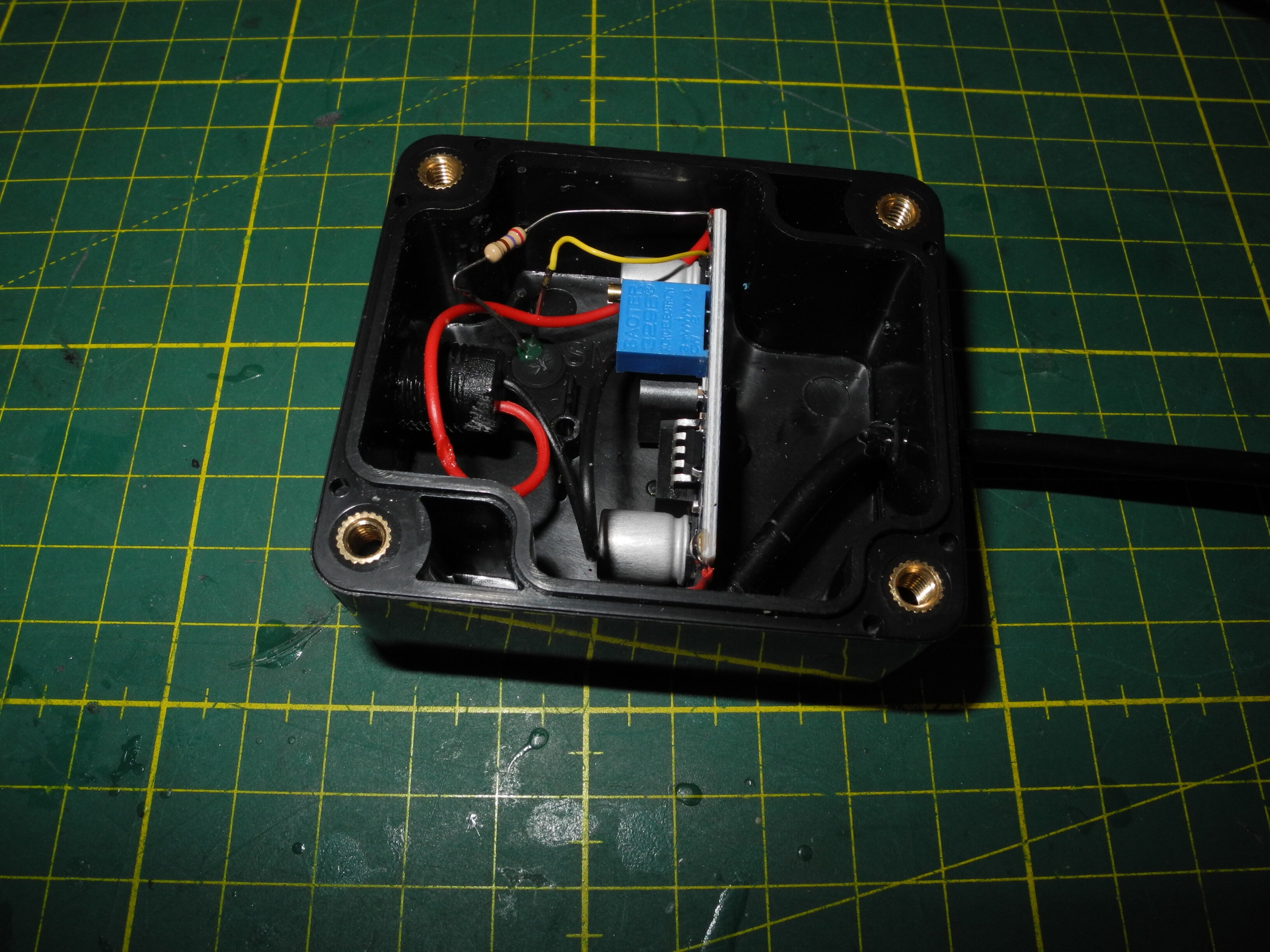

Das geht natürlich auch mit einem kleinen Zeitrelais oder etwas Elektronik, die beim Zünden die Lautsprecher kurz trennt.

Ja, der kracht auch beim Zünden , werde wohl einen kleinen Schalter vor die Lautsprecher setzen, so dass sie später zugeschaltet werden können, wie bei der Musikanlage.

Das Projekt lag ja schon länger brach, aber jetzt habe ich nach einem Vorversuch mit der Xenpow-Lampe am GS 1200 geradezu Blut geleckt! Grau ist alle Theorie, das Projektionserlebnis ist großartig. Werde die Umbauschritte hier dokumentieren, in Wort und Bild.

Hier sind Anhaltszeiten für diverse Filme, auch für Tri-X 7266. https://www.filmlabs.org/docs/dev/bw-negative.pdf

Bin total beeindruckt!

...och, lieber 'ne perfekt geschmierte Diva in der Hand als 10 häßliche Enten auf dem Dach!🤣

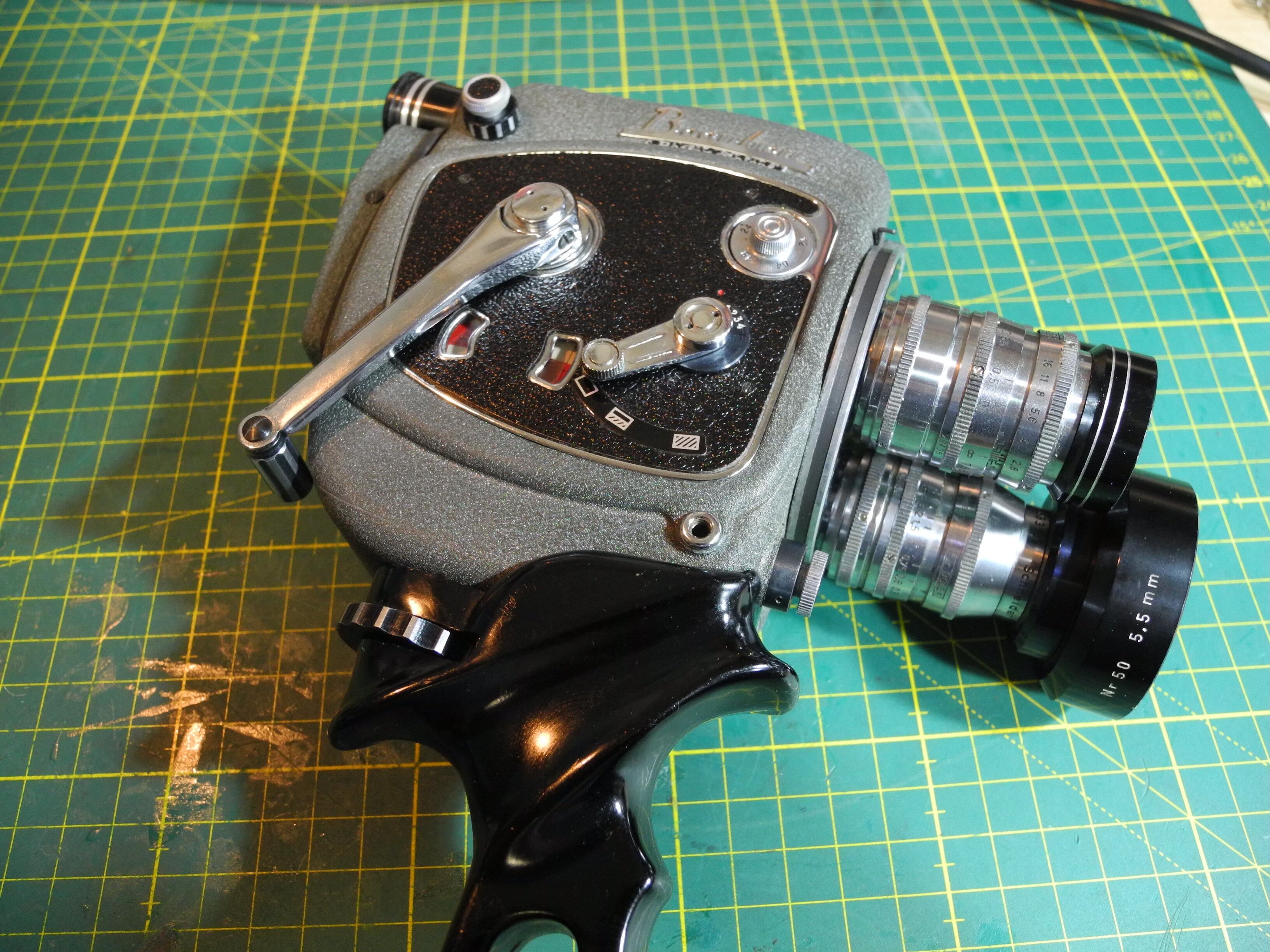

Bolex hat neben ausgesprochenen Schönheiten wie die H8 und H16 offensichtlich auch echt hässliche Enten produziert, die zudem auch noch wenig konnten.

Wow, und mit einer 8X10 Deardorff! Die hatte ich auch mal in den 90ern, bei Lens&Repro in NYC erstanden, mit einem Symmar 5,6 300 mm. Mittlerweile längst wieder verkauft, weil einfach zu schwer, zu langsam, Material viel zu teuer. 13x18 ist auch noch' n Klopper, geht aber besser.

Und hier ist noch was für Eisenbahnfans!

Auch 'ne gute Dokumentation.
