Nun ja, beim Siemens 2000 hab ich das für Lichtton gemacht, und das funktioniert bestens. Belassen habe ich nur Spalt und Lichtleiter, das Fotoelement wurde duch eine Fotodiode ersetzt,mit im alten Gehäuse Platz fand. Was für Lichtton gilt, geht auch bei Magnetton, die sind ja bei vielen 16mm Projektoren umschaltbar. Das Signal vom Kopf muss sauber vorverstärkt, ggfls. entzerrt und dann mit einem ordentlichen Verstärker auf die Lautsprecher gegeben werden. Nix wie ran. Rückbaumöglichkeit aber erhalten!

Fertig! Alles klappt, Beli, Beli-Automatik, auf dem Kollimator nix zu justieren. Wenn es endlich aufhört zu regnen, Testfilm mit Scala, der hat jetz noch ca . 40 ASA.

War damals in den Kleinanzeigen!

Das Auflagemaß an der Kamera ist typischerweise werkseitig justiert, 17,52 mm. für c-mount. Das werde ich bestimmt nicht ändern, zumal ich es nicht messen kann. Aber das Objektiv sollte man einmal kontrollieren, ob es in der Schärfeebene auch wirklich passt. Vor allem, wenn es nicht von vorneherein auf der Kamera war. Da ich Zooms praktisch nicht wechsele, wird es einmal abgestimmt und gut ist's. Und oftmal muss man gar nichts machen als einmal kontrollieren.

Den hab ich mir vor Jahren mal bei der Auflösung einer Kamerawerkstatt für 100 Euro an Land gezogen.

Am Objektiv, das Auflagemaß ist justierbar, der Focus auch. Wenn sich in Unendlichstellung beim Durchdrehen des Zooms keine oder nur tolerable Äbderungen de Schärfeebene ergeben, ist alles ok.

1670 g wiegt die ZM4 mit dem Optivaron 6-66, 1304 g die kleine. Ja, 4208 ist 'ne Idee. Und ja, mit einem Fujinon 5,5 mm oder einem Cinegon 10 mm ist sie fast schon eine GoPro.😉 Habe den Umbau im Wesentlichen gemacht, weil mich der Akku total genervt hat. Das waren zu Beginn der Modellreihe wohl vier runde Knopfzellen mit einem Durchmesser von 34 mm, die lose in das Batteriefach gelegt wurden und dann für den Mittenabgriff am Rand Kontakt mit einem Stift bekammen. Deckel und Boden waren dann Masse und Plus. Mit ovalären Zellen habe ich den Akku nachgebaut, runde gibt es nicht mehr. Das funktionierte zwar, zwei Akkusysteme für eine Baureihe sind aber unpraktisch. Beaulie hat das relativ bald dann durch die bekannten Schraubakkus, allerdings mit 4,8 V, ersetzt. Die Platine für die Elektronik war zudem beschädigt, etliche Leiterbahnen waren buchstäblich weggefressen, die Überbrückung mit feinen Drähten auch nicht wirklich schön. Auf den Bildern steht sie auf dem Kollimator, im Bildfenster befindent sich ein Planspiegelchen, das mit Moosgummi und einer Leerkassette exakt angedrückt wird. Die Kollimation wird notwendig, weil das Konversionfilter im Filmfenster eine leichte Verländerung des Auflagemaßes bewirkt, die nach Ausbau korrigert werden muss.

Die Kamera ist fast fertig, Motorregelung und Belichtungsregelung funktionieren. Musste die komplette Verdrahtung erneuern, die Gewindelänge für die Verschraubung des Handgriffes reduzieren, weil die 4008er mit dem Auslöser zwei Wechselschalter betätigt, die mit dem weit ins Gehäuse ragenden Gewinde kollidierten. Der Sucher der 2008 liefert ein kleineres Bild, einen guten aus der 4008 hab ich auch noch inder Bastelkiste, der wird noch gewechselt. Die Kiste hat sich deutlich geleert! Konversionsfilter ist raus. Belichtungsmesser muss noch abgeglichen werden, Kollimation steht noch an. Das kleine Variogon 8-40 gefällt mir gut, der Motorzoom fehlt mir gar nicht, die fehlende Rüchspulung auch nicht. In der kleinen Version ist sie merklich leichter und hat doch alle wesentlichen Eigenschaften einer Beaulieu.

Ganz ehrlich, diese schmtziggraue Farb"qualität" gefällt mir überhaupt nicht, dafür ist mir jeder Cent zu schade.

Und ich hatte schon gehofft, UN54 wäre wieder verfügbar, die Materialien sind mir alle zu schnell, 40 ASA schwarzweiss wären super.

Schöne Ideen. Die Livetonaufnahme mit Bluetooth gefällt mir, die Quarzsteuerung der Bauer-Studioklasse interessiert mich besonders.

Mache gerade wegen der beim Akku total blöde konstruierten Beaulieu S2008 mit Teilen aus der Bastelkiste eine 4008er. Oben seht Ihr die alte 2008er Platine, unten die bereits eingebaute einer 4008er aus einer Schlachtkamera. Komme gut voran.

Habe ja mittlerweile etliche restauriert und wieder flottgemacht. Der Motor ist von Faulhaber, die Messwerke von Gossen, also beste Qualität. Die Elektronik ist simpel, für die Motorelektronik reichen 3 Transistoren, alles diskret aufgebaut ohne IC. Und Plasteteile gibt es kaum. Dafür viel Metall. OK, nicht wie von Leica gefertigt, aber offensichtlich doch so gut, dass es 50 Jahre hält. Was will ich mehr. Einzig die Akkus sind nervig, da wären 4oder 6 Mignons definitiv besser gewesen.

@Friedemann Wachsmuth:Macht aber keinen Unterschied, durch das Prisma ist bei der Bolex die effektive Belichtungszeit bei18 fps 1/60 sec, bei 24 fps ca 1/90 sec, also wie bei der Beaulieu. Und wenn ich durch den Bolexsucher schaue, ist es arg dunkel, im Vergleich HR16 Reflex vs. Beaulieu R16 ganz besonders. Da ist der von der Bolex 'ne Funzel.

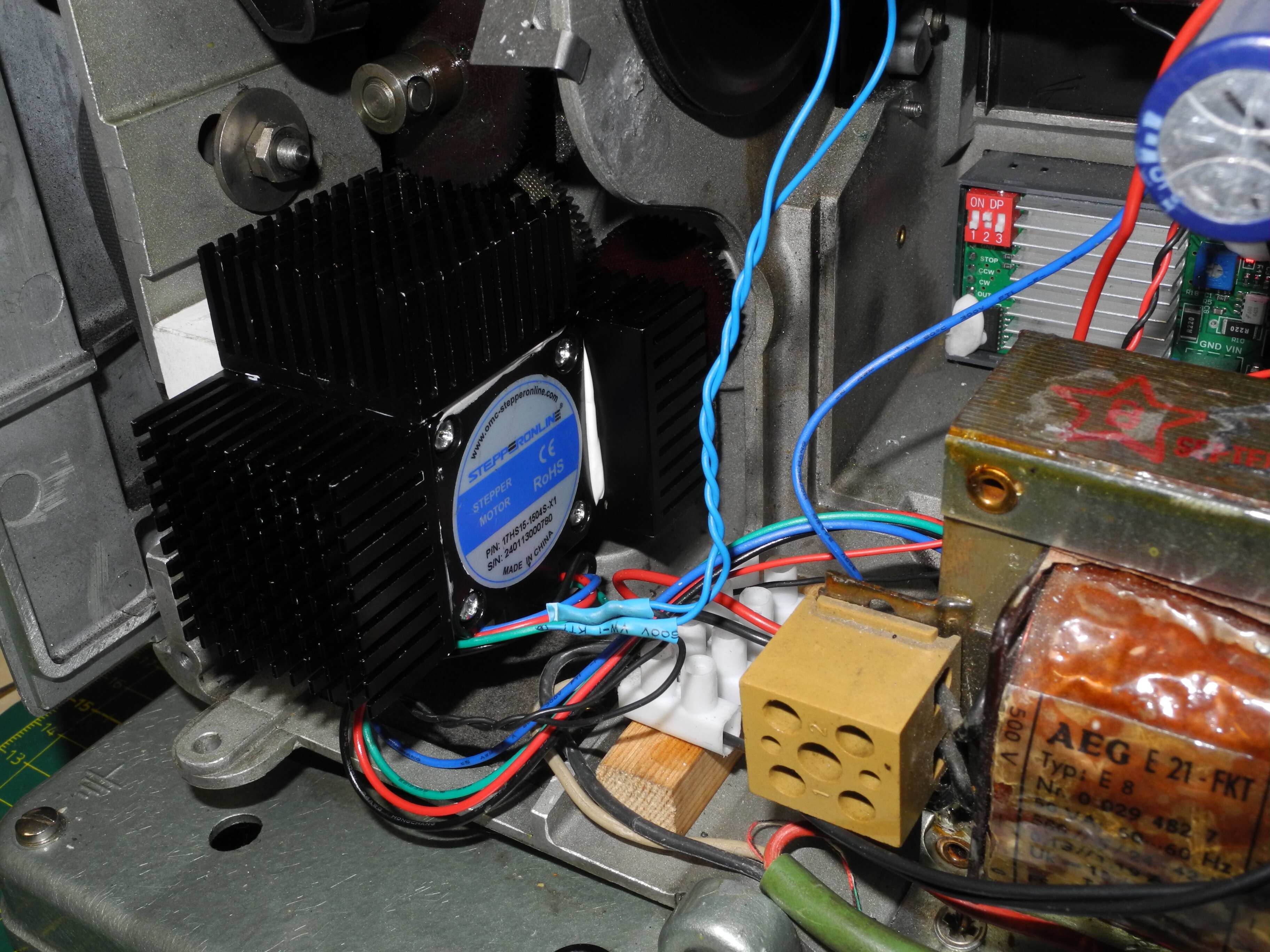

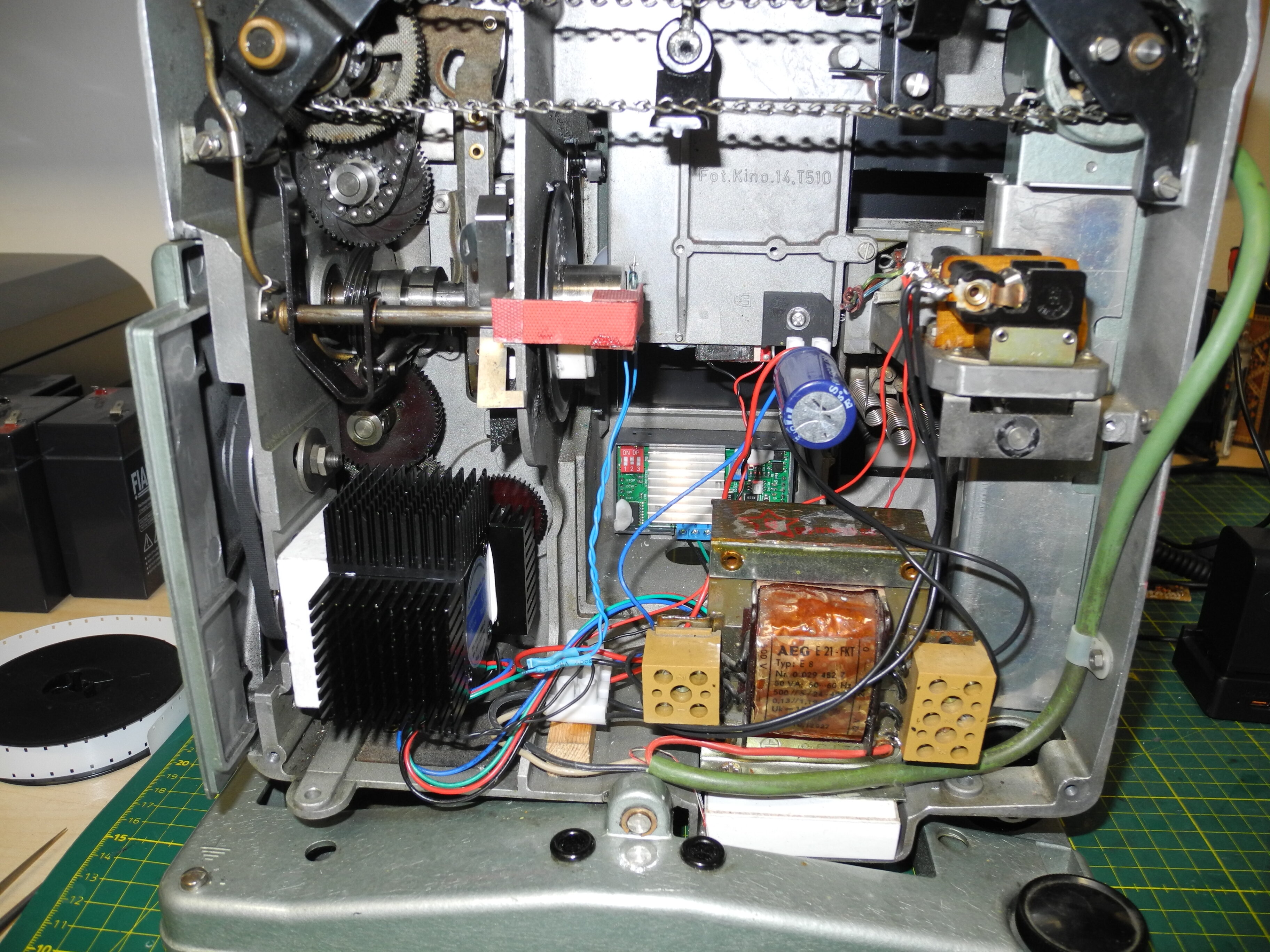

Unfreiwillig habe ich bei der Endmontage die angebliche Kurzschlußfestikeit des Schaltnetzteils getestet, als ich das Kabel zur Lampe zwischen zwei Gehäusekanten eingequetscht und durch bBerschädigung der Isolation einen "Kurzen" verursacht habe. Es hat sich mit einem lauten Knall verabschiedet (wie bei 11A und 400 VA nicht anders zu erwarten...), und dabei. 2 Transistoren und einen Übertrager buchstäblich zerbröselt. Also, entgegen der Beschreibung: kurzschlußfest ist es nicht. Jetzt habe ich das Netzteil duch einen passenden Ringkerntrafo ersetzt, den ich noch hatte, bei der Endmontage auf die Kabelführung geachtet und alles funktioniert wieder bestens. Irgendwie habe ich mit dem Trafo bzgl. der Stabilität auch ein besseres Gefühl.

...und eine, die man 50 Jahre später noch immer professionell z.B. durch Björn Andersson warten oder reparieren kann. Das gibt es so nur bei den Sucherleicas.

Interessant wäre mal, ein Cinegon 10mm zu probieren, an der Leicina gilt es als das Nonplusultra. Das gibt es mit gleichem optischem Aufbau auch als c--mount-Version. Und ein Optivaron 6-66 bzw ein Angenieux 6-80, dann hätte man objektivseitig Waffengleichheit mit den Klassikern.

Finde das Testergebnis gut, aber auch nicht besser als Material, das mit Nizo, Beaulieu oder Leicina belichtet wurde. An das, was Friedemann mit der Logmar gezeigt hat, kommt es nicht heran.

Glückwunsch, super!!!!

Helge, die Foma-Pastikspulen sind ein ein bisschen zu dick, und wenn Du noch dazu eine mit "verhunzter Vierkantaufnahme hast (da sind dann Grate dran, siehe Bild), dann klemmen die und machen Filmsalat. Ich spule mittlerweile jeden Foma in der Duka auf alte Metallspulen, die laufen. Hatten wir auch schon mal:

Habe fertig! Funktioniert perfekt. Zusammenfassung kommt noch🙂.

Es gibt an ( Film) Kameras, gerade bei Super8 Bereiche, in denen es um Hundertstel Millimeter geht und die werkseitig mit speziellen Gerätschaften justiert werden. Die lässt man unter allen Umständen in Ruhe!!! Dazu gehört v.a. der Greifermechanismus und das Filmfenster, auf welches das Kameraobjektiv mit dem Kollimator perfekt einjustiert wird. Die Demontage bedeutet schlussendlich immer die Notwendigkeit einer neuen Justage. Anatomie in der Medizin lernt man aus guten Gründen an der Leiche, der Verlust an Menschenleben wäre sonst zu groß. Aber auch dort arbeitet man mit passenden Instrumenten und Werkzeugen, um die feinen Strukturen nicht zu zerstören. So gesehen war Dein Reparaturversuch eine Anatomiestunde, von daher lehrreich auch dahingehend, dass man seine eigenen Grenzen erkennt. Und noch etwas: kein Kapitän fährt ohne Seekarte und Kompass aufs Meer, will sagen: ohne Reparaturanleitung und geeignetes Werkzeug sollte man tunlichst nicht loslegen.

Grmpff, das ist wie Neurochirurgie mit dem Vorschlaghammer... Jetzt kannst Du sie wirklich beerdigen.

Mal was mit der 4008er

Vielleicht weiß @Film-Mechaniker dazu mehr!? Mich interessieren im Moment v.a. Infos zum Schneider Variogon 10-100, das als varifokal bezeichnet wird, aber an der Beaulieu sauber parfokal (!) funktioniert. Die Daten dazu sind rar. War wohl auch mal eines der Objektive an der Bolex News Kamera für Fersehreportagen. Und die Grossformatobjektive sind sowieso super.
