Martin Rowek

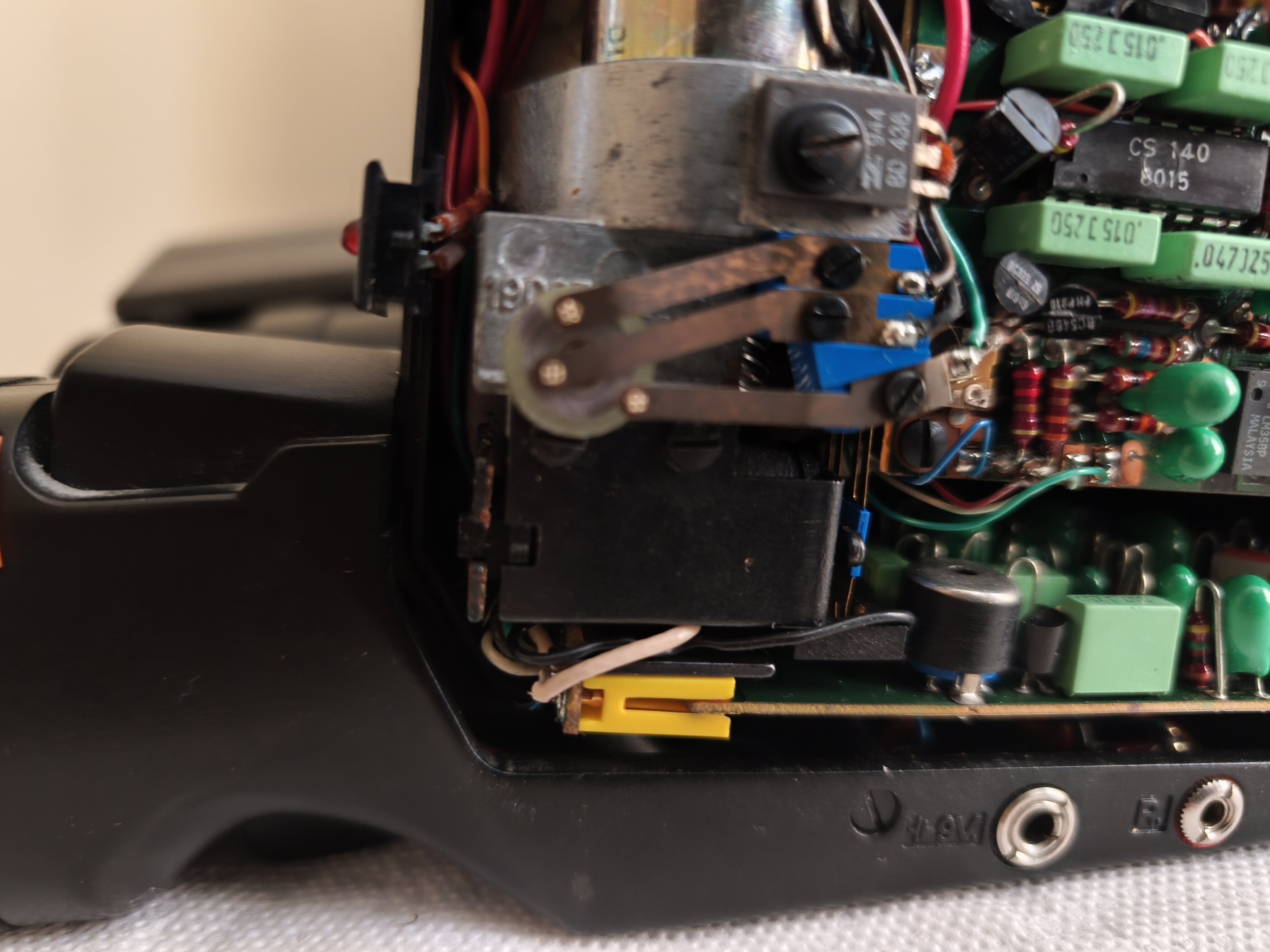

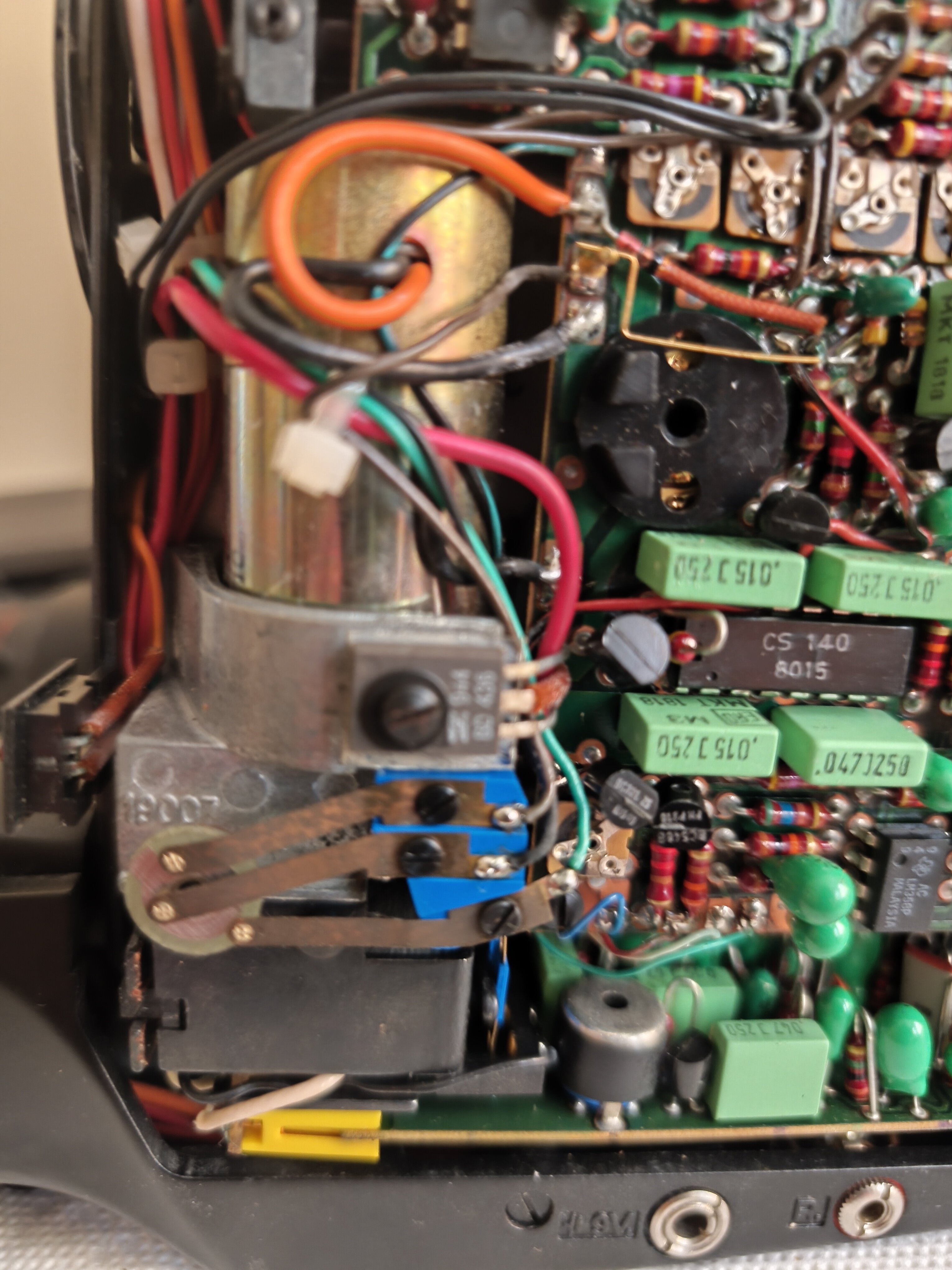

Ich habe es befürchtet. Er hat ja auch mal eben den Hauptschalter entfernt. Es gibt aber spezielle KI-Programme, die Schaltpläne erklären können, die Kosten jedoch Geld. Hat er denn wenigstens die Funktionsblöcke richtig benannt? Mich wundert es, dass die Kamera mal lief, wenn doch die eine Klinkenbuchse in Reihe geschaltet ist, es hier also eine Unterbrechung gibt.

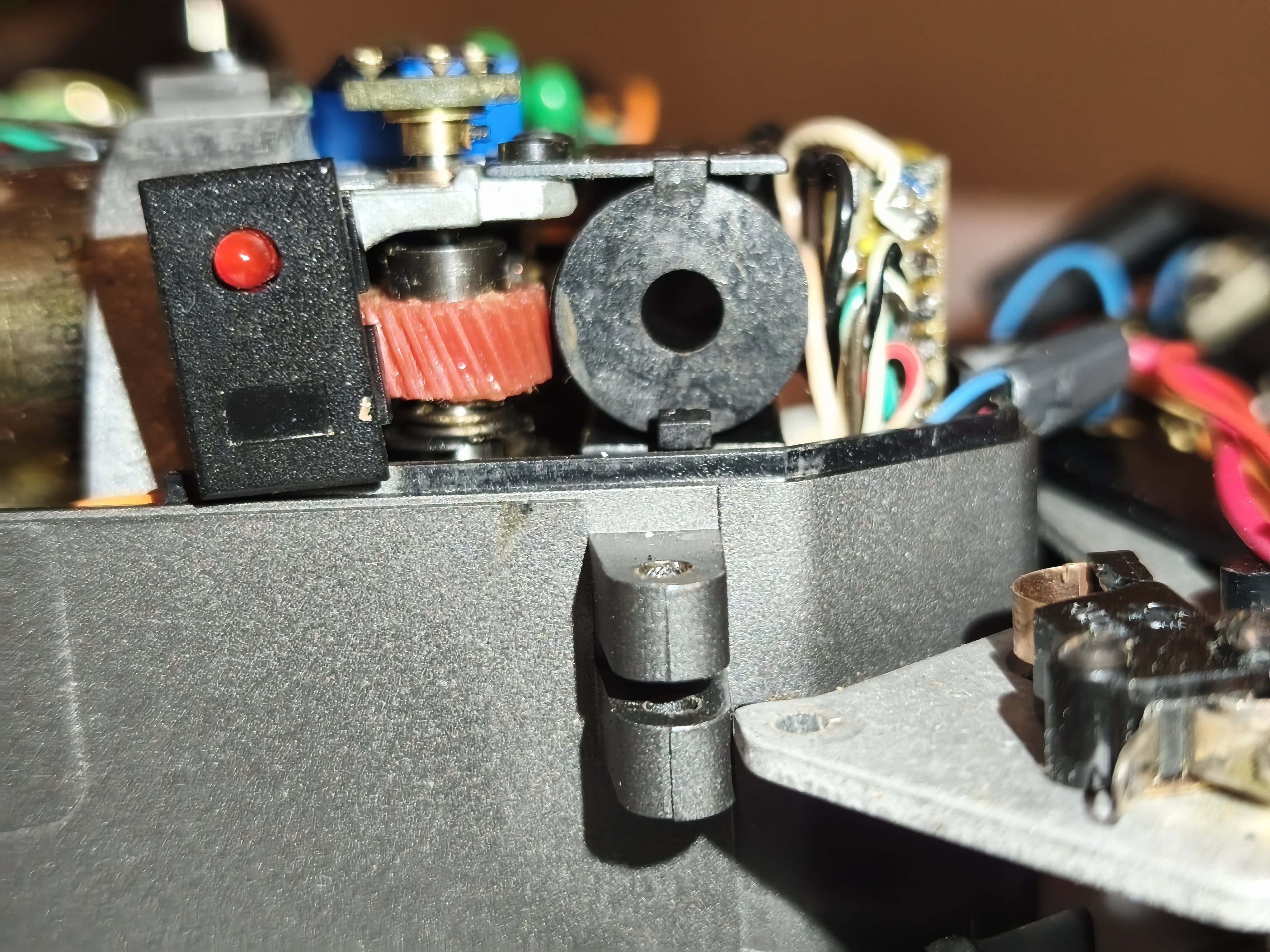

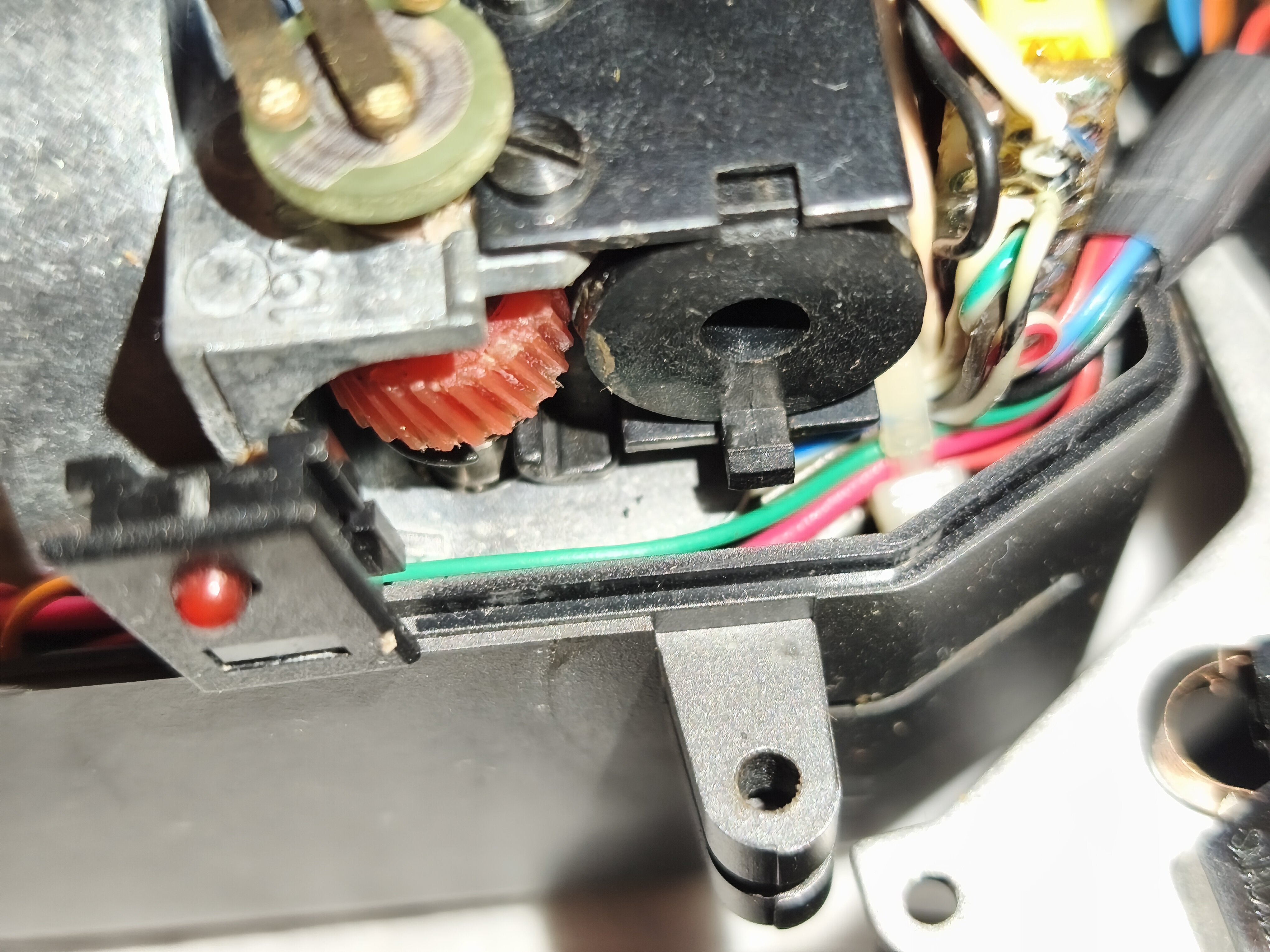

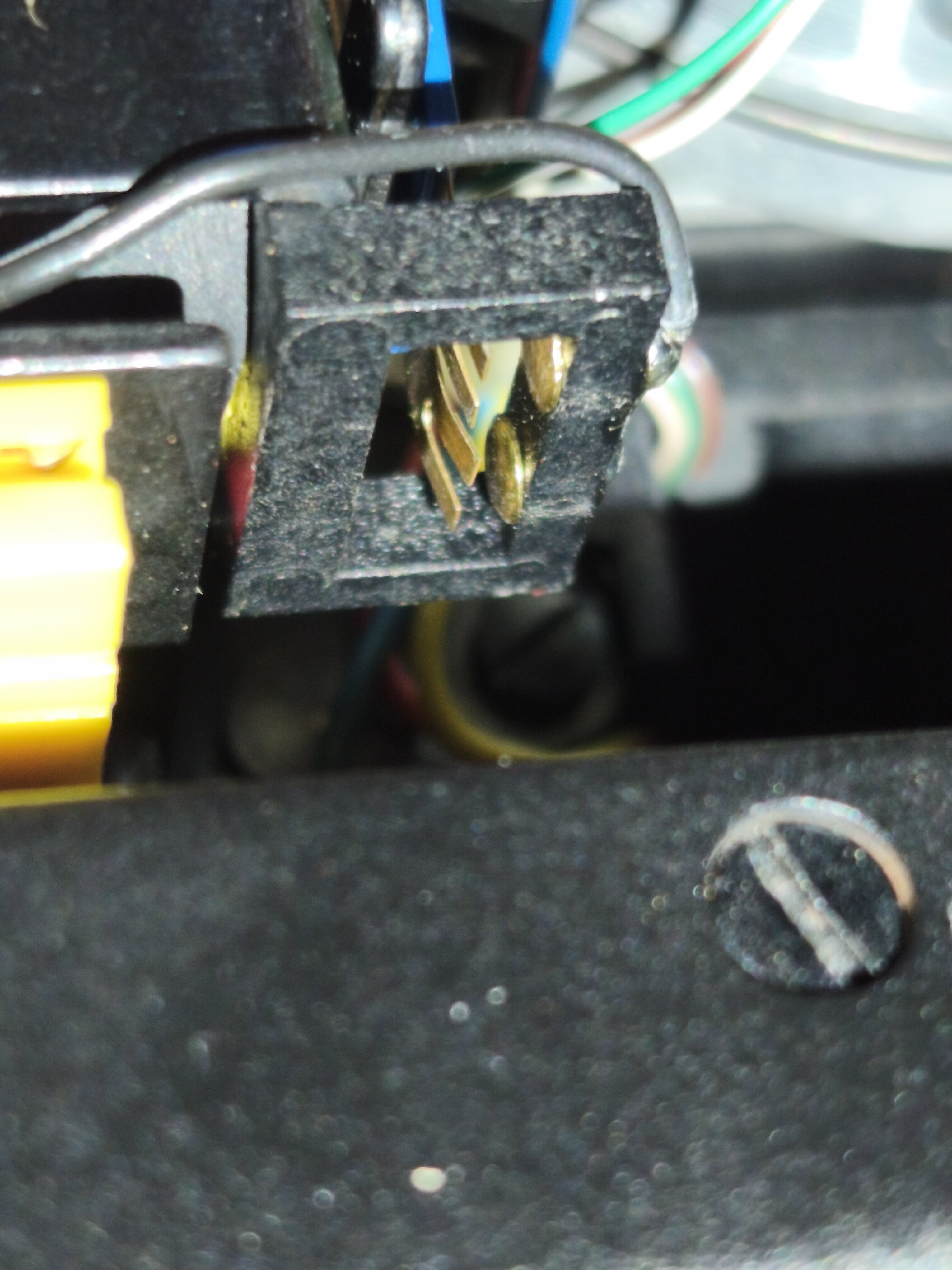

Nein, denn die Kamera lief ja, als der Hauptschalter noch intakt war und dem Auslöser in der Kamera ist schon das gleiche Schicksal viel früher ereilt. Es ist eine Klinkenbuchse. Da steckt auch nichts drin. Nach meiner Auffassung sind Hauptschalter und Buchse in Reihe geschaltet. Im Schaltplan sehe ich leider nicht durch, vielleicht mag ihn jemand erklären. Die Schalter werde ich nicht ohne weitere Schäden öffnen können. ChatGPT sagt folgendes: Das ist kein einfacher Schaltplan, sondern der Hauptschaltplan einer Beaulieu 6008 Super-8-Filmkamera (Datum auf dem Plan: 25. Oktober 1979). Die Bildqualität reicht leider nicht aus, um jeden Widerstandswert und jede Leiterverbindung sicher zu lesen, aber die Funktionsblöcke lassen sich erkennen. Überblick der Baugruppen 1. Belichtungsmesser / Lichtmessung (oben links) Erkennbar an: Operationsverstärker TAA861A Fotowiderstand bzw. Fotodiode (L) Trimmer und RC-Netzwerke Aufgabe: Misst das einfallende Licht. Verstärkt das Sensorsignal. Erzeugt eine Steuerspannung für die automatische Belichtung. 2. Blendenregelung (oben Mitte) Erkennbar an: Mehreren LM324 Operationsverstärkern Potentiometern Vergleicherschaltungen Aufgabe: Vergleicht Ist- und Sollwert der Belichtung. Steuert den Blendenmotor bzw. die Blendenstellung. Realisiert Automatik- und manuelle Belichtungsfunktionen. 3. Sucher-Anzeige (oben rechts) Erkennbar an: LED LM324 Widerstandsnetzwerken Aufgabe: Anzeige von Betriebszuständen. Warnung bei Unter- oder Überbelichtung. Batteriekontrolle. 4. Tonsektion (Mitte links) Erkennbar an: Anschluss „SONORE“ Mikrofon-Symbol NE555 Aufgabe: Die Beaulieu 6008 konnte Tonfilm-Systeme ansteuern. Hier befinden sich: Tonsynchronisation Impulserzeugung Steuerlogik für Tonzubehör 5. Taktgenerator / Zeitbasis (Mitte) Erkennbar an: NE555 RC-Netzwerke Aufgabe: Erzeugt: Referenztakte Synchronimpulse Geschwindigkeitssteuerung für den Filmtransport. 6. Elektronische Filmgeschwindigkeitsregelung (Mitte rechts) Erkennbar an: MCC140 Widerstandsnetzwerke Logikschaltungen Aufgabe: Auswahl verschiedener Bildfrequenzen Regelung der Motordrehzahl Synchronbetrieb Typische Geschwindigkeiten: 18 B/s 24 B/s Zeitlupe Einzelbild 7. Motorendstufe (rechts) Erkennbar an: Leistungstransistoren Anschlüsse „MC“ und „MG“ Aufgabe: Treibt den Hauptmotor an. Regelt die Motorspannung. Stabilisiert die Filmgeschwindigkeit. 8. Hall-Sensor-Drehzahlregelung (unten Mitte) Erkennbar an: Block „HALL“ LM358 Aufgabe: Erfasst die tatsächliche Motordrehzahl. Liefert Rückmeldesignale an die Regelung. Bildet einen geschlossenen Regelkreis. Prinzip: Sollwert ↓ Regler ↓ Motor ↓ Hall-Sensor ↓ Rückführung Dadurch bleibt die Bildfrequenz sehr konstant. 9. Batterieversorgung (oben rechts) Erkennbar an: 7,2–9 V Akku Diode 1N4002 Ein/Aus-Schalter Aufgabe: Versorgung der Kamera. Verpolschutz. Spannungsüberwachung. Warum der Schaltplan so komplex ist Die Beaulieu 6008 war eine der technisch aufwendigsten Super-8-Kameras ihrer Zeit: elektronische Belichtungsautomatik präzise Motorregelung variable Bildfrequenzen Ton-Synchronisation Sucheranzeigen externe Steuerungsmöglichkeiten Deshalb enthält sie: mehrere Operationsverstärker (LM324, LM358) Timer (NE555) CMOS-Logik (MCC140) Hall-Sensor-Regelung zahlreiche Transistorstufen Für eine Super-8-Kamera Ende der 1970er Jahre war das eine erstaunlich moderne Elektronik. Achtung ChatGPT (KI-basiert) kann Fehler enthalten! Für eine bessere Übersicht und allgemein einen ersten Überblick, ist ChatGPT mMn nicht schlecht.

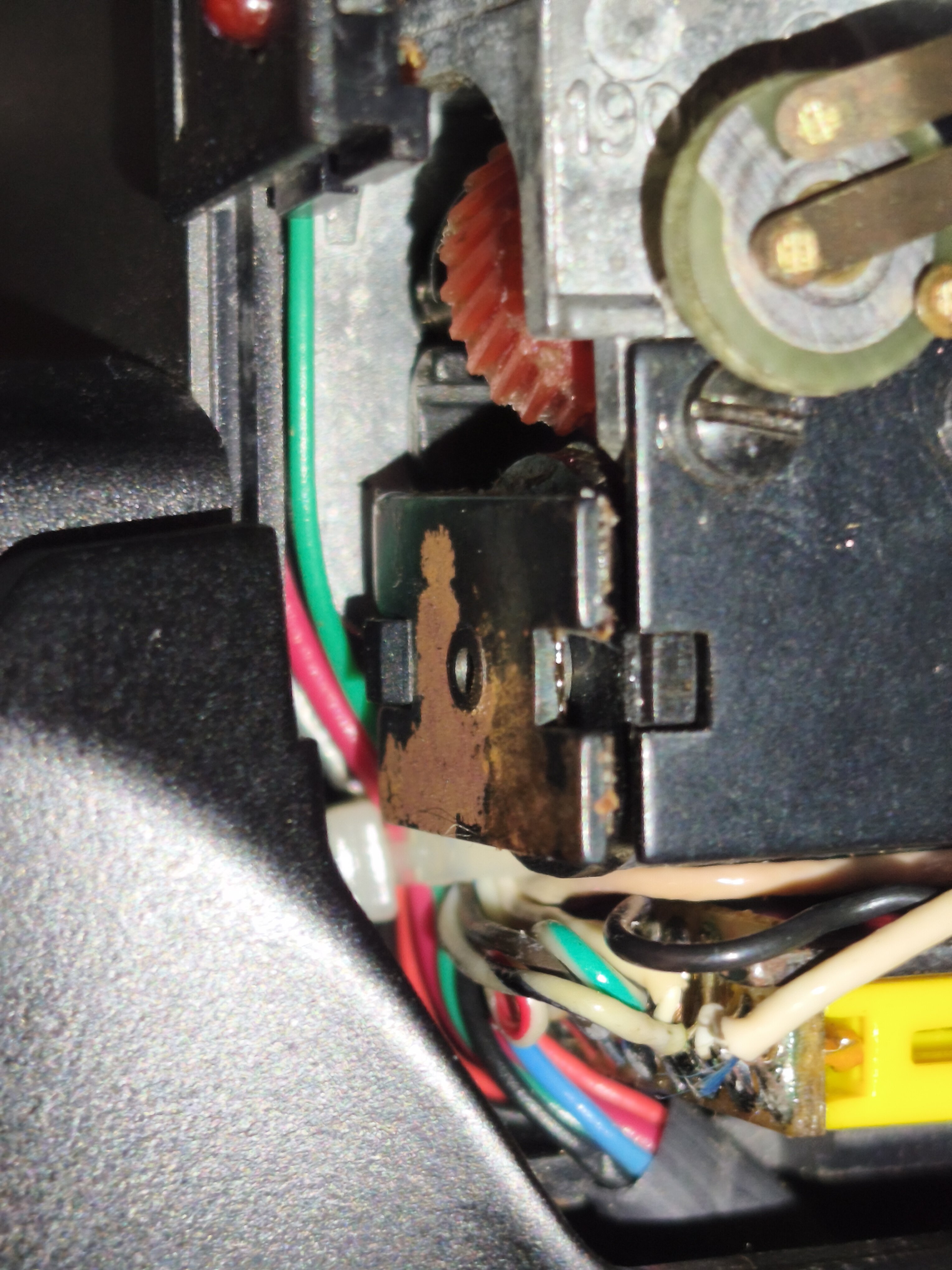

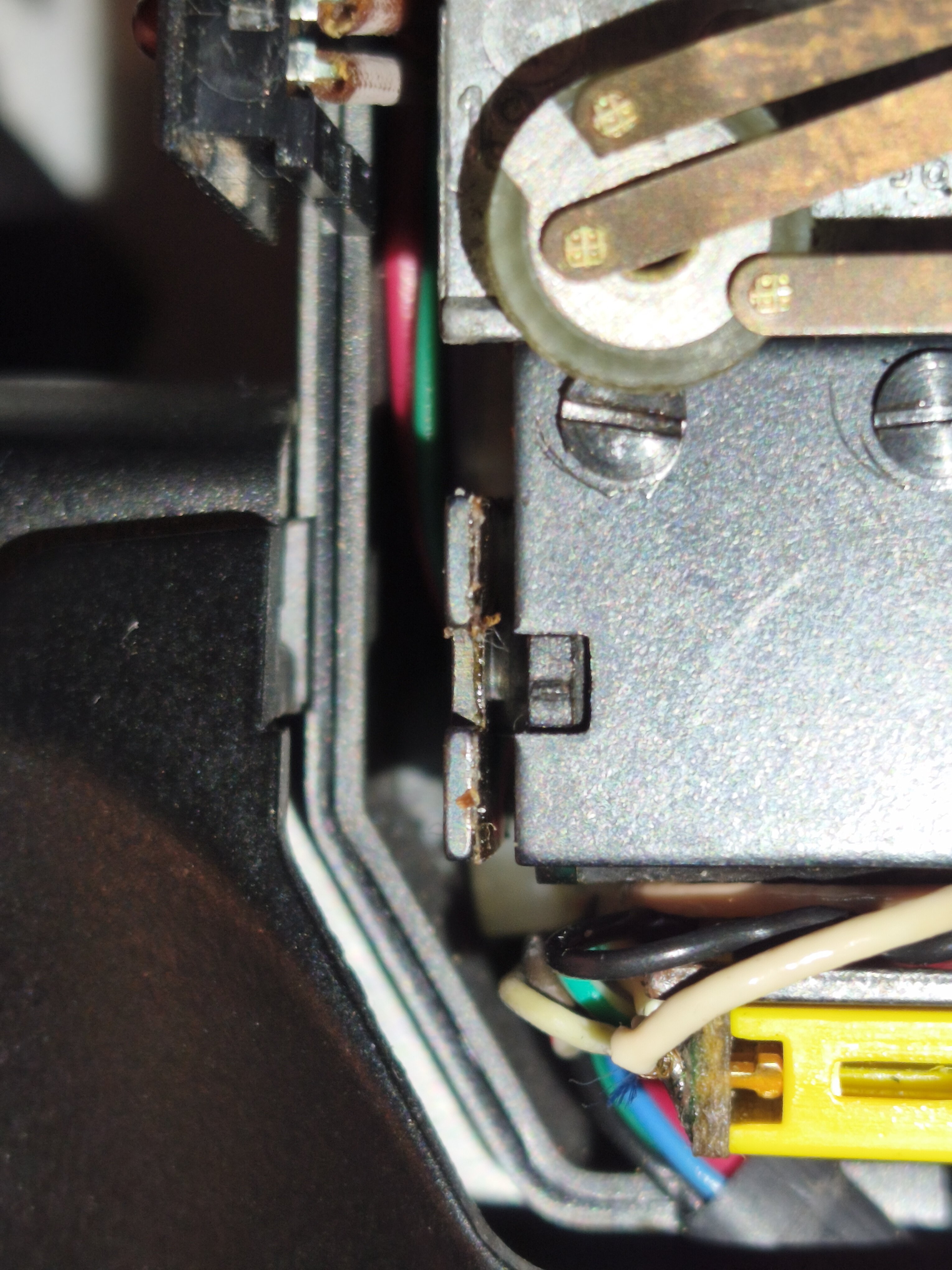

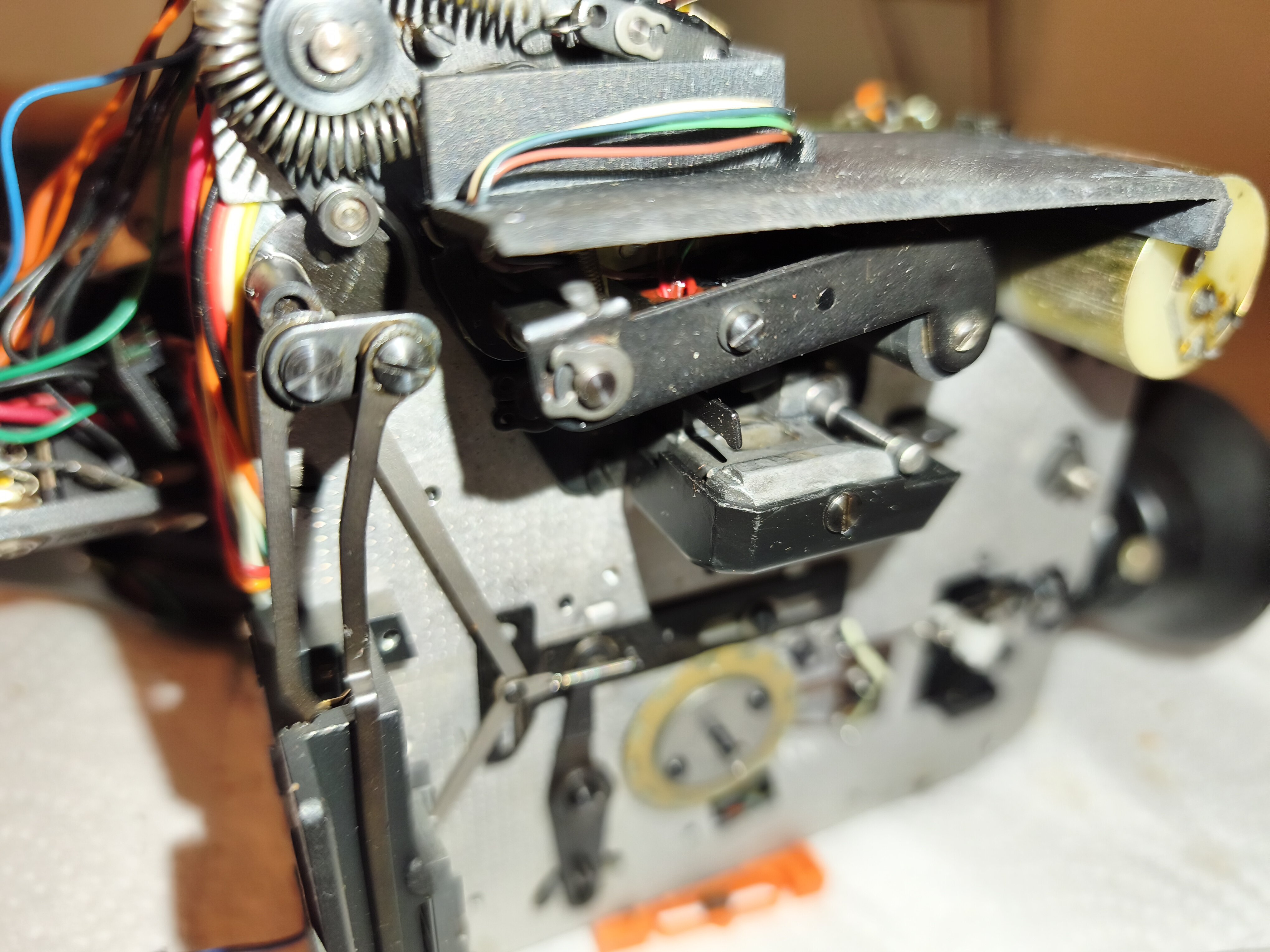

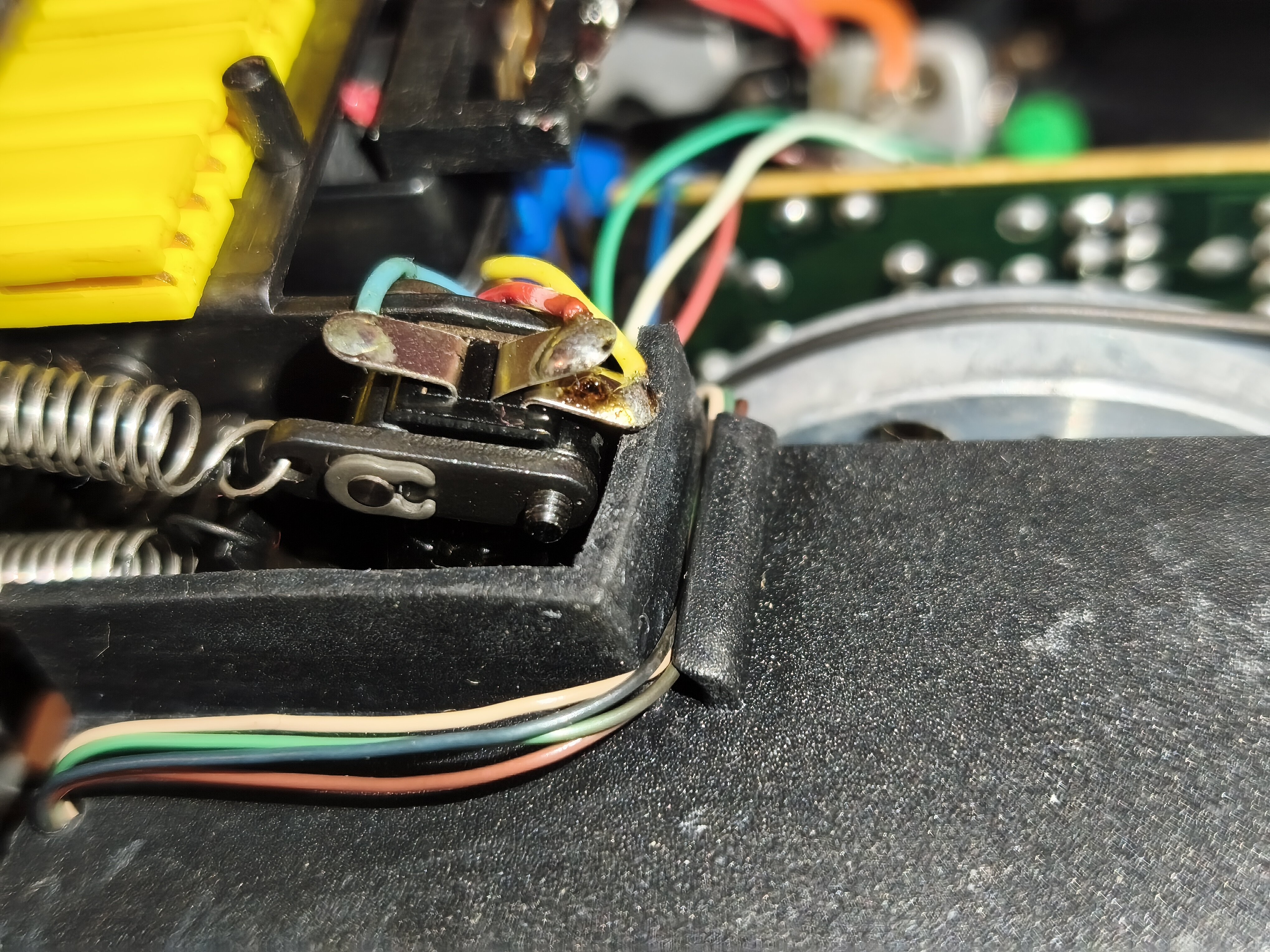

Ja, ich muss die Bodenplatte aus dem Schaltergehäuse hebeln. Mademoiselle Beaulieu gibt jedoch Rätsel auf. Ein orangefarbenes Kabel führt von einem Kontakt zu einer Buchse, d.h. der Stromkreis wäre auch bei betätigtem Schalter nicht geschlossen. Dennoch lief ja mal die Kamera. Björn ist leider, wie schon erwähnt keine Option, obwohl ich ihm aber gern mal über die Schulter schauen möchte, am liebsten filmend mit einer 4008 🙂 Schlachten möchte ich sie auch nicht.

Weil Beaulieu DS8 🙂 Ja, D8 ist bzgl. der mechanischen Belastung des Perfoloches durch den Greifer besser, das Bild jedoch erheblich kleiner. Eine kompakte Beaulieu Single8-Kamera wäre auch toll. Diese Ideen umzusetzen, wird vorerst ein Traum bleiben, den ich jedoch verfolge.

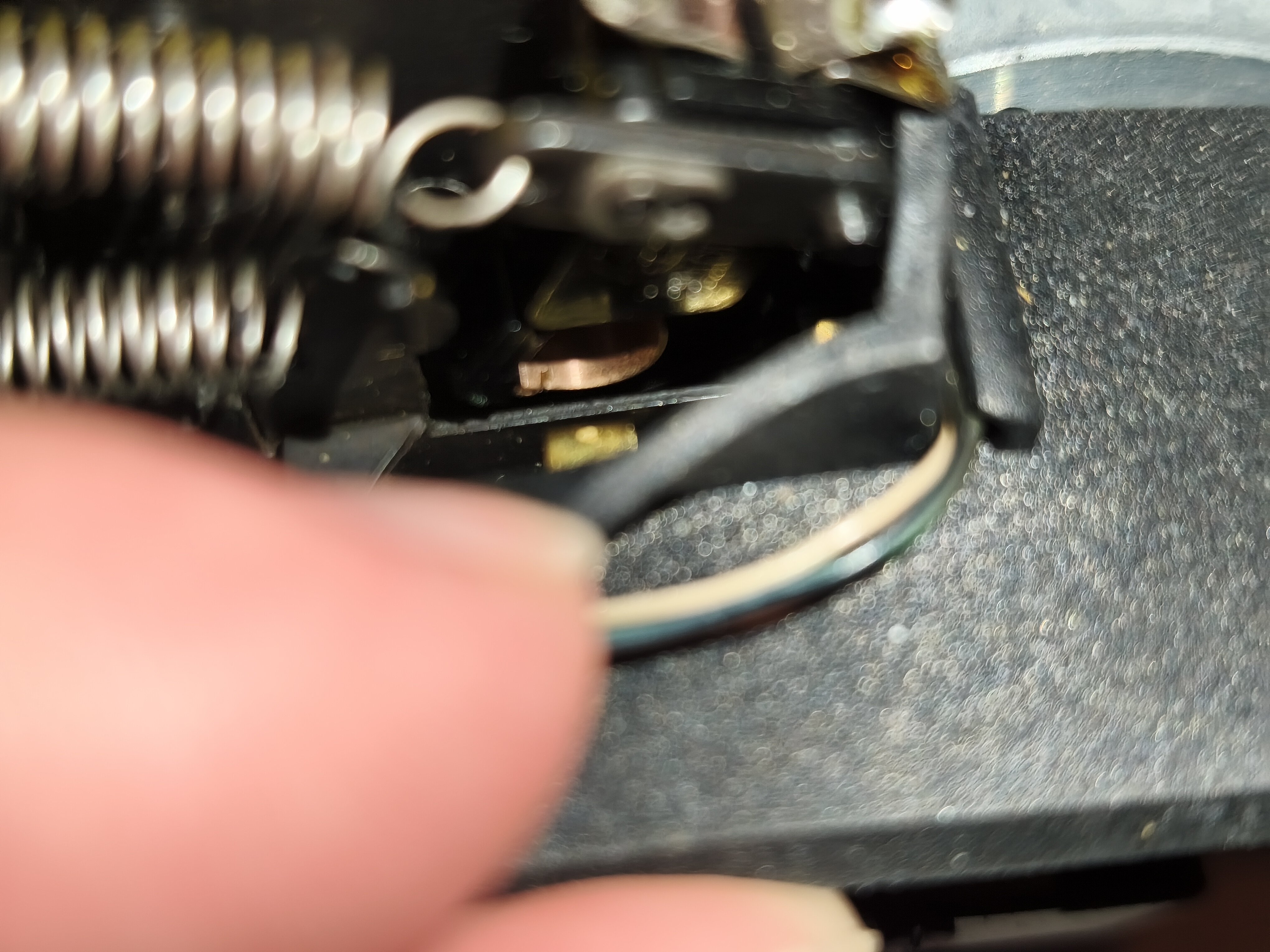

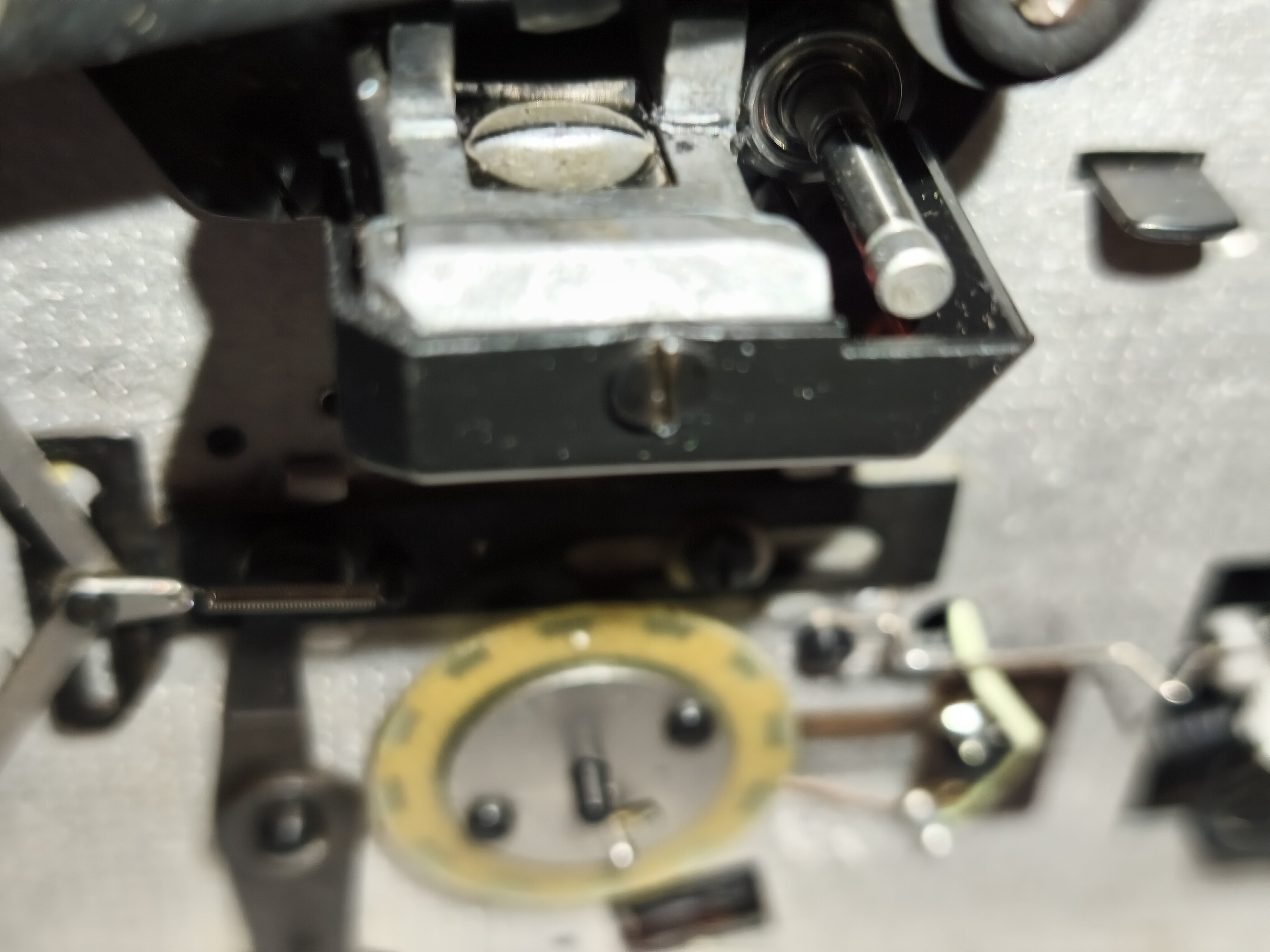

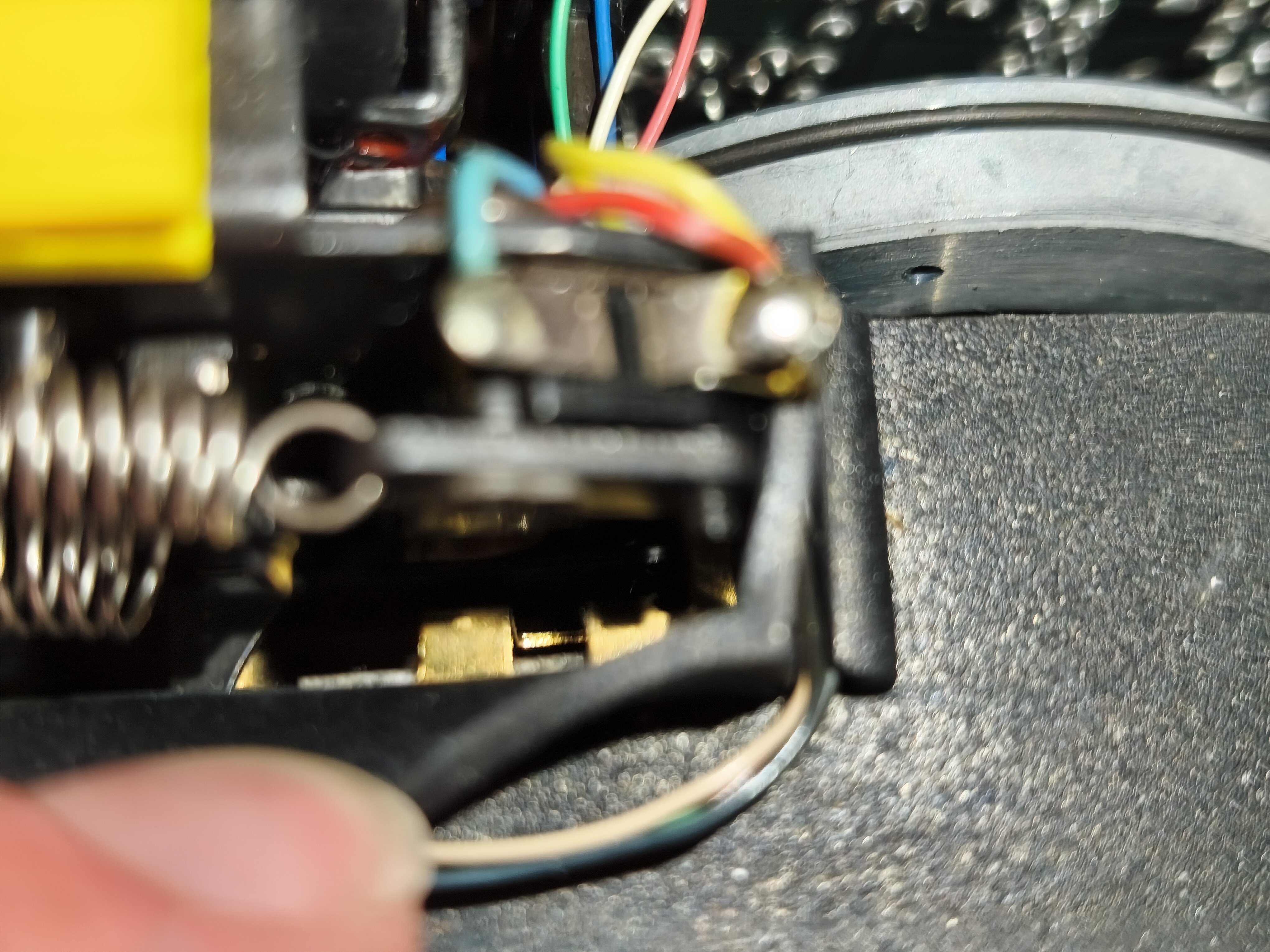

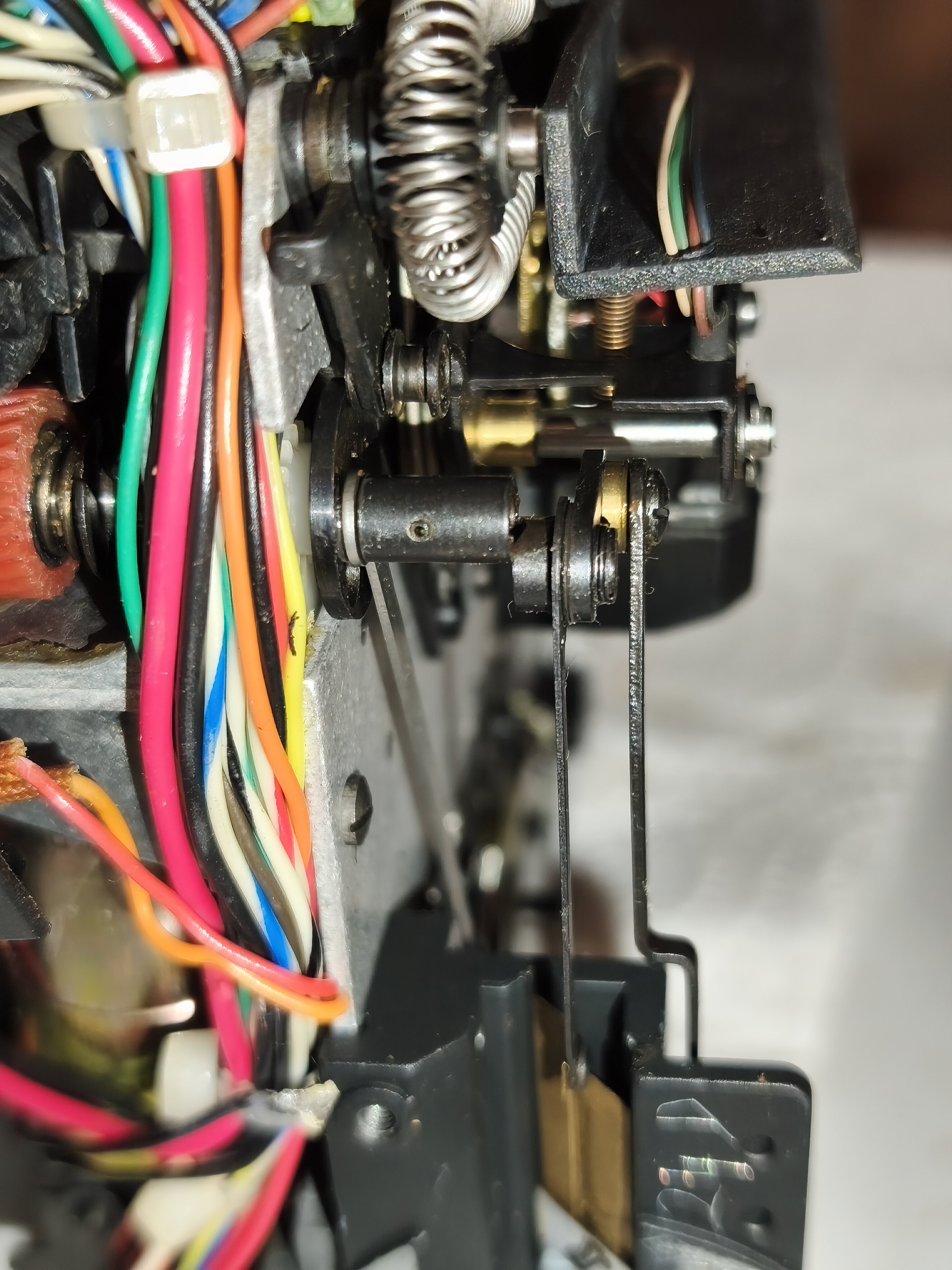

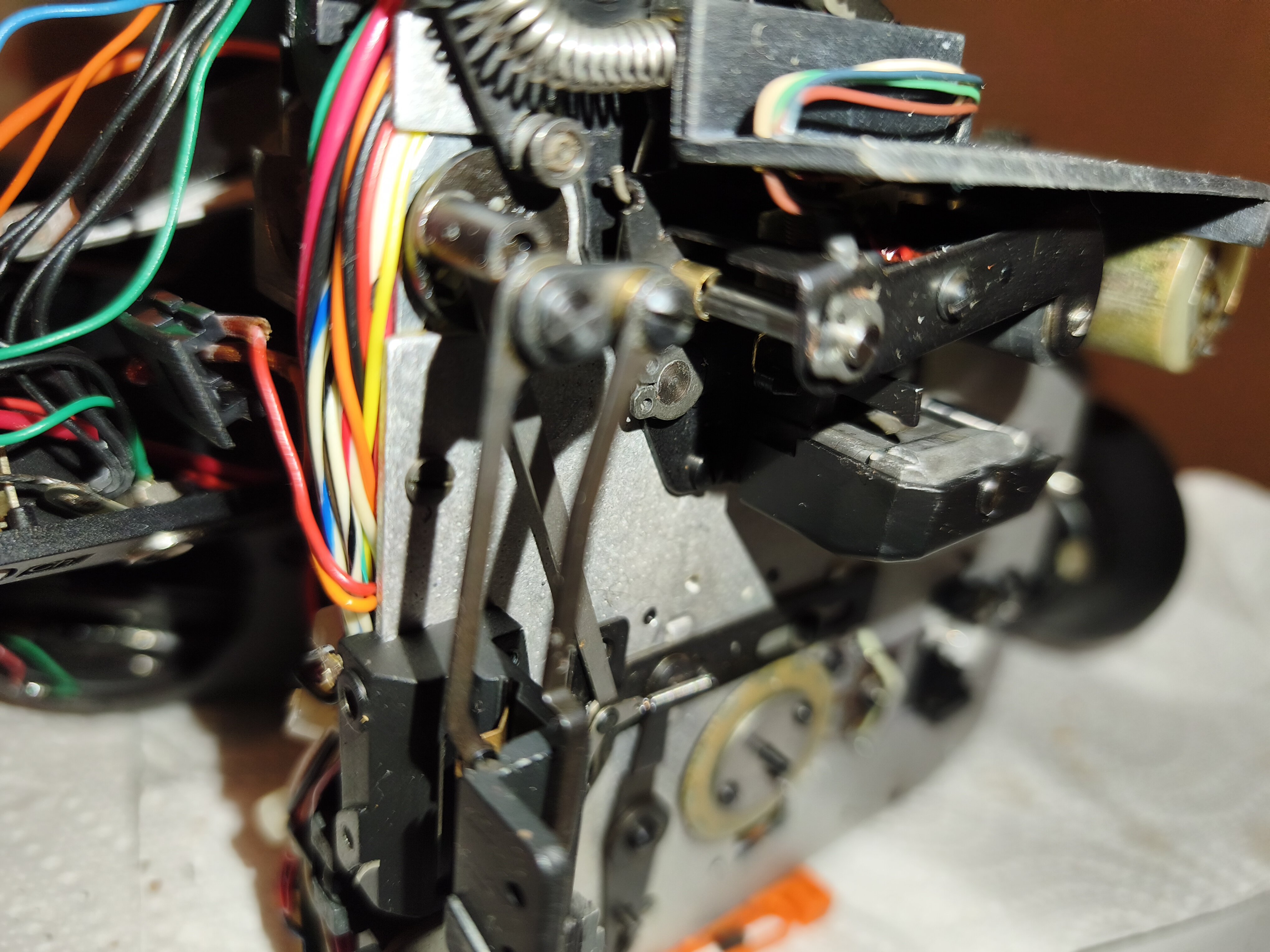

So, wenn ich nichts übersehen habe, sind Hauptschalter und Auslöse-Schalter defekt. Ich bräuchte also Ersatz. Ob der Hubmagnet defekt ist, kann ich noch nicht sagen. Es wäre aber doch sehr unwahrscheinlich, dass 3 Bauteile defekt sind, wobei der Hauptschalter erst kürzlich defekt wurde.

Da stimme ich Dir prinzipiell vollumfänglich zu. Jedoch ist jeder für sich selbst verantwortlich und der Hinweis, dass man keine Haftung übernimmt und bestimmte Tätigkeiten nur mit entsprechender Qualifikation ausgeübt werden sollte, sichert einen ggf. vor rechtlichen Folgen ab. Wenn die Anleitung fehlerfrei und fachlich korrekt war, kann der Nutzer ja dennoch Fehler gemacht haben. Mir hat mein Eumig Mark M mit 13 Jahren auch eine geknallt und ich hatte keine Anleitung. Ausbildung zum Mechatroniker umfasst immerhin 70% der Elektro-Ausbildung. In meiner Ausbildung zum Industriemechaniker gab es auch Elektro-Lehrgänge, u.a. E-Pneumatik/-Hydraulik und Elektroinstallation. Ich fand es nicht unbedingt schlecht, jedoch habe ich mich ja für den Metall- und nicht für den Elektroberuf entschieden, da mir Elektro nicht so liegt. Mir lag mehr die maschinelle Zerspanung und Getriebetechnik. Ich bin in der Lage zu löten, zu messen, zu prüfen und habe ein paar Grundlagenkenntnisse der Elektrotechnik. E-Pneumatik war 2005 auch Teil der IHK-Prüfung. Aufbau einer e-pneumatischen Anlage mit anschließender Fehlersuche ging z.B. nur zu je 30% in das Endergebnis ein. So anspruchsvoll war die Ausbildung und Prüfung dann doch nicht, mal abgesehen vom Zeitdruck. Ich vergaß meine Anlage (24V) vor der Fehlersuche abzuschalten. Der Ausbilder meinte in Anwesenheit des IHK-Prüfers, dass ich bei 230V u. U. gestorben wäre. Das sagte er mir einfach so (eine Woche zuvor verstarb mein Großvater mit 101 Jahren). Es gab dafür nur 10 Punkte Abzug und da ich alle Fehler fand und dokumentierte, hatte ich diesen Teil bestanden. Ein Film, der mich sehr geprägt hat stammt von der DB und hieß "Verborgene Kräfte". Ich hatte ihn mal auf Super8. In der ehem. DDR dauerte die Ausbildung zum Facharbeiter nur 2 Jahre, aber das Bildungssystem war ja auch wesentlich besser, als jenes in der BRD, nur will die BRD dies bis heute nicht zugeben, aber das ist ein anderes Thema. Eigentlich wollte ich Fotograf. Kameramann oder Feinmechaniker bei ARRI werden.

Wer weiß, was es noch so alles für Prototypen gab, dessen Unterlagen mglw. vernichtet wurden. Offtopic: Mir kommt gerade die Idee, dass Schwingspiegelsystem inkl. Greifer aus einer Beaulieu 4008 in eine Beaulieu D8 zu transplantieren. Dafür bräuchte ich einen gut ausgestatteten, feinmechanischen Arbeitsplatz.

Hallo Rainer, zu den Fragen unter 1. : Zwischen Motorchassis und Projektorgehäuse befindet sich m. W. ein Isolator. Unter fehlender Schutzerdung verstehe ich fehlender Schutzleiter. Zu den Fragen unter 2.: Weiß ich leider nicht, aber ich hoffe, Du beantwortest diese Fragen hier. Für mich als visuell denkender Mensch ist Elektrik eine verborgene Kraft, die für mich schwer vorstellbar ist.

Mit Federwerk? 😉

Das heißt, bei einem Kurzschluss gegen Gehäuse wird keine FI-Sicherung ausgelöst?

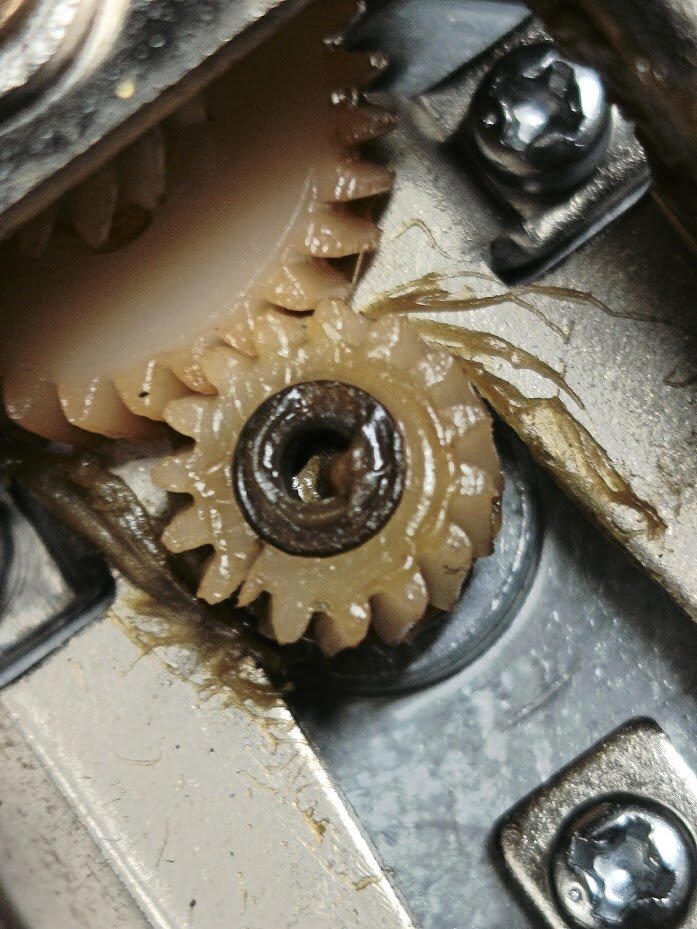

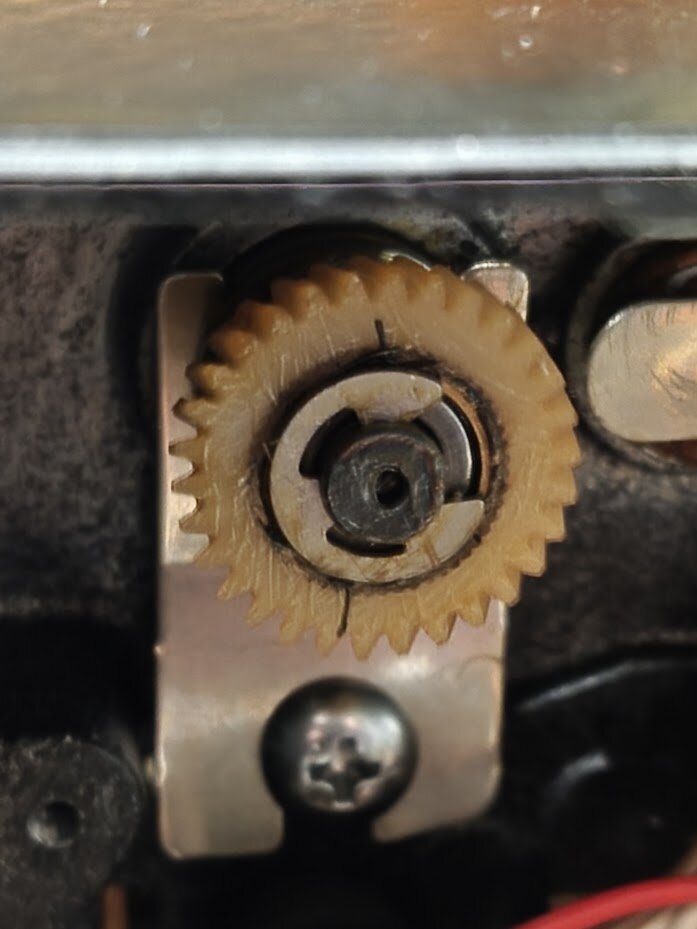

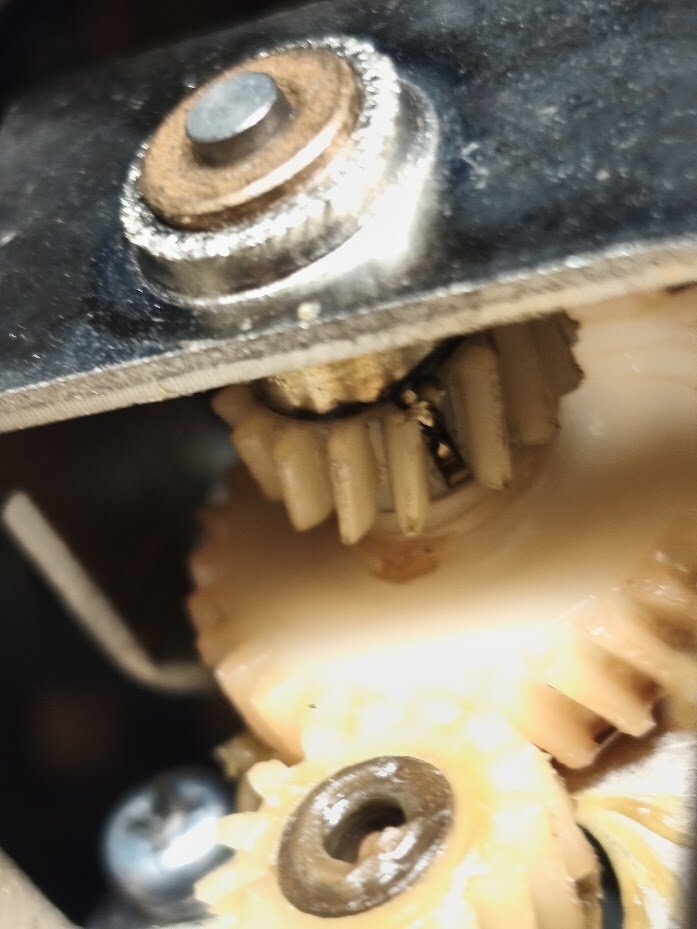

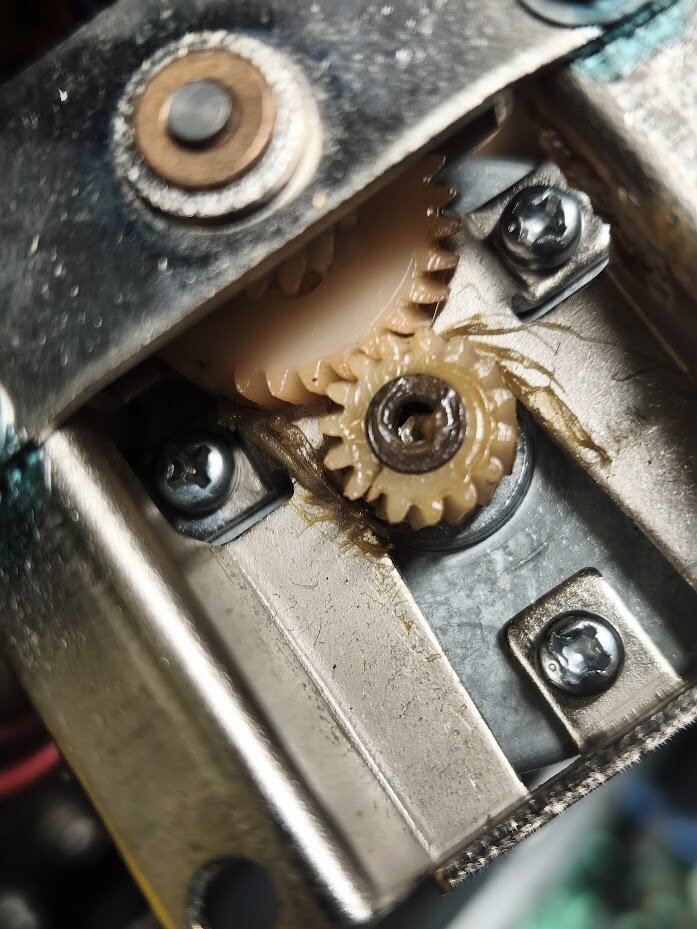

Stimmt und hell grau/grün, zumindest in meinem P8. Die Zahmflanken auf dem Foto sehen aus wie glühende Stahlbrammen oder Goldbarren 🙂

Ja, ich 😁 Man könnte sie ja ein wenig kompakter gestalten, z.B. höher statt breiter. Das Ding erinnert mich an etwas Hab neulich für LaborBerlin e.V. ein rollbares Untergestell für einen Filmreiniger geschweißt.

😮 Woran erkennt man das?

Wer sagt das, dass man keine alten Threads ausgraben soll? Ist doch allemal besser, keinen neuen Thread zu eröffnen, wie Du ja schon selbst richtig erkannt hast. Übrigens, musst Du Dich dafür auch nicht rechtfertigen. Einfach machen 🙂

@jacquestati was soll das bringen? Funktioniert leider nicht 😕 Gestern Abend habe ich erstmal nicht weiter gemacht. ISBN von alten CD's, DVD's, BD's und Büchern mit der Momox-App einscannen und 100 € kassieren war dann doch interessanter.
